YZPST-2MBI200XAA-120-50 （YZPST-200B120F23）
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

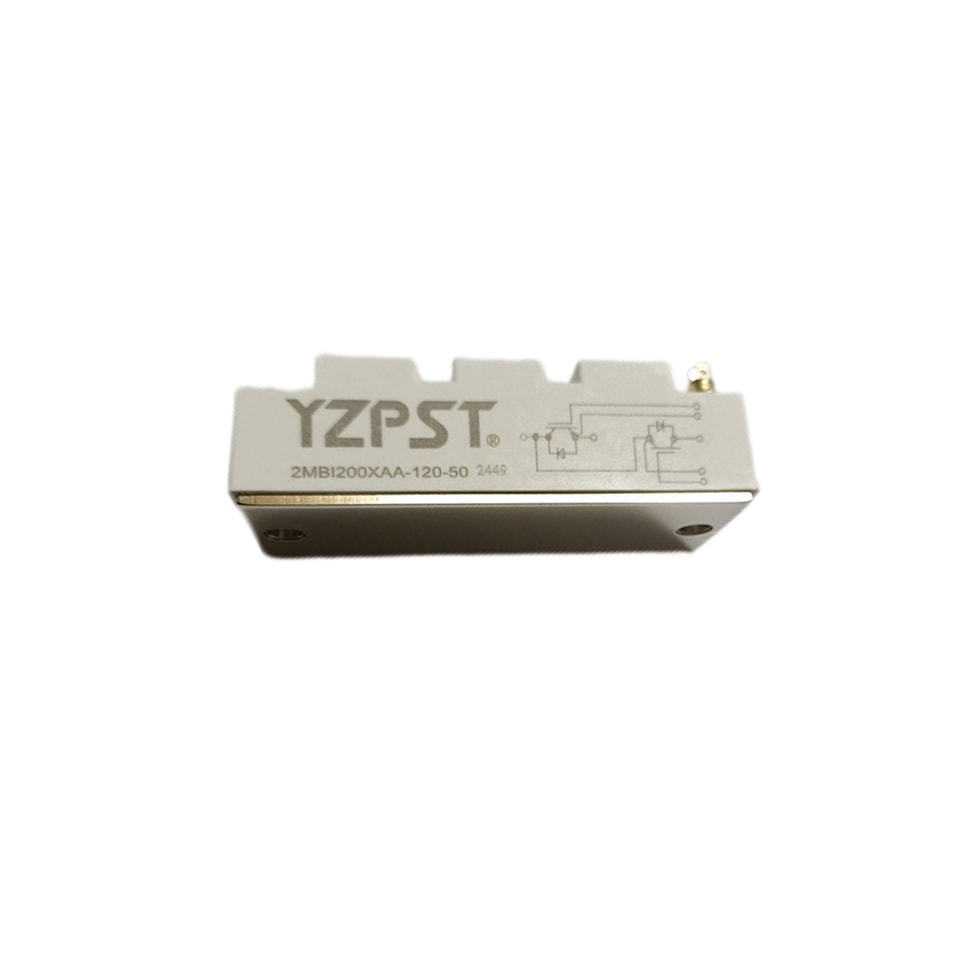

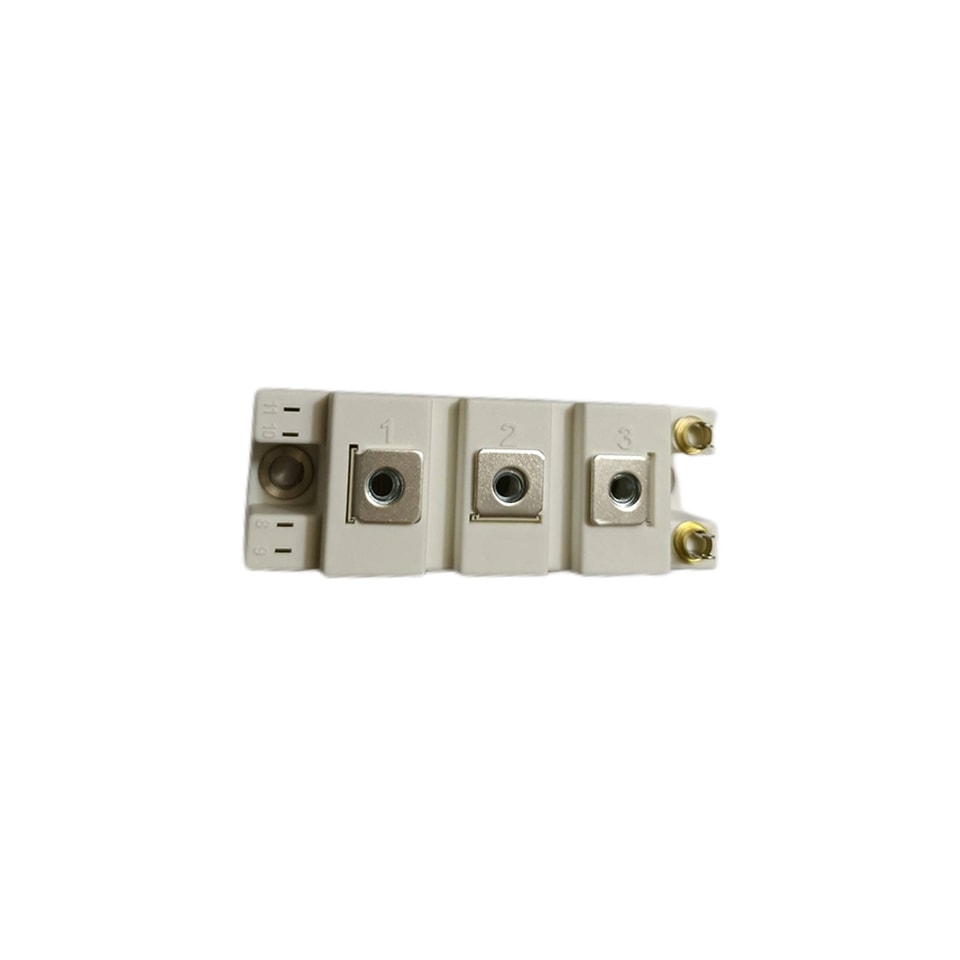

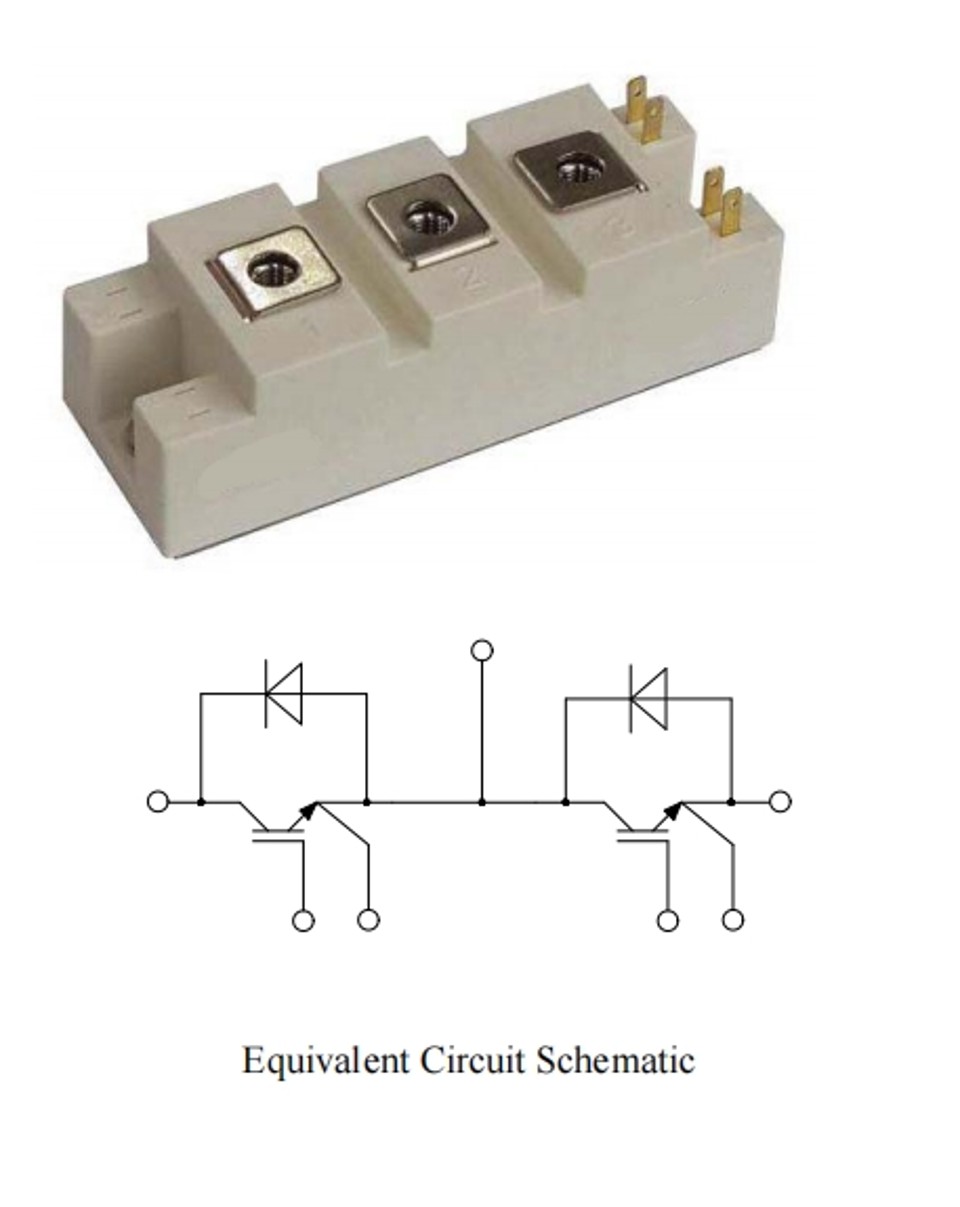

YZPST-2MBI200XAA-120-50 （YZPST-200B120F23）
وحدة طاقة IGBT
التطبيقات
عاكس لمحرك القيادة
مضخم قيادة مؤازر للتيار المتردد والتيار المستمر
مزودات الطاقة غير المنقطعة (UPS)
آلة لحام بالتبديل اللين
الميزات
جهد Vce(sat) منخفض بتقنية Trench Field-stop
Vce(sat) بمعامل درجة حرارة موجب
يتضمن ديود FWD مضاد التوازي سريع الاستعادة وناعم الاستعادة
قدرة عالية على تحمل القصر (10us)
بنية وحدة منخفضة الحث
أقصى درجة حرارة للوصلة 175℃
التصنيفات المطلقة القصوى
المعلمة | الرمز | الظروف | القيمة | الوحدة |
جهد المجمع-الباعث | VCES | VGE=0V، IC =1mA, Tvj=25℃ | 1200 | V |
تيار المجمع المستمر | IC | Tc=100℃ | 200 | A |
ذروة تيار المجمع التيار | ICRM | tp=1ms | 400 | A |
جهد البوابة-الباعث | VGES | Tvj=25℃ | ±20 | V |
إجمالي قدرة التبديد (عاكس IGBT) | Pالإجمالي | Tc=25℃ Tvjmax=175℃ | 695 | واط |

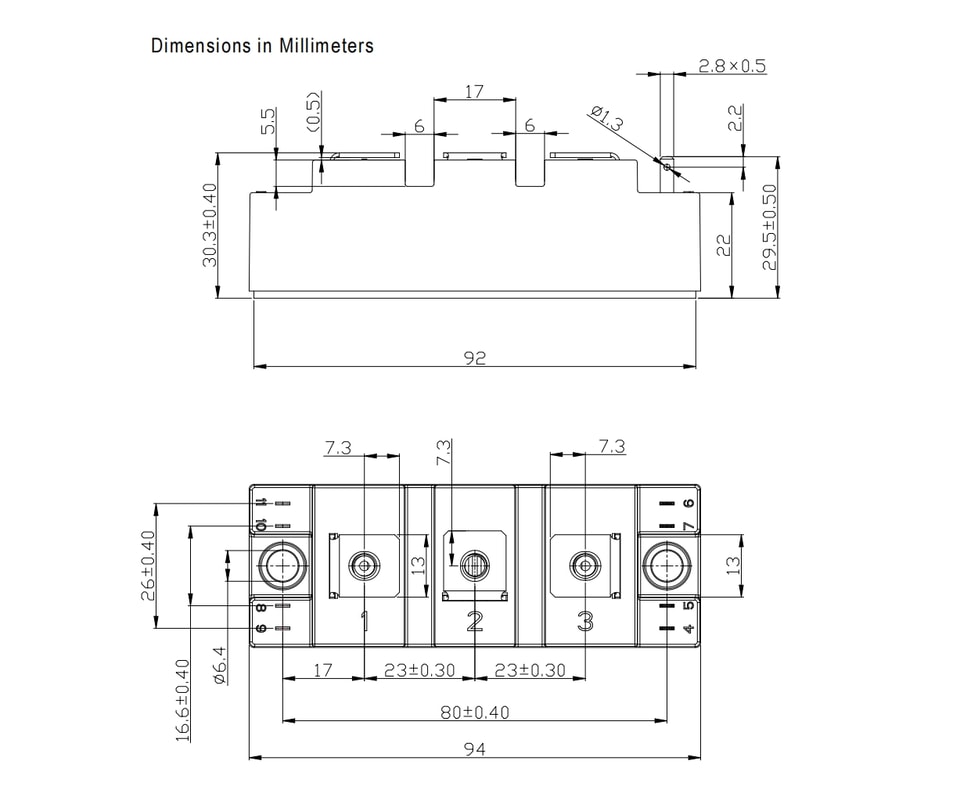

أبعاد العبوة
.jpg)
.jpg)
