مكوّن قدرة

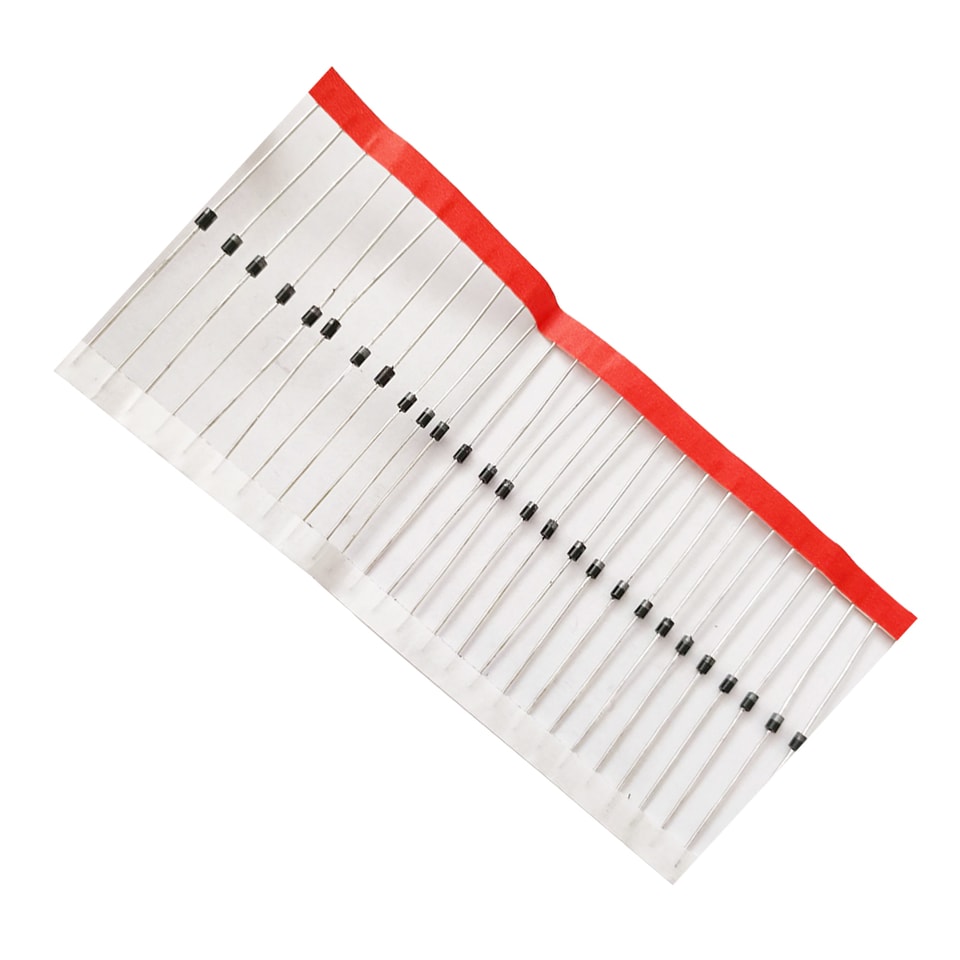

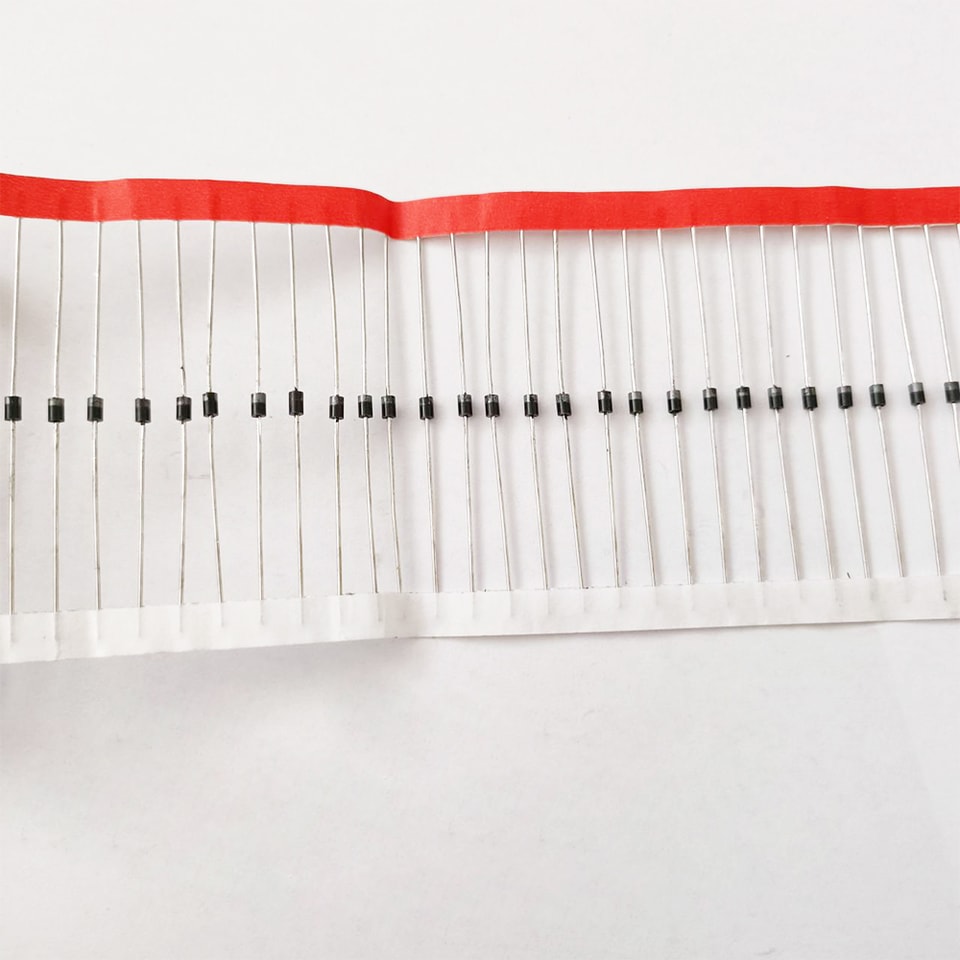

YZPST-2CL03S
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
دايود بلاستيكي عالي الجهد سريع الاسترداد
دايود بلاستيكي عالي الجهد سريع الاسترداد 3KV 2CL03S 2CL0305
الجهد العكسي 3 كيلو فولت
التيار الأمامي 500 ملي أمبير
الميزات
لشاشات العرض عالية الدقة أو أجهزة استقبال التلفاز ومعدات الأتمتة الصناعية
خصائص خرج ممتازة عند درجات الحرارة المرتفعة (تيار تسرب منخفض عند درجات الحرارة العالية وخصائص عكسية ممتازة)
الحدود القصوى والخصائص الحرارية — القيم عند درجة حرارة محيطة 25°م ما لم يُذكر خلاف ذلك.
| الرموز | 2CL03S | القطعة | ||
| البند | ||||
| الجهد العكسي الأقصى المتكرر | VRRM | 3 | كيلوفولت | |
| متوسط تيار التوصيل الأمامي | IF(AV) | 500 | (50HZ，Ta =25℃) | mA |
| (موجة جيبية نصفية 50HZ، حمل مقاوم، Ta=25℃) | ||||
| تيار الاندفاع الأمامي غير المتكرر | IFSM | 0.5 (50HZ， 1/2，Ta = 25℃) (موجة جيبية نصفية 50HZ، دورة 1/2، Ta=25℃) | A | |
| درجة حرارة البيئة المحيطة | Tamb | -40 إلى +100 | ℃ | |
| درجة حرارة الوصلة الافتراضية | TJ | 120 | ℃ | |
| درجة حرارة التخزين | Tstg | -40 إلى +120 | ℃ | |
الخصائص الكهربائية — القيم عند درجة حرارة محيطة 25°م ما لم يُذكر خلاف ذلك.
| الرموز | 2CL03S | القطعة | |||
| البند | |||||
| هبوط الجهد الأمامي | IF = 500mA | VF | 7 | V | |
| تيار العكس عند درجة الحرارة العادية | VR=VRRM | IRm1 | 2 | ميكروأمبير | |
| TA=100℃ تيار عكسي عند درجة حرارة مرتفعة | VR=VRRM | IRm2 | 5 | ميكروأمبير | |
| IF=2mA ، Irp=4mA 1mA استعادة | trr | 100 | nS | ||
| زمن الاستعادة العكسي | |||||
لا يتوفر أي محتوى إضافي للمنتج.
