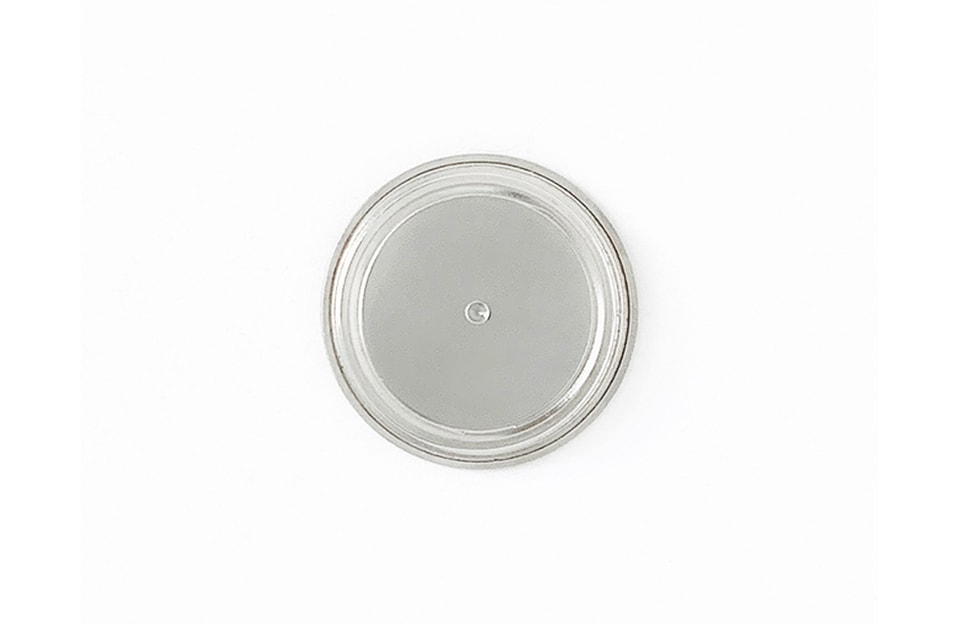

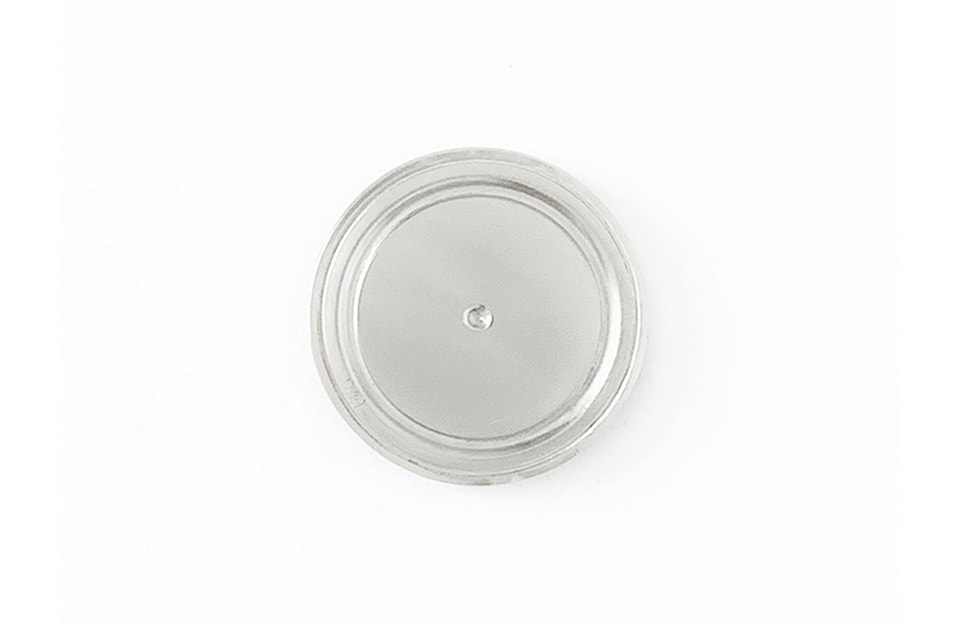

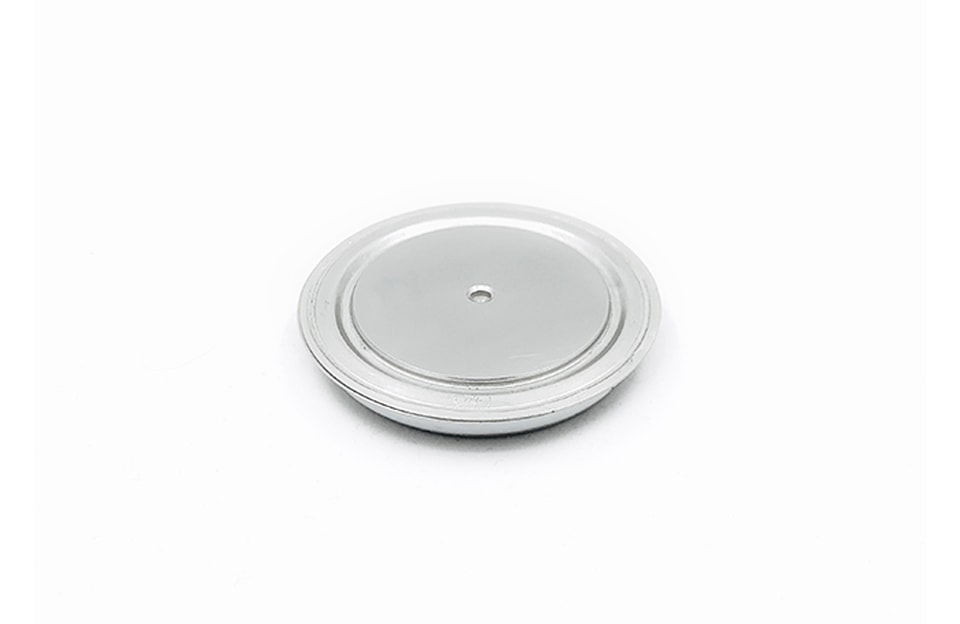

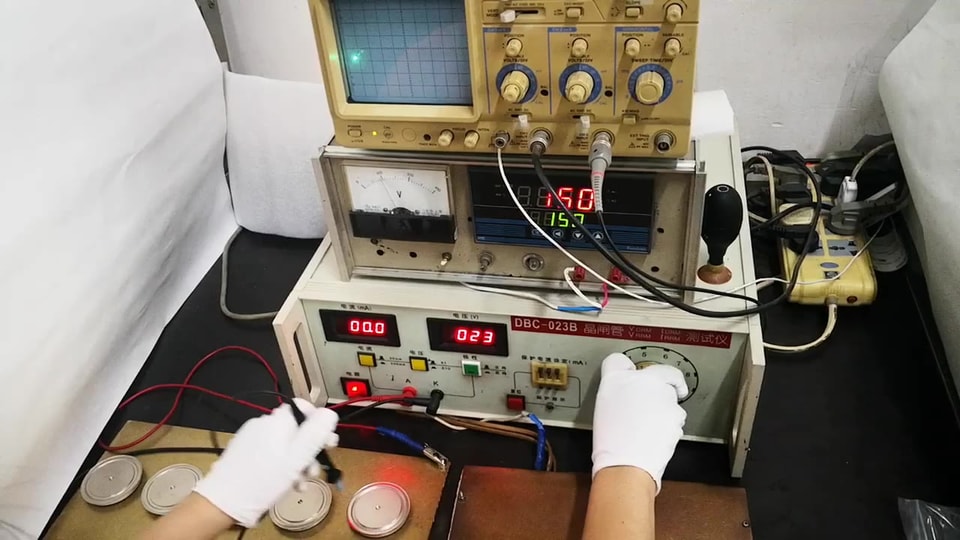

YZPST-ZP508LTS06 (8mm)
الميزات:
. جميع الهياكل المنتشرة
. تصنيف ارتفاع الارتفاع
. القدرة على حظر يصل إلى 600 فولت
. حزمة سيراميكية صلبة محكمة
. جهاز مجمع الضغط
|
نوع الجهاز |
VRRM (1) |
VRSM (1) |
|
ZP508LTS06
|
600 |
650 |
VRSM = الجهد العكسي الذروي غير المتكرر (2)
|
تسرب العكسي المتكرر للذروة |
IRRM |
75 mA (3) |
جميع التصنيفات محددة لـ Tj=25 oC ما لم يذكر خلاف ذلك.
(1) تم تحديد جميع تصنيفات الجهد لموجة جيبية بتردد 50/60 هرتز على مدار نطاق درجة الحرارة -40 إلى +190 درجة مئوية.
(2) 10 مللي ثانية. الحد الأقصى لعرض النبضة
(3) القيمة القصوى لـ Tj = 190 درجة مئوية.
(4) انظر إلى تعريف المعلمة أدناه :
|
المعلمة |
الرمز |
الحد الأدنى. |
الحد الأقصى. |
نموذج. |
الوحدات |
الشروط |
|
القيمة المتوسطة للتيار الحالي على الحالة |
إذا (AV) |
|
6000 |
|
A |
Sinewave,180o conduction,Tsink=55 oC |
|
ذروة واحدة دورة زيادة
(غير متكرر) الحالي
|
IFSM |
|
55000
|
|
A
|
10.0 مللي ثانية، VR<60%VRRM Tvjmax
|
|
الذروة على الجهد الحالي |
قيمة مقابل السعر |
|
1.10 |
|
V |
IFM = 4500A; Tj = 190 oC |
|
جهد توصيل إلى الأمام المنظم |
Vo |
|
0.826 |
|
V |
Tj = 190 oC |
|
المقاومة المنحدرة للتوصيل الأمامي |
r |
|
0.052 |
|
مΩ |
Tj = 190 oC |
* للحصول على القيم القصوى المضمونة، اتصل بالمصنع
|
المعلمة |
الحد الأدنى. |
الحد الأقصى. |
نموذج. |
الوحدات |
الشروط |
||
|
درجة الحرارة التشغيلية |
تي |
-40 |
+190 |
|
oC |
|
|
|
درجة حرارة التخزين |
Tstg |
-40 |
+190 |
|
oC |
|
|
|
المقاومة الحرارية - من الجانب إلى السطح |
RQ (j-hs) |
|
0.015 |
|
oC/W |
مبرد من الجهتين |
|
|
قوة التركيب |
P |
19 |
26 |
|
kN |
|
|
|
الوزن |
W |
|
|
140 |
ج |
|
|
* الأسطح المركبة ناعمة ومستوية ومدهونة
يمكن لشركة YZPST توفير القائمة المعادلة التالية لثنائيات اللحام
(أنواع الكبسولات)
| النوع | إذا (AV) @TC = 85 درجة مئوية | VRRM | IRRM (max )7 &Tj= | V(TO) Tjmax | RT Tjmax | تي جايمكس | Rthjc | F٪110% |
| تي جايمكس | ||||||||
| A | V | mA | V | mQ | °C | K/W | KN | |
| 6000N40 | 7100 | 200-600 | 50 | 0.7 | 0.029 | 170 | 0.01 | 28 |
