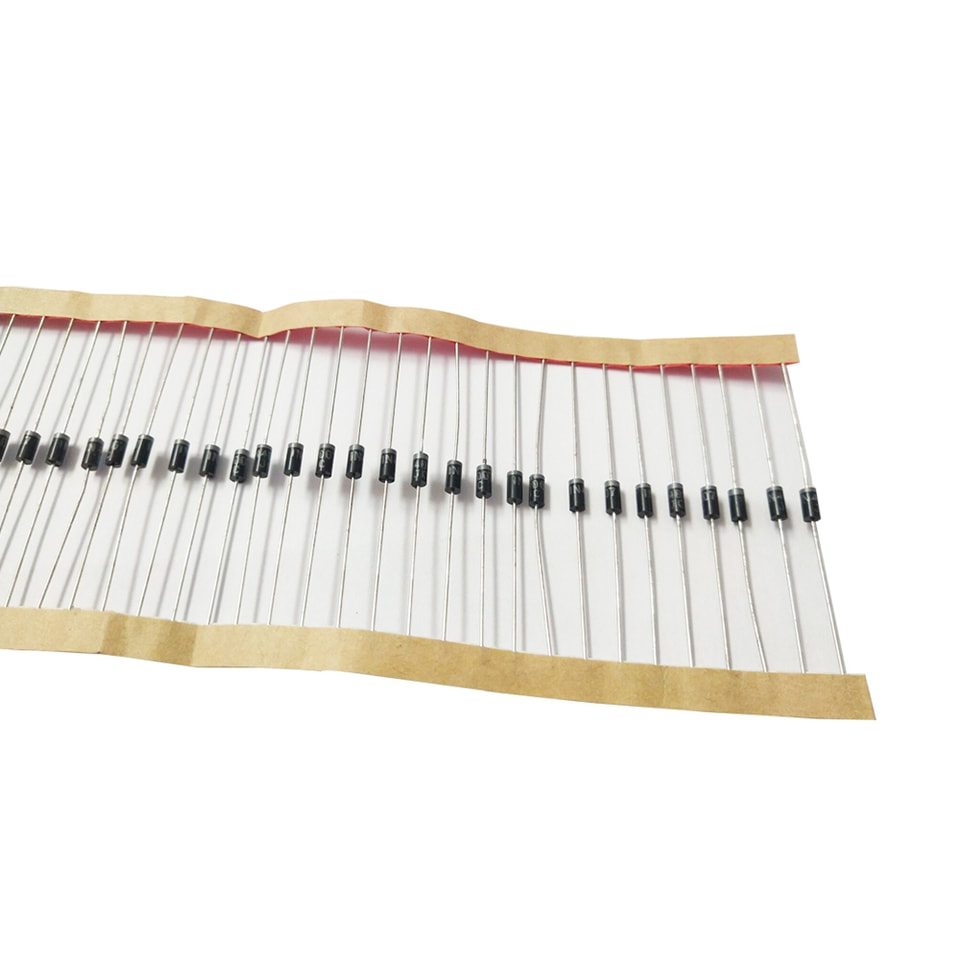

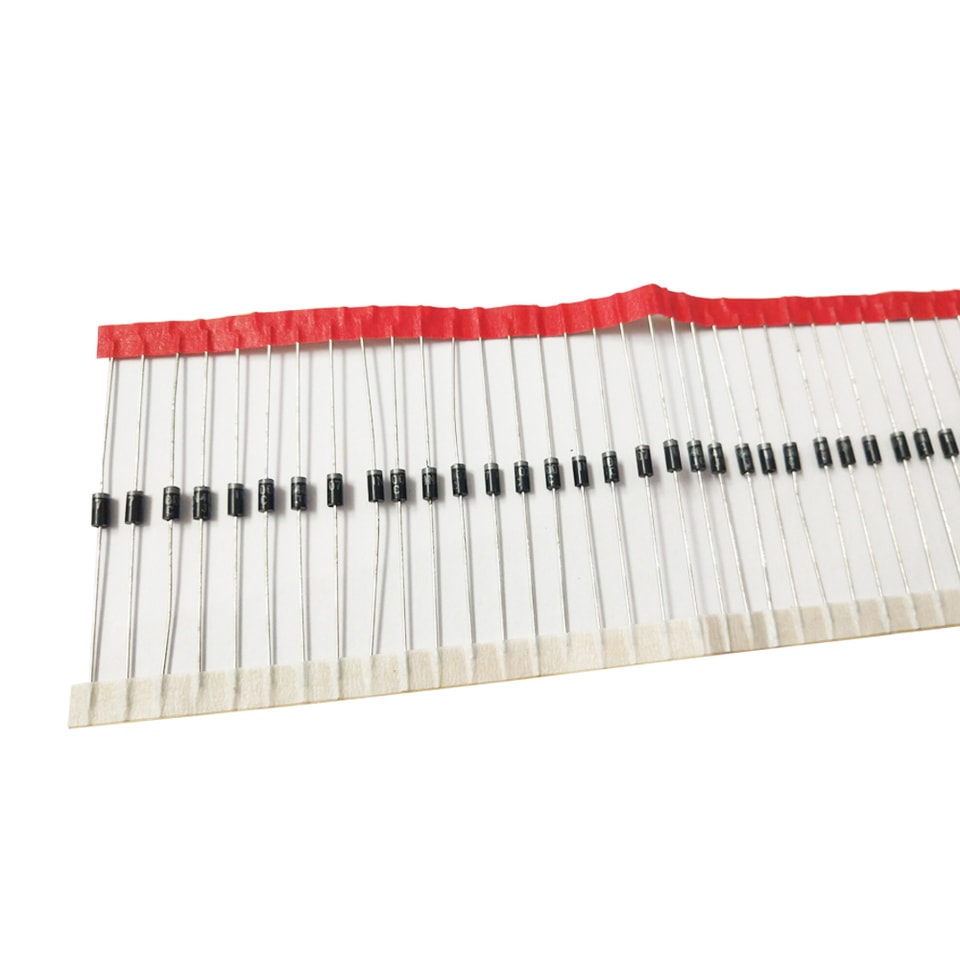

YZPST-1N5399
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

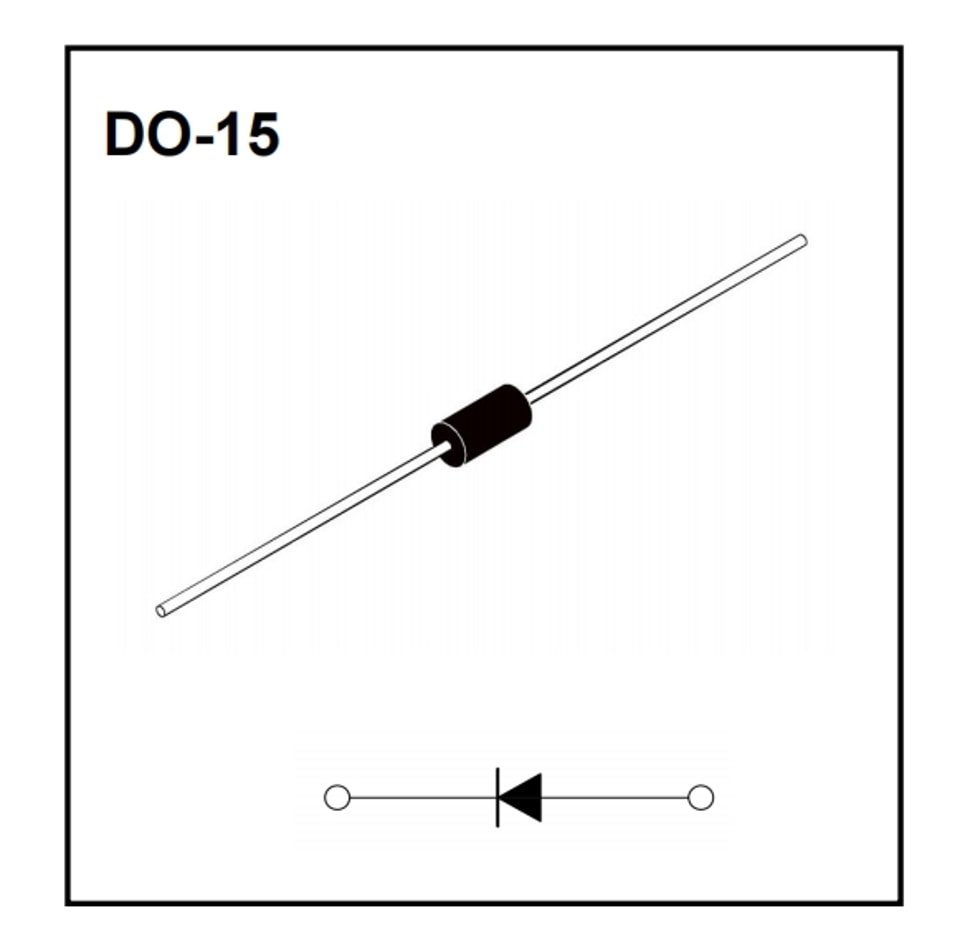

ثنائيات مغلّفة بالبلاستيك من نوع DO-15
1N5391 حتى 1N5399
ثنائيات تقويم عامة
الميزات
IF(AV) 1.5A
VRRM 50V-1000V
قدرة عالية على تحمل تيار الاندفاع
القطبية: يشير الشريط اللوني إلى المهبط
التطبيقات
مقوم
الوسم
1N539X
X: من 1 إلى 9
القيم الحدّية (أقصى تصنيف مطلق)
العنصر | الرمز | الوحدة | ظروف الاختبار | 1N53 | ||||||
91 | 92 | 93 | 95 | 97 | 98 | 99 | ||||
جهد العكس الأقصى المتكرر للذروة | VRRM | V |
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
الجهد الفعّال الأقصى | V RMS | V |
| 35 | 70 | 140 | 280 | 420 | 560 | 700 |
أقصى جهد حجب مستمر | VDC | V |
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
تيار التوصيل الأمامي المتوسط | IF(AV) | A | موجة نصف جيبية 60 هرتز، | 1.5 | ||||||
حمل مقاوم، T_L=75℃ | ||||||||||
تيار التوصيل الاندفاعي (غير المتكرر) | IFSM | A | موجة نصف جيبية 60 هرتز، | 50 | ||||||
دورة واحدة، Ta=25℃ | ||||||||||
درجة حرارة الوصلة | TJ | ℃ |
| -55 ~ +150 | ||||||
درجة حرارة التخزين | TSTG | ℃ |
| -55 ~ +150 | ||||||
الخصائص الكهربائية (T=25℃ ما لم يُذكر خلاف ذلك)
العنصر | الرمز | الوحدة | ظروف الاختبار | القيمة | |
أقصى جهد أمامي للذروة | VFM | V | IFM =1.5A | 1.1 | |
| IRRM1 |
|
| Ta=25℃ | 5 |
أقصى تيار عكسي للذروة | IRRM2 | ميكروأمبير | VRM=VRRM | Ta=100℃ | 50 |
السعة الوصلية النموذجية | CJ | بيكوفاراد | تم القياس عند 1 ميغاهرتز ومع جهد عكسي مطبق مقداره 4.0 فولت تيار مستمر. | 20 | |
| RθJ-A |
| بين الوصلة والوسط المحيط | 50 | |
المقاومة الحرارية النموذجية | RθJ-L | ℃/W | بين الوصلة والسلك الطرفي | 25 | |

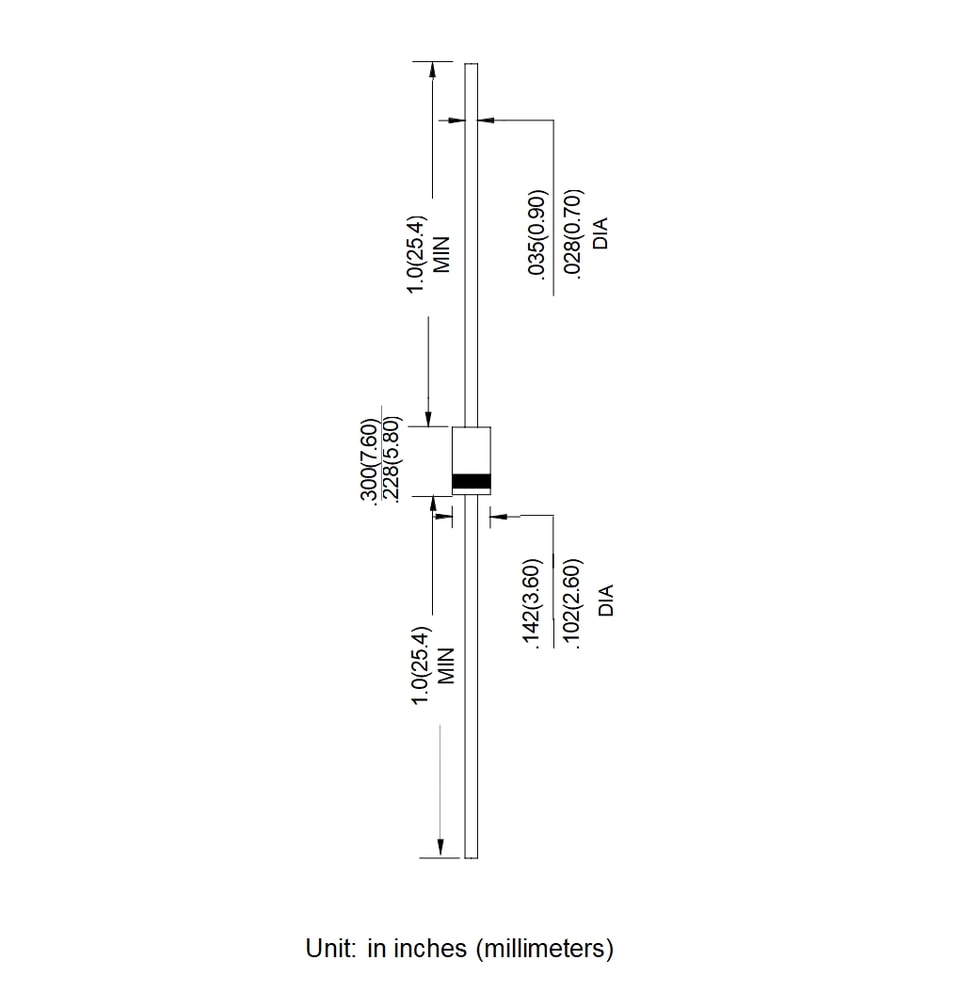

DO-15أبعاد مخطط الحزمة
.jpg)
