YZPST-K3002GRP
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
رقم القطعة: YZPST-K3002GRP
Sidac عالي الجهد
مشغِّلات ثنائية الاتجاه
1 أمبير RMS
الميزات
إضاءة بخار الصوديوم عالي الضغط
منظمات الجهد العالي
مولدات النبضات
تُستخدم لتحفيز بوابات SCR وTriacs
هذه أجهزة خالية من الرصاص*
حماية مصابيح LED

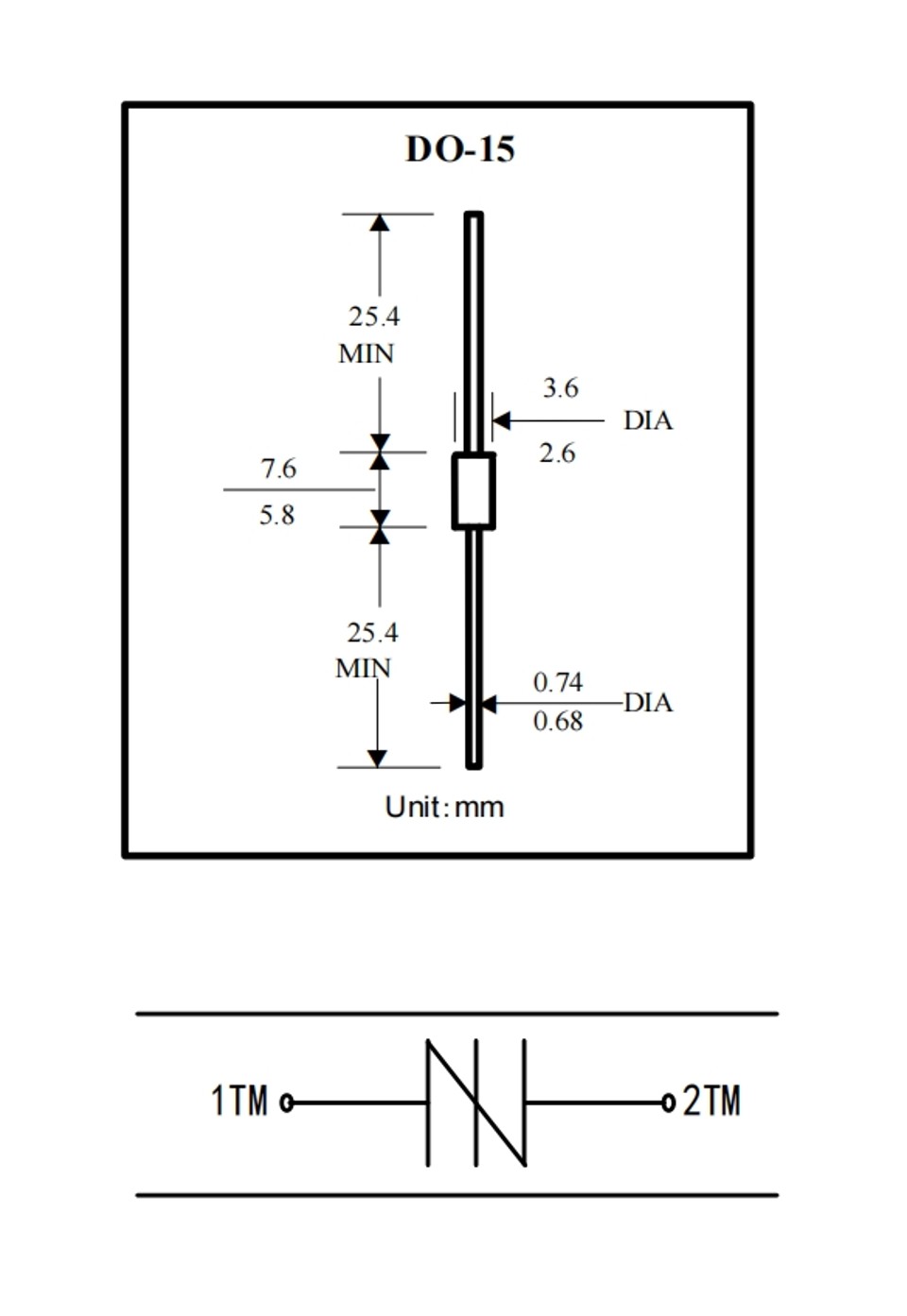

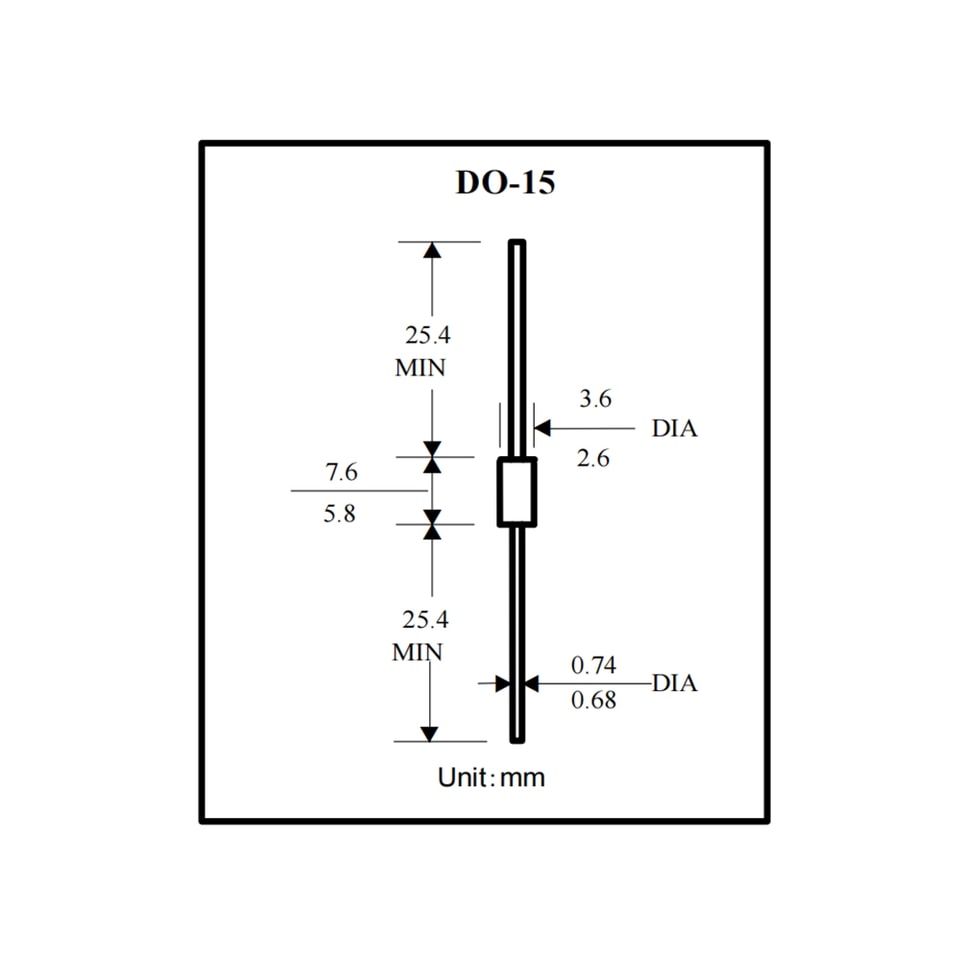

البيانات الميكانيكية
الأطراف: أطراف محورية مطلية
وضعية التركيب: أي وضع
الحدود القصوى للتصنيف والخصائص الحرارية
التصنيفات عند درجة حرارة 25℃ درجة حرارة المحيط ما لم يُذكر خلاف ذلك.
| التصنيف | الرموز | K300 | الوحدة |
| الحد الأقصى متكرر الذروة الجهد العكسي （موجة جيبية، 50 إلى 60 هرتز، TJ-40 إلى 125℃) | VDRM VRRM | ||
| ±240 | V | ||
| تيار RMS في حالة التوصيل (TL=80℃,الرجل الطول = 3/8 بوصة، عند جميع زوايا التوصيل الزوايا | IT(القيمة الفعالة) | ||
| ±1.0 | A | ||
| الذروة غير الجهد العكسي المتكررالتيار | ±20 | ||
| (60Hz واحد دورة موجة جيبية-موجة,TJ=125℃) | ITSM | A | |
| درجة حرارة الوصلة أثناء التشغيل مدى | TJ | -40 إلى +125 | ℃ |
| Tstg | -40 إلى +125 | ℃ | |
| درجة حرارة التخزين مدى | |||
| الحرارية المقاومة، من الوصلة إلى السلك (الطرف الطول = 3/8") | RθJA | 15 | ℃/W |
| درجة حرارة لحام الأطراف | TL | 275 | ℃ |
| (الرجل الطول≥1/16"من الغلاف,10s الحد الأقصى) |
الخصائص الكهربائية (TC = 25℃ ما لم يُذكر خلاف ذلك؛ تنطبق الخصائص الكهربائية في كلا الاتجاهين)
الخاصية | الرموز | YZPST-K3002GRP | الوحدة |
الحد الأدنى |
| 270 |
|
جهد الانهيار، IBO=200μA | VBO | 330 | V |
تيار الحالة المنفصلة العكسي الذروي المتكرر (موجة جيبية 50 إلى 60Hz) |
|
|
|
IDRM | 5 | ميكروأمبير | |
| IBO |
|
|
تيار الانهيار | 200 | ميكروأمبير | |
جهد الحالة الموصلة الذروي |
| نموذجي 1.5 الحد الأقصى 4 |
|
(ITM=1APeak, عرض النبضة≤300µs، دورة التشغيل≤2%) | VTM | V | |
تيار التثبيت الديناميكي | IH | نموذجي 50 | mA |
(موجة جيبية، 60Hz، RL=100Ω) | الحد الأقصى 100 | ||
مقاومة التبديل (موجة جيبية، 50 إلى 60Hz) | RS | 0.1 |
|
kΩ | |||
المعدل الحرج لارتفاع تيار الحالة الموصلة، |
|
|
|
دائرة موجة معكوسة مثبطة حرجة (IPK=130Ω، عرض النبضة=10μs) | di/dt | 120 |
|
|
|
| A/ميكروثانية |
