الصور المرئية للمنتج01 / المعرض

YANGZHOU POSITIONING TECH CO Power thyristor and diode parts 20200518.pdf

مكوّن قدرة

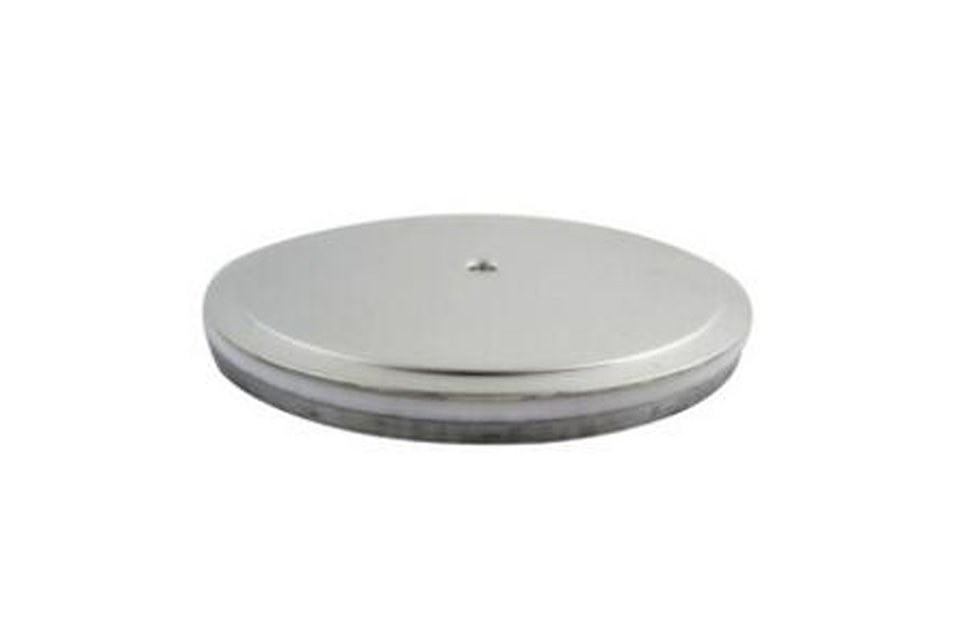

YZPST-ZP11000A200-400V

✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات

البريد الإلكترونيinfo@yzpst.net

الهاتف+86 138 0527 8321

اطلب عرض سعر فني↗

نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

مركز المستندات

التنزيلات والملفات الفنية

ZP11000A200-400V.pdfتنزيل ↘YANGZHOU POSITIONING TECH CO Power thyristor and diode parts 20200518.pdfتنزيل ↘

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

الميزات:

● كثافة تيار عالية

● تيار اندفاعي عالٍ

● تبريد من الجانبين

نموذجي التطبيقات：

آلة اللحام

الكيمياء الكهربائية

ورقة البيانات ：

الرمز	الشرط	القيمة	الوحدات
VRRM	V_RSM= V_RRM+50V	200-400	V
IRRM	25℃, فولت_RM=V_RRM	5(الحد الأقصى)	mA
IRRM	175℃, فولت_RM=V_RRM	30(الحد الأقصى)	mA
IF(AV)	180°،موجة جيبية نصفية，50Hz	11000	A
VFM	25℃, I_FM=6000A،F=20kN	1.12	V
Tjm		175	℃
Tstg		-40～175	℃
F		35-40	KN

المخطط الخارجي：

يمكن لـ YZPST توفير قائمة البدائل المكافئة التالية لثنائيات اللحام(الأنواع الكبسولية)

النوع	IF(AV) @TC= 85°C	VRRM	IRRM (الحد الأقصى) 7 &Tj=	V(TO) Tjmax	RT Tjmax	Tjmax	Rthjc	F±10%
	IF(AV) @TC= 85°C	VRRM	Tjmax	V(TO) Tjmax	RT Tjmax	Tjmax	Rthjc	F±10%
	A	V	mA	V	mQ	°C	K/W	KN
6000N40	7100	200-600	50	0.7	0.029	170	0.01	28

لمزيد من المعلومات حول ثنائي اللحام، يُرجى تنزيل ملف PDF أعلاه بعنوان " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "

لا يتوفر أي محتوى إضافي للمنتج.
