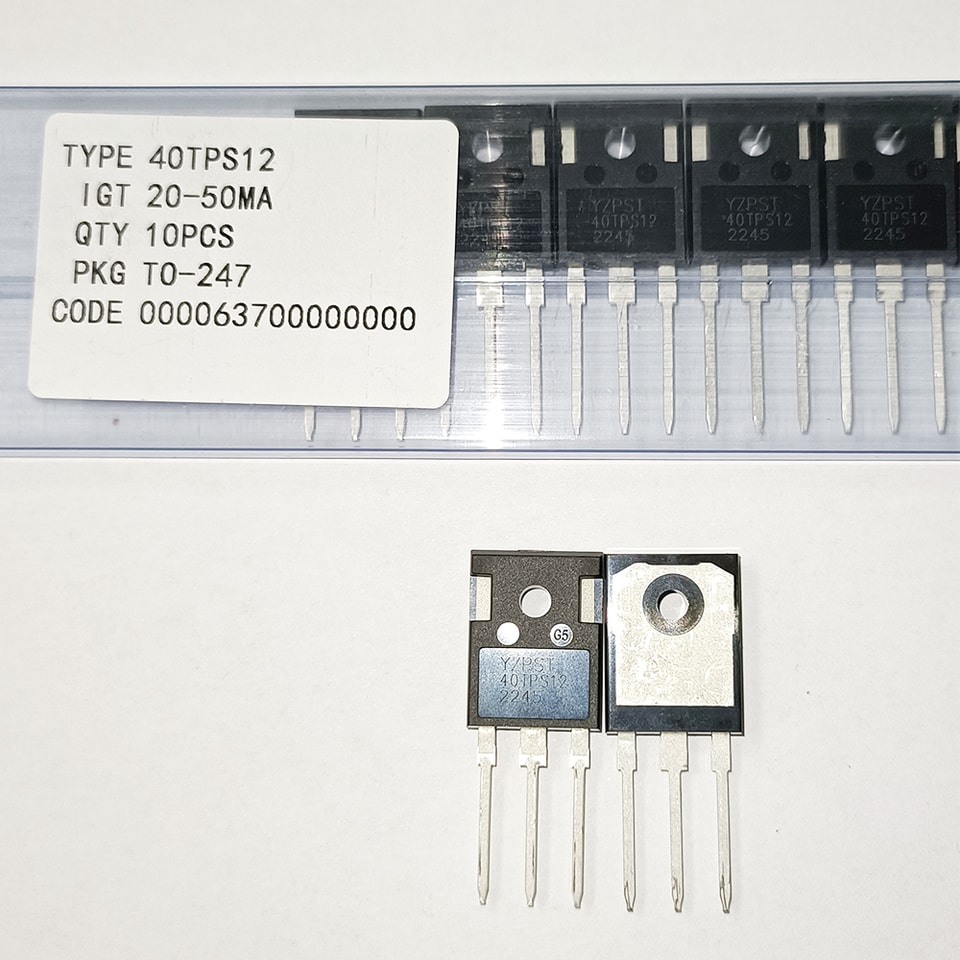

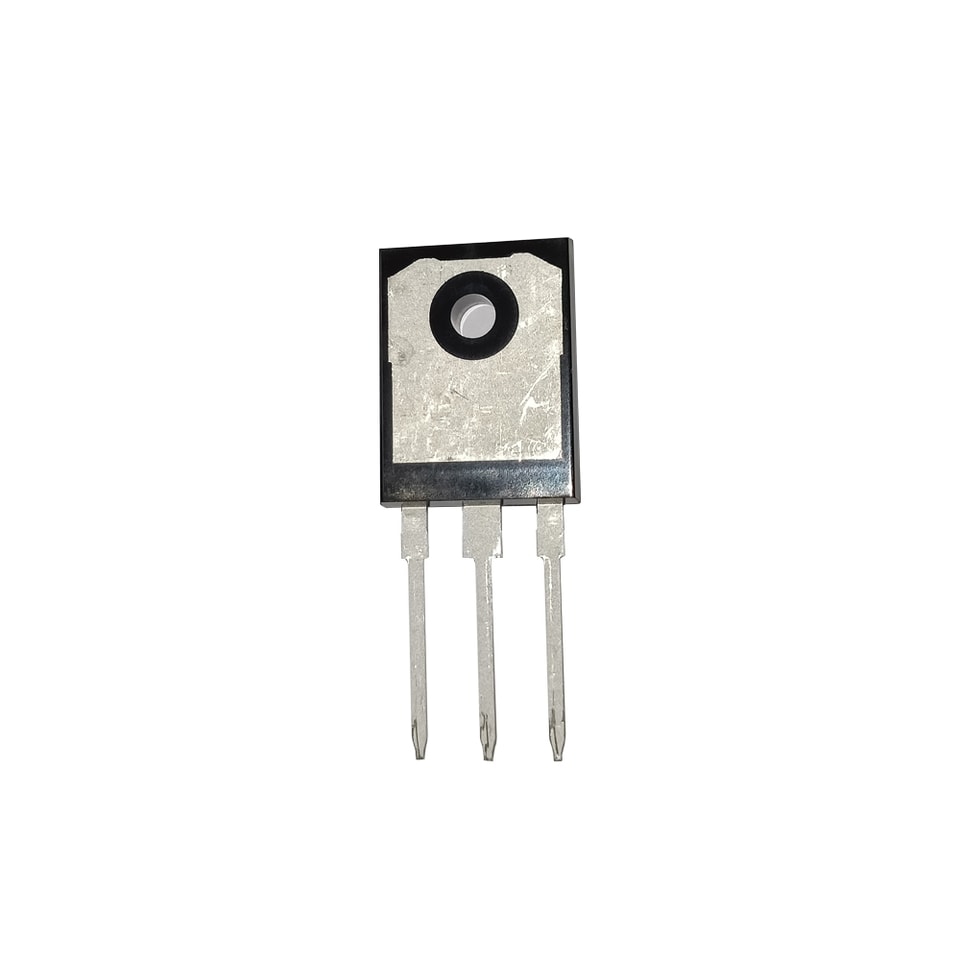

SCR YZPST-40TPS12

ميزات المنتج

عملية تغليف الزجاج الجداري،

معدن القطب الخلفي (الأنود): Ti-Ni-Ag

معدن القطب الموجب (البوابة، الأنود): AL

الاستخدامات الرئيسية

مفتاح للتيار المتناوب،

محول طاقة AC/DC،

التحكم في التسخين الكهربائي

التحكم في سرعة المحرك

العبوة

TO-247

الميزات الرئيسية (Tj=25℃)

مطلق rالقيم (التيار المحدِّد القيم)

الرمز	Pالمعامل	الـقيمة	Uالوحدة
IT (RMS)	تيار الحالة المستقرة الفعّال (زاوية توصيل 180°)	40	A
ITSM	قمة تيار الحالة المستقرة للنبضة العابرة غير المتكررة التيار (tp= 10ms)	460	A
IGM	تيار البوابة الأقصى (tp=20us)	4	A
PGM	قدرة البوابة القصوى	5	واط
PG(AV)	القدرة المتوسطة للبوابة	1	واط
Tstg Tj	درجة حرارة التخزين درجة حرارة الوصلة أثناء التشغيل	-40--+ 150 -40--+ 125	℃

حراري المقاومةs

الرمز

Pالمعامل

الـقيمة

Uالوحدة

Rth (j-c)

الوصلة إلى الهيكل

TO-247

0.95

℃/W

كهربائيl التوصيل العكسيTj=25℃ ما لم يُذكر مذكور
