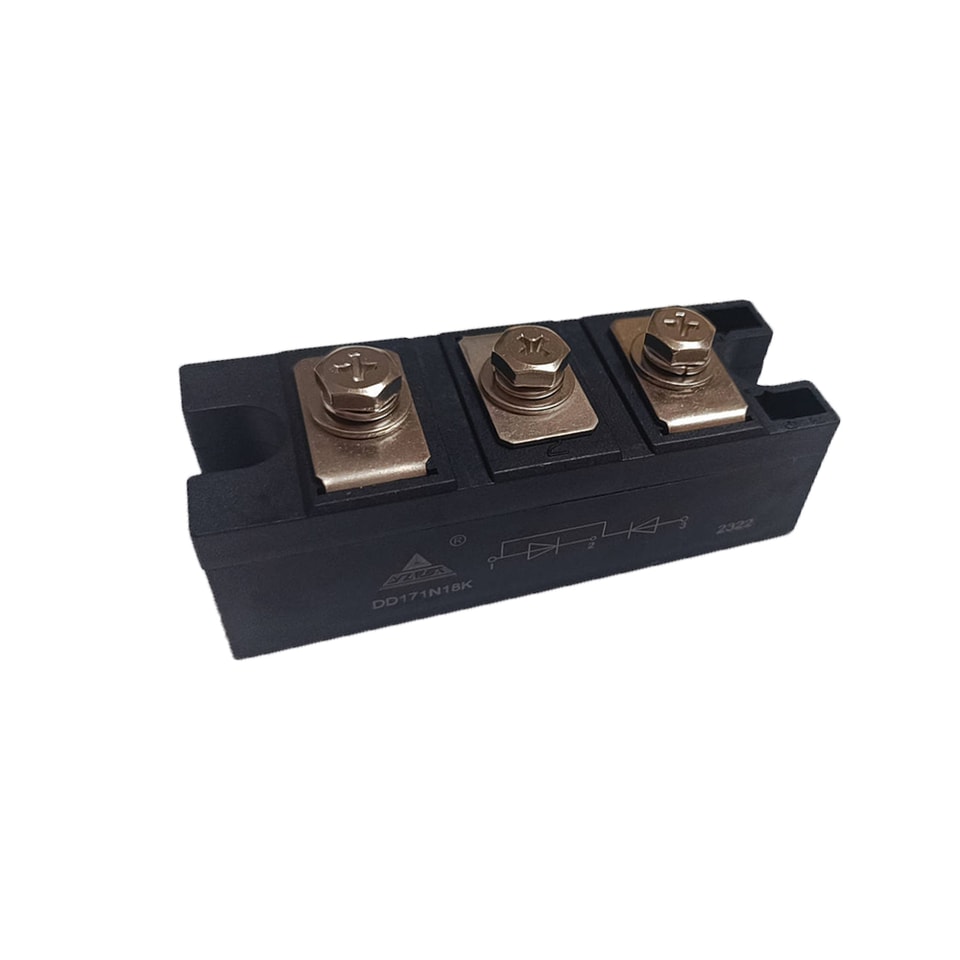

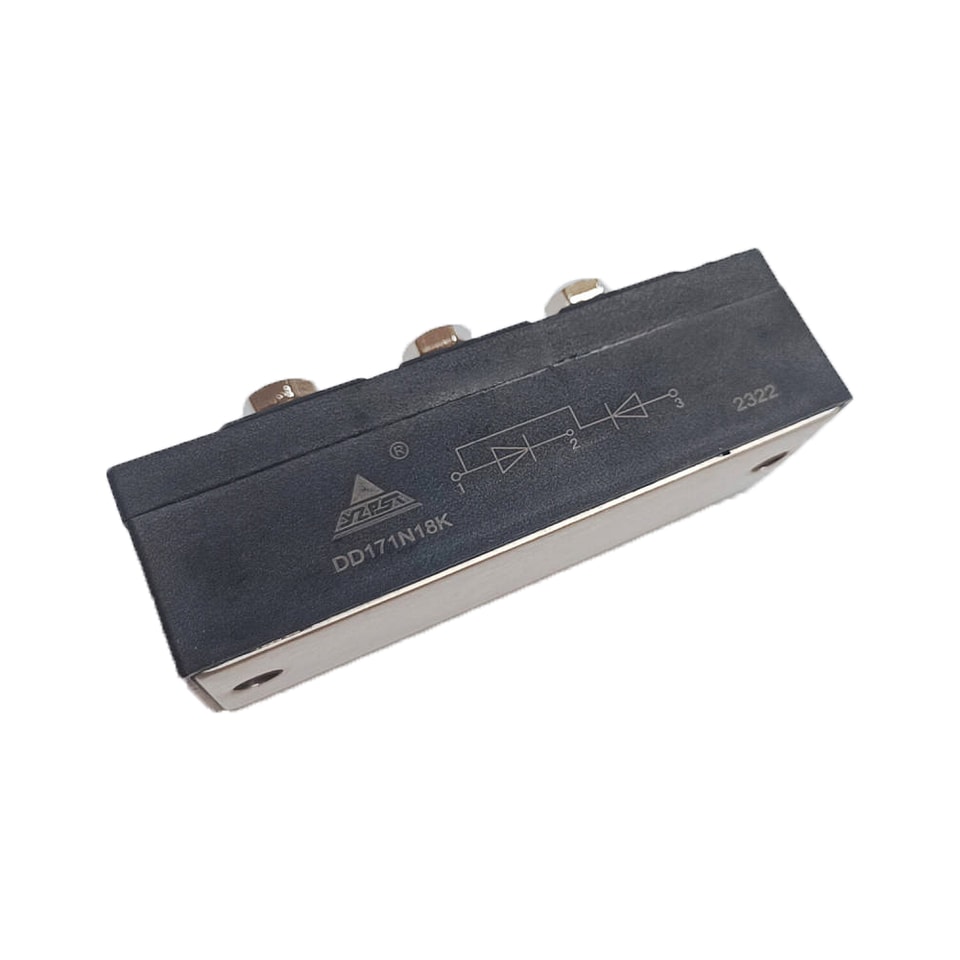

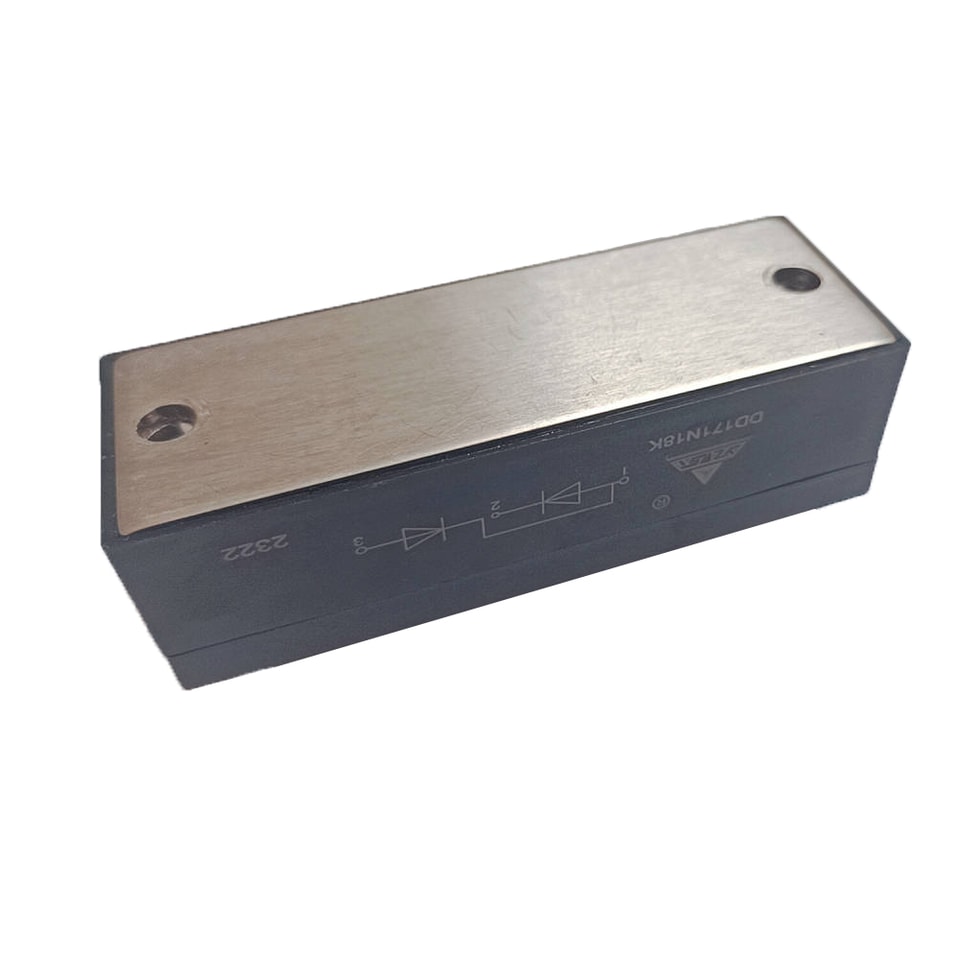

YZPST-DD171N18K
المميزات
· نقل الحرارة من خلال قاعدة معدنية عازلة من أكسيد الألومنيوم
· وصلات لحام صلبة لضمان الموثوقية العالية
التطبيقات النموذجية
· مُصحح لتطبيقات الدوارات
· مُصححات لـ UBS
· شواحن البطارية
"وحدات ديود المنعكس"
"YZPST-DD171N18K"
"المميزات"
"· نقل الحرارة من خلال قاعدة معدنية معزولة من أكسيد الألومنيوم الخزفي"
"· توصيلات لحام صلبة لضمان الموثوقية العالية"
"التطبيقات النموذجية"
"· مُنعكس لتطبيقات الدوارات"
"· مُنعكس لأنظمة الطاقة الغير متوازنة"
"· شواحن البطارية"
""
حجب
|
رمز |
شرط |
تصنيفات |
وحدة |
|
VRRM VRSM |
Tj= Tj Max. |
1800 1900 |
V |
|
IRRM |
AtVRRM، تيار مستمر، نصف موجة، Tj= Tj الحد الأقصى. |
20 |
mA |
|
VINS |
50 هرتز، 1S/1min |
3000/2500 |
V |
CONDUCTING
|
رمز |
شرط |
تصنيفات |
وحدة |
|
IF(AV)M |
درجة الحرارة = 100 درجة مئوية؛ جيب 180 درجة |
171 |
A |
|
IF(RMS)M |
درجة الحرارة = 100 درجة مئوية؛ جيب 180 درجة |
270 |
A |
|
IFSM |
Tj= Tj الحد الأقصى؛ t = 10 مللي ثانية (50 هرتز)؛ جيب |
5600 |
A |
|
I2t |
Tj= Tj الحد الأقصى؛ t = 10 مللي ثانية (50 هرتز)؛ جيب |
157 |
kA2S |
|
VF(TO) |
(I > π x IF(AV)),Tj= Tj Max. |
0.75 |
V |
|
rF |
(I > π x IF(AV)),Tj= Tj Max. |
0.8 |
mΩ |
|
VFM |
On-State Current 500A ,Tj= Tj Max. |
1.26 |
V |
الخصائص الكهربائية
| رمز | شرط | تصنيفات | وحدة |
| Rth(j-c) | لكل وحدة | 0.13 | °C /W |
| Rth(c-h) | لكل وحدة | 0.03 | °C /W |
| Tj | -40 ~ +150 | °C | |
| اختبار | -40 ~ +150 | °C | |
| M | عزم التركيب | 6 | نيوتن متر |
| عزم الطرف | 6 | نيوتن متر | |
| واط | 310 | غرام |

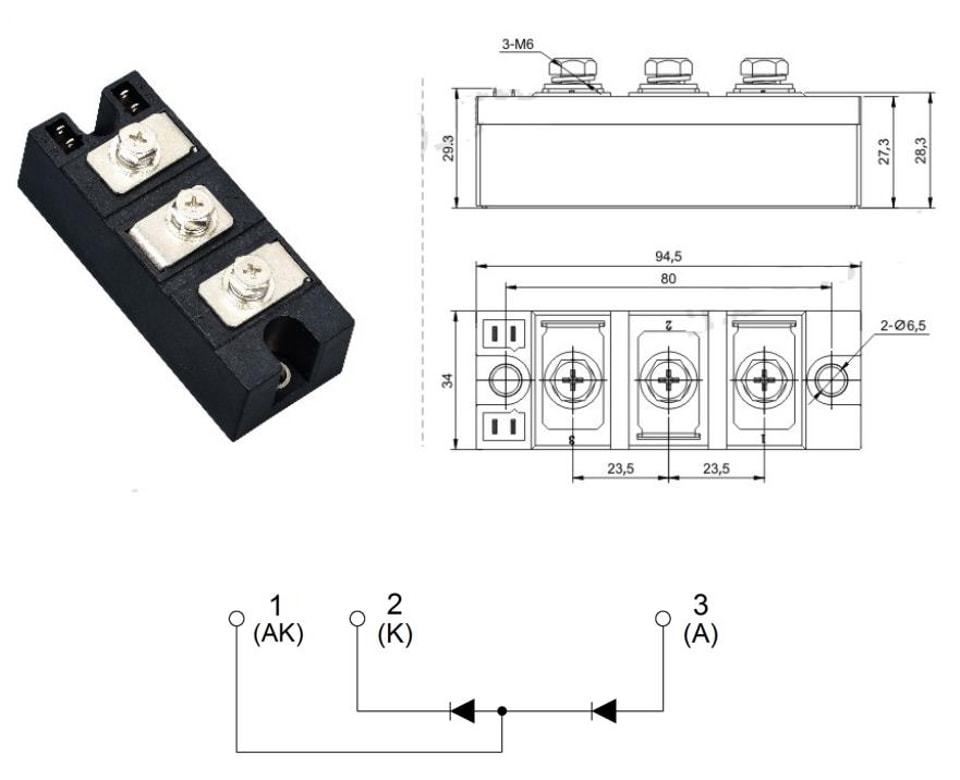

رسم مخطط
