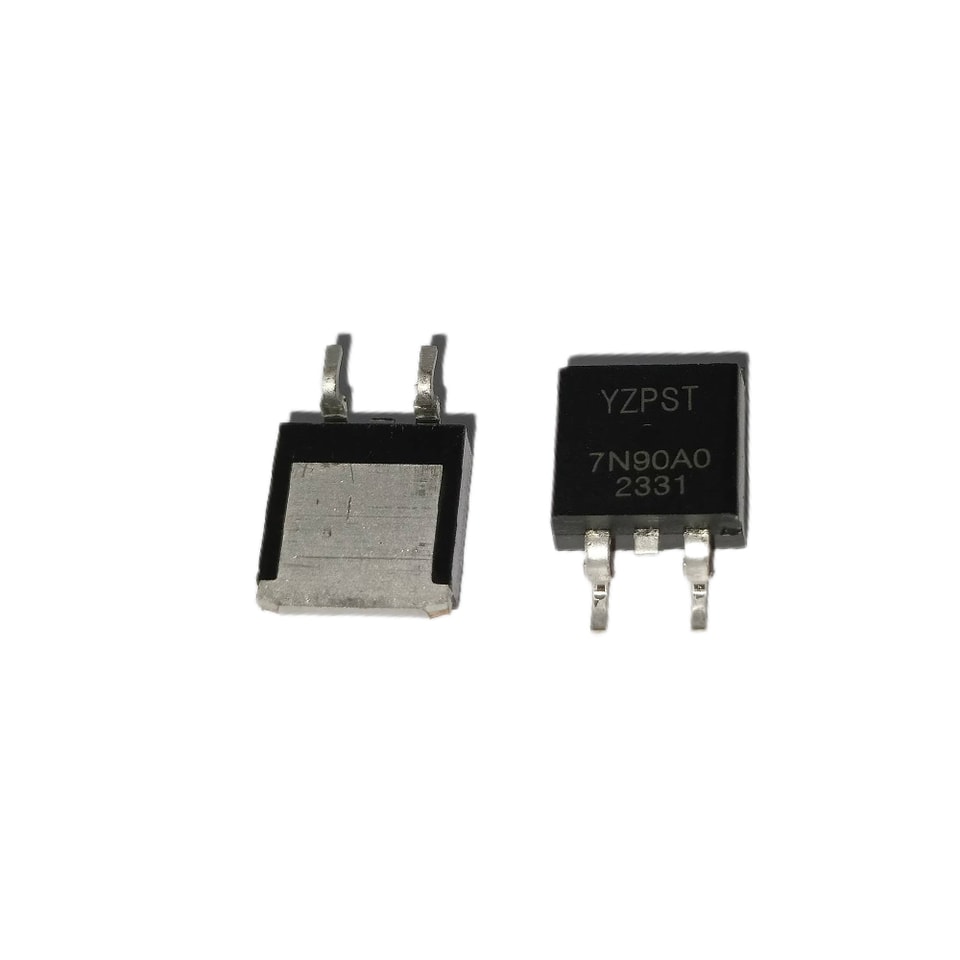

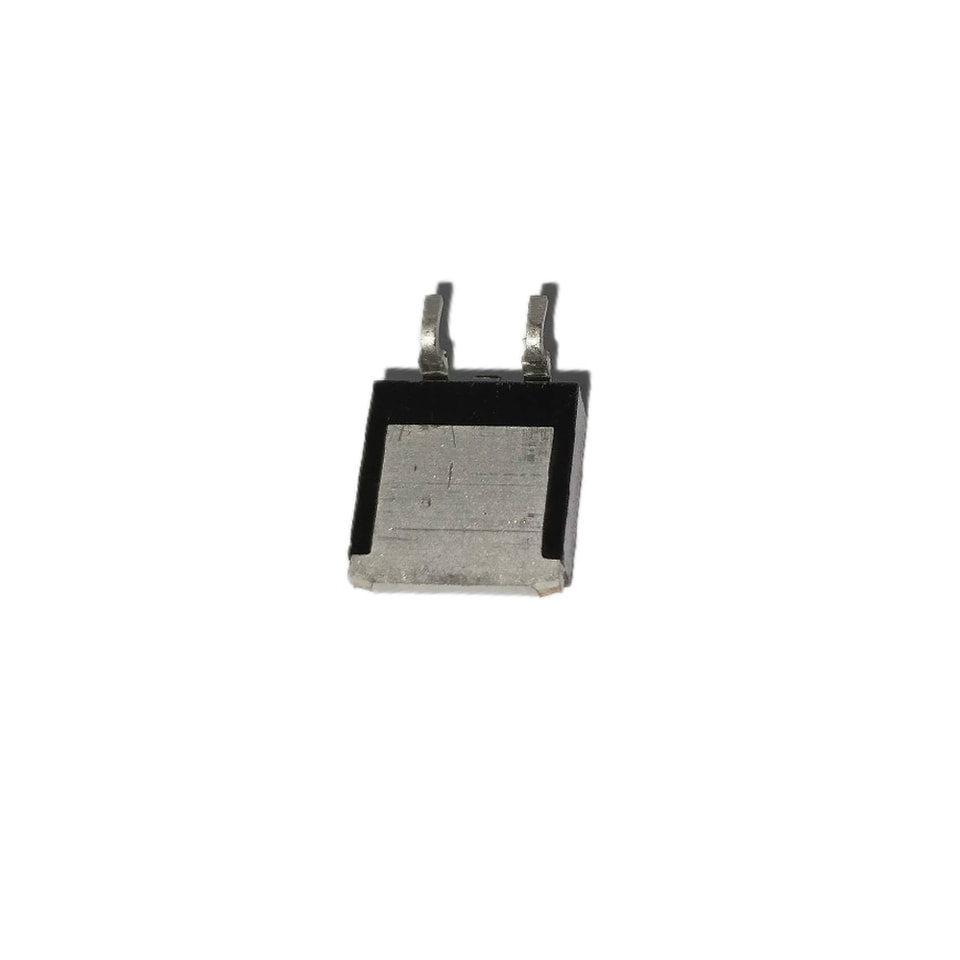

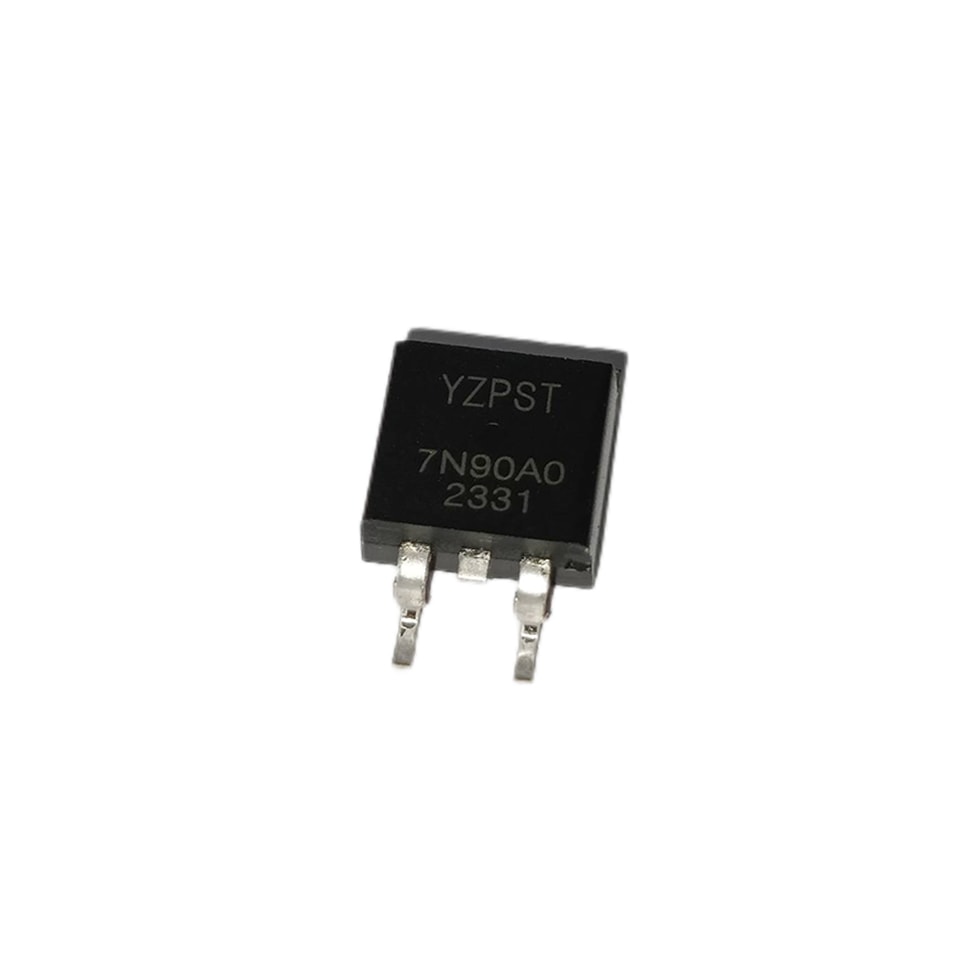

YZPST-7N90A0 ترانزستور MOSFET قدرة سيليكوني بقناة N، تبديل سريع، في حزمة TO-263
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
ترانزستور MOSFET قدرة بقناة N من السيليكون
P/N: YZPST-7N90A0
الوصف العام：

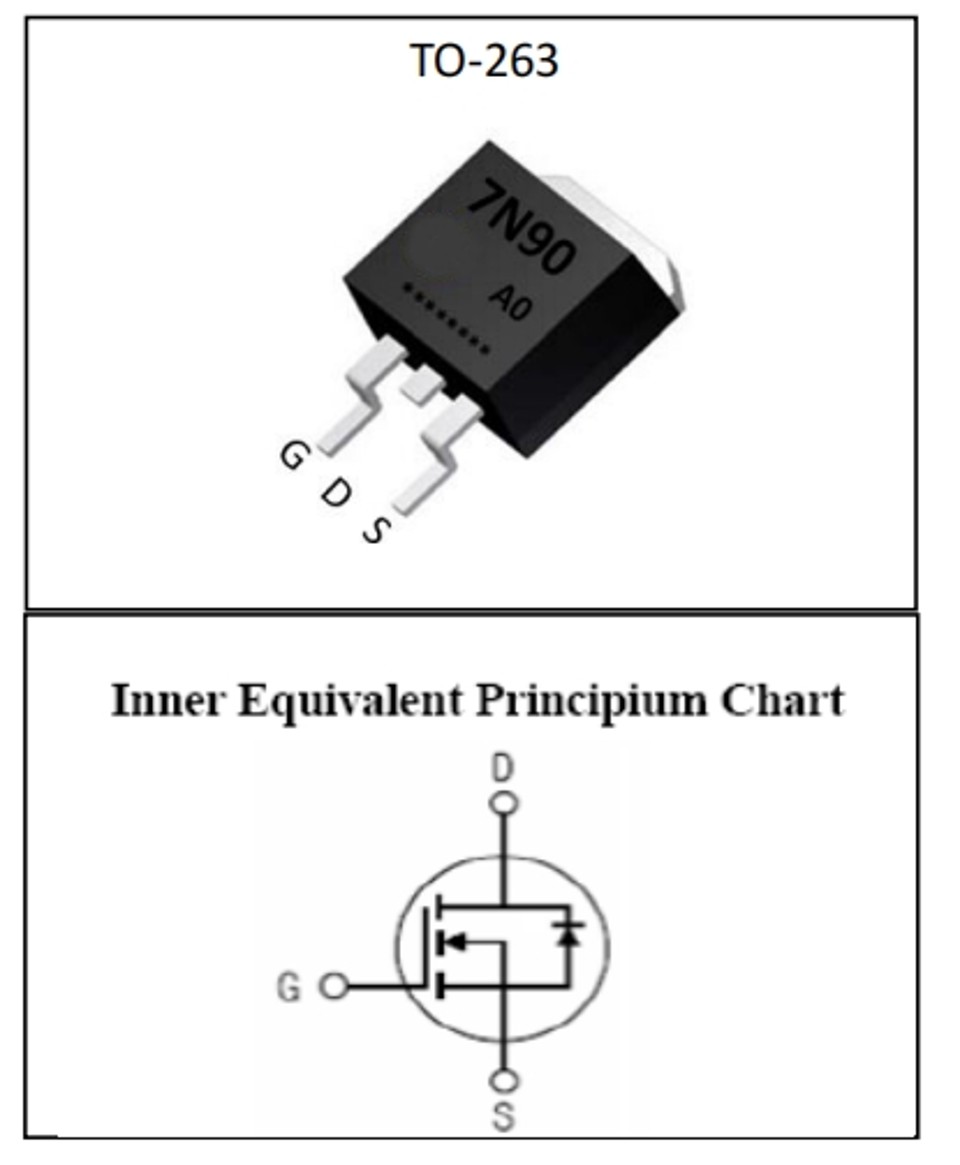

YZPST-7N90A0 هو MOSFETs VDMOSFETs معزَّز من السيليكون بقناة N، تم الحصول عليه بتقنية التخطيط المسطح ذاتية المحاذاة التي تقلل خسائر التوصيل وتحسن أداء التبديل وتعزز طاقة الانهيار. يمكن استخدام هذا الترانزستور في دوائر تبديل قدرة متنوعة لتحقيق تصغير النظام ورفع الكفاءة.شكل العبوة TO-263، وهو مطابق لمعيار RoHS.
الميزات:
تبديل سريع
شحنة بوابة منخفضة وRdson منخفض
سعات نقل عكسي منخفضة
اختبار طاقة انهيار بنبضة مفردة بنسبة 100%
التطبيقات：
دائرة تبديل القدرة للمحوّل والشاحن.
الحدود المطلقة （Tc= 25℃ ما لم يُذكر خلاف ذلك）：
| الرمز | المعلمة | التصنيف | الوحدات |
| V DSS | Drain-to- المصدر الجهد | 900 | V |
| ID | مستمر تيار المصرف التيار | 7 | A |
| مستمر تيار المصرف التيار TC = 100 °C | 5 | A | |
| a1 | نبضي تيار المصرف التيار | 28 | A |
| IDM | |||
| VGS | البوابة إلى المصدر الجهد | ±30 | V |
| a2 | أحادي النبضة انهياريe الطاقة | 700 | mJ |
| EAS | |||
| a1 | الانهيار الجليدي الطاقة , متكررve | 60 | mJ |
| EAR | |||
| a1 | الانهيار الجليدي التيار | 2.4 | A |
| IAR | |||
| dv/dt | الذروة ديود العكسي dv/dt | 5 | V/ns |
| a3 | |||
| PD | قدرة التبديد | 160 | واط |
| عامل خفض التصنيف عامل أعلاه 25 °C | 1.28 | مع℃ | |
| TJ ，Tstg | التشغيل الوصلة و Storage | 150 ，– 55 إلى 150 | ℃ |
| الحرارة مدى | |||
| TL | درجة الحرارة القصوى لـ اللحام | 300 | ℃ |
الخصائص الكهربائيةcs（Tc= 25℃ ما لم يُذكر خلاف ذلك ）：
| إيقاف الخصائص | ||||||
| الرمز | المعلمة | اختبار الظروف | التصنيف | الوحدات | ||
| الحد الأدنى | النوعي | الحد الأقصى | ||||
| V DSS | تيار المصرف إلى المصدر الانهيار | VGS =0V، I D =250µA | 900 | -- | -- | V |
| الجهد | ||||||
| ΔBVDSS/ ΔTJ | Bvdss الحرارة معامل | ID=250uA, المرجع25℃ | -- | 0.8 | -- | V/℃ |
| Vورقة البيانات = 900V, VGS = 0V, | -- | -- | 1 | |||
| IDSS | تيار المصرف إلى المصدر تسرب التيار | Ta = 25℃ | µ A | |||
| Vورقة البيانات =720V, VGS = 0V, | -- | -- | 250 | |||
| Ta = 125℃ | ||||||
| IGSS( F) | البوابة إلى المصدر أمامي تسرب | VGS = +30V | -- | -- | 10 | µ A |
| IGSS(R ) | البوابة إلى المصدر الاستعادة تسرب | VGS =- 30V | -- | -- | -10 | µ A |
| في حالة التشغيل الخصائص | ||||||
| الرمز | المعلمة | اختبار الظروف | التصنيف | الوحدات | ||
| الحد الأدنى | النوعي | الحد الأقصى | ||||
| RDS(ON) | من المصرف إلى المصدر في وضع التشغيل المقاومة | VGS =10V, I D =3.0A | -- | 1.4 | 1.8 | أوم |
| VGS(TH ) | عتبة البوابة الجهد | Vورقة البيانات = VGS, I D = 250µA | 2.5 | -- | 4.5 | V |
| النبضة العرض tp ≤380µs,δ≤2% | ||||||
| الديناميكية الخصائص | ||||||
| الرمز | المعلمة | اختبار الظروف | التصنيف | الوحدات | ||
| الحد الأدنى | النوعي | الحد الأقصى | ||||
| gfs | أمامي الموصيلية الناقلةce | Vورقة البيانات = 15V، I D =3A | -- | 8 | -- | S |
| Ciss | مدخل السعة | -- | 1460 | -- | ||
| Coss | مخرج السعة | VGS = 0V Vورقة البيانات = 25V | -- | 130 | -- | بيكوفاراد |
| Crss | الاستعادة النقل السعة | f = 1.0MHz | -- | 23 | -- | |
| مقاومي التبديل الخصائص | ||||||
| الرمز | المعلمة | اختبار الظروف | التصنيف | الوحدات | ||
| الحد الأدنى | النوعي | الحد الأقصى | ||||
| td(ON) | تشغيل زمن التأخير | -- | 22 | -- | ||
| tr | زمن الصعود الزمن | I D =7.0A V DD = 450V | -- | 45 | -- | |
| td(OFF ) | إيقاف التشغيل زمن التأخير | VGS = 10V RG = 9.1Ω | -- | 33 | -- | ns |
| tf | زمن الهبوط الزمن | -- | 37 | -- | ||
| Qg | إجمالي البوابة شحنة | -- | 37 | -- | ||
| Qgs | البوابة إلى المصدر شحنة | I D =7 . 0A V DD =450V | -- | 8 | -- | nC |
| Qgd | البوابة إلى تيار المصرف (“ ميلر ”)الشحنة | VGS = 10V | -- | 14 | -- | |
