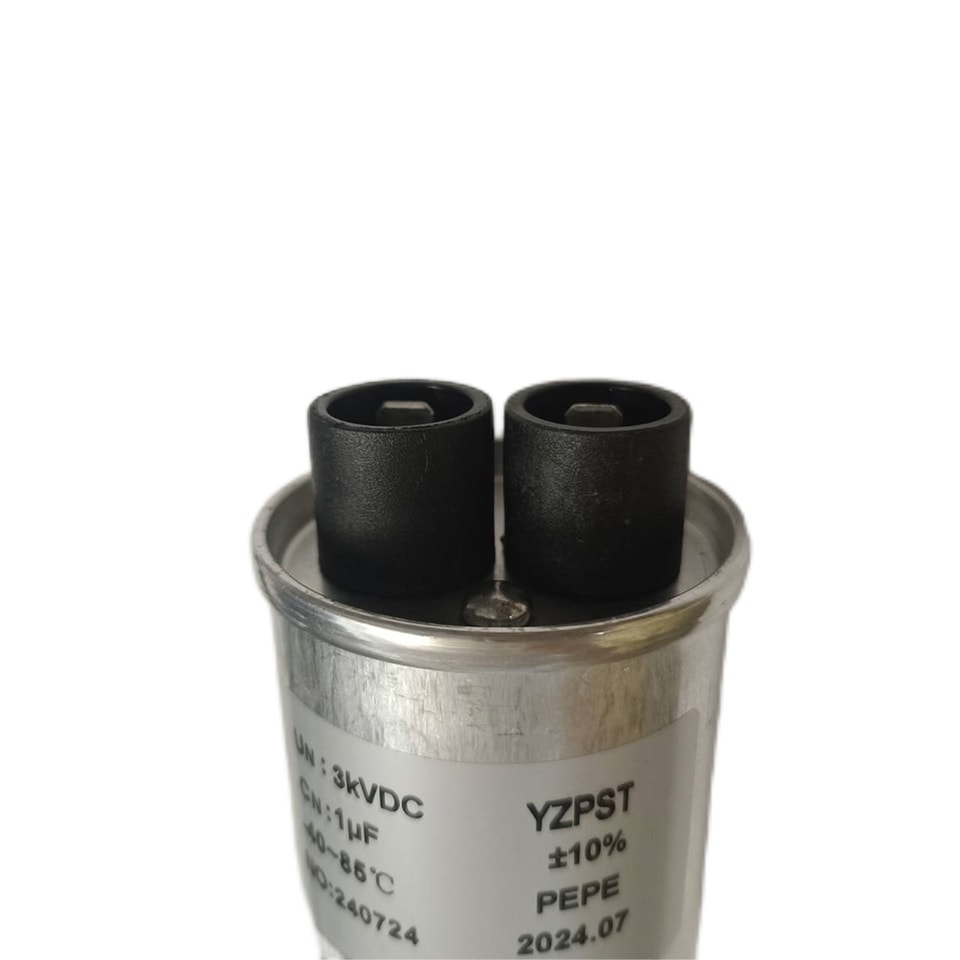

YZPST-3kVDC-1UF

المعيار

IEC61071-2017

الجهد المقنن  المقنن السعة

تفاوت السعة ضمن

2000VDC/3000VDC

1µF/0.47µF/0.68µF ±5%

درجة حرارة البيئة：

الحد الأدنى.تشغيل درجة الحرارة.   Tالحد الأدنىالحد الأقصى.تشغيل درجة الحرارة.   Tالحد الأقصى

الرطوبة النسبية الارتفاع عن سطح البحر

درجة حرارة التخزين

-40℃

+85℃

≤95%

≤1000م

-25～60℃

اختبار العنصر：

جهد الاختبار AC   VTT الجهد بين الأطراف و الغلاف VTC

مقاومة العزل

R

زمن التفريغ     τ ( Rثانية   ×C )

زاوية الفقد تان δ (1kHz) الإحكام الاختبار

اختبار التفريغ بين الأطراف

تيار متناوب1.5×UN     أو تيار مستمر 2.15×UN ,10s

2×Ui  +1000V, 10s(Ui = UN /   )

≤ 1μF :≥ 3000Mأوم     〉1μF :≥ 3000s

≤0.0009

75℃ ±5℃ عند ثابت الحرارة,4 ساعات بدون التسرب

1.1 UN       الجهد ， 10دقائق يتحمّل 5 مرات تيار مستمر الشحن و التفريغ في القطبية، بدون انهيار وفقدان السعة .
