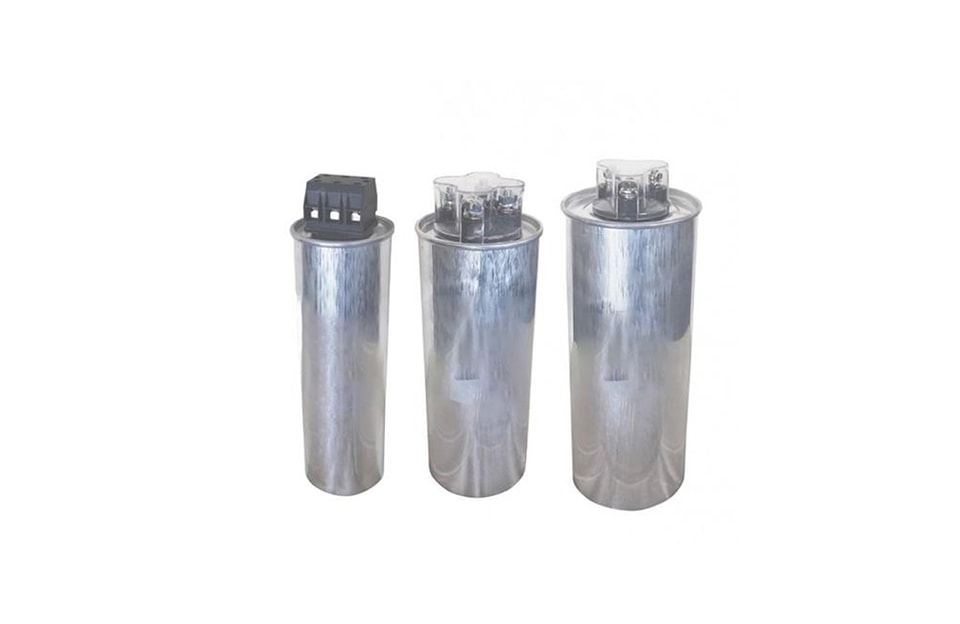

المعيار المرجعي

IEC 60831، مع خيار IEC 61071

الفئة المناخية

40/85/56

درجة حرارة التشغيل

-25 55

درجة حرارة التخزين

-40 85

نطاق الجهد

230Vac 525Vac،يمكن أن يصل إلى 2000Vac

نطاق السعة

انظر المرفق

سماحية السعة

±5%؛±10%

جهد الاختبار بين T-T

2.15U_n (10ث،20±5 )

جهد الاختبار بين T-C

Un+1KVacوهو أعلى (10ث،20±5 )

T 0

1 (20±5 )

الحد الأقصى للجهد المسموح به

1.1 U_n(30% من مدة التشغيل تحت الحمل) 1.15U_n(30 دقيقة لكل يوم)

1.2 U_n(5 دقائق يوميًا) 1.3U_n(1 دقيقة لكل يوم)

1.5U_n(30 مللي ثانية في كل مرة، 1000 مرة خلال العمر التشغيلي)

أقصى تيار مسموح به

1.3I_n

أقصى ارتفاع أثناء التشغيل

2000 م

أقصى عزم لأطراف التوصيل

M6: 5 نيوتن·متر؛ M8: 6 نيوتن·متر؛ M10: 8 نيوتن·متر

أقصى عزم للتركيب

M12: 10 نيوتن·متر؛ M16: 12 نيوتن·متر

النوع

الجهد (فولت)

50Hz

60Hz

السعة( )

الأبعاد

القطر*الارتفاع(مم)

مخرج

(kVar)

التيار

(A)

مخرج

(kVar)

التيار

(A)

الجهد المقنن 250VAC، 50/60Hz

BCMJ0.25-5-3YN

250

5

20

6

24

254.8

106*110

BCMJ0.25-10-3YN

250

10

40

12

48

509.6

106*150

BCMJ0.25-15-3YN

250

15

60

18

72

764.3

106*235

BCMJ0.25-20-3YN

250

20

80

24

96

1019.1

106*280

BCMJ0.25-25-3YN

250

25

100

30

120

1273.9

116*280

BCMJ0.25-30-3YN

250

30

120

36

144

1528.7

126*280

الجهد المقنن 280VAC، 50/60Hz

BCMJ0.28-5-3YN

280

5

17.9

6

21.5

203.1

106*125

BCMJ0.28-10-3YN

280

10

35.7

12

42.8

406.2

116*150

BCMJ0.28-15-3YN

280

15

53.6

18

60.8

609.3

106*235

BCMJ0.28-20-3YN

280

20

71.4

24

85.6

812.4

116*280

BCMJ0.28-25-3YN

280

25

89.3

30

107.2

1015.5

126*280

BCMJ0.28-30-3YN

280

30

107.1

36

128.5

1218.6

136*280
