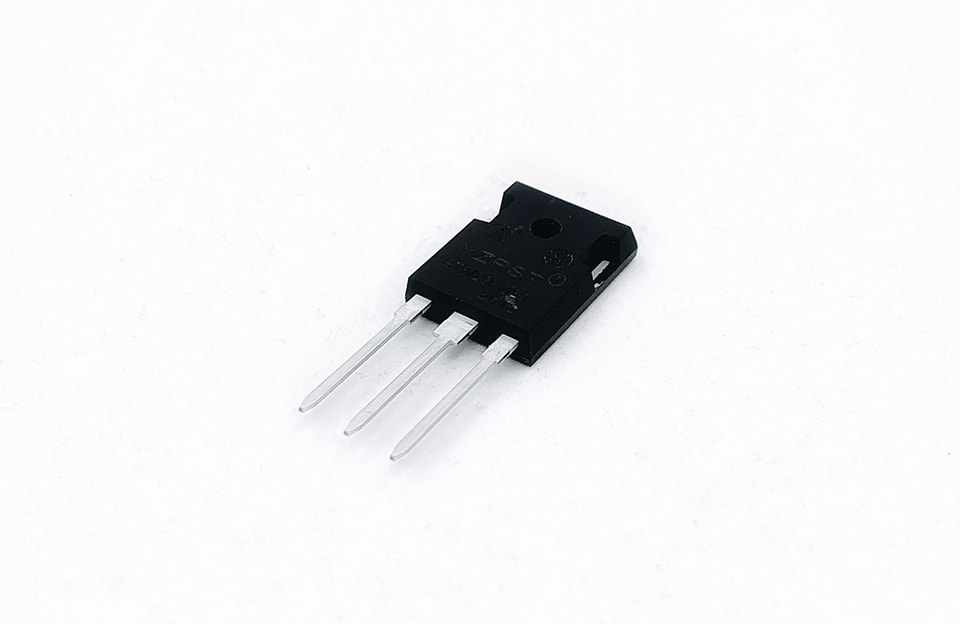

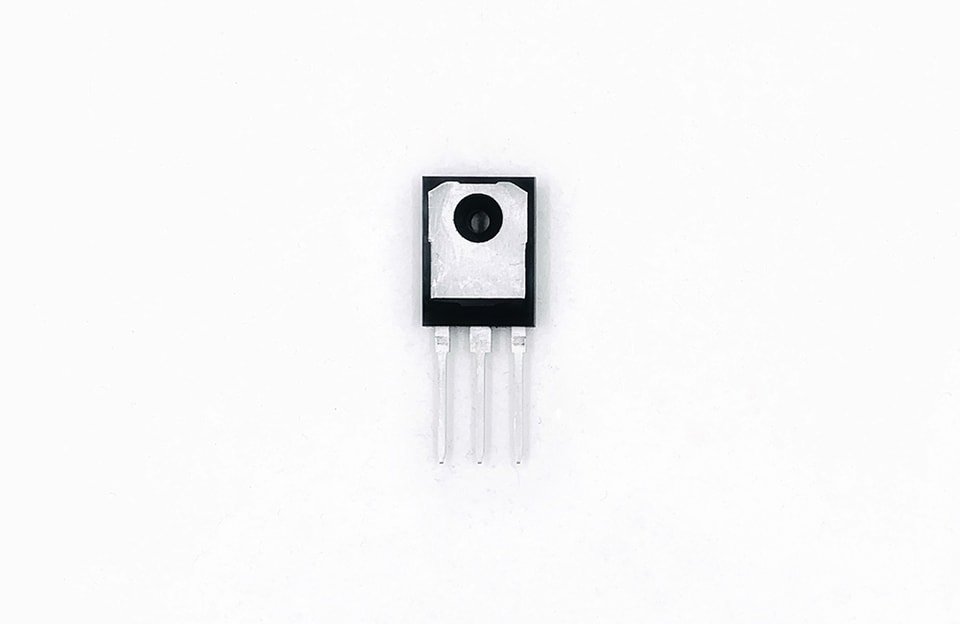

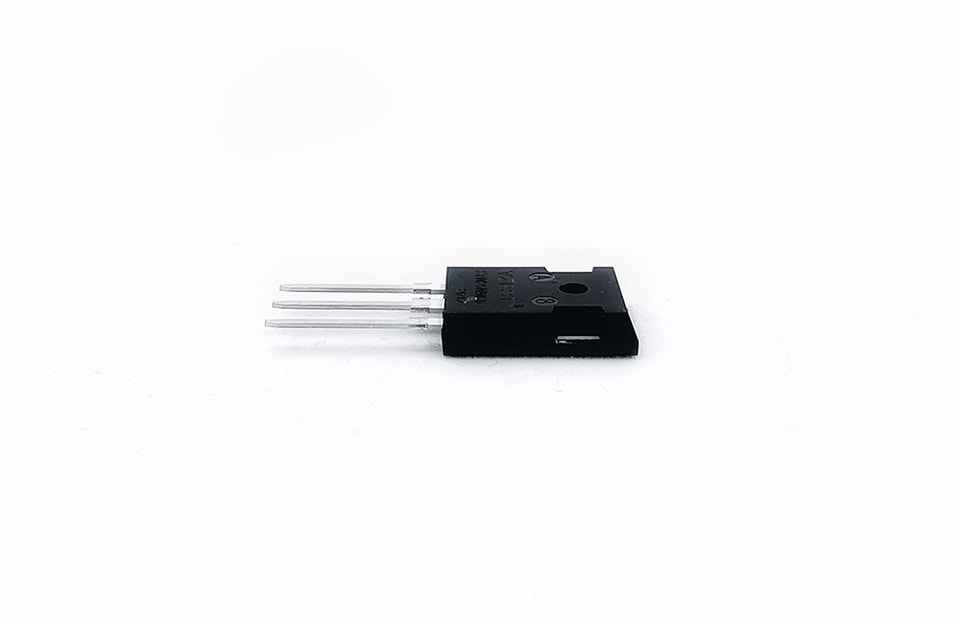

YZPST-STW20NM60
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الميزات
متانة عالية
مقاومة منخفضة RDS(ON) (نموذجي 0.22 أوم) @VGS=10V
شحنة بوابة منخفضة (نموذجي 84 نانوكولوم)
قدرة محسّنة على dv/dt
مختبر لتحمل الانهيار 100%
التطبيقات: UPS، الشحن، طاقة الحاسوب، العاكس
يُنتَج هذا الترانزستور MOSFET القدرة بتقنية متقدمة من Promising Chip.
تتيح هذه التقنية لترانزستور MOSFET القدرة أن يتمتع بخصائص أفضل، تشمل زمن تبديل سريعًا، ومقاومة تشغيل منخفضة، وشحنة بوابة منخفضة، وبخاصة خصائص انهيار ممتازة.
الرمز | المعلمة | القيمة | الوحدة |
VDSS | جهد المصرف إلى المصدر | 600 | V |
ID | تيار المصرف المستمر (@Tc=25℃) | 20* | A |
تيار المصرف المستمر (@Tc=100℃) | 12* | A | |
IDM | تيار المصرف النبضي | 78 | A |
VGS | جهد البوابة إلى المصدر | ±30 | V |
EAS | طاقة الانهيار النبضي الأحادي | 1284 | mJ |
EAR | طاقة الانهيار النبضي المتكرر | 97 | mJ |
dv/dt | dv/dt الأقصى لاستعادة الدايود | 5 | فولت/نانوثانية |
PD | إجمالي تبديد القدرة (@Tc=25℃) | 42.3 | W |
عامل التخفيض فوق 25℃ | 0.32 | واط/℃ | |
TSTG,TJ | درجة حرارة الوصلة التشغيلية ودرجة حرارة التخزين | -55~+150 | ℃ |
TL | أقصى درجة حرارة للأطراف لأغراض اللحام، 1/8 من العلبة لمدة 5 ثوانٍ | 300 | ℃ |
*تيار المصرف محدود بدرجة حرارة الوصلة الخصائص الحرارية:
الرمز | المعلمة | القيمة | الوحدة |
Rthjc | المقاومة الحرارية، من الوصلة إلى العلبة | 3.1 | ℃/W |
Rthja | المقاومة الحرارية، من الوصلة إلى الوسط المحيط | 49 | ℃/W |
خصائص تصنيف ديود المصدر إلى المصرف:
الرمز | المعلمة | ظروف الاختبار | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
Is | تيار المصدر المستمر | وصلة p-n عكسية مدمجة في MOSFET | 20 | A | ||
ISM | تيار المصدر النبضي | 80 | A | |||
VSD | هبوط الجهد الأمامي للديود | IS =20A VGS = 0V | 1.3 | V | ||
trr | زمن الاستعادة العكسية | IS =20A VGS = 0V dIF/dt = 100A/us | 494 | ns | ||
Qrr | شحنة الاسترداد العكسي | 7.3 | uC |
يمكن لـ YZPST توفير القائمة التالية من MOSFET
| Rds(on) ملي أوم (قياسي) @Vgs= | Qg | ||||||||||||
| رقم القطعة | الحزمة | النوع | VDS (V) | Vgs | Ids | Pd | Vgs(th) | (nC) | Qgs | Qgd | |||
| （النوع） | (V) | (A) | (W) | الحد الأقصى (V) | 10V 4.5V 2.5V (4.5 | (nC) | (nC) | ||||||
| 2301 | SOT23 | P | -20V | ±12 | -3A | 1واط | -1V | 64ملي أوم | 89ملي أوم | 3.3 | 0.7 | 1.3 | |
| 2302 | SOT23 | N | 20V | ±10 | 2.9A | 1واط | 1.2V | 30ملي أوم | 37mأوم | 4 | 0.65 | 1.2 | |
| 2305 | SOT23 | P | -20V | ±12 | -4.8A | 1.7واط | -1V | 45ملي أوم | 60mأوم | 7.8 | 1.2 | 1.6 | |
| 3400 | SOT23 | N | 30V | ±12 | 5.8A | 1.4واط | 1.4V | 28ملي أوم | 31ملي أوم | 45ملي أوم | 9.5 | 1.5 | 3 |
| 3401 | SOT23 | P | -30V | ±20 | -4.2A | 1.2واط | -1.3V | 50ملي أوم | 64ملي أوم | 95ملي أوم | 9.5 | 2 | 3 |
| 10N03 | SOP8 | N | 30V | ±20 | 10A | 2.5واط | 3V | 7.5ملي أوم | 13 | 5.5 | 3.5 | ||
| 20N03 | TO-252 | N | 30V | ±20 | 20A | 60واط | 3V | 28ملي أوم | 15 | 2.9 | 3.2 | ||
| 30P03 | SOP8 | P | 30V | ±20 | -30A | 60واط | 3V | ||||||
| 50N03 | TO-252 | N | 30V | ±20 | 50A | 60واط | 3V | 5.9ملي أوم | 23 | 7 | 4.5 | ||
| 60N03 | TO-252 | N | 30V | ±20 | 60A | 46.3واط | 1.8 V | 3.3ملي أوم | 20 | 6 | 2 | ||
| 80N03 | TO-252 | N | 30V | ±20 | 80A | 83واط | 4.8ملي أوم | 51 | 14 | 11 | |||
| 100N03 | TO-252 | N | 30V | ±20 | 100A | 110واط | 3V | 4mأوم | 100 | 25 | 45 | ||
| 60N04 | TO-252 | N | 40V | ±20 | 60A | 65واط | 1.9V | 8.5ملي أوم | 12.5mأوم | 29 | 4.5 | 6.4 | |
| 4606 | SOP-8 | N+P | |||||||||||
| 3N06 | SOT-223 | N | 60V | ±20 | 3A | 1.7واط | 1.4V | 105mΩ （MAX） | 125mΩ （MAX） | 6 | 1 | 1.3 | |
| 15P06 | TO-252 | P | |||||||||||
| 20N06 | TO-252 | N | 60V | ±20 | 20A | 40واط | 3V | 37ملي أوم | 12 | 4.1 | 4.5 | ||
| 25P06 | TO-252 | P | -60V | ±20 | -25A | 90واط | -3.5V | 45ملي أوم | 46 | 9.5 | 10.5 | ||
| 30N06 | TO-220/F | N | 60V | ±20 | 30A | 120واط | 4V | 19ملي أوم | 34 | 9.6 | 10.5 | ||
| 50N06 | TO-252 | N | 60V | ±20 | 50A | 120واط | 4V | 19ملي أوم | 34 | 9.6 | 10.5 | ||
| 110N06 | TO-220/F | N | 60V | ±20 | 110A | 120واط | 2V | 5.2ملي أوم | 113 | 14 | 54 | ||
| G1002 | TO-92 | N | 100V | ±20 | 2A | 1.1واط | 2.5V | 185mأوم | 5.2 | 0.75 | 1.4 | ||
| 5N10 | SOT223 | N | 100V | ±20 | 5A | 3واط | 3V | 135mأوم | 16 | 3.2 | 4.7 | ||
| 14N10 | TO-252 | N | 100V | ±20 | 14A | 28واط | 2.6V | 85ملي أوم | 11 | 1.9 | 2.8 | ||
| 30N10 | SOP8 | N | 100V | ±20 | 30A | 85واط | 2.5V | 24ملي أوم | 39 | 8 | 12 | ||
| 11N10 | TO-252 | N | 100V | ±20 | 11A | 28واط | 2.6V | 85ملي أوم | 11 | 1.9 | 2.8 | ||
| 12P10 | TO-252 | P | -100V | ±20 | -12A | 40واط | -3V | 170mأوم | 25 | 5 | 7 | ||
| 5N20 | TO-252 | N | 200V | ±20 | 5A | 30واط | 2.5V | 520mأوم | 12 | 2.5 | 3.8 | ||
| 2N60 | TO-252/251 | N | 600V | ±30 | 2A | 45واط | 4V | 5أوم | 9 | 1.6 | 4.3 | ||
| 2N60 | TO- | N | 600V | ±30 | 2A | 45واط | 4V | 5أوم | 9 | 1.6 | 4.3 | ||
| 2N65 | TO-252 | N | 650V | ±30 | 2A | 45واط | 4V | 5أوم | 9 | 1.6 | 4.3 | ||
| 4N60 | TO- | N | 600V | ±30 | 4A | 100واط | 4V | 3أوم | 5 | 2.7 | 2 | ||
| 4N60 | TO-252 | N | 600V | ±30 | 4A | 33واط | 4V | 3أوم | 5 | 2.7 | 2 | ||
| 5N60 | TO-220 | N | 600V | ±30 | 5A | 100واط | 4V | 2.5أوم | 16 | 3 | 7.2 | ||
| 6N65 | TO- | N | 650V | ±30 | 6A | 140واط | 4V | 1.8أوم | 29 | 7 | 14.5 | ||
| 8N60 | TO- | N | 600V | ±30 | 8A | 140واط | 4V | 1.0أوم | 45 | 6.8 | 18 | ||
| 12N65 | TO- | N | 650V | ±30 | 12A | 4V | 0.8أوم | 42 | 8.6 | 21 | |||
| IRF640 | TO- | N | 200V | ±30 | 18A | 43واط | 4V | 0.14أوم | 40 | 6 | 22 | ||
| IRF740 | TO- | N | 400V | ±30 | 10.5A | 45.5واط | 4V | 0.43أوم | 30 | 4 | 15 | ||
| IRF840 | TO- | N | 500V | ±30 | 9A | 45.5واط | 4V | 0.65أوم | 30 | 4 | 15 | ||
