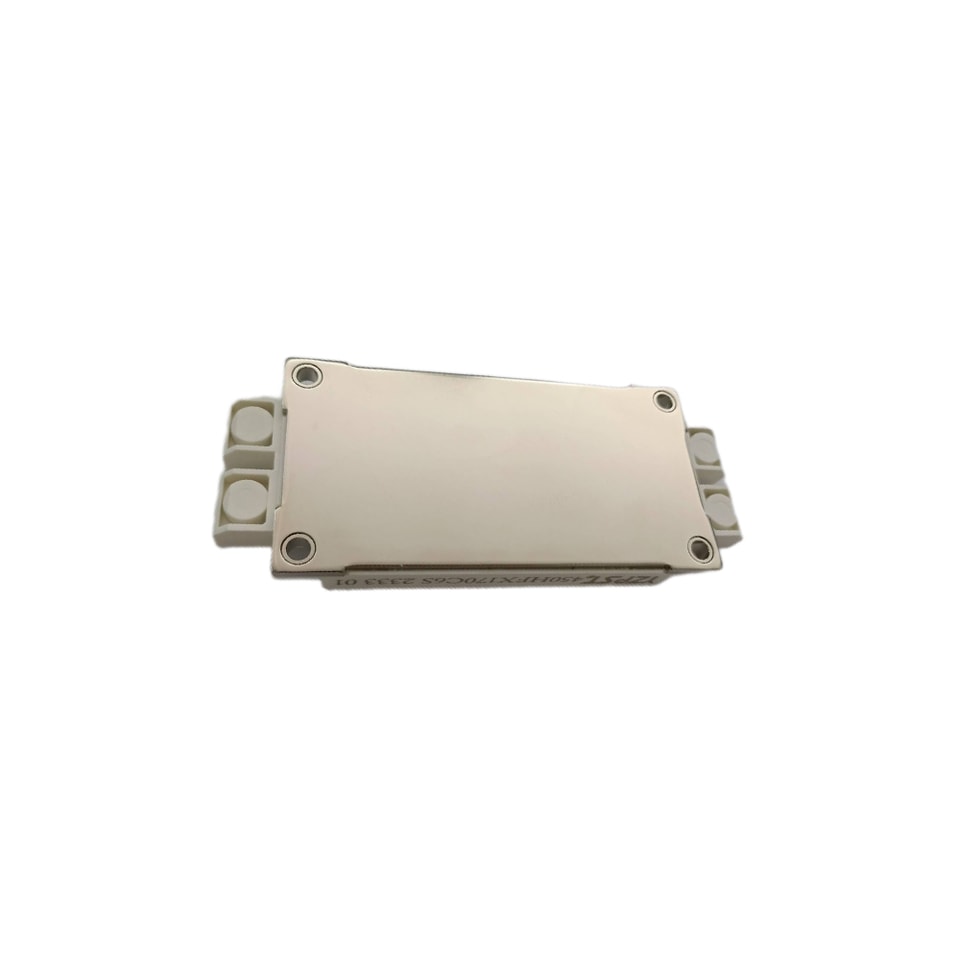

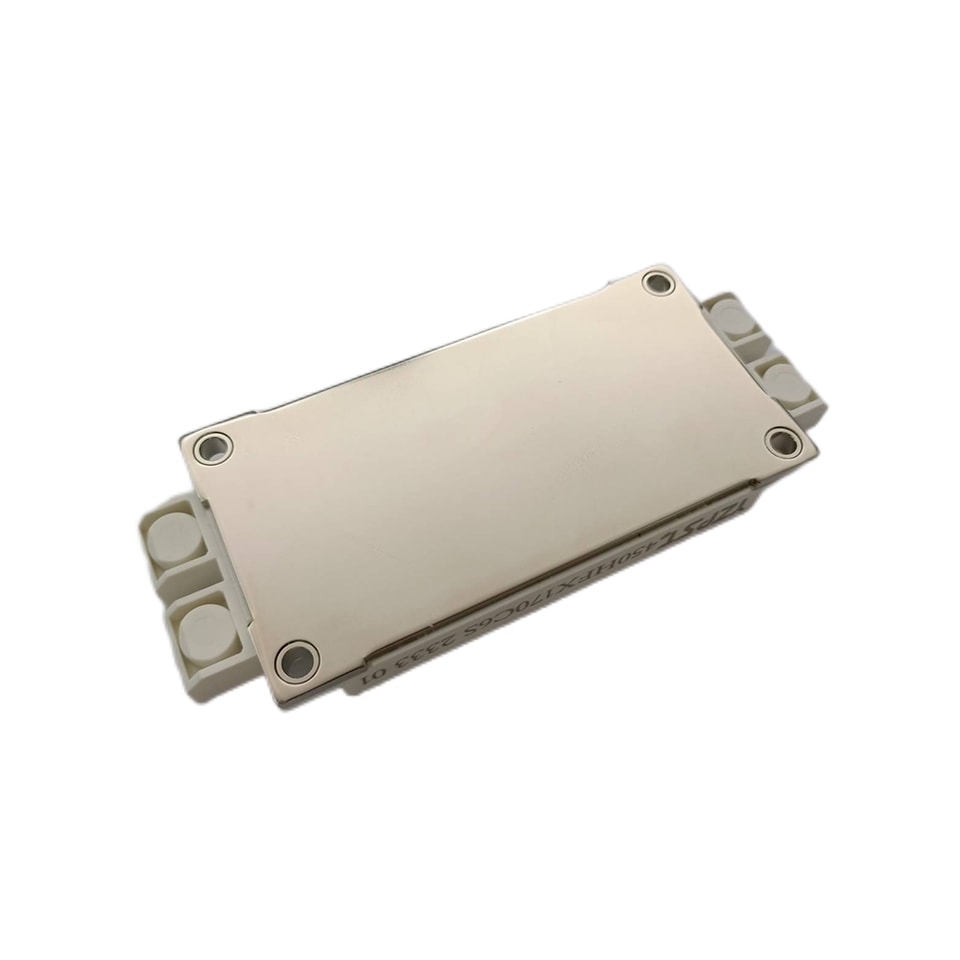

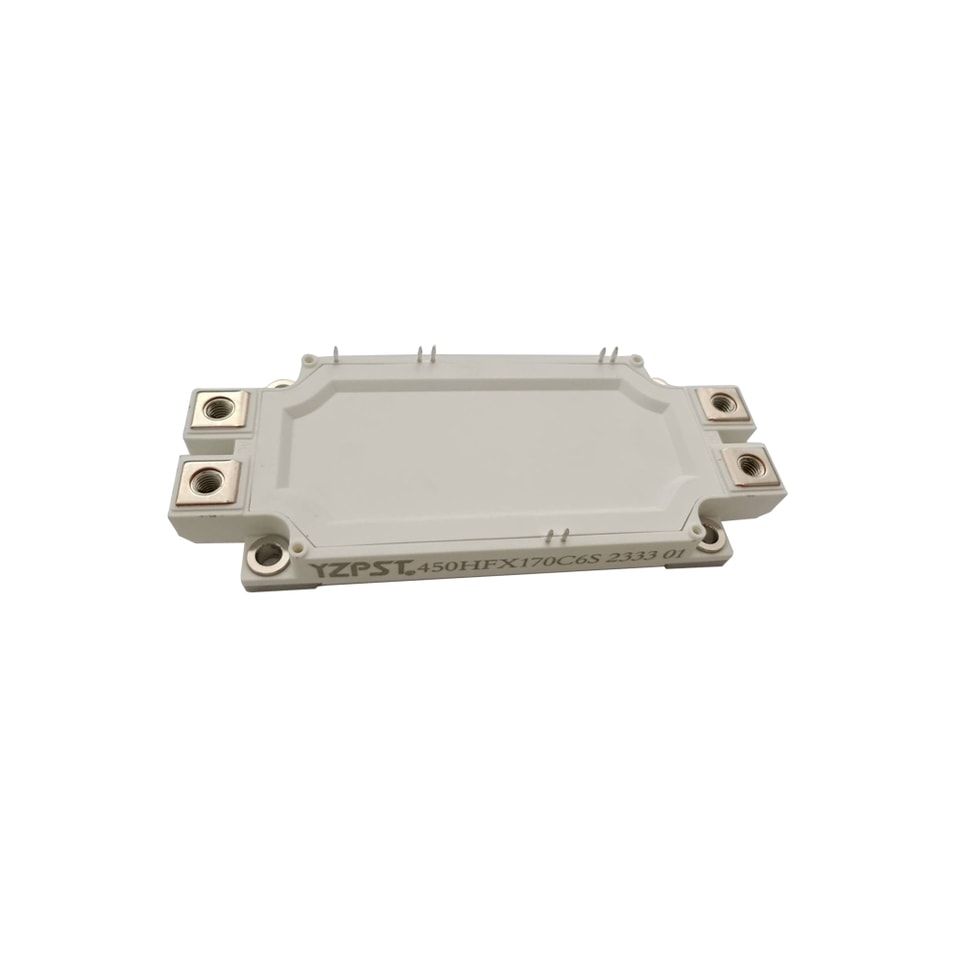

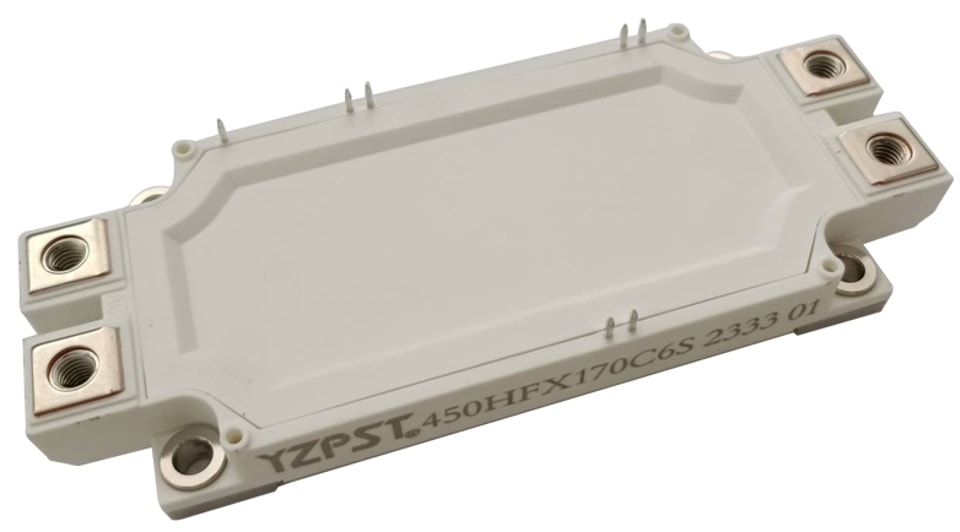

YZPST-GD450HFX170C6S وحدة IGBT
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
وحدة IGBT
YZPST-450HFX170C6S
1700V/450A وحدتان في حزمة واحدة
الوصف العام
توفر وحدة القدرة IGBT انخفاضًا فائقًا
فقدان توصيل منخفض بالإضافة إلى قدرة تحمّل عالية لظروف القصر.
تم تصميمها لتطبيقات مثل
العاكسات العامة ووحدات UPS.
الميزات
تقنية IGBT خنادق منخفضة VCE(sat)
قدرة تحمّل لقصر الدائرة لمدة 10μs
VCE(sat) بمعامل درجة حرارة موجب
أقصى درجة حرارة للوصلة 175°م
هيكل منخفض الحث
دايود FWD مضاد للتوازي سريع وناعم الاستعادة العكسية
لوح قاعدة نحاسية معزول باستخدام تقنية DBC
نموذجي التطبيقات
عاكس لمحرك القيادة
مضخم قيادة مؤازر AC وDC
مزود طاقة غير منقطع
IGBT
الرمز | الوصف | القيمة | الوحدة |
VCES | جهد المجمع-الباعث | 1700 | V |
VGES | جهد البوابة-الباعث | ±20 | V |
IC | تيار المجمع @ TC=25oC @ TC= 100oC | 706 450 | A |
ICM | تيار المجمع النبضي tp=1ms | 900 | A |
PD | أقصى تبديد قدرة @ T =175oC | 2542 | واط |
ديود
الرمز | الوصف | القيمة | الوحدة |
VRRM | الجهد العكسي الأقصى المتكرر | 1700 | V |
IF | تيار التوصيل الأمامي المستمر للديود | 450 | A |
IFM | أقصى تيار أمامي للديود tp=1ms | 900 | A |
وحدة
الرمز | الوصف | القيمة | الوحدة |
Tjmax | أقصى درجة حرارة للوصلة | 175 | oC |
Tjop | درجة حرارة الوصلة أثناء التشغيل | -40 إلى +150 | oC |
TSTG | نطاق درجة حرارة التخزين | -40 إلى +125 | oC |
VISO | جهد العزل RMS، f=50Hz، t=1min | 4000 | V |
IGBT الخصائص TC=25°م ما لم يُذكر خلاف ذلك
| الرمز | المعلمة | ظروف الاختبار | الحد الأدنى | النوعي | الحد الأقصى | الوحدة |
| IC=450A,VGE=15V, Tj=25oC | 1.85 | 2.2 | ||||
| VCE(sat) | المجمّع إلى الباعث | IC=450A,VGE=15V, Tj=125oC | 2.25 | V | ||
| جهد التشبع | IC=450A,VGE=15V, Tj=150oC | 2.35 | ||||
| VGE(th) | عتبة البوابة-الباعث الجهد | IC= 18.0mA,VCE=VGE، Tj=25oC | 5.6 | 6.2 | 6.8 | V |
| ICES | المجمع القطع-حالة الإيقاف | VCE=VCES,VGE=0V، | 5 | mA | ||
| التيار | Tj=25oC | |||||
| IGES | تسرّب البوابة-الباعث التيار | VGE=VGES,VCE=0V، Tj=25oC | 400 | nA | ||
| RGint | مقاومة البوابة الداخليةance | 1.67 | أوم | |||
| Cies | سعة الإدخال | VCE=25V,f=1MHz, | 54.2 | nF | ||
| Cres | انتقال عكسي | VGE=0V | 1.32 | nF | ||
| السعة | ||||||
| QG | شحنة البوابة | VGE=- 15…+15V | 4.24 | μC | ||
| td(on) | زمن تأخير التشغيل | 179 | ns | |||
| tr | زمن الارتفاع | 105 | ns | |||
| td(إيقاف) | إيقاف التشغيل زمن التأخير | VCC=900V,IC=450A, RG=3.3Ω,VGE=±15V, Tj=25oC | 680 | ns | ||
| tf | زمن الانخفاض | 375 | ns | |||
| Eon | عند التشغيل التبديل | 116 | mJ | |||
| التيار القصير | ||||||
| Eإيقاف | التحويل عند الإيقاف | 113 | mJ | |||
| التيار القصير | ||||||
| td(on) | زمن تأخير التشغيل | 208 | ns | |||
| tr | زمن الارتفاع | 120 | ns | |||
| td(إيقاف) | إيقاف التشغيل زمن التأخير | VCC=900V,IC=450A, RG=3.3Ω,VGE=±15V, Tj= 125oC | 784 | ns | ||
| tf | زمن الانخفاض | 613 | ns | |||
| Eon | عند التشغيل التبديل | 152 | mJ | |||
| التيار القصير | ||||||
| Eإيقاف | التحويل عند الإيقاف | 171 | mJ | |||
| التيار القصير | ||||||
| td(on) | زمن تأخير التشغيل | 208 | ns | |||
| tr | زمن الارتفاع | 120 | ns | |||
| td(إيقاف) | إيقاف التشغيل زمن التأخير | VCC=900V,IC=450A, RG=3.3Ω,VGE=±15V, Tj= 150oC | 800 | ns | ||
| tf | زمن الانخفاض | 720 | ns | |||
| Eon | عند التشغيل التبديل | 167 | mJ | |||
| التيار القصير | ||||||
| Eإيقاف | التحويل عند الإيقاف | 179 | mJ | |||
| التيار القصير | ||||||
| tP≤10μs,VGE=15V, | ||||||
| ISC | بيانات SC | Tj=150oC,VCC= 1000V, VCEM≤1700V | 1800 | A |
ديود الخصائص TC=25°م ما لم يُذكر خلاف ذلك
| الرمز | المعلمة | ظروف الاختبار | الحد الأدنى | النوعي | الحد الأقصى | الوحدة |
| جهد التوصيل للأديود | IF=450A,VGE=0V,Tj=25oC | 1.8 | 2.25 | |||
| VF | الجهد | IF=450A,VGE=0V,Tj= 125oC | 1.95 | V | ||
| IF=450A,VGE=0V,Tj= 150oC | 1.9 | |||||
| Qr | الشحنة المسترجعة | VR=900V,IF=450A, | 105 | μC | ||
| IRM | الجهد العكسي الأقصى | -di/dt=4580A/μs,VGE=- 15 فولت Tj=25oC | 198 | A | ||
| تيار الاستعادة | ||||||
| Eاسترداد | الاسترداد العكسيالطاقة | 69 | mJ | |||
| Qr | الشحنة المسترجعة | VR=900V,IF=450A, | 187 | μC | ||
| IRM | الجهد العكسي الأقصى | -di/dt=4580A/μs,VGE=- 15 فولت Tj= 125oC | 578 | A | ||
| تيار الاستعادة | ||||||
| Eاسترداد | الاسترداد العكسيالطاقة | 129 | mJ | |||
| Qr | الشحنة المسترجعة | VR=900V,IF=450A, | 209 | μC | ||
| IRM | الجهد العكسي الأقصى | -di/dt=4580A/μs,VGE=- 15 فولت Tj= 150oC | 585 | A | ||
| تيار الاستعادة | ||||||
| Eاسترداد | الاسترداد العكسيالطاقة | 150 | mJ |

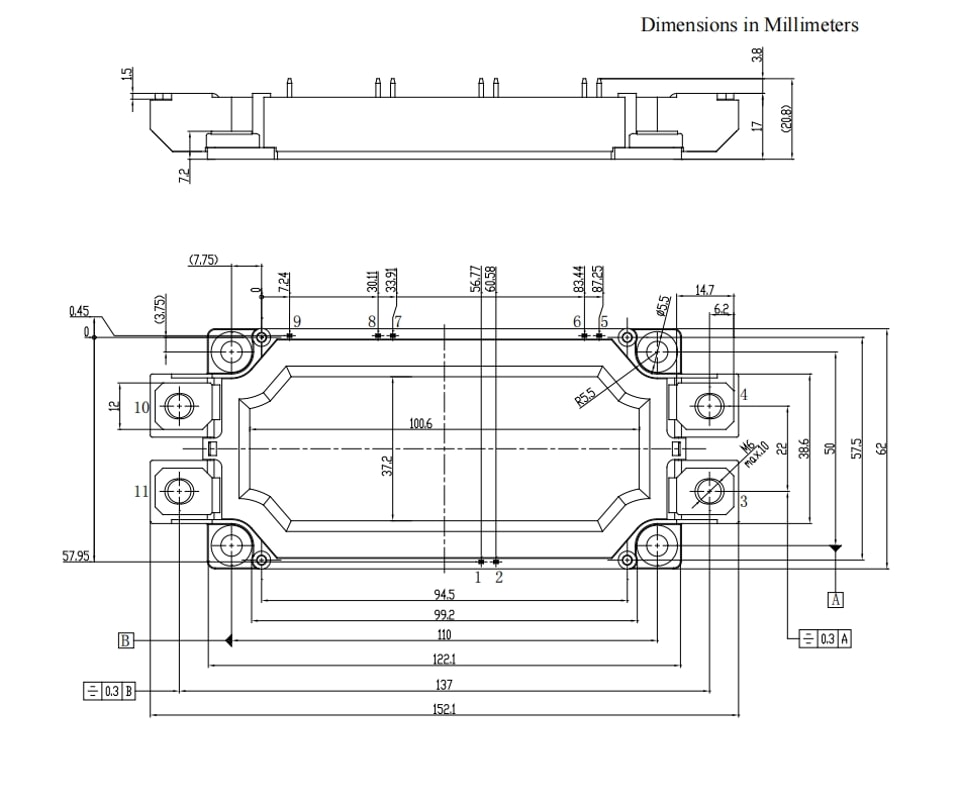

أبعاد العبوة
.jpg)
