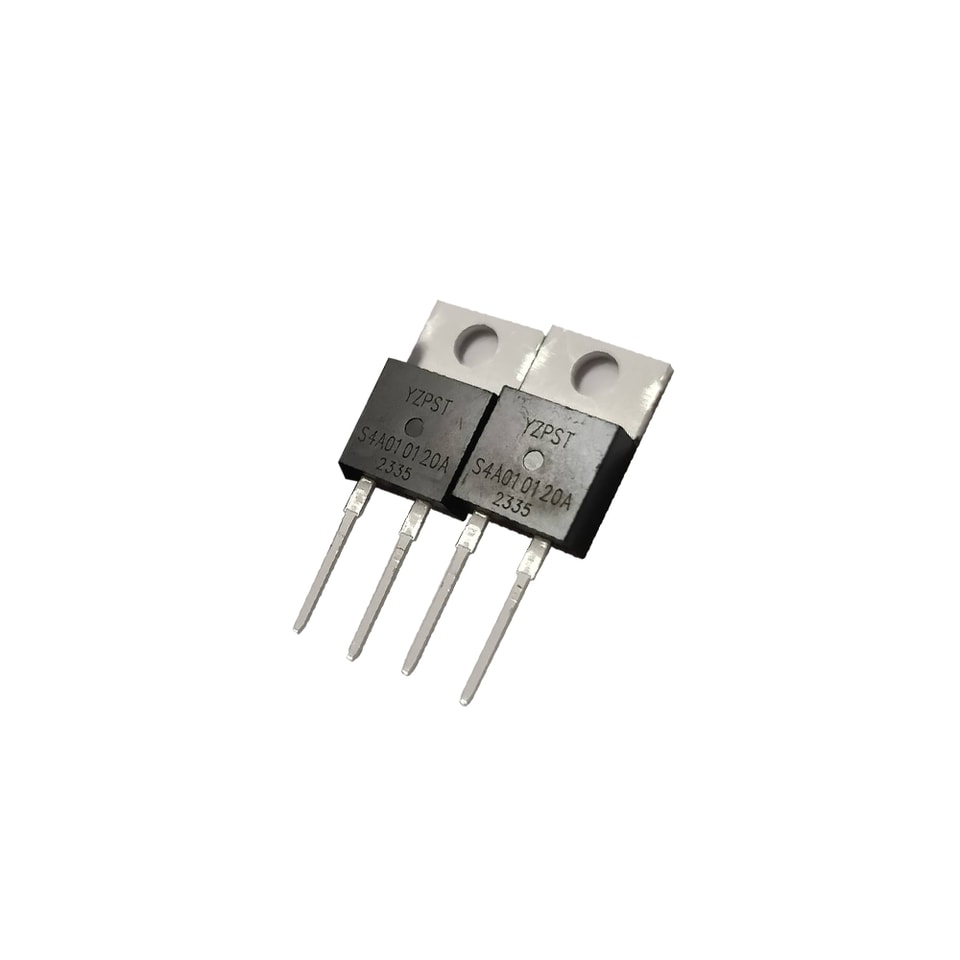

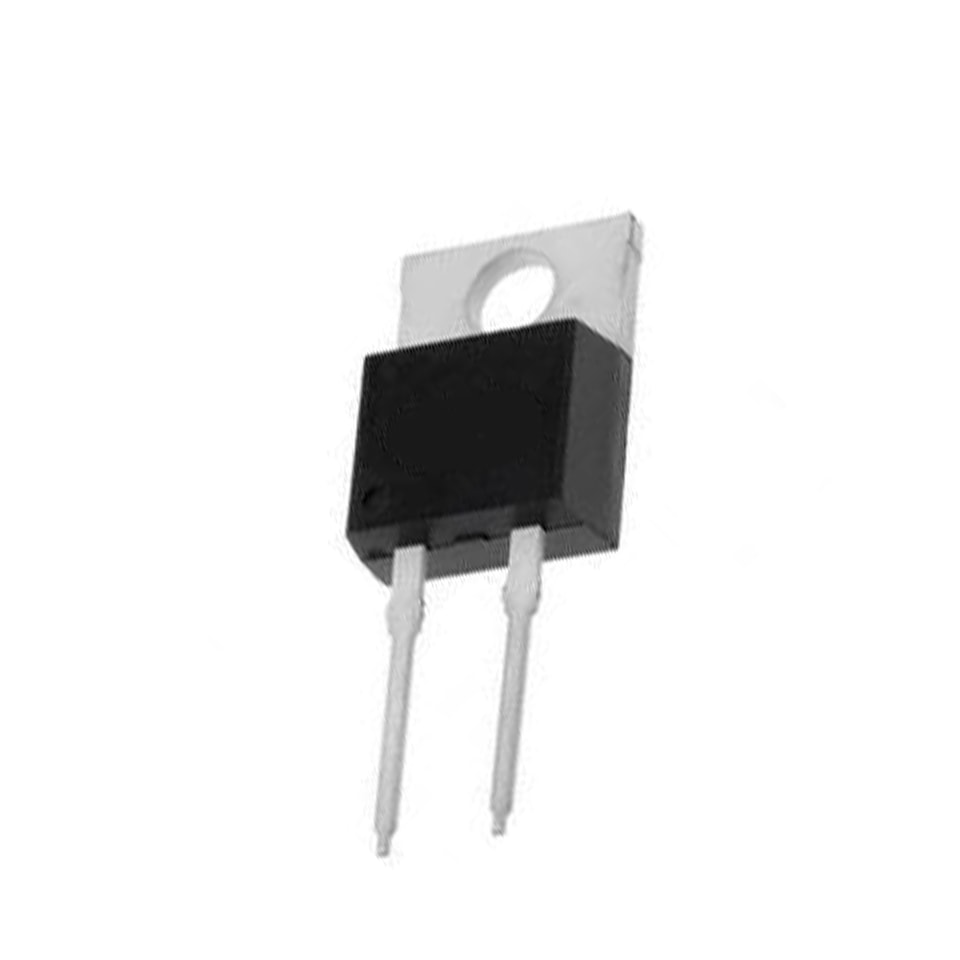

YZPST-S4A010120A

الرمزالرمز

المعلمةr

القيمةe

Uالوحدة

Tالاختبار الظروف

Nملاحظة

vRRM

متكرر الذروة الاستعادة الجهد

1200

V

TC = 25C

vRSM

نبضة اندفاعية جهد الانعكاس الأقصى

1200

V

TC = 25C

vR

حجب التيار المستمرحجب التيار المستمر الجهد

1200

V

TC = 25C

 IF

 تيار أماميt

30

14

10

 A

TC ≤ 25C

TC ≤ 135C

TC ≤ 150C

IFSM

غير متكررفعّالة أمامي نبضة اندفاعية التيار

95

A

TC = 25C، tp = 8.3ms, موجة نصف جيبية

Pالإجمالي

تبديد القدرةتبديد القدرة

150

واط

TC = 25C

الشكل.3

TC

أقصىm الغلاف الحرارة

150

C

TJ ، TSTG

Oتشغيلي الوصلة و التخزين الحرارة

-55 إلى 175

C

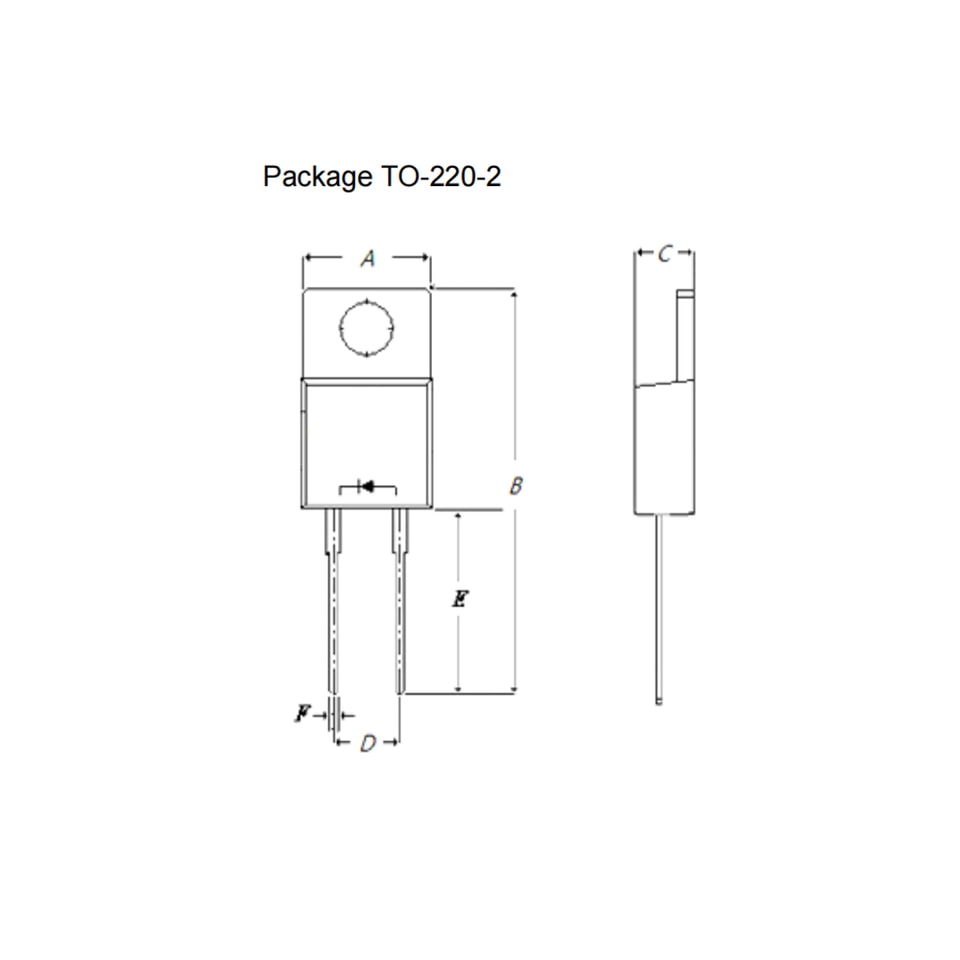

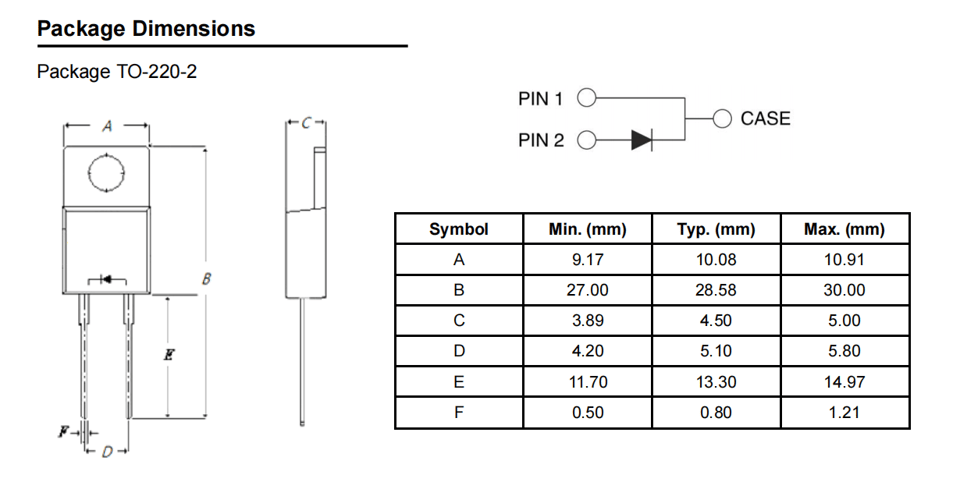

TO-عزم التثبيت 220

1

نيوتن·متر

برغي M3w

الرمزالرمز

المعلمةr

نموذجي.

الحد الأقصى

Uالوحدة

Tالاختبار الظروف

Nملاحظة

VF

الجهد الأماميtage

1.55

2.2

1.8

2.5

V

IF = 10A, TJ = 25C

IF = 10A, TJ 175C

الشكل.1

 IR

التيار العكسيt

2

10

20

200

µA

VR = 1200V, TJ = 25C

VR = 1200V, TJ 175C

الشكل.2

 C

السعة الكلية

650

49

40

 /

pF

VR = 0V, TJ = 25C, f = 1MHz    VR = 400V, TJ = 25C, f = 1MHz VR = 800V, TJ = 25C, f = 1MHz

الشكل.5

إجمالي الشحنة السعوية

29

/

nC

VR = 800V, IF = 10A

di/dt = 200A/µs, TJ = 25C

الشكل.4
