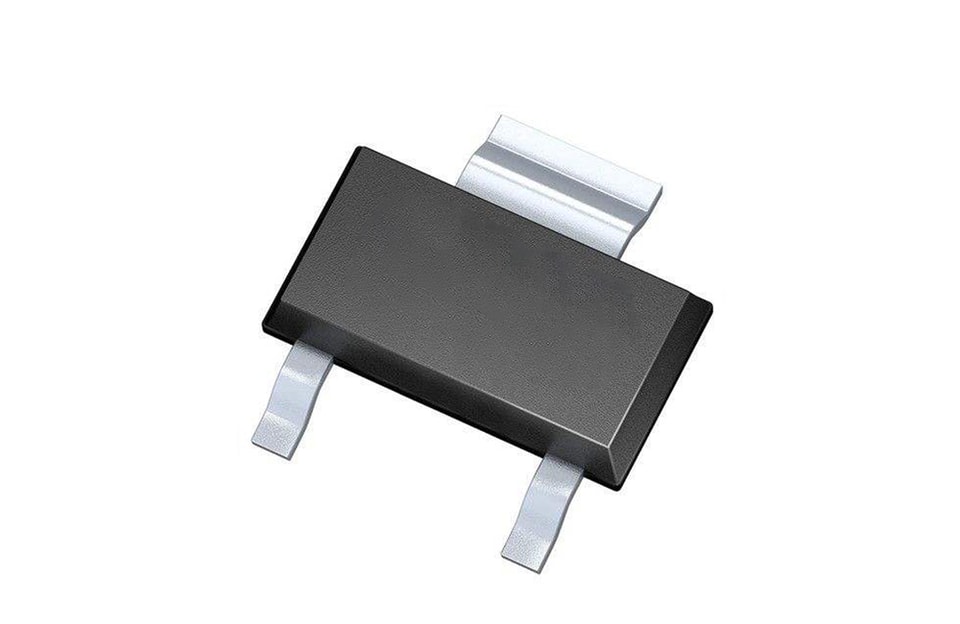

YZPST-CR03

الحدود القصوى المطلقة

المعلمة

الرمز

القيمة

الوحدة

نطاق درجة حرارة الوصلة أثناء التخزين

Tstg

-40 ~150

℃

مدى درجة حرارة الوصلة أثناء التشغيل

Tj

-40~125

℃

الجهد الأقصى المتكرر في حالة الإيقاف (T =25℃)

VDRM

1400

V

الجهد العكسي الأقصى المتكرر (T =25℃)

VRRM

1400

V

جهد الإيقاف الأقصى غير المتكرر عند الاندفاع

VDSM

V_DRM+100

V

الجهد العكسي الأقصى غير المتكرر

VRSM

V_RRM+100

V

تيار الحالة الموصلة RMS

IT(RMS)

1.25

A

تيار الذروة العابر غير المتكرر في حالة التوصيل

(180° زاوية التوصيل، F=50Hz)

ITSM

20

A

I2قيمة t للانصهار (tp=10ms)

I2t

2.0

A2S

المعدل الحرج لارتفاع تيار الحالة الموصلة

(I =2×IGT, tr ≤ 100 ns)

di/dt

50

A/ميكروثانية

تيار البوابة الأقصى

IGM

1.0

A

تبديد القدرة المتوسطة للبوابة

PG(AV)

0.1

واط

الحد الأقصىdدرجة حرارة الوصلة للأداة

لأغراض اللحام(لـ10 ثوانٍ كحدّ أقصىالحد الأقصى)

T_L

260

℃

مستوى ESD

HBM

الفئة 3 (4000-16000V)

مستوى الحساسية للرطوبة

MSL

ثلاثي المستويات

(30℃،60%RH،168h)

المقاومات الحرارية

الرمز

المعلمة

القيمة

الوحدة

Rth(j-a)

من الوصلة إلى الوسط المحيط (DC)

60

℃/W

Rth(j-t)

من الوصلة إلى الوسادة (DC)

25

الخصائص الكهربائية (T=25℃ ما لم يُذكر خلاف ذلك)

الرمز

ظروف الاختبار

القيمة

الوحدة

الحد الأدنى

النموذجي

MAX.

IGT

V =12V R =140Ω

20

50

100

µA

VGT

-

0.8

1.0

V

VGD

V_D=V_DRMTj=125℃ R=1KΩ

0.2

V

I_L

I_G=1.2I_GT

-

-

6

mA

I_ع

IT=50mA

-

-

5

mA

dV/dt

VD=600V ,RGK=1KΩ, Tj=110℃

100

-

-

V/μs

الخصائص الساكنة

الرمز

المعلمة

القيمة(MAX.)

الوحدة

VTM

ITM =2.5A tp=380μs

Tj =25℃

1.5

V

IDRM

VD=VDRMVR=VRRM

Tj =25℃

5

ميكروأمبير

IRRM

Tj =125℃

0.5

mA
