YZPST-SKM195GB066D
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

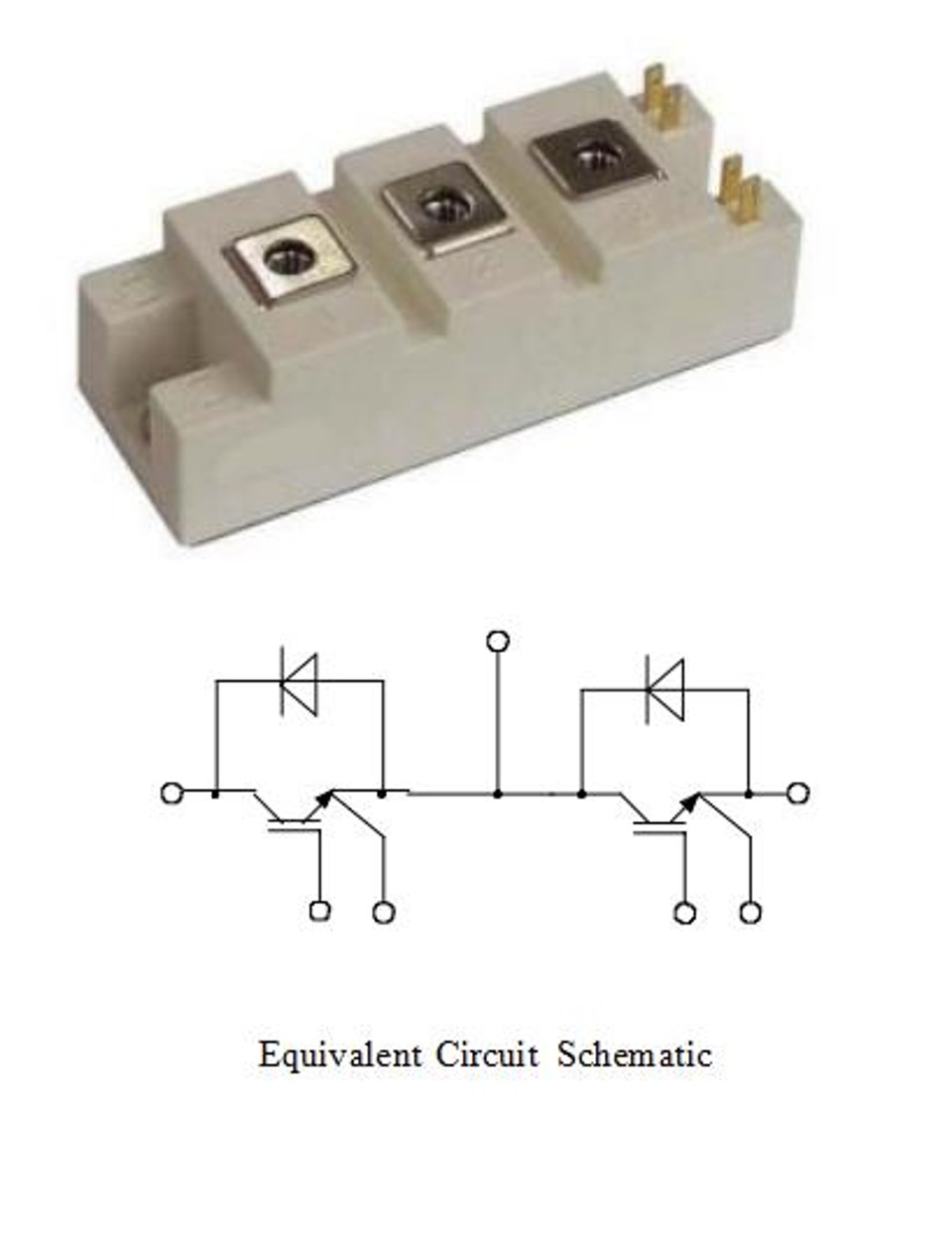

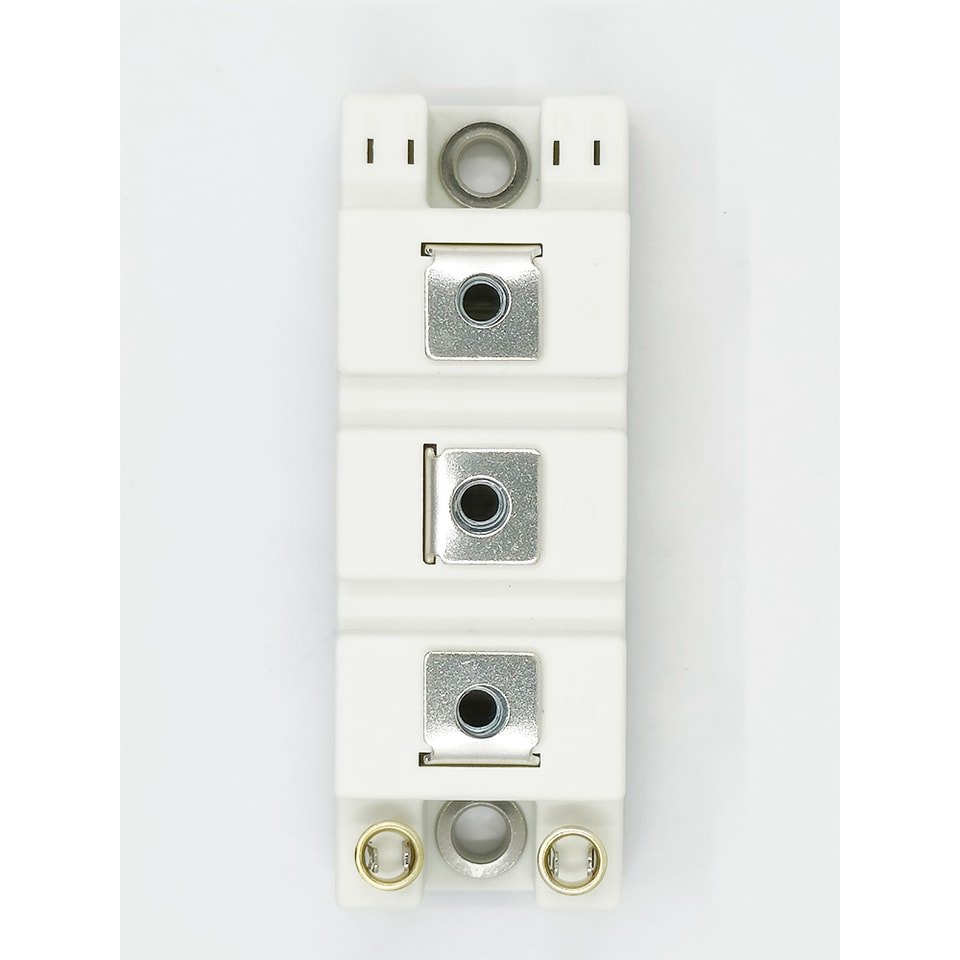

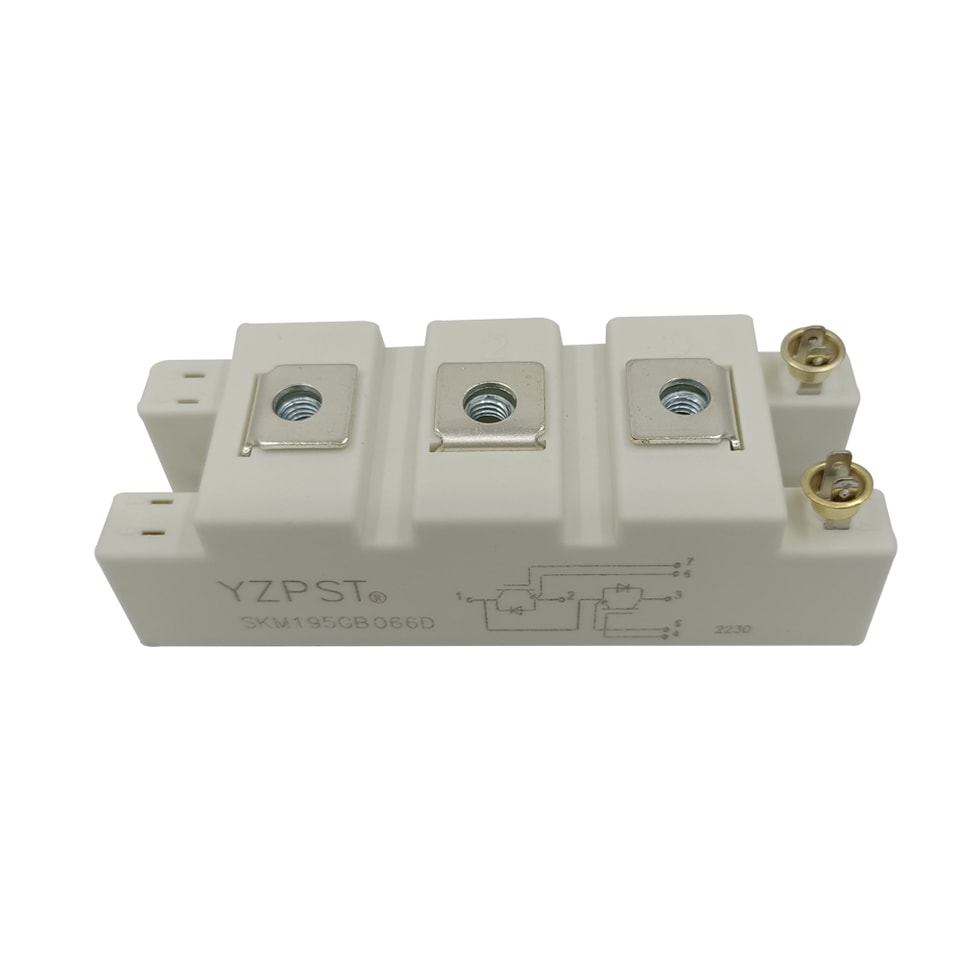

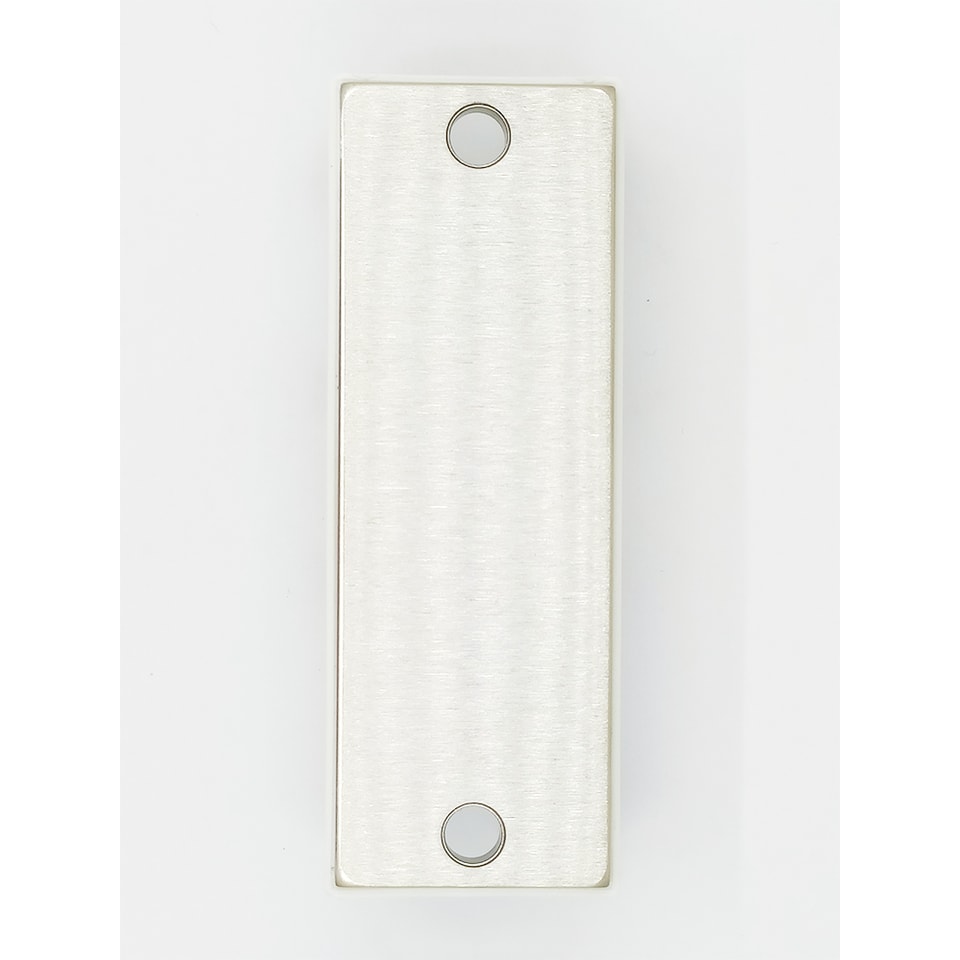

وحدة قدرة IGBT النوع: YZPST-SKM195GB066D
التطبيقات
عاكس لمحرك القيادة
مضخم قيادة مؤازرة للتيار المتناوب والمستمر
إمدادات الطاقة غير المنقطعة (UPS)
آلة لحام بالتحويل الناعم
الميزات
جهد Vce(sat) منخفض مع تقنية Trench Field-stop
Vce(sat) مع معامل درجة حرارة موجب
يشمل FWD المضاد المتوازي سريع الاسترداد وناعم الاسترداد
قدرة عالية على تحمل القصر (10us)
هيكل وحدة منخفض المحاثة
أقصى درجة حرارة للوصلة 175℃
مطلق الحد الأقصى المطلقة
المعلمة | الرمز | الظروف | القيمة | الوحدة |
جهد المجمع-الباعث | VCES | VGE=0V, IC =1mA, Tvj=25℃ | 650 | V |
تيار المجمع المستمر | IC | Tc=100℃ | 200 | A |
تيار المجمع الأقصى | ICRM | tp=1ms | 400 | A |
جهد البوابة-الباعث | VGES | Tvj=25℃ | ±20 | V |
إجمالي تبديد القدرة (عاكس IGBT) | Ptot | Tc=25℃ Tvjmax=175℃ | 695 | واط |
خصائص IGBT
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| جهد عتبة البوابة-الباعث | VGE(th) | VGE=VCE، IC =3.2mA، Tvj=25℃ | 5.1 | 5.8 | 6.3 | V |
| VCE=650V، VGE=0V، Tvj=25℃ | 1 | mA | ||||
| تيار القطع للمجمّع-الباعث | ICES | VCE=650V، VGE=0V، Tvj=125℃ | 5 | mA | ||
| المجمّع-الباعث | Ic=200A، VGE=15V، Tvj=25℃ | 1.45 | 1.95 | V | ||
| جهد التشبع | VCE(sat) | Ic=200A، VGE=15V، Tvj=125℃ | 1.65 | V | ||
| سعة الإدخال | Cies | VCE=25V,VGE =0V, | 12.3 | nF | ||
| سعة النقل العكسي | Cres | f=1MHz, Tvj=25℃ | 0.37 | nF | ||
| مقاومة البوابة الداخلية | Rgint | 1 | أوم | |||
| زمن تأخير التشغيل | td(on) | 48 | Ns | |||
| زمن الارتفاع | tr | IC =200 A | 48 | Ns | ||
| زمن تأخير الإطفاء | td(off) | VCE =300 V | 348 | Ns | ||
| زمن الانخفاض | tf | VGE = ±15V | 58 | Ns | ||
| تبديد الطاقة أثناء زمن التشغيل | Eon | RG = 3.6Ω | 2.32 | mJ | ||
| تبديد الطاقة أثناء زمن الإيقاف | Eoff | Tvj=25℃ | 5.85 | mJ | ||
| زمن تأخير التشغيل | td(on) | 48 | Ns | |||
| زمن الارتفاع | tr | IC =200 A | 48 | Ns | ||
| زمن تأخير الإيقاف | td(off) | VCE =300V | 364 | Ns | ||
| زمن الانخفاض | tf | VGE = ±15V | 102 | Ns | ||
| تبديد الطاقة أثناء زمن التشغيل | Eon | RG =3.6Ω | 3.08 | mJ | ||
| تبديد الطاقة أثناء زمن الإيقاف | Eoff | Tvj=125℃ | 7.92 | mJ | ||
| بيانات القصر | Isc | Tp≤10us، VGE=15V، Tvj=150℃، Vcc=300V، VCEM≤650V | 1000 | A | ||
خصائص الدايود
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| تيار التوصيل المستمر للدايود | IF | Tc=100℃ | 200 | A | ||
| تيار الذروة الأمامي للدايود | IFRM | 400 | A | |||
| IF=200A، Tvj=25℃ | 1.55 | 1.95 | V | |||
| جهد أمامي | VF | IF=200A، Tvj=125℃ | 1.5 | V | ||
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| الشحنة المسترجعة | Qrr | 8.05 | uC | |||
| IF =200 A | ||||||
| VR=300V | ||||||
| تيار الذروة للاستعادة العكسية | Irr | -diF/dt =4200A/us | 148 | A | ||
| طاقة الاستعادة العكسية | Erec | Tvj=25℃ | 1.94 | mJ | ||
| الشحنة المسترجعة | Qrr | 16.9 | uC | |||
| IF =200 A | ||||||
| VR=300V | ||||||
| تيار الذروة للاستعادة العكسية | Irr | -diF/dt =4200A/us | 186 | A | ||
| طاقة الاستعادة العكسية | Erec | Tvj=125℃ | 3.75 | mJ | ||
خصائص الوحدة TC=25°C ما لم يُذكر خلاف ذلك
| المعلمة | الرمز | الظروف | القيمة | الوحدة | ||
| الحد الأدنى | النوعي | الحد الأقصى | ||||
| جهد العزل | Visol | t=1min,f=50Hz | 2500 | V | ||
| أقصى درجة حرارة للوصلة | Tjmax | 150 | ℃ | |||
| درجة حرارة الوصلة أثناء التشغيل | Tvj op | -40 | 125 | ℃ | ||
| درجة حرارة التخزين | Tstg | -40 | 125 | ℃ | ||
| لكل عاكس IGBT | 0.19 | K/W | ||||
| من الوصلة إلى الغلاف | R θjc | لكل عاكس الدايود | 0.31 | K/W | ||
| من الغلاف إلى المبدد الحراري | R θcs | مع استخدام شحم موصل | 0.085 | K/W | ||
| عزم أقطاب الوحدة | Mt | الموصى به (M5) | 2.5 | 5 | ن·م | |
| عزم تثبيت الوحدة على المبدد الحراري | Ms | موصى به (M6) | 3 | 5 | ن·م | |
| وزن الوحدة | G | 150 | g | |||

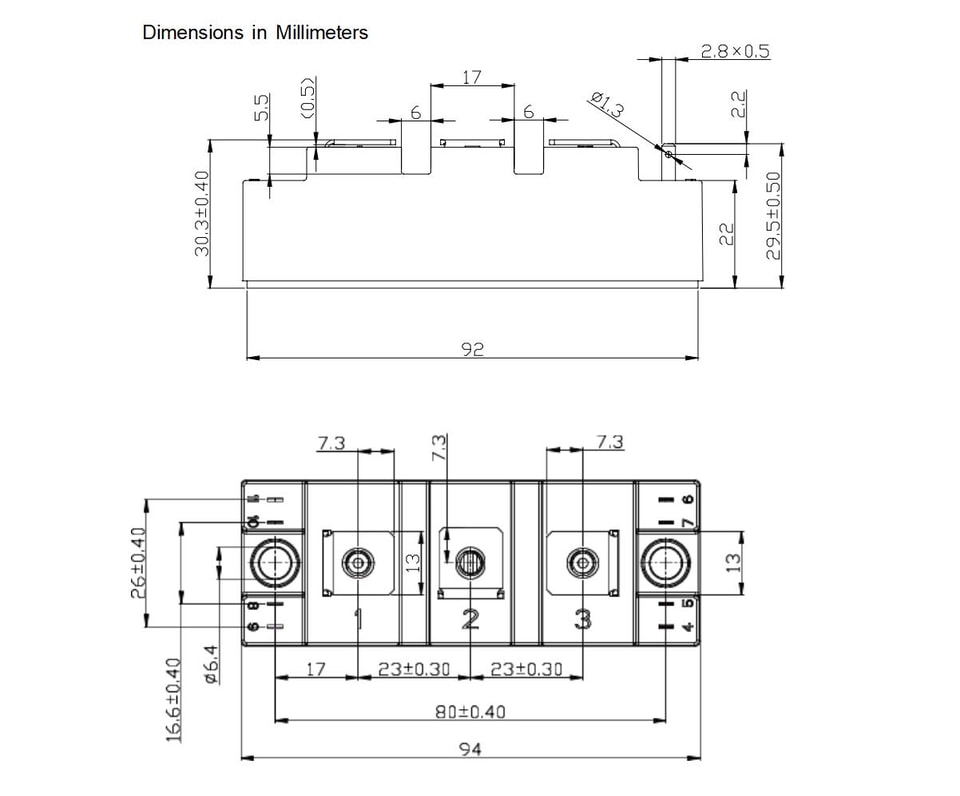

العبوة الأبعاد
لمزيد من المعلومات حولYZPST-SKM195GB066Dيرجى تنزيل ملف PDF أعلاه بعنوان YZPST-SKM195GB066D-R090 "
