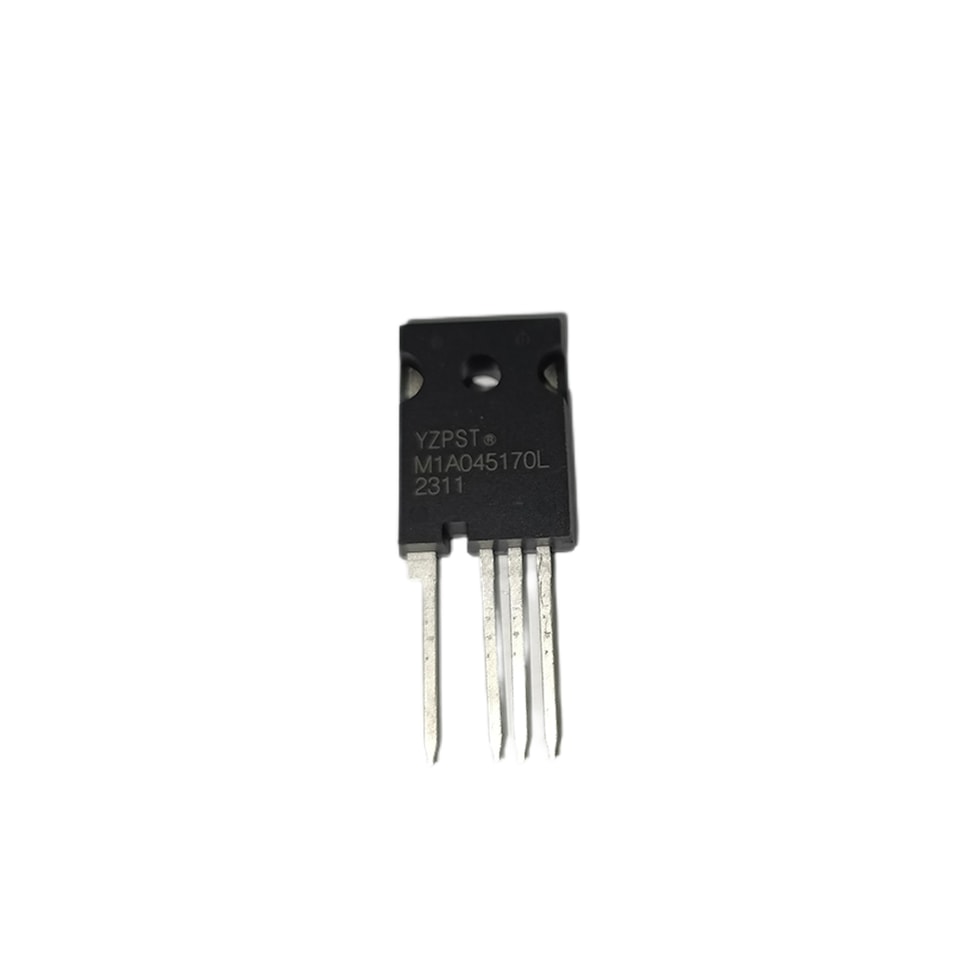

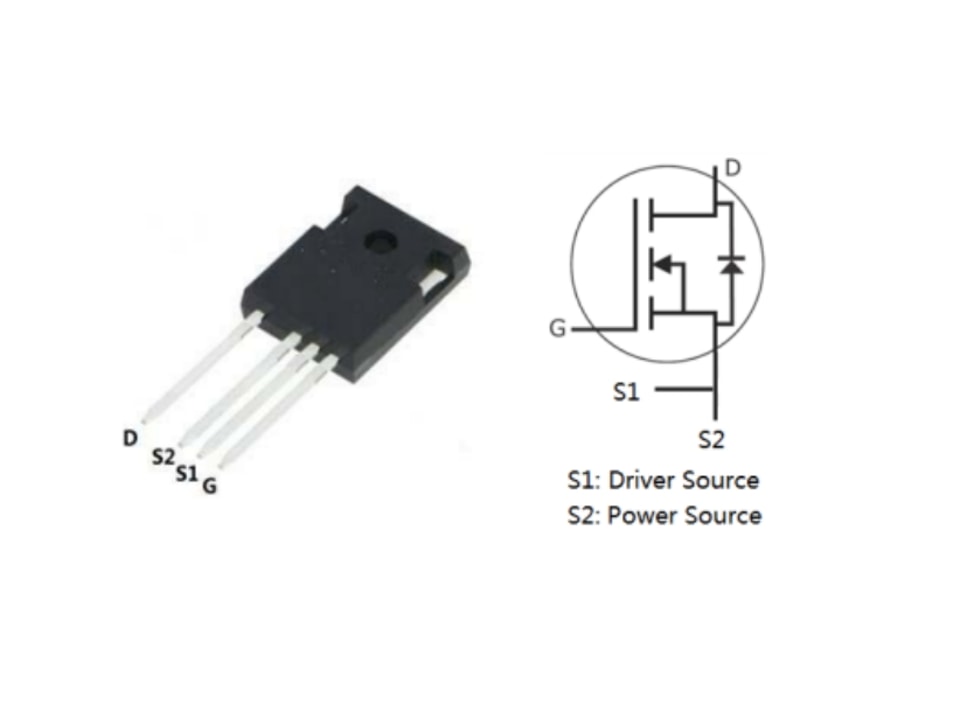

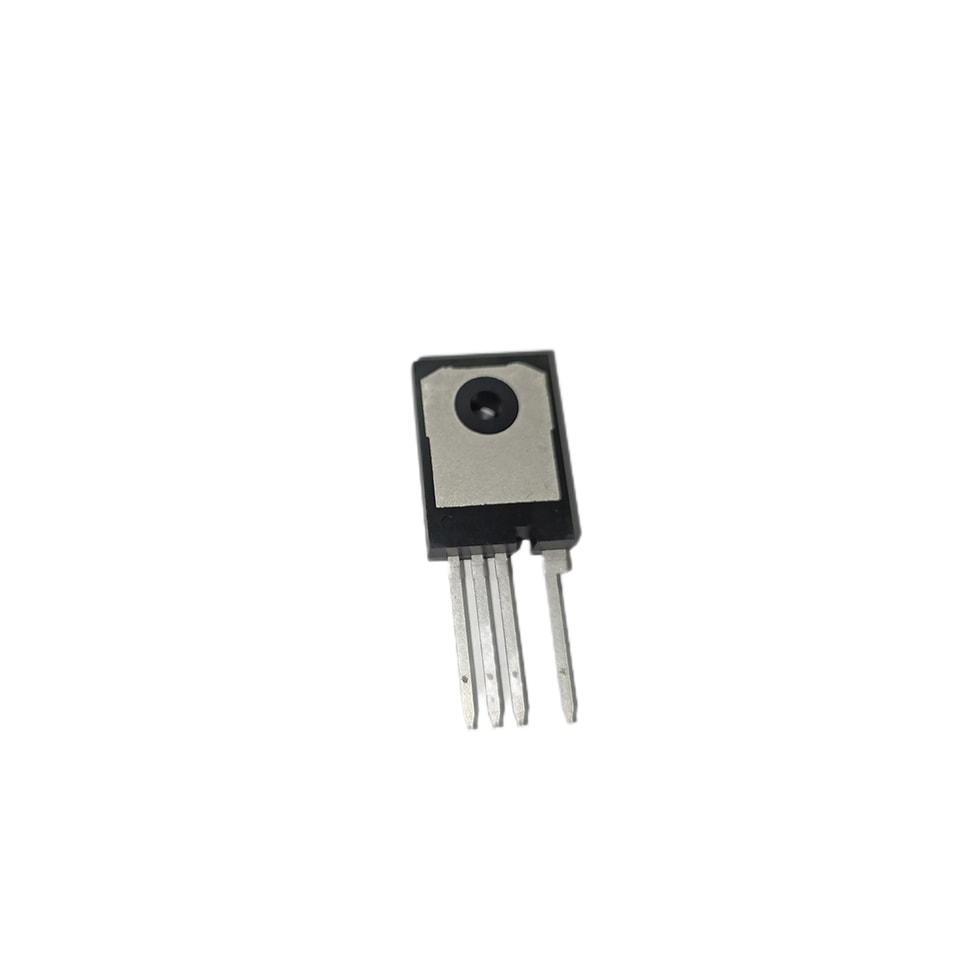

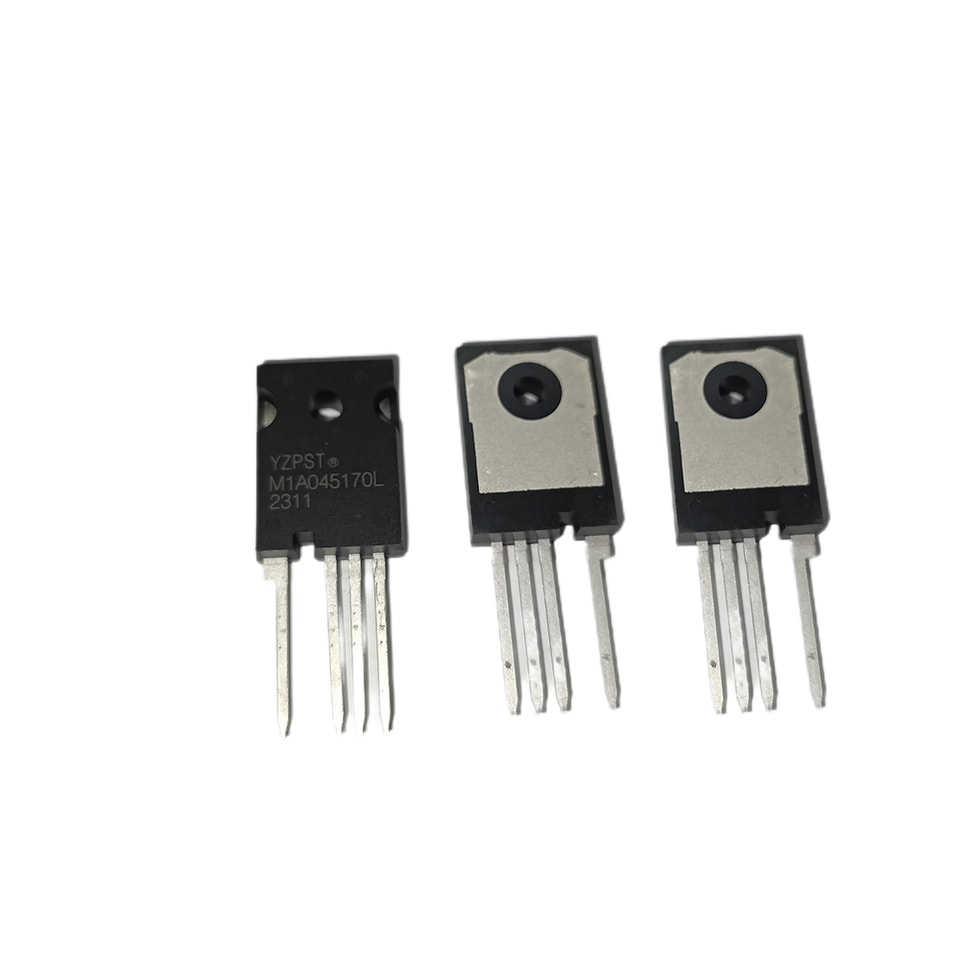

رقم القطعة: YZPST-M1A045170L
ترانزستور MOSFET قدرة من كربيد السيليكون
(قناة N بنمط التعزيز)
الميزات
تبديل عالي السرعة مع سعات طفيلية منخفضة
جهد حجب عالٍ مع مقاومة تشغيل منخفضة
سهل التوازي وبسيط القيادة
مقاوم لقفل التيار
خالٍ من الهالوجين ومتوافق مع RoHS
المزايا
كفاءة أعلى للنظام
تقليل متطلبات التبريد
كثافة قدرة أعلى
زيادة تردد التبديل في النظام
التطبيقات
عاكسات شمسية
مزودات طاقة تبديلية
محولات DC/DC عالية الجهد
محرك تشغيل

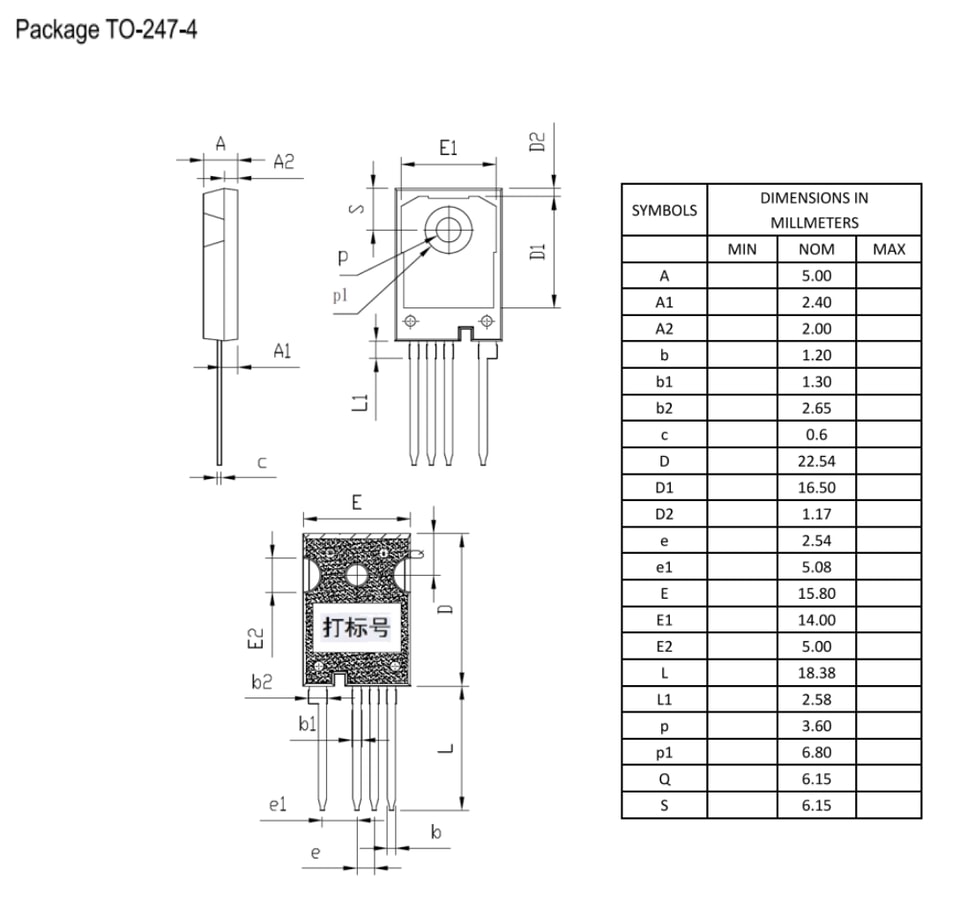

الجزء العدد | العبوة | الوسم |
M1A045170L | TO-247-4L | M1A045170L |
الحد الأقصى المطلقة (Tc = 25°C ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | القيمة | الوحدة | ظروف الاختبار | ملاحظة |
| VDSmax | جهد المصرف-المصدر | 1700 | V | VGS = 0 V، ID = 100 μA | |
| VGSmax | جهد البوابة-المصدر | -0.4 | V | القيم القصوى المطلقة | |
| VGSop | جهد البوابة-المصدر | -0.25 | V | القيم التشغيلية الموصى بها | |
| ID | تيار المصرف المستمر | 85 | A | VGS = 20 V، TC = 25˚C | |
| 55 | VGS = 20 V، TC = 100˚C | ||||
| ID(pluse) | تيار المصرف النبضي | 160 | A | عرض النبضة tP محدود بواسطة Tjmax | |
| PD | تبديد القدرة | 520 | واط | TC =25˚C، TJ =150℃ | |
| TJ، Tstg | درجة حرارة الوصلة ودرجة حرارة التخزين أثناء التشغيل | -55 إلى 175 | ℃ | ||
| TL | درجة حرارة اللحام | 260 | ℃ | 1.6 مم (0.063”) من الغلاف لمدة 10 ث | |
| Md | عزم التركيب | 1 | Nn | برغي M3 أو 6-32 | |
| 8.8 | رطل-بوصة |
الخصائص الكهربائيةs(Tc = 25°C ما لم يُذكر خلاف ذلك المحدد)
| الرمز | المعلمة | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | ظروف الاختبار | ملاحظة | |
| V(BR)DSS | المصرف–المصدر | 1700 | - | V | VGS = 0 V، ID = 100 μA | |||
| جهد الانهيار | ||||||||
| 2 | 2.6 | 4 | V | VDS = VGS، ID = 18mA | ||||
| VGS(th) | جهد عتبة البوابة | 1.9 | V | VDS = VGS، ID = 18mA، TJ =150°C | ||||
| IDSS | تيار المصرف عند جهد بوابة صفري | 2 | 100 | ميكروأمبير | VDS = 1700 V، VGS = 0 V | |||
| IGSS | تسرب البوابة-المصدر | 2 | uA | VGS = 20 V، VDS = 0 V | ||||
| التيار | ||||||||
| المصرف-المصدر | 34 | 60 | ملي أوم | VGS = 20 V، ID = 50 A | ||||
| RDSON | مقاومة حالة التوصيل | 66 | VGS = 20 V، ID = 50A، TJ =150°C | |||||
| gfs | الموصلية العابرة | 16 | VGS = 20 V, ID = 50A | |||||
| 19 | S | VGS = 20 V، ID = 50A، TJ =150°C | ||||||
| C | سعة الإدخال | 4078 | ||||||
| oss | سعة الخرج | 167 | ||||||
| rss | السعة العكسية | 39 | بيكوفاراد | VDS =1000V,TJ=25°C,f=1MHz | ||||
| Eoss | طاقة مخزنة في Coss | 203 | μJ | |||||
| Eon | طاقة التبديل عند التشغيل | 1.9 | VDS = 1200 V, VGS = -5/20 V, ID = 50A, Rg(ext) = 2.5Ω, | |||||
| Eoff | طاقة التبديل عند الإيقاف | 0.3 | mJ | TJ=150°C | ||||
| tdon | زمن تأخير التشغيل | 21 | ||||||
| tr | زمن الصعود | 46 | VDS = 1200 V, VGS = -5/20 V, ID = 50A, Rg(ext)= 2.5Ω | |||||
| tdoff | زمن تأخير الإيقاف | 50 | ||||||
| tf | زمن الهبوط | 19 | ns | |||||
| Rgint | مقاومة البوابة الداخلية | 2.6 | VAC =25mV, f=1MHz | |||||
| Qgs | شحنة البوابة إلى المصدر | 44 | VDS = 1200 V, VGS = -5/20 V, ID = 50A | |||||
| Qgd | شحنة البوابة إلى المصرف | 84 | ||||||
| Qg | الشحنة الكلية للبوابة | 248 | nC |
الخصائص الكهربائيةs (Tc = 25°C ما لم يُذكر المحدد)
| الرمز | المعلمة | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | ظروف الاختبار | ملاحظة |
| VSD | ديود جهد أمامي | 6.1 | - | V | VGS = -5 V, ISD = 25 A | ||
| 5.2 | VGS = -5 V, ISD = 25 A,TJ =150°C | ||||||
| I | مستمر ديود أماميالأمامي التيار | 75 | A | VGS = -5V،Tc=25°C | |||
| S | |||||||
| trr | الاستعادة زمن الاسترداد | 126 | ns | VR= 1200 V, VGS = -5V, ID = 50A, di/dt=1400A/μS,, Tجول=150°C | |||
| Qrr | الاستعادة شحنة الاستعادة | 1360 | nC | ||||
| Irrm | الذروة الاستعادة العكسي التيار | 19 | A |
