YZPST-SDKF2X300-06B2
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

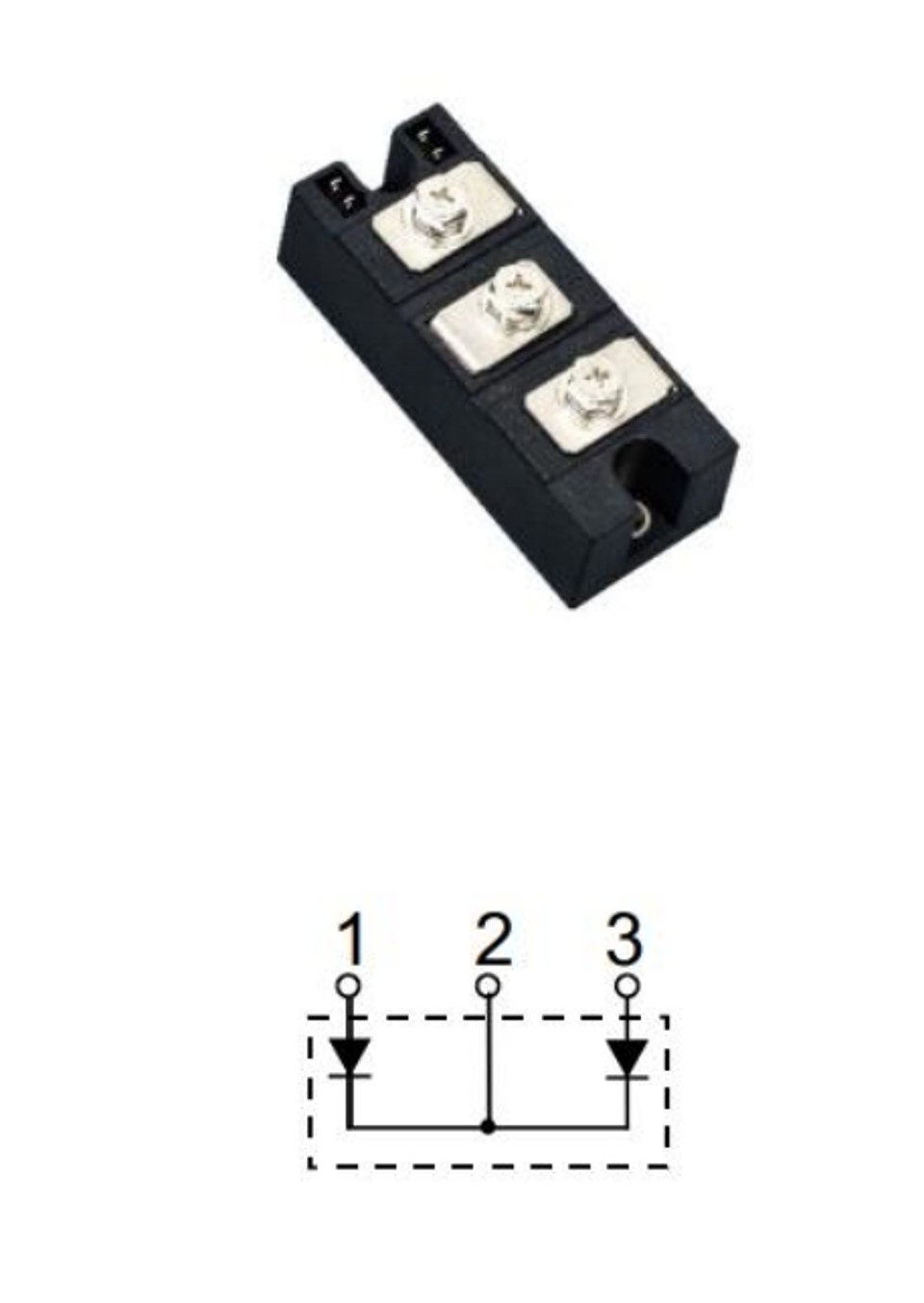

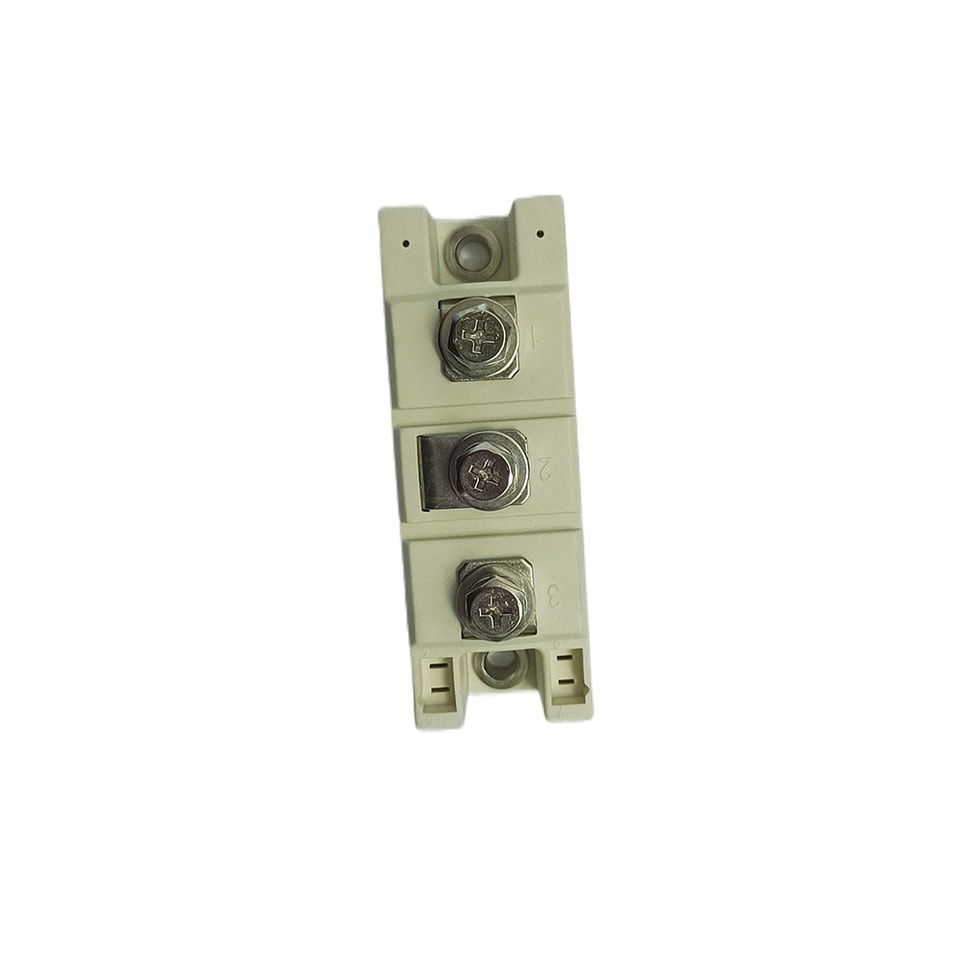

رقم القطعة: YZPST-SDKF2X300-06B2 وحدة FRED بقدرة 600 فولت و300 أمبير
ميزات المنتج
زمن استعادة عكسي فائق السرعة
خصائص استعادة عكسي سلسة
فقد استعادة عكسية منخفض
جهد أمامي منخفض
قدرة عالية على تحمل تيار الاندفاع
تيار تسرب منخفض
التطبيقات
آلة لحام عكسية
مزود طاقة غير منقطع
مزود طاقة للطلاء الكهربائي
منظف ولحام بالموجات فوق الصوتية
محول ومفرمل
تصحيح معامل القدرة
الحد الأقصى المطلق الحد الأقصى التصنيفات( T ج=25 ° C ما لم يُذكر المحدد)
الرمز | المعلمة/ظروف الاختبارns | القيم | الوحدة | |
VR | الحد الأقصى D.C. الاستعادة الجهد | 600 | V | |
VRRM | الحد الأقصى متكرر الجهد العكسي | |||
IF(AV) | المتوسط تيار أمامي | TC=75℃, لكل ديود | 300 |
A |
TC=75℃, لكل وحدة | 2X300 | |||
IF(القيمة الفعالة) | القيمة الفعالة تيار أمامي | TC=75°C, لكل ديود | 430 | |
IFSM | غير التيار الاندفاعي المتكرر أماميأمامي التيار | TJ=45℃,t=10/8.3مللي ثانية,موجة جيبية,50/60Hz | 2400/2640 | |
TJ= 150℃ ,t=10/8.3مللي ثانية,موجة جيبية,50/60Hz | 2160/2380 | |||
I2t | لـ الانصهار | TJ=45℃,t=10/8.3مللي ثانية,موجة جيبية,50/60Hz | 28800/29300 | A2S |
TJ= 150℃ ,t=10/8.3مللي ثانية,موجة جيبية,50/60Hz | 23300/23800 | |||
Pالإجمالي | قدرة التبديد,TC=25℃, | 875 | واط | |
TJ | درجة حرارة الوصلة | -40 إلى +150 | ℃ | |
TSTG | درجة حرارة التخزين مدى | -40 إلى +125 | ℃ | |
Vعزل | العزل جهد الانهيار | تيار متناوب, 50Hz(R.M.S)، t=1دقيقة/ 1s | 3000/3600 | V |
Md | الوحدة إلى المبدِّد الحراري | الموصى به（M6） | 4.7 | نيوتن·متر |
وحدة الأقطاب الكهربائية | الموصى به（M6） | 4.7 | نيوتن·متر | |
RthJC | المقاومة الحرارية من الوصلة إلى الغلاف (Per ديود ) | 0.143 | ℃ /W | |
الوزن |
| 170 | g | |
الخصائص الخصائص (T ج=25 ° C ما لم يُذكر المحدد)
| الرمز | المعلمة/ظروف الاختبارns | الحد الأدنى. | نموذجي. | الحد الأقصى. | الوحدة | ||
| IR | الحد الأقصى الاستعادة التسربالتيار | VR = 600V, TJ = 25℃ | 12 | mA | |||
| VR = 480V, TJ = 25/ 125℃ | 3/80 | ||||||
| VF | جهد أمامي | IF=150A,TJ=25/ 125℃ | 1.27/ 1.05 | V | |||
| IF=260A,TJ=25/ 125℃ | 1.36/ 1.19 | ||||||
| VTO | لإجراء حسابات فقدان القدرة فقط | 0.85 | V | ||||
| trr | الاستعادة العكسي الزمن(IF = 300A, d IF/dt = -400A/ μs, VR = 300V,TJ = 100℃) | 250 | 300 | ns | |||
| rT | 1.34 | m أوم | |||||
| IRRM | الحد الأقصى الاستعادة تيار الاستعادة | IF=300A, VR =300V, d IF/dt =- 400A/ μs | TJ = 25℃ | 44 | |||
| TJ = 100℃ | 66 | A | |||||
.jpg)

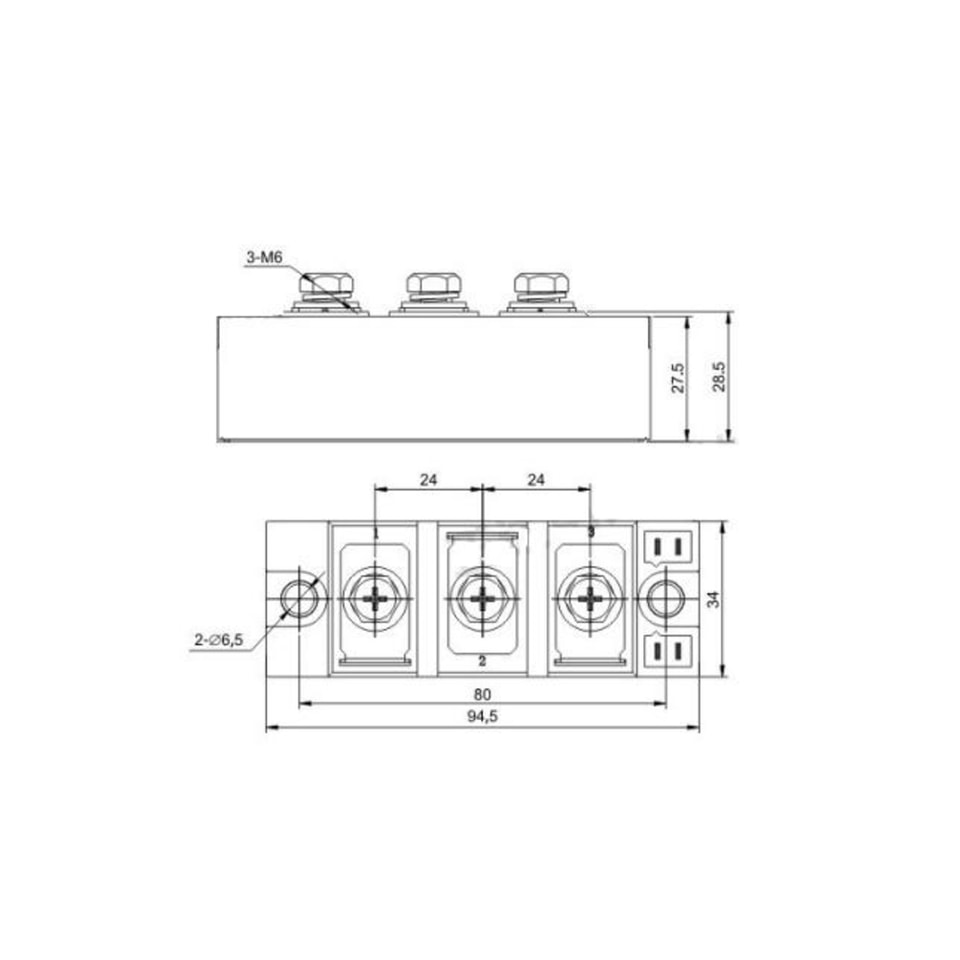

.jpg)
.jpg)
أجهزة أشباه الموصلات الكهربائية، ومكوّنات الحماية، وحلول الطاقة الصناعية.
