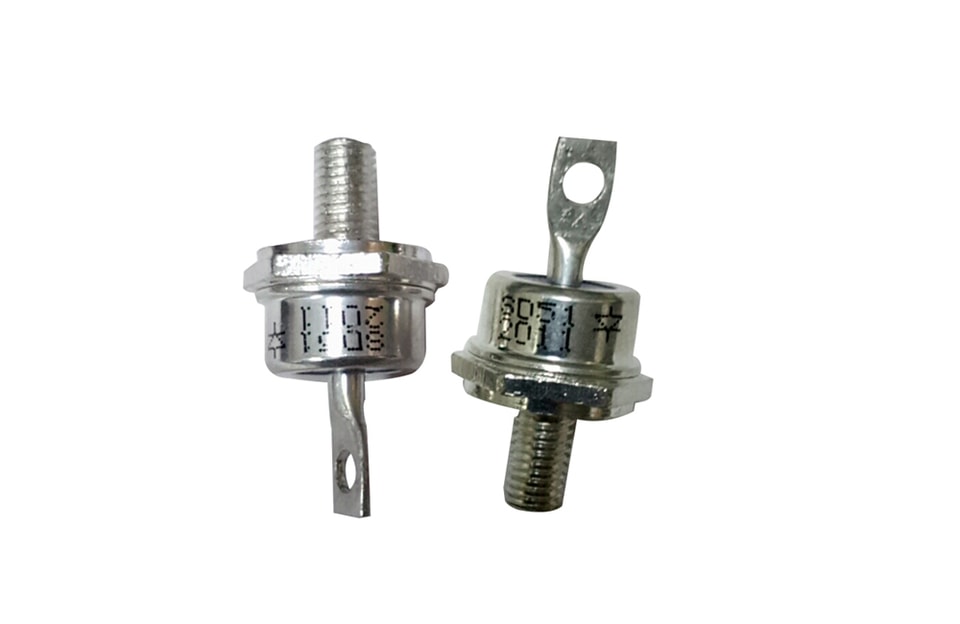

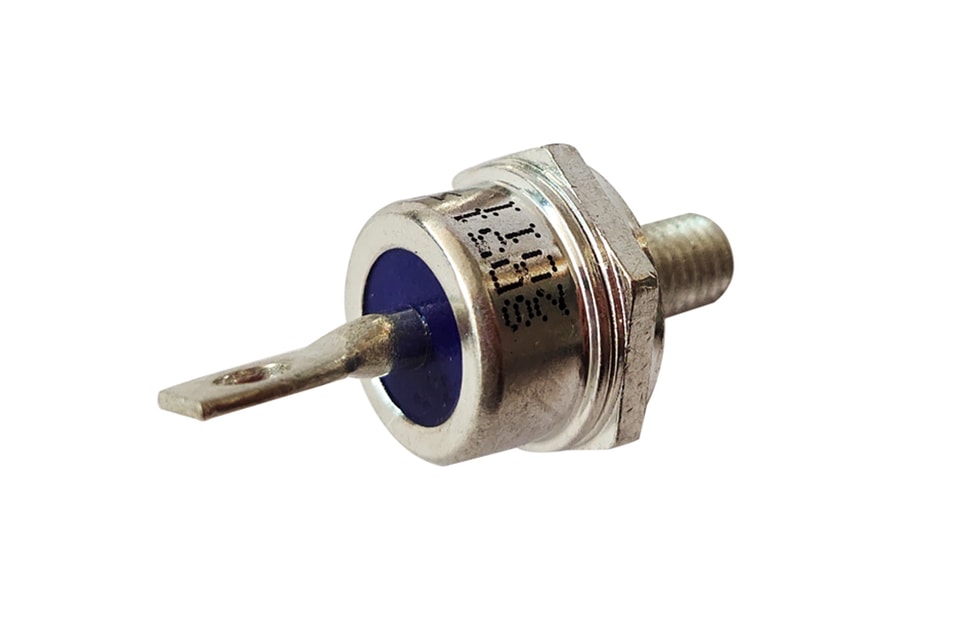

YZPST-STD60-45

✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات

البريد الإلكترونيinfo@yzpst.net

الهاتف+86 138 0527 8321

اطلب عرض سعر فني↗

نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

مركز المستندات

التنزيلات والملفات الفنية

YZPST-STD60-45-Schottky Power Diode In DO-5 Stud Package.pdfتنزيل ↘YANGZHOU POSITIONING TECH CO Power thyristor and diode parts 20200518.pdfتنزيل ↘

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

الميزات

• تبديل سريع
• انخفاض جهد التوصيل الأمامي VF
• حماية بحلقة حراسة
• قدرة عالية على تحمل الاندفاعات
• كفاءة عالية مع فقد منخفض للطاقة

التصنيفات الكهربائية (TC = 250 C ما لم يُذكر خلاف ذلك)

المعلمة	الرمز	القيم الوحدات
جهد الذروة العكسي المتكرر	VRRM	45	V
جهد الحجب المستمر	VDC	45	V
جهد الذروة العكسي غير المتكرر	VRSM	54	V
متوسط تيار التقويم الأمامي (TC = 850C)	IF(AV)	60	A
تيار الاندفاع الأقصى غير المتكرر (يُطبَّق الاندفاع عند ظروف الحمل المقنن، نصف موجة، أحادي الطور، 50 Hz)	IFSM	600	A







الحدود القصوى (TC 250 C ما لم يُذكر خلاف ذلك)
المعلمة	شروط الاختبار	الرمز	القيم	الوحدات
أقصى جهد أمامي لحظي	IF= 30 A	VF	58
	IF = 60 A		66
	IF= 120 A		89
أقصى تيار عكسي لحظي عند جهد التيار المستمر المقنن	0 TC = 25 C	IR	50
	0 TC = 125 C		125

المواصفات الحرارية والميكانيكية (250 C ما لم يُذكر خلاف ذلك)
المعلمات	الرمز	القيم	الوحدات
أقصى مقاومة حرارية من الوصلة إلى العلبة	R \|	1.0	C!W
نطاق درجة حرارة وصلة التشغيل		من -65 إلى +150
درجة حرارة التخزين	1st	من -65 إلى +150
عزم التثبيت (سنون غير مزلّقة)		15	رطل·بوصة
الوزن المسموح به تقريبًا	W	45 6

يمكن لـ YZPST توفير القائمة التالية من ديودات شوتكي

شوتكي TO-277عالية القدرة TO-220Fبلاستيكي التغليف		SS110F 28mil	28
SB1045L 88 / 98MIL هبوط الجهد حوالي 0.5 فولت	88/98	SS24F 40mil	40
SB1045L 102MIL هبوط الجهد حوالي 0.43 فولت	102	SS210F 40mil	40
SB1045L 112MIL	112	SS34F 45mil	45
10U45 تايوان شريحة ذات أخدود 65MIL طرف موجب منخفض	65	SS32F/SS34F 50mil	50
10U45 70MIL محلي	70	SS54F 55MIL	55
SB1060TO277	88	SS510F 60mil	60
SB10100TO277	88	SS12	28
SB1545L TO277 118MIL	118	SS14	28
TVSسلسلة المنتجات، SMDالأجزاء		SS16	28
سلسلة P4KE（مثل P4KE100A) ضمن 240 فولت	52	SS18-SS110	28
سلسلة P6KE（مثل P6KE200A) ضمن 240 فولت	52	SS24 Flat 35MIL	35
1.5KE OJ تخليل DO27 ضمن 240 فولت	90	SS34 Flat 40/45MIL	40/45
1.5KE GPP هيكل DO27 ضمن 240 فولت	145	SS25-SS26 40MIL	40
SMAJ5.0A(CA)-SMAJ240A(CA) SMA	60	SS28-SS210	40
SMBJ5.0A(CA)-SMBJ240A(CA) SMB	60/72	SS35-SS36 40 ميل	40
SMCJ5.0A(CA)-SMCJ240A(CA) SMC	90/110	SS35-SS36 45 ميل	45
سلسلة 3KP/5KP OJ	140	SS38-SS310 50 ميل	50
SOD-123FLSMD(مقوم، سريع، عاليةتردد، فائق السريع، شوتكي)		S315-SS320 50 ميل	50
SOD-123FLSMD(مقوم، سريع، عاليةتردد، فائق السريع، شوتكي)		S315-SS320 50 ميل	50
A1-A7	42/46	SMAالإطار تركيب سطحي (مقوم،سريع، عالية تردد، فائقسريع، شوتكي)
F7	42/46	SS54 55 ميل
F1-F6		SS56 55 ميل
S1M 46 ميل	46	SS510 55 ميل	55
F1M 46 ميل		SS515-SS520 55 ميل
E1A-E1J	42	SS54-SS56 60 ميل
U1A-U1M	42	SS510 60 ميل	60
1N5819W/K14	28	SS515-SS520 60 ميل
K2/K6	28/28	ميني مقوم جسر مكدسشوتكي جسر مكدس
K110	28	DB107	50
（K24）40MIL	40	DB107S قرصي	50
（K26）40MIL	40	DB157	50
（K210）40MIL	40	DB157S	50
（K220）40MIL	50	MB6S 42
（K34）50MIL	50	MB8S 42	42
（K36）50MIL	50	MB10S 42
（K310）50MIL	50	MB6S 46
K54 55 ميل	55	MB8S 46	46
SAMF تركيب سطحي (التقويم، سريع، عاليةتردد، فائق سريع، شوتكي)		MB10S 46
M7F 42/46 ميل	42/46	MB6F 42MIL	42
RS1AF-RS1MF	40/46	MB10F 42MIL	42
US1AF-US1MF	40/46	MB6F 46MIL	46
ES1AF-ES1JF	40/46	MB10F 46MIL	46
S2MF	50/60	MB6S-MB10S50MIL
RS2AF-RS2MF	50/60	MB6F-MB10F50MIL
US2AF-US2MF	50/60	TB10S 50MIL	50
ES2AF-ES2JF	50/60	ABS6-ABS10 50MIL
S3MF	80	ABS22-ABS210 60MIL	60
SS14F 28mil	28	MB6M 46mil	46
SS16F 28mil	28	MB10M 46mil	46
