YZPST-BT131
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

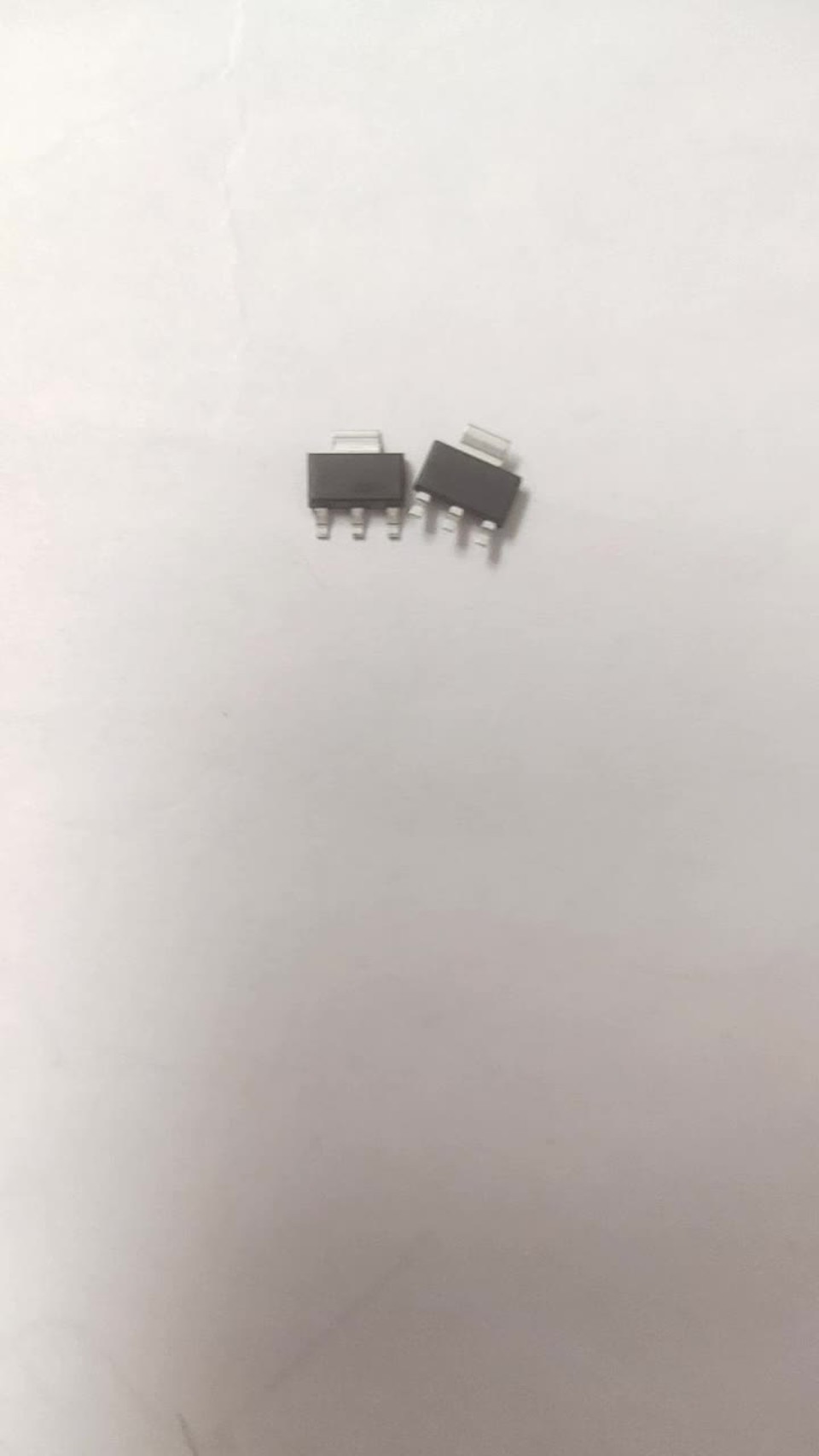

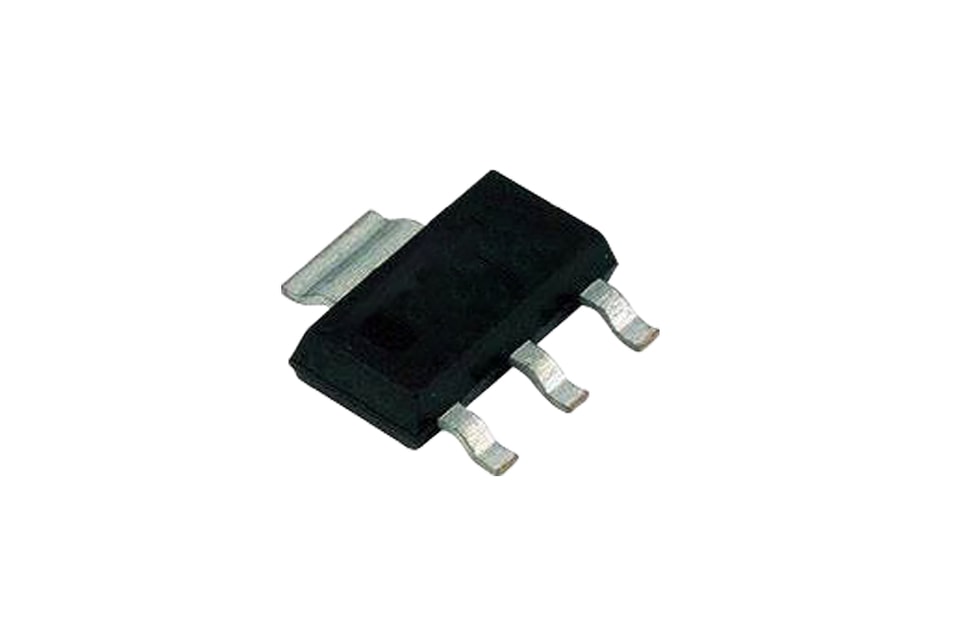

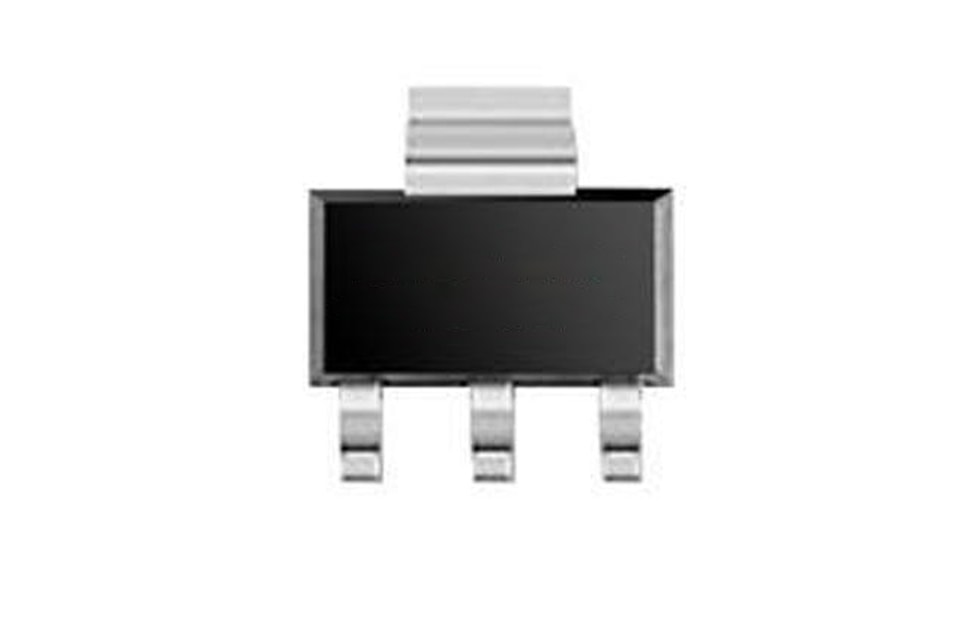

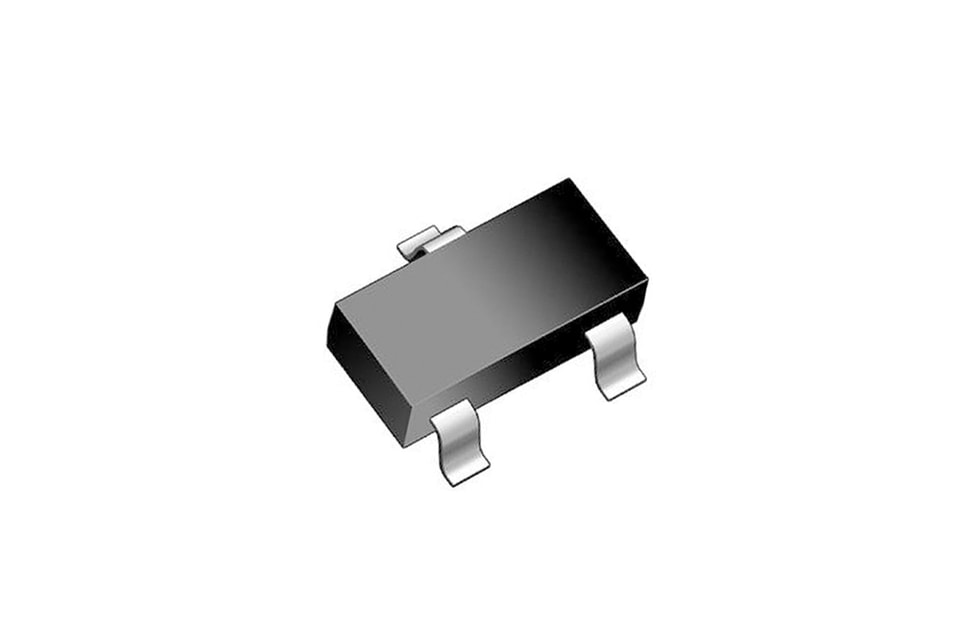

سلسلة BT131 ثرياك 1 أمبير SOT-223
الوصف:
الميزات الرئيسية:
الرمز | القيمة | الوحدة |
IT(RMS) | 1 | A |
VDRM/فولتRRM | 600/800 | V |
VTM | ≤1.5 | V |
القيم القصوى المطلقة:
المعلمة | الرمز | القيمة | الوحدة | |
نطاق درجة حرارة الوصلة أثناء التخزين | Tstg | -40~150 | ℃ | |
مدى درجة حرارة الوصلة أثناء التشغيل | Tj | -40~125 | ℃ | |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800 | V | |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 600/800 | V | |
تيار الحالة الموصلة RMS | IT(RMS) | 1 | A | |
أقصى تيار اندفاعي غير متكرر في حالة التوصيل (دورة كاملة، F=50Hz) |
ITSM |
16 |
A | |
I2قيمة t للانصهار (tp=10 مللي ثانية) | I2t | 1.28 | A2s | |
المعدل الحرج لارتفاع تيار حالة التوصيل(IG=2×IGT) |
dI/dt | Ⅰ-Ⅱ-Ⅲ | 50 |
A/μs |
Ⅳ | 10 | |||
تيار البوابة الأقصى | IGM | 2 | A | |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 0.5 | واط | |
قدرة البوابة القصوى | PGM | 5 | واط | |
الخصائص الكهربائية(Tj=25℃ ما لم يُذكر خلاف ذلك)
المعلمة |
ظروف الاختبار |
الربع |
| القيمة |
الوحدة | |
T | D | |||||
IGT |
VD=12V, RL=33Ω | Ⅰ-Ⅱ-Ⅲ |
MAX | 3 | 5 | mA |
Ⅳ | 5 | 10 |
| |||
VGT | Ⅰ-Ⅱ-Ⅲ-Ⅳ | 1.3 | V | |||
VGD | VD=VDRM | Ⅰ-Ⅱ-Ⅲ-Ⅳ | الحد الأدنى | 0.2 | V | |
Iع | IT=100mA | MAX | 5 | 7 | mA | |
IL |
IG=1.2IGT | Ⅰ-Ⅲ-Ⅳ |
MAX | 5 | 5 |
mA |
Ⅱ | 10 | 20 | ||||
dV/dt | VD=0.66×VDRM Tj=125℃ بوابة مفتوحة | الحد الأدنى | 20 | 50 | V/µs | |
الخصائص الساكنة
الرمز | ظروف الاختبار | القيمة | الوحدة | ||
VTM | ITM=1.4A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
IDRM IRRM |
VDRM= VRRM | Tj=25℃ |
MAX | 5 | µA |
Tj=125℃ | 0.5 | mA | |||
المقاومات الحرارية
الرمز | ظروف الاختبار | القيمة | الوحدة | |
Rθj-c |
من الوصلة إلى الغلاف (AC) | TO-92 | 60 | ℃/W |

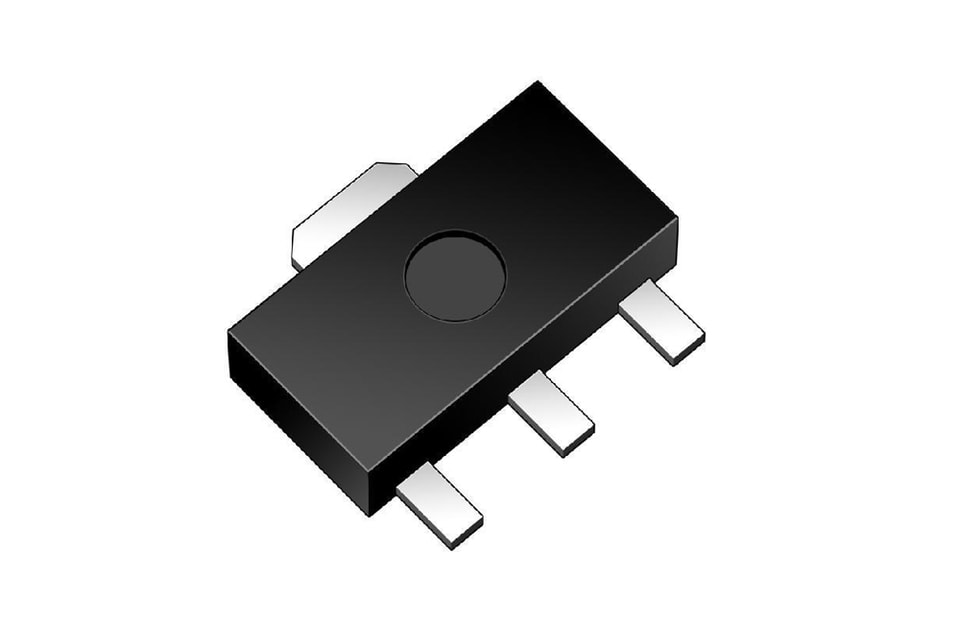

SOT-89/SOT-223 SOT-223-2L | 31 | ℃/W | ||
البيانات الميكانيكية للعبوة
لمزيد من المعلومات حولYZPST-BT131يرجى تنزيل ملف PDF أعلاه باسم " YZPST-BT131 "
