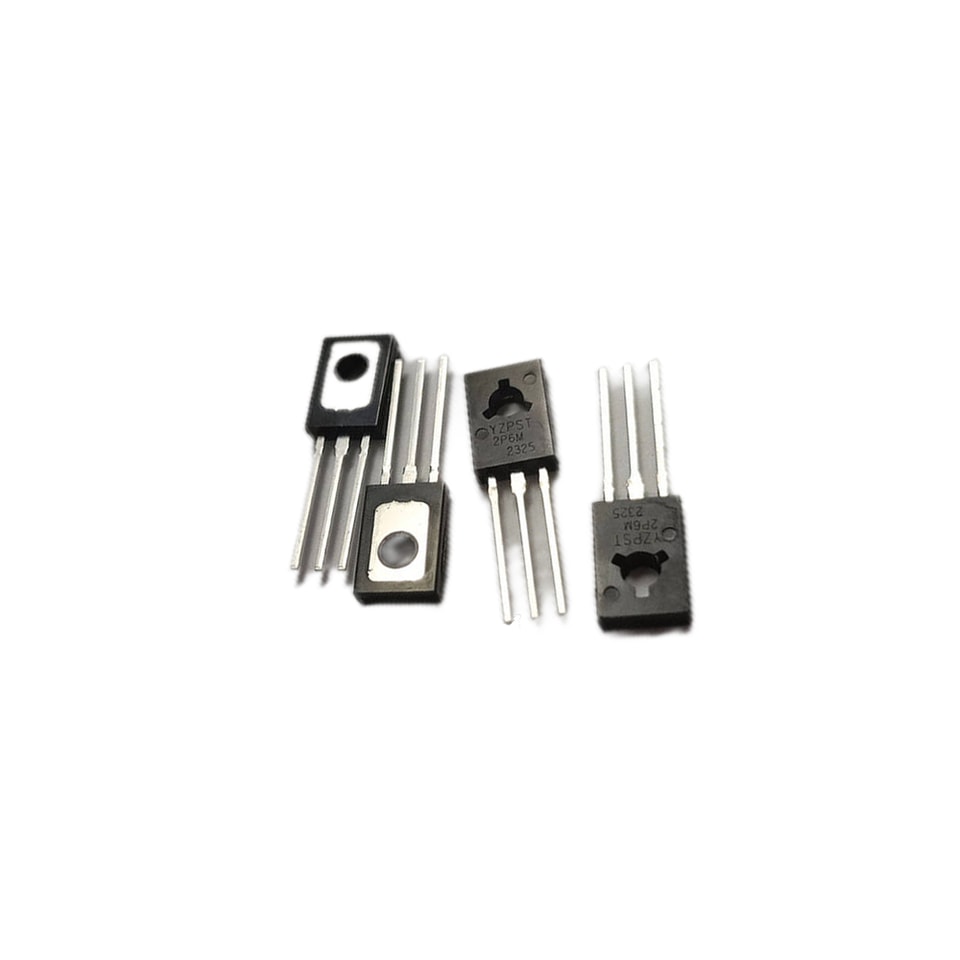

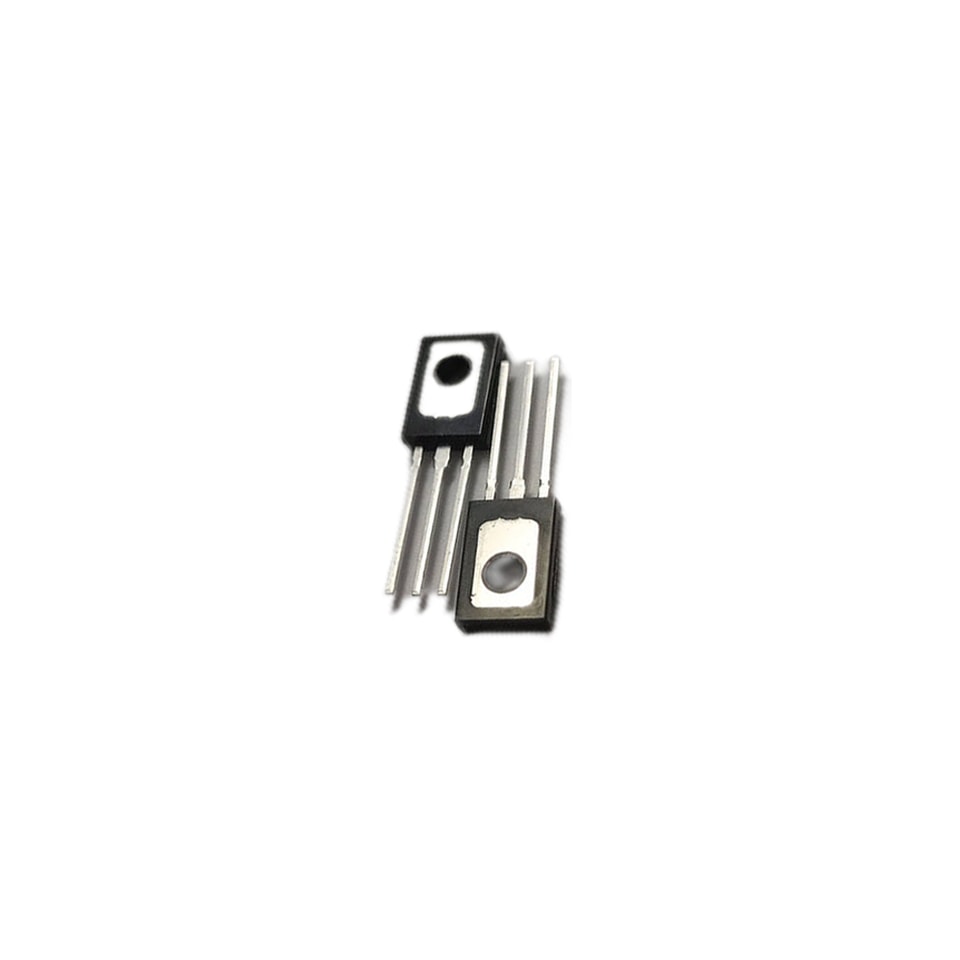

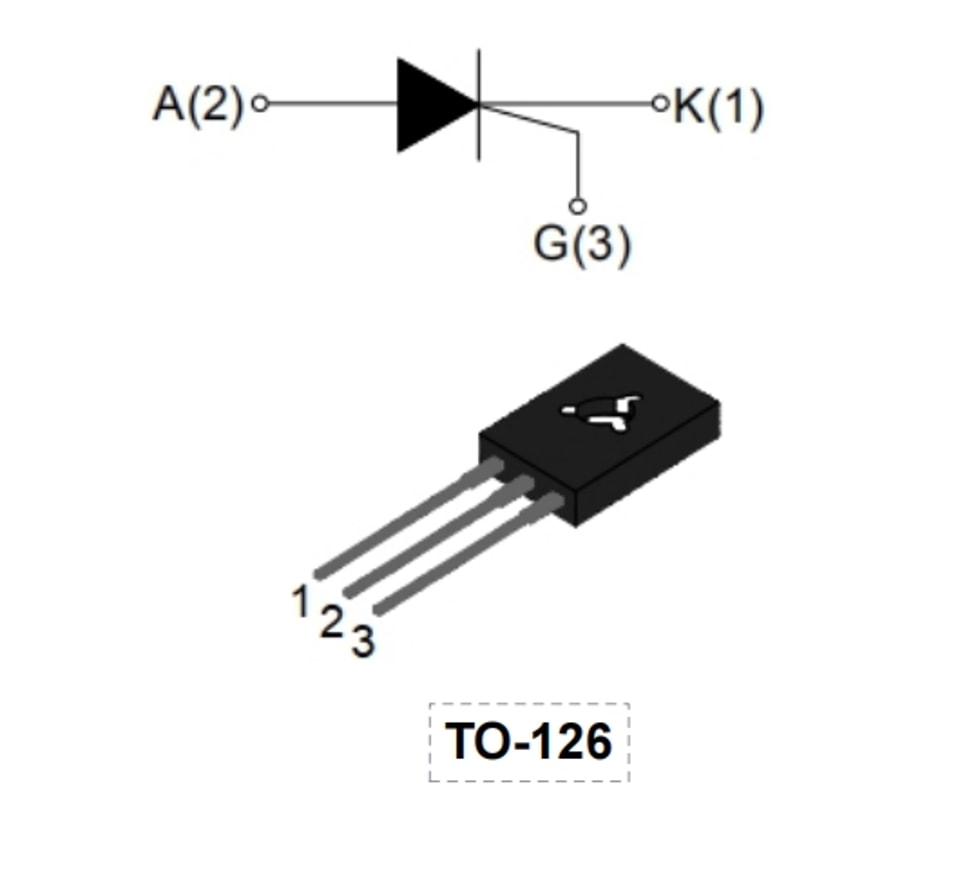

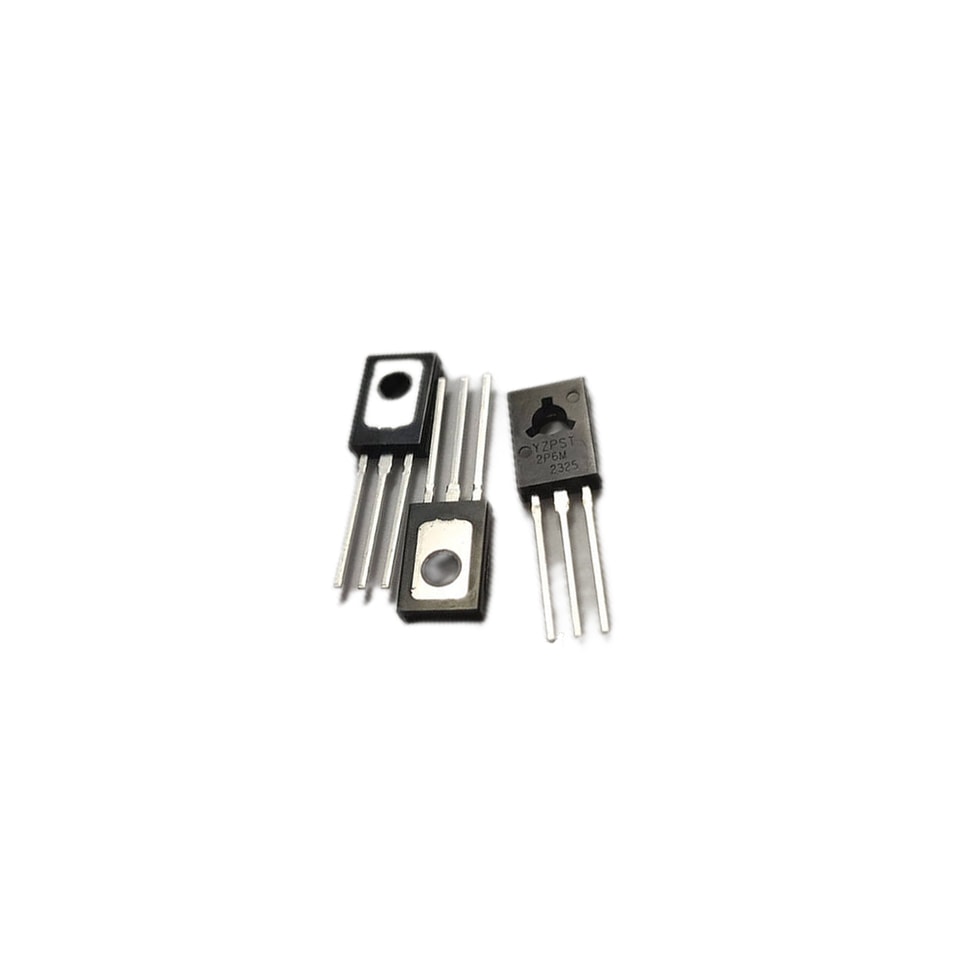

SCR عالي معدل dv/dt في حزمة TO-126 بقدرة 600 فولت و2 أمبير من نوع 2P4M
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
2P4M 2A حسّاس SCRs
الوصف:
توفر سلسلة 2P4M 2A من الثايريستورات SCR معدل dv/dt مرتفعًا
مع مقاومة قوية للتداخل الكهرومغناطيسي.
يوصى بها بشكل خاص للاستخدام في
قاطع تيار التسرب، ومجفف الشعر، ومشعل الإشعال، إلخ.
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 2.0 | A |
IGT | ≤200 | ميكروأمبير |
VDRM/فولتRRM | 600 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
المعلمة | الرمز | القيمة | الوحدة |
التخزين نطاق درجة حرارة الوصلة | Tstg | -40~150 | ℃ |
التشغيل نطاق درجة حرارة الوصلة | Tj | -40~110 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600 | V |
الذروة المتكررة جهد عكسيالجهد (Tj=25℃) | VRRM | 600 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 2 | A |
نبضة اندفاع غير متكررة ذروة تيار الحالة الموصلة التيارال (دورة كاملة، F=50Hz) | ITSM | 20 | A |
I2قيمة t للانصهار (tp=10 مللي ثانية) | I2t | 2 | A2s |
معدل معدل ارتفاعتيار الحالة الموصلة (IG=2 × IGT) | dI/dt | 50 | A/ μs |
ذروة البوابة التيار | IGM | 0.2 | A |
متوسط البوابة تبديد القدرة | PG(AV) | 0.1 | واط |
ذروة البوابة القدرة | PGM | 0.5 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | القيمة | ||||
| ظروف الاختبار | الحد الأدنى | النوع | MAX | الوحدة | |
| IGT | VD=12V, RL=33Ω | - | 50 | 200 | ميكروأمبير |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj=110℃ | 0.2 | - | - | V |
| Iع | IT=50mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=2/3×VDRM Tj=110℃ RGK=1KΩ | 20 | - | - | V/ µs |
الخصائص الساكنة
| الرمز | ظروف الاختبار | القيمة | الوحدة | ||
| VTM | ITM=4A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | VD=VDRM= VRRMRGK=1KΩ | Tj=25℃ | MAX | 5 | µA |
| IRRM | Tj=110℃ | 0.1 | mA | ||

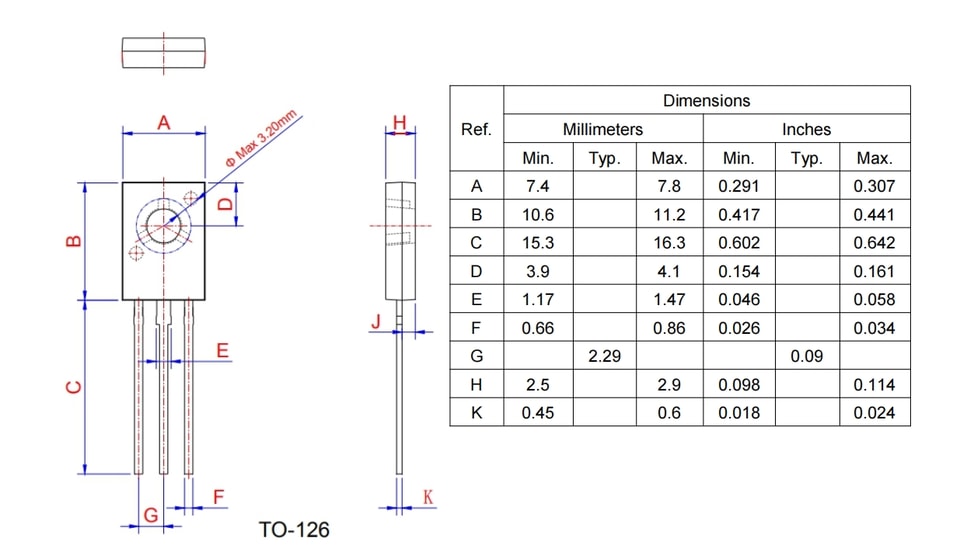

الحزمة البيانات الميكانيكية البيانات
