YZPST-MKPH630VAC
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
YZPST-MKPH630VAC مكثف
بيانات مرجعية محددة
الوصف | القيمة | ظروف الاختبار | ||
السعة ance | السعة المقننة | 0.33uF | القياس التردد: 1kHz±10% القياس الجهد: 1Vrms. | |
تفاوت السعة | J=±5% | |||
الجهد | الجهد المقنن | 630VAC | 1.6*1.4*UR الوحدة:VDC(5 S عند 20℃) | |
تحمل الجهد | ||||
عامل التبدد (ظلمن الفقد) | DF≤0. 1% 1KHz 1V DF≤0.2% 10KHz 1V | القياس التردد:1kHz±10% القياس الجهد: 1Vrms. | ||
مقاومة العزل | C≤0.33ميكروفاراد C＞0.33ميكروفاراد | IR≥30000M أوم IR*C≥5000S | مقاسًا عند الجهد المقنن or أقل من 100VDC 1 دقيقة عند 20℃ و RH≤65% | |
（Ut-t） | 1.6*U | الوحدة:VDC (10 S عند 20℃) | ||
（Ut-c） | 3000VDC | الوحدة:فولت تيار متردد (60S عند 20℃) | ||
≤100مناسب |
| |||
<2000M |
| |||
فئة المناخ | 40/85/21 |
| ||
المعيار المرجعي | IEC61071 GB/T17702 |
| ||
（Irms） | 20A | 70℃ | ||
المميزات:
تركيب غير حثّي وذاتي الشفاء
يتحمل إجهادات الجهد الزائد.
خصائص فيزيائية وبيئية ممتازة.
التطبيقات:
IGBT
مخمّد IGBT
يُستخدم على نطاق واسع في أجهزة إلكترونيات القدرة في دوائر الرنين المتسلسل/المتوازي؛
يُستخدم على نطاق واسع في معدات إلكترونيات القدرة عند الحاجة إلى حماية امتصاص ذروة الجهد وذروة التيار؛

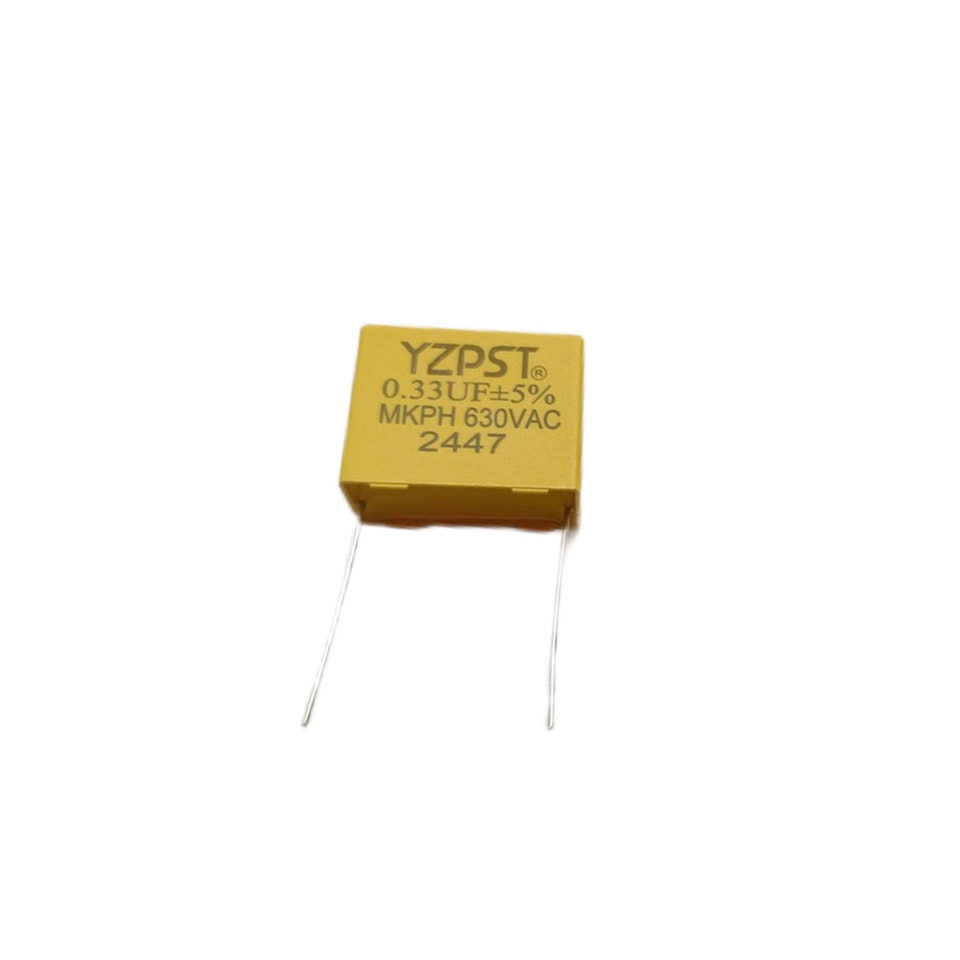

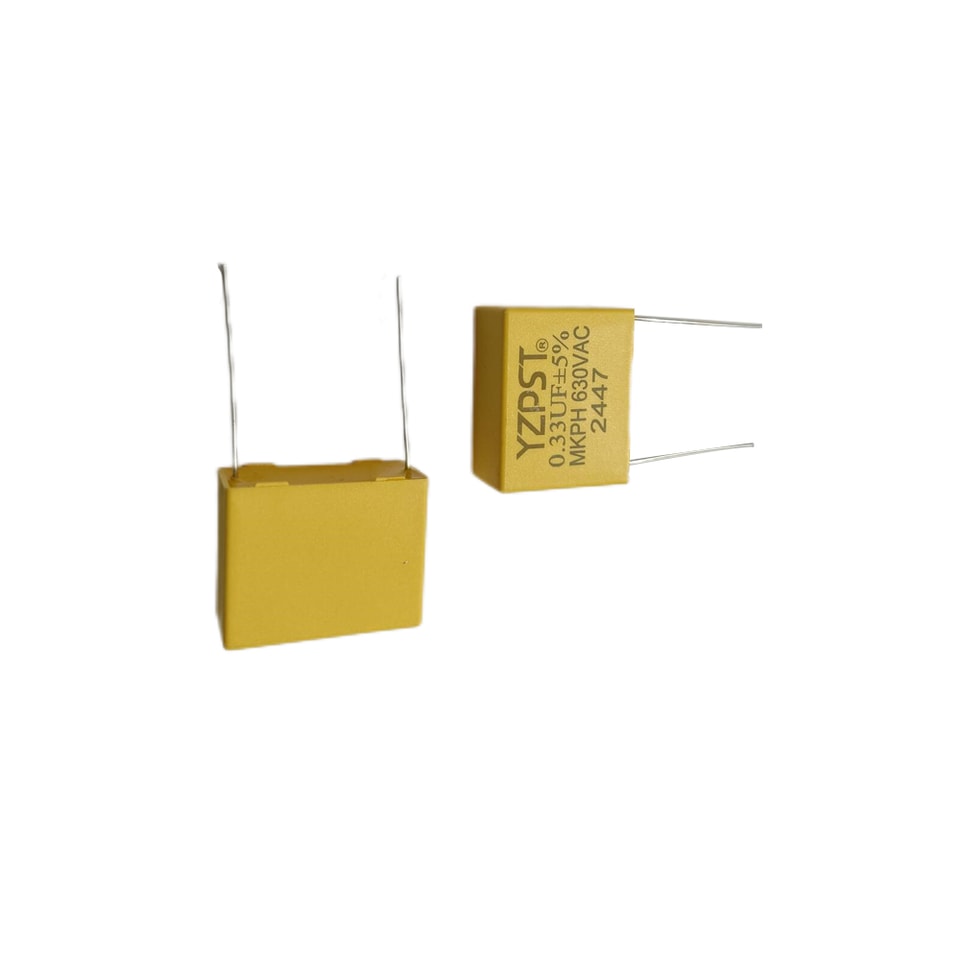

الوسم:
YZPST
- 33 uF ±5% MKPH630VAC
الوسم على كل مكثف على حدة، ويشمل:
السعة الاسمية: مثل 334
الجهد الاسمي: مثل 630VAC
سماحية السعة: مثل J
رمز الشركة المصنعة: YZPST.
الوسم على العبوة
تحمل كل وحدة تعبئة النوع، والتصنيف، والكمية، وتاريخ التصنيع، ومكان التصنيع، واسم الشركة المصنعة
6.شرح المصطلحات المهمة:
السعة الاسمية
تُعبَّر قيمة السعة الاسمية بوحدة البيكوفاراد برقم من ثلاثة أرقام؛ الرقمان الأولان يمثلان الأرقام المهمة، والرقم الأخير يحدد عدد الأصفار التي تليه.
مثال: 224 تشير إلى 220,000 pF أو 0.22 uF
225 تشير إلى 2,200,000 pF أو 2.2 uF
وحدة السعة:
1F= 1,000mF= 1,000,000uF= 1,000,000,000nF= 1,000,000,000,000Pf

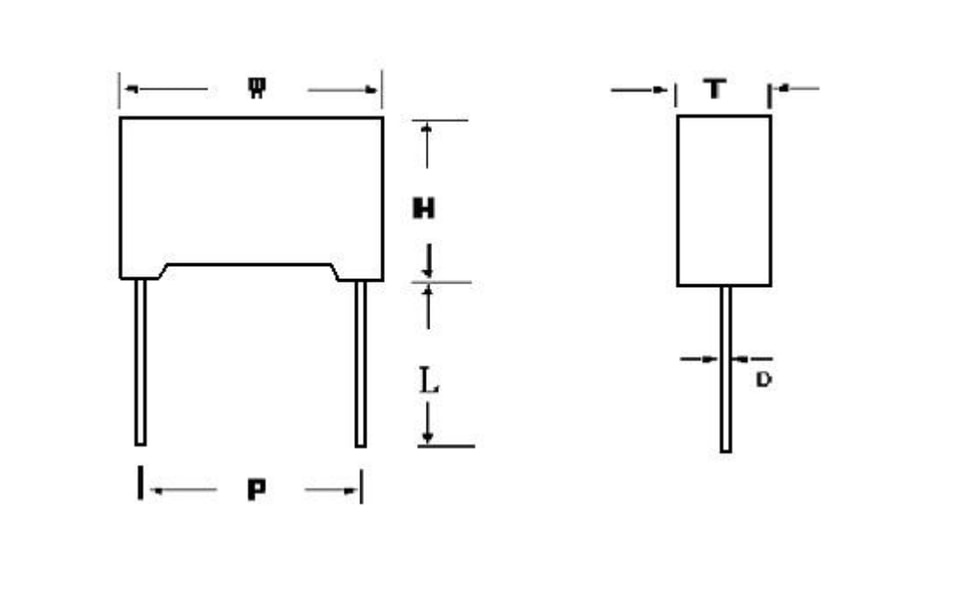

رسم المخطط:
أجهزة أشباه الموصلات الكهربائية، ومكوّنات الحماية، وحلول الطاقة الصناعية.
