YZPST-S3025-12C
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

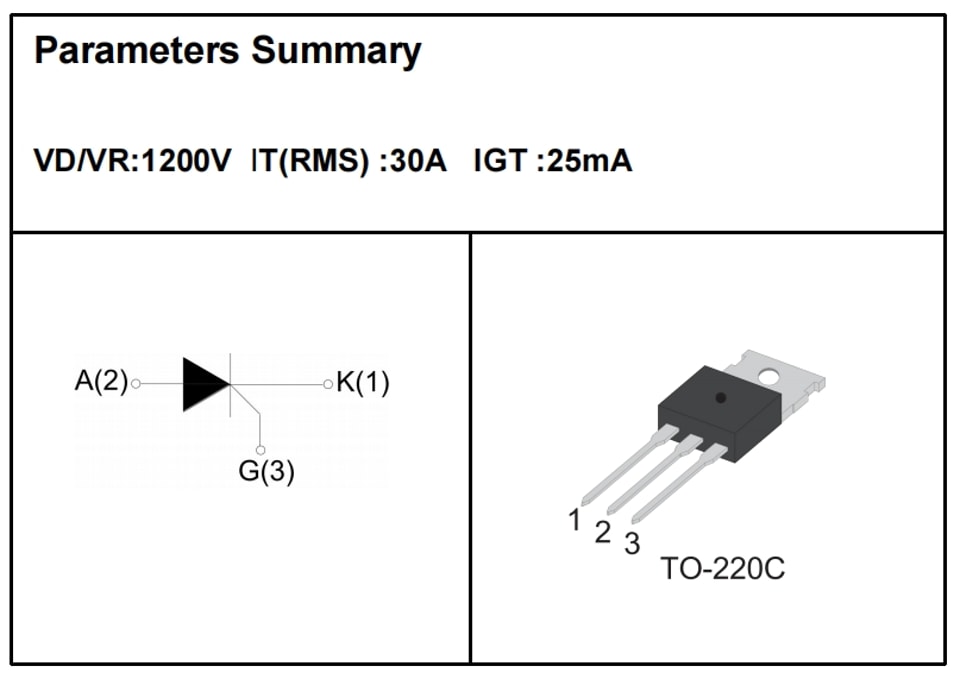

رقم الجزء: YZPST-S3025 ثايرستورات SCR بتيار 30A
الميزات
أداء عالٍ في التحمل الحراري الدوري
قدرة تحمل جهد عالية
قدرة فائقة على تحمّل تيارات الاندفاع
التطبيقات
تقويم الخط 50/60 هرتز
التحكم الناعم في بدء تشغيل محركات التيار المتردد
التحكم في محركات التيار المستمر
محول قدرة
التحكم في قدرة التيار المتردد
التحكم في الإضاءة ودرجة الحرارة
الحد الأقصى المطلق الحد الأقصى القيَم | |||
المعلمة | الرمز | القيمة | الوحدة |
التخزين الوصلة الحرارة النطاق | Tstg | -40 ~ 150 | ℃ |
التشغيل الوصلة الحرارة النطاق | Tj | -40~ 125 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف(T =25℃) | VDRM | 1200 | V |
الجهد العكسي الأقصى المتكرر (T =25℃) | VRRM | 1200 | V |
جهد الحالة المنخفضة لذروة الاندفاع غير المتكررage | VDSM | VDRM +100 | V |
غير متكرر الذروة عكسي الجهد | VRSM | VRRM +100 | V |
تيار الحالة الموصلة RMS | IT(القيمة الفعالة) | 30 | A |
تيار الذروة العابر غير المتكرر في حالة التوصيل (180° زاوية التوصيل، F=50Hz) | ITSM | 300 | A |
متوسط تيار الحالة الموصلة (180° زاوية التوصيل) | IT(AV) | 19 | A |
I2قيمة t للانصهار (tp= 10ms) | I2t | 450 | A2 S |
معدل الارتفاع من الحرج من on-التوصيل التيار (I =2×IGT, tr ≤ 100 ns) | dI/dt | 50 | A/ميكروثانية |
ذروة البوابة التيار | IGM | 4 | A |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 1 | واط |
المقاومات الحرارية | |||
الرمز | المعلمة | القيمة | الوحدة |
Rth(j-c) | من الوصلة إلى العلبة | 0.80 |
℃/W |
Rth(j-a) | من الوصلة إلى الوسط المحيط | 60 | |
الخصائص الكهربائية (T=25℃ ما لم يُذكر خلاف ذلك) | ||||
الرمز | ظروف الاختبار |
| القيمة | الوحدة |
IGT | VD = 12V | MAX. | 25 | mA |
VGT | MAX. | 1.3 | V | |
VGD | VD=VDRM Tj=125℃ | الحد الأدنى. | 0.2 | V |
IL | IG= 1.2IGT | MAX. | 180 | mA |
Iع | IT=500mA | MAX. | 120 | mA |
dV/dt | VD=2/3VDRM البوابة مفتوحة Tj=125℃ | الحد الأدنى. | 500 | V/μs |

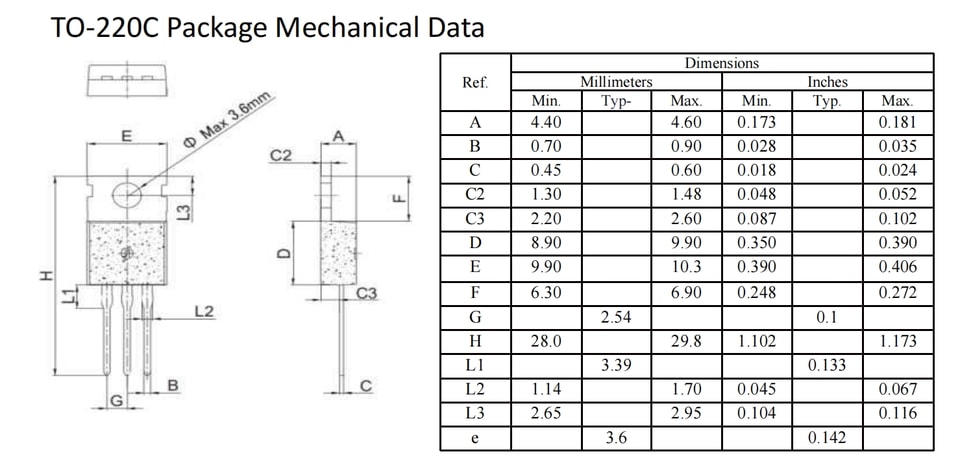

TO-220C العبوة ميكانيكي البيانات
.jpg)
