الميزات
- حزمة قياسية دولية SOT-227
- VF منخفض جدًا
- خسائر تبديل منخفضة للغاية
- قيم IRM منخفضة
- DBC نحاسي معزول داخليًا
- حزمة معزولة (V1so =2500VRMS )

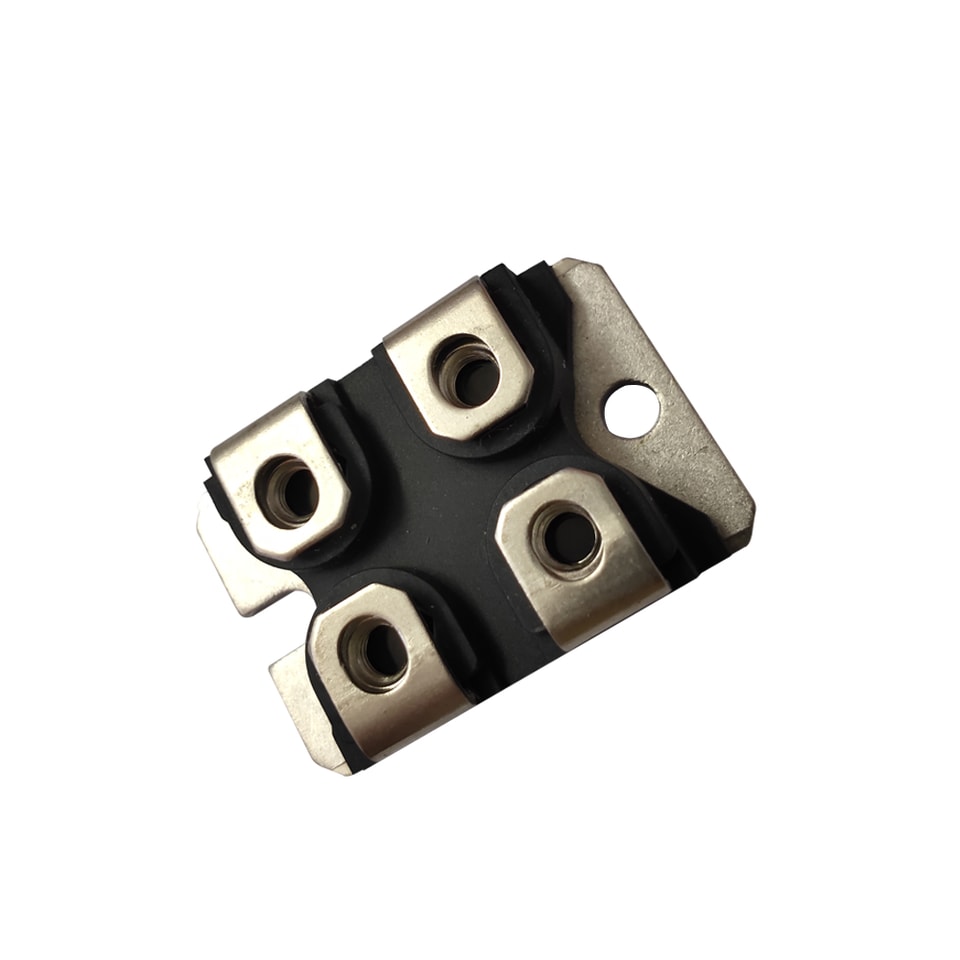

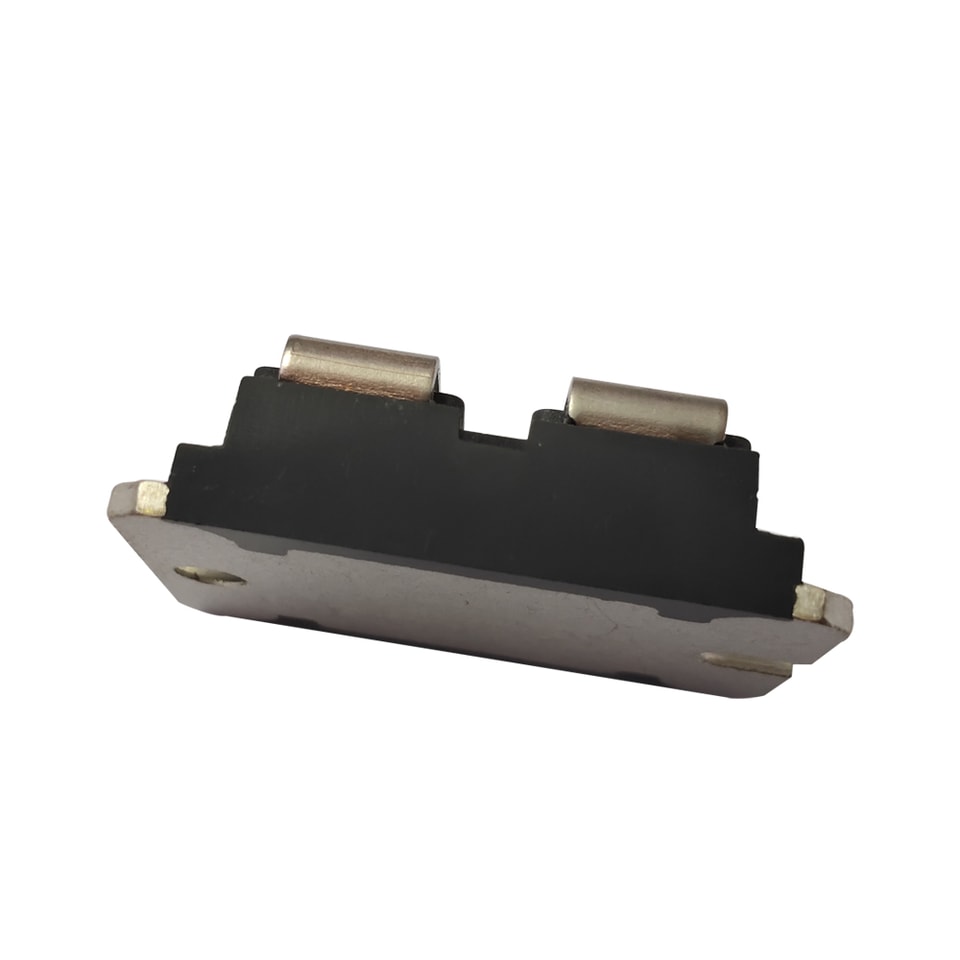

الصور المرئية للمنتج01 / المعرض
مكوّن قدرة
YZPST-CK1S/CK2S 2x120 - 200
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
التطبيقات
- المقومات في مصادر الطاقة ذات التبديل النبضي (SMPS)
- ثنائي التدوير الحر في المحولات منخفضة الجهد
المزايا
- تشغيل دائري عالي الموثوقية
- قمم جهد منخفضة لتقليل دوائر الحماية
- تبديل منخفض الضوضاء
- خسائر منخفضة
الحدود القصوى | ||||
الرمز | شروط الاختبار | القيم المقننة | الوحدات | |
IFRMS | 150 | A | ||
IFAVM |
0
Tc =105 C; مستطيل d=0.5; لكل ديود | 120 | ||
0
Tc =105 C; مستطيل d=0.5; لكل وحدة | 240 | |||
IFSM |
0
TVJ = 45 C ; tp = 10 ms (50 Hz) جيبي | 1600 | ||
Es |
0
IAS = 20A; L = 180μH; TVJ = 25 C; غير متكرر | 0.51 | mJ | |
IAR | VA=1.5.VRRM نموذجي؛ f=10kHz؛ متكرر | 2.5 | A | |
TVJ | -40-+150 | C | ||
TSl9 | -40-+150 | |||
Ptot |
0
Tc=25 C | 350 | W | |
Md | عزم التثبيت (M4) | 1.1-1.5 | نيوتن·متر | |
عزم توصيل الطرف (M4) | 1.1-1.5 | |||
الوزن | نموذجي | 30 | 9 | |
V1SOl | 50/60Hz RMS lisol<1mA | 1 ثانية | 3000 | V |
1 دقيقة | 2500 | |||
الخصائص الكهربائية والحرارية | |||||
الرمز | ظروف الاختبار | القيم | الوحدات | ||
النموذجي | الحد الأقصى | ||||
IR |
0
VR=VRRM; TvJ=25 C (عرض النبضة=5ms نسبة التشغيل الدورة<2.0%) | 2 | mA | ||
VR=VRRM; TvJ=125 C (عرض النبضة=5ms نسبة التشغيل الدورة<2.0%) | 40 | ||||
V F |
0
IF =120A ؛ TvJ=125 C | 0.85 | V | ||
0
IF =120A ؛ TvJ=25 C | 0.95 | ||||
0
IF =240A TVJ=125 C | 1.2 | ||||
R thJC | من الوصلة إلى الغلاف | الفرع المتوازي | 0.90 | C/W | |
الإجمالي | 0.4 | ||||
R thCH | 0.10 | ||||
لمزيد من المعلومات حول وحدة شوتكي، يُرجى تنزيل ملف PDF أعلاه بعنوان " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
لا يتوفر أي محتوى إضافي للمنتج.
