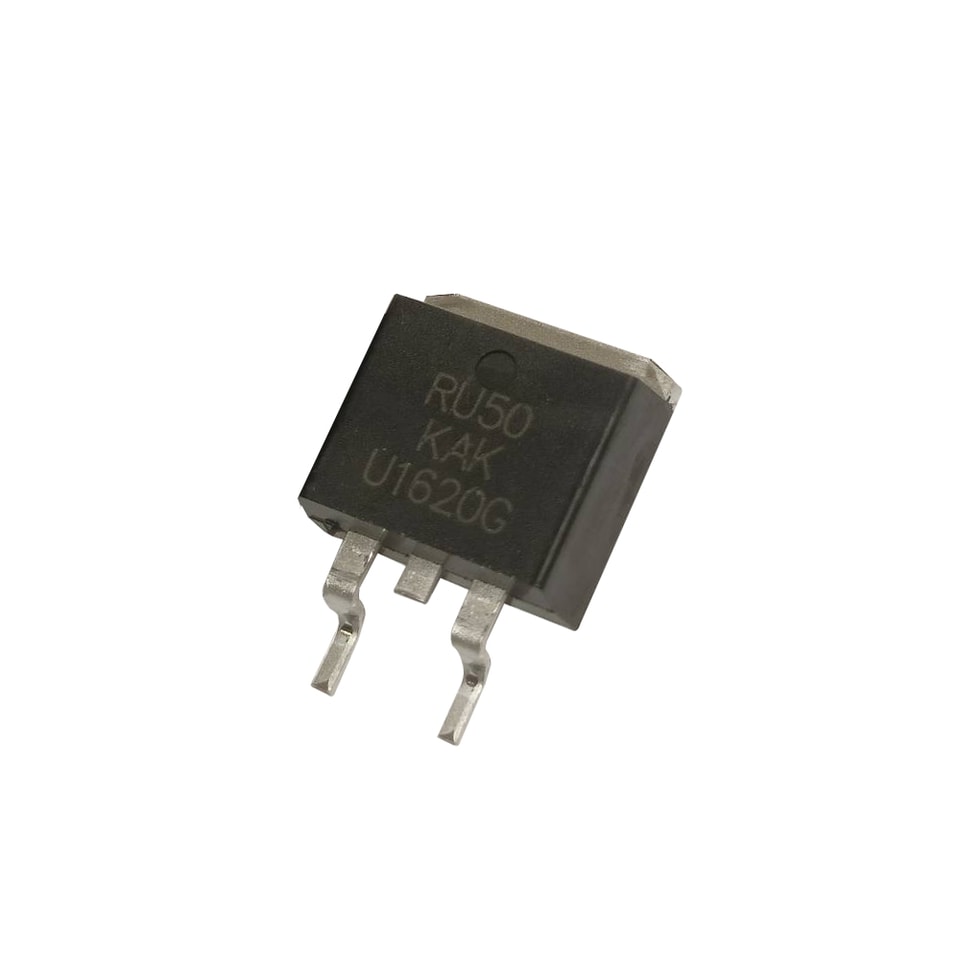

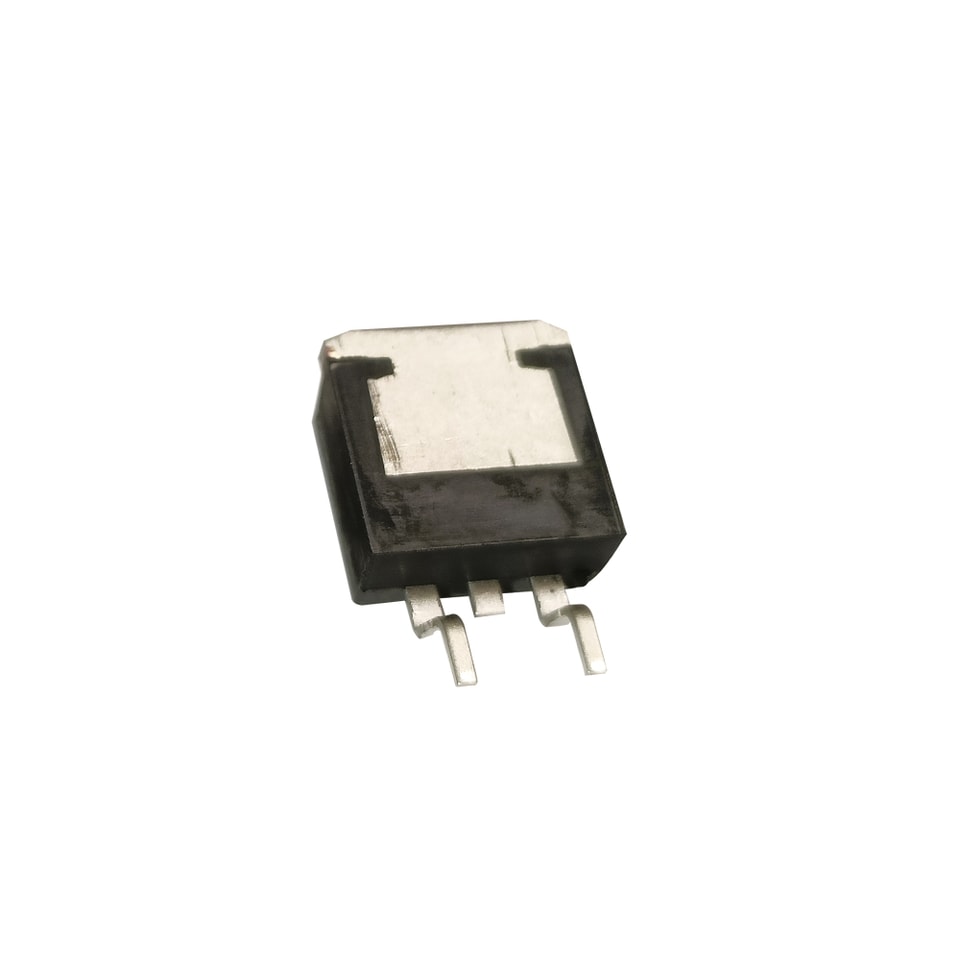

ديود استعادة سريعة YZPST-RU50 KAK U1620G
ديود استعادة سريعة TO-263 عالي القدرة على تحمل تيار الاندفاع MUR1620CTR
MUR1610CTR-MUR1660CTR
الميزات:
قدرة عالية على تحمل تيار الاندفاع
هبوط منخفض في الجهد الأمامي.
قدرة عالية على تحمل التيار.
سرعة تبديل فائقة لتحقيق كفاءة عالية
مطلق الحد الأقصى المطلقة(Ta=25°C ما لم يُذكر خلاف ذلك)
المعاملة | الرمز | MUR 1610 CTR | MUR 1615 CTR | MUR 1620 CTR | MUR 1640 CTR | MUR 1660 CTR | Unit | ||
جهد عكسي قمّي متكرر | VRRM | 100 | 150 | 200 | 400 | 600 | V | ||
جهد عكسي قمّي تشغيلي | VRW M | 70 | 105 | 140 | 280 | 420 | V | ||
جهد الحجب المستمر | VR(DC) | 100 | 150 | 200 | 400 | 600 | V | ||
تيار أمامي مقوَّم متوسط | لكل ذراع القطعة الكاملة | IF(AV) | 8 16 | A | |||||
تيار أمامي مقوَّم قمّي لكل ذراع ديود (جهد VR المقنن، موجة مربعة، 20 كيلوهرتز) | IFM | 16 | A | ||||||

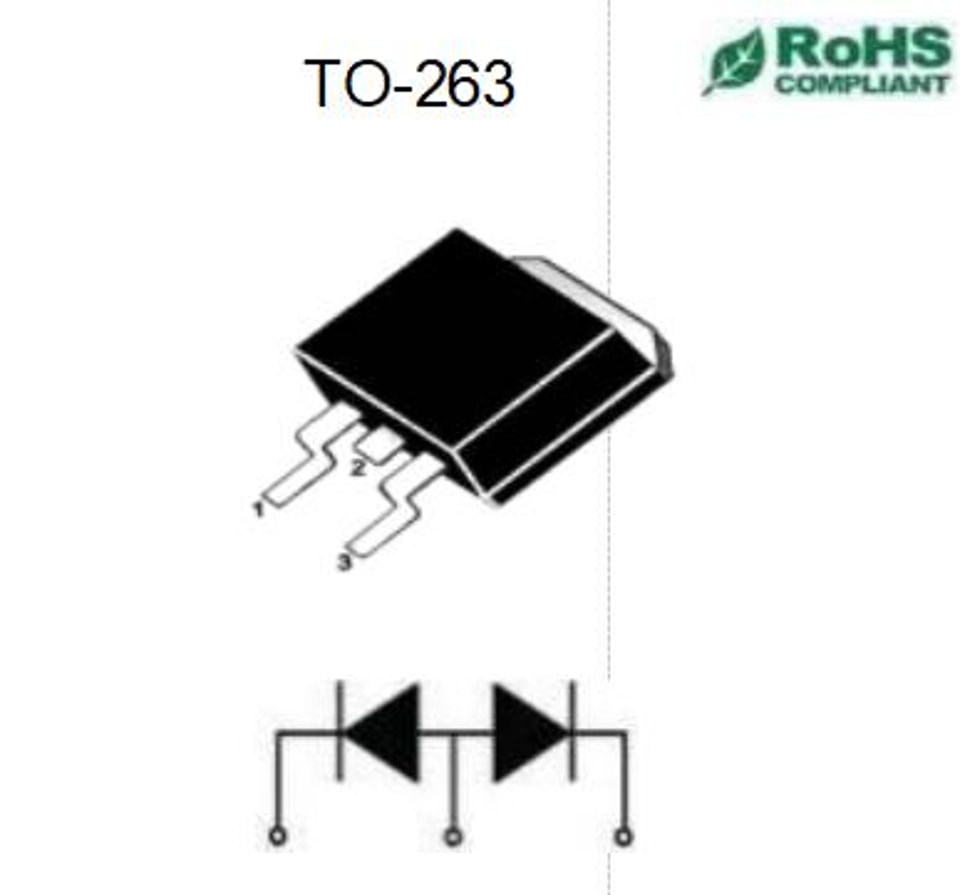

تيار اندفاع قمّي غير متكرر (يُطبَّق الاندفاع عند شروط الحمل المقنن، نصف موجة، طور أحادي، 60 هرتز) | IFSM | 180 1.الكاثود 2.الأنود 3. الكاثود | A | ||||||
درجة حرارة الوصلة التشغيلية ودرجة حرارة التخزين | TJ, Tstg | -55 إلى +150 | C | ||||||
أقصى مقاومة حرارية، من الوصلة إلى العلبة (لكل ذراع) | R θJC | 3.0 | 2.0 | C/ واط | |||||
الخصائص الكهربائيةSTICS(لكل ذراع ديود)
المعاملة | الرمز | MUR 1610 CTR | MUR 1615 CTR | MUR 1620 CTR | MUR 1640 CTR | MUR 1660 CTR | Unit |
الجهد الأمامي (ملاحظة 1) (IF = 8.0 A، TC = 25°C) | VF | 1.0 | 1.3 | 1.7 | V | ||
أقصى تيار عكسي لحظي (ملاحظة 1) (الجهد المستمر المقنن، TC = 125°C) (الجهد المستمر المقنن، TC = 25°C) | IR | 250 10 | 500 10 | μA | |||
أقصى زمن استعادة عكسية (IF = 0.5 A، IR = 1.0 A، IREC = 0.25 A) | TRR | 35 | 35 | ns | |||
لمزيد من المعلومات حولثنائيات استعادة سريعةيرجى تنزيل ملف PDF أعلاه باسم " YZPST-MUR1610CTR-MUR1660CTR TO-263 VA1.0-B027 "
