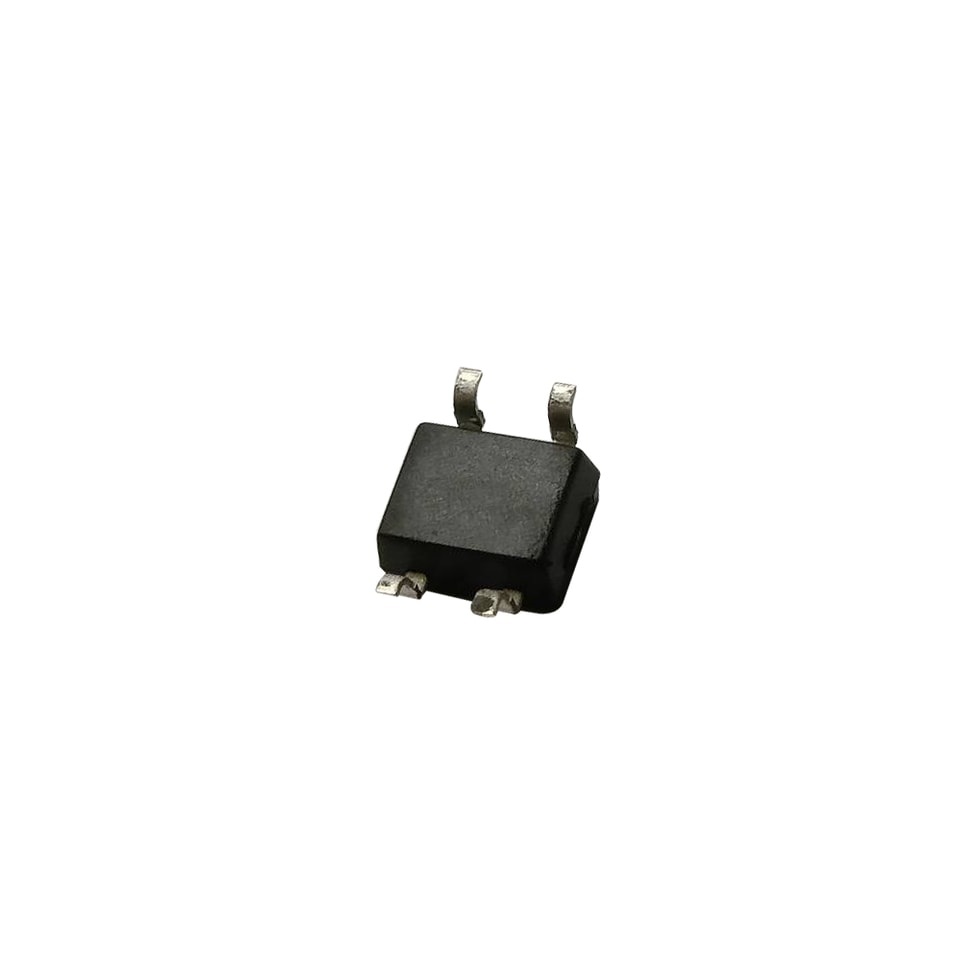

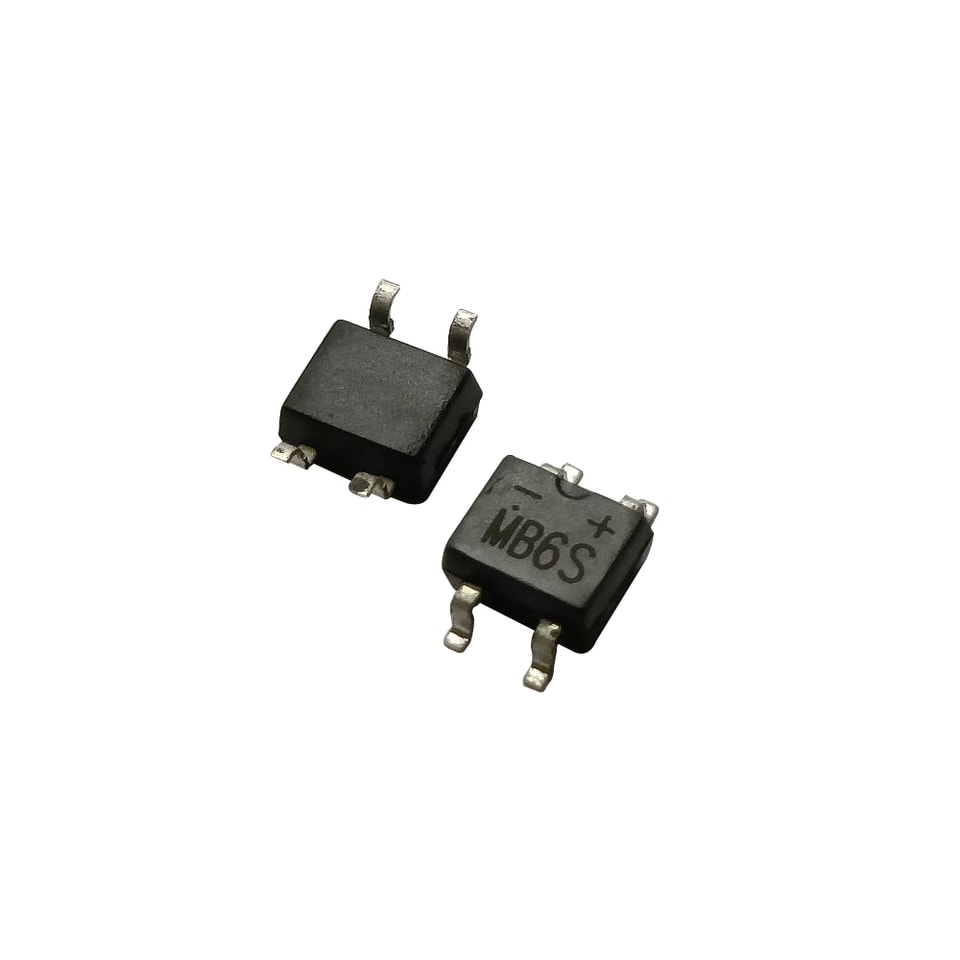

YZPST-MB6S
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
جسر مقوم
YZPST-MB05S-MB10S
الميزات
تيار تسرب عكسي منخفض للجهد
بنية الشريحة المحمية بالزجاج
هبوط جهد أمامي منخفض
قدرة عالية على تيار الاندفاع الأمامي
جهاز صغير للتركيب السطحي
البيانات الميكانيكية

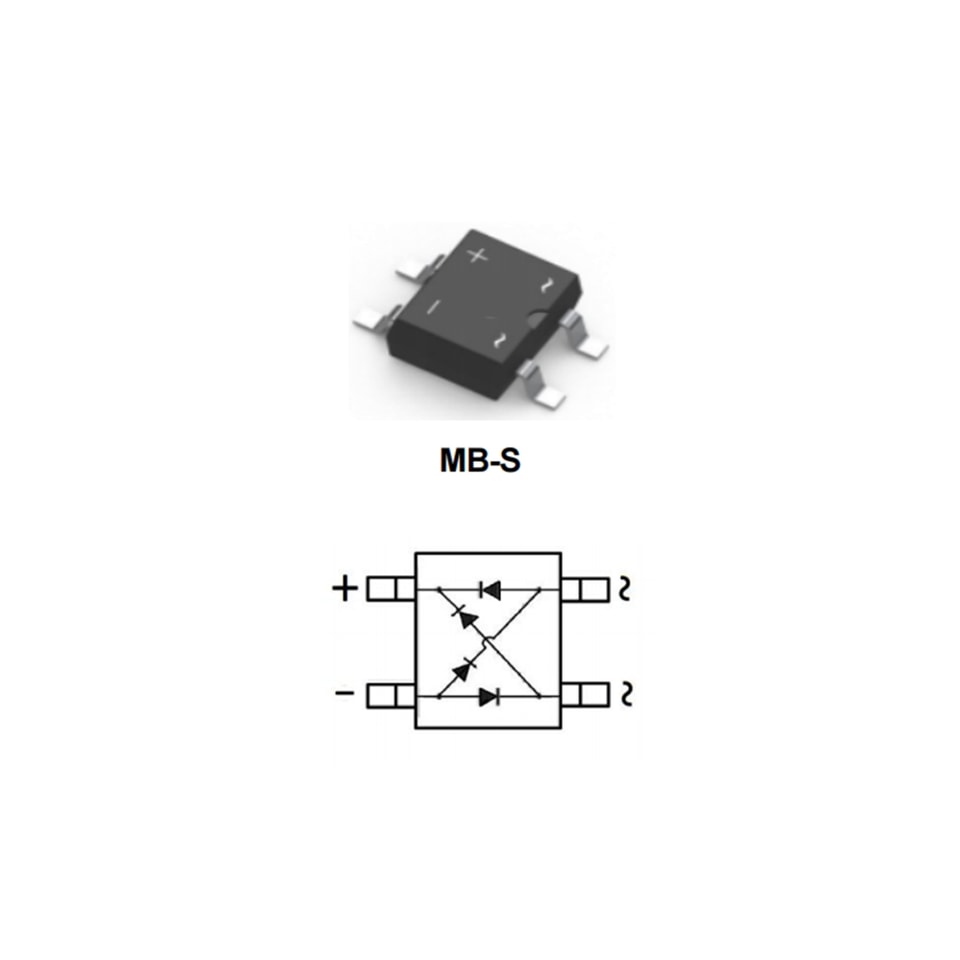

العلبة: MB-S
مادة العلبة: بلاستيك مصبوب.قابلية الاشتعال وفق UL
تصنيف: 94V-0
الوزن: 0.22 غرام (تقريبًا)
الحدود القصوى (TA = 25°C ما لم يُذكر خلاف ذلك خلاف ذلك)
المعلمة | الرمز | MB05S | MB1S | MB2S | MB4S | MB6S | MB8S | MB10S | الوحدة |
الذروة المتكررة الجهد العكسي | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
الجهد العكسي المستمر | VR | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
الجهد العكسي الفعّال | V القيمة الفعالة | 35 | 70 | 140 | 280 | 420 | 560 | 700 | V |
التيار المقوم المتوسط | IF | 0.5/0.8 | A | ||||||
الذروة غير المتكررة لـللأمام تيار الاندفاع @ t = 8.3 مللي ثانية | IFSM | 30 | A | ||||||
المقاومة الحراريةمن الوصلة إلى الوسط المحيط | RθJA | 90 | °C/W | ||||||
درجة حرارة الوصلة | TJ | -55 ~+150 | °C | ||||||
التخزين الحرارة | TSTG | -55 ~+150 | °C | ||||||
الخصائص الكهربائية (TA = 25°C ما لم يُذكر خلاف ذلكمحدد)
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | الوحدة | الظروف |
الجهد الأمامي | VF |
| 1.0 | V | IF=0.5A |
الجهد الأمامي | VF |
| 1.1 | V | IF=0.8A |
الاستعادة التيار T=25°C | IR |
| 5 | uA | VR=VRRM |
التيار العكسي T= 125°C | IR |
| 40 | uA | VR=VRRM |
سعة الوصلة | CJ |
| 13 | بيكوفاراد | V=4Vتيار مستمر ,f=1MH |
