YZPST-30TPS12
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
ثايرستورات 30TPS12 P/N:YZPST-30TPS12

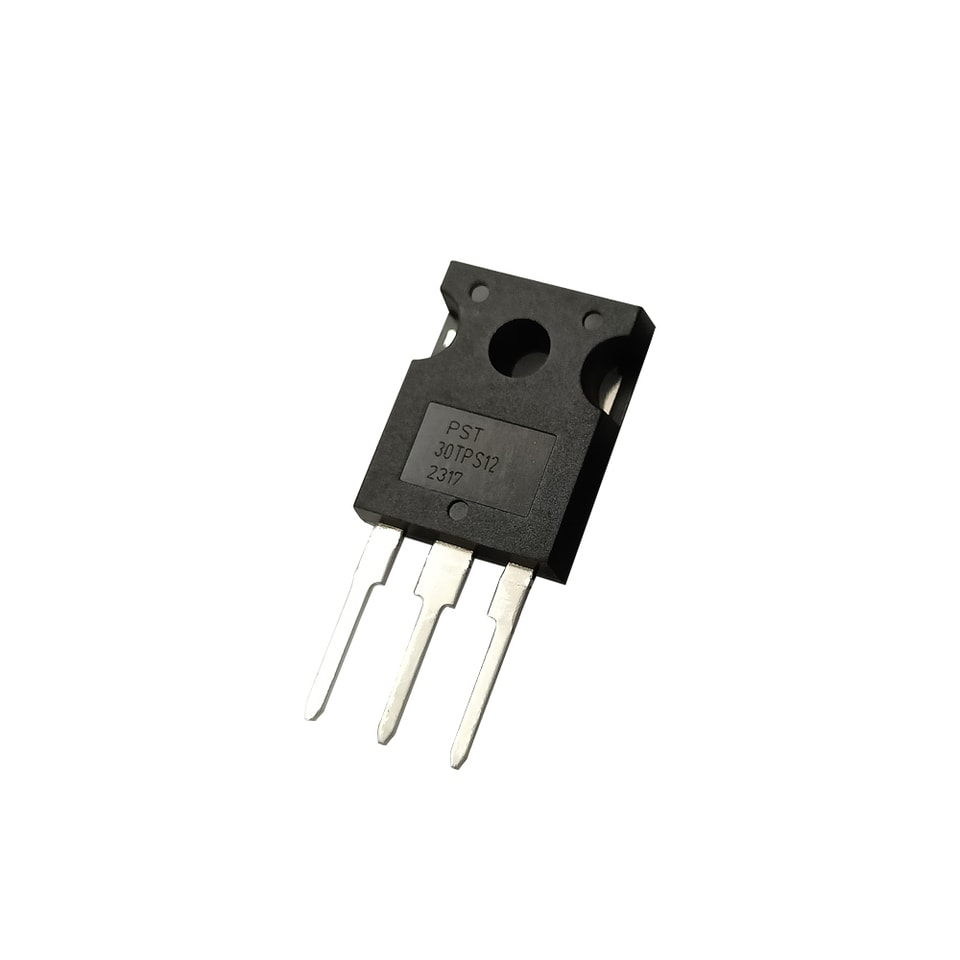

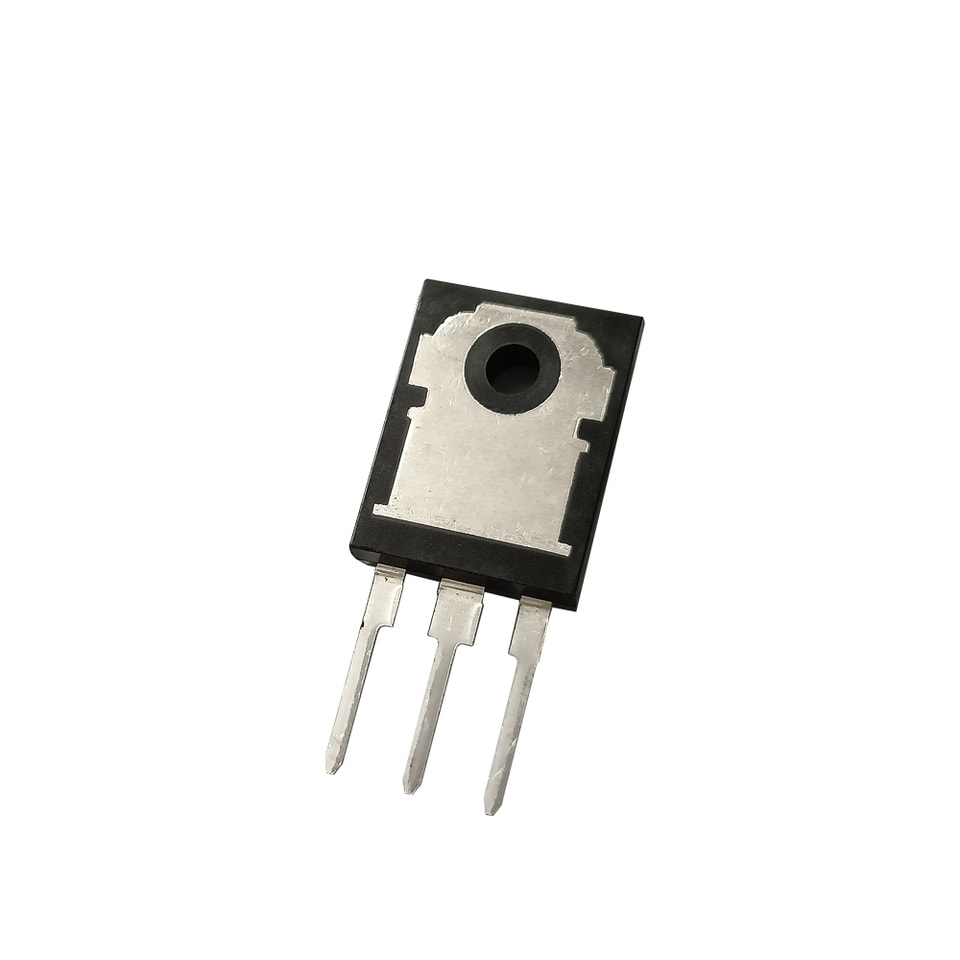

جهد عالٍ 30TPS12 SCR بتيار 30A TO-247
الوصف:
سلسلة 30TPS12 ذات الجهد العالي من المقومات المُتحكَّم فيها بالسيليكون مصممة خصيصًا لتطبيقات التحويل والتحكم في الطور بقدرات متوسطة. وتوفر تقنية التخميل الزجاجي المستخدمة تشغيلًا موثوقًا حتى درجة حرارة وصلة تبلغ 125 °C. وتشمل التطبيقات النموذجية التقويم عند الإدخال (البدء الناعم)، وقد صُممت هذه المنتجات لتُستخدم مع ديودات الإدخال والمفاتيح ومقومات الخرج، والمتاحة بأشكال حزم مطابقة.

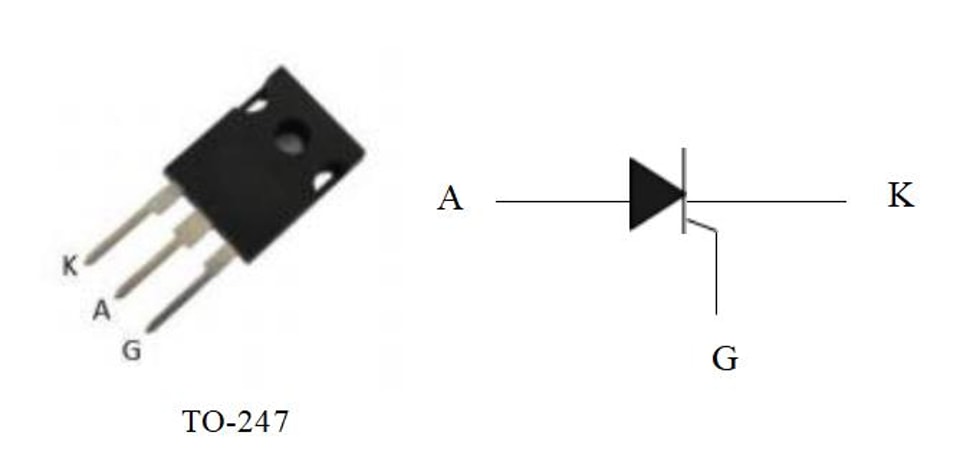

الرمز
الرمز | القيمة |
IGT | ≤35 مللي أمبير |
IT(RMS) | 30 أمبير |
VRRM | 1200 فولت |
الحدود القصوى المطلقة (TC = 25°C، ما لم يُذكر خلاف ذلك)
الرمز | المعلمة | القيمة | الوحدة |
V DRM | جهد الذروة المتكرر في حالة الإيقاف (Tj =25℃) | 1200 | V |
VRRM | جهد الذروة العكسي المتكرر (Tj=25℃) | 1200 | V |
IT(AV) | متوسط تيار حالة التوصيل (زاوية توصيل 180°) | 20 | A |
IT(RMS) | تيار حالة التوصيل الفعّال RMS (موجة جيبية كاملة) | 30 | A |
ITSM | تيار الذروة العابر غير المتكرر في حالة التوصيل (زاوية توصيل 180°، F=50Hz، TC=85℃) | 300 | A |
I2t | I2t عند الانصهار (t = 10 ms) | 450 | A²s |
dI/dt | المعدل الحرج لارتفاع تيار حالة التوصيل (I = 2 × IGT، tr ≤ 100 ns) | 50 | A/μs |
IGM | تيار البوابة الأقصى | 4 | A |
PG(AV) | متوسط تبديد قدرة البوابة | 1 | واط |
Tstg | نطاق درجة حرارة الوصلة للتخزين | -40 ~ 150 | °C |
TJ | نطاق درجة حرارة الوصلة أثناء التشغيل | -40 ~ 125 | °C |
الخصائص الكهربائية (Tj = 25。C، ما لم يُذكر خلاف ذلك)
| الرمز | ظروف الاختبار | القيمة | الوحدة | |
| الحد الأدنى | الحد الأقصى | |||
| IGT | V = 12V R =33Ω | 35 | mA | |
| VGT | 1.3 | V | ||
| VGD | VD=VDRM Tj=125℃ | 0.2 | V | |
| IL | IG= 1.2IGT | 180 | mA | |
| IH | IT=500mA | 120 | mA | |
| dV/dt | VD=2/3VDRM البوابة مفتوحة Tj=125℃ | 500 | V/μs | |
| VTM | ITM =45A tp=380μs | 1.7 | V | |
| IDRM | VD=VDRM VR=VRRM | 20 | ميكروأمبير | |
| IRRM | 4 | mA | ||

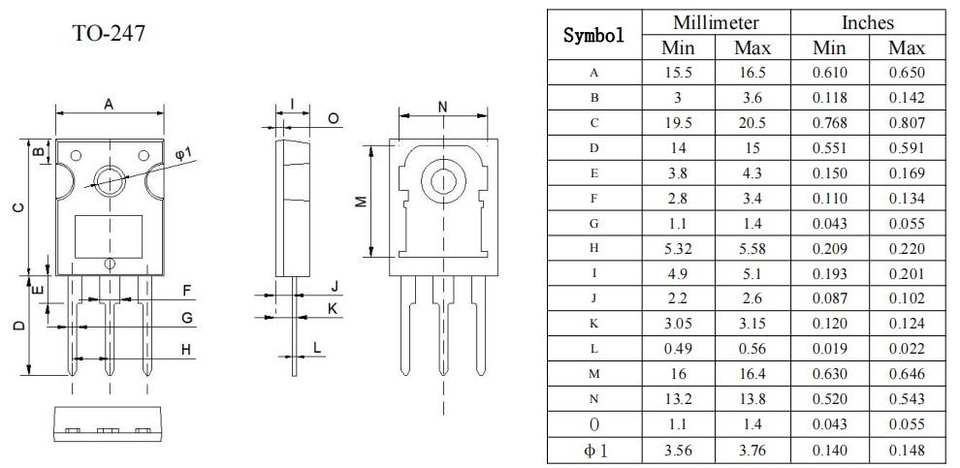

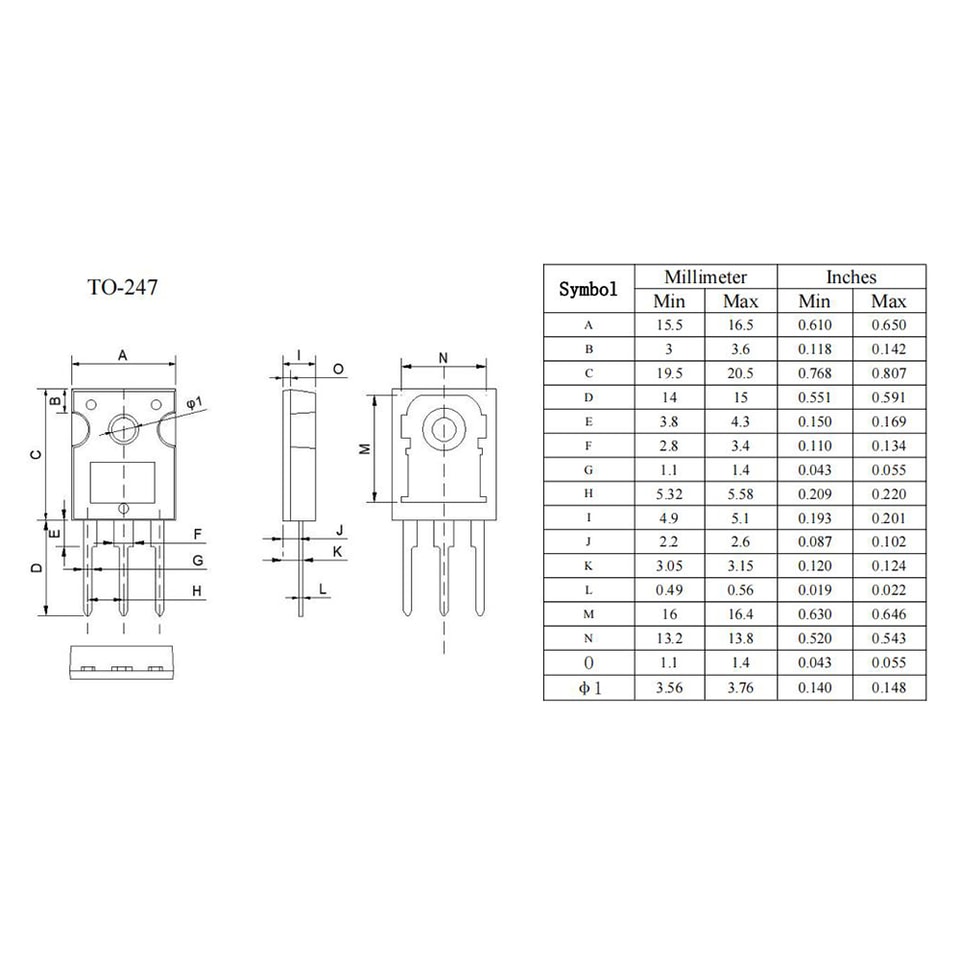

البيانات الميكانيكية للعبوة
.jpg)
.jpg)
.jpg)
.jpg)
