مكوّن قدرة

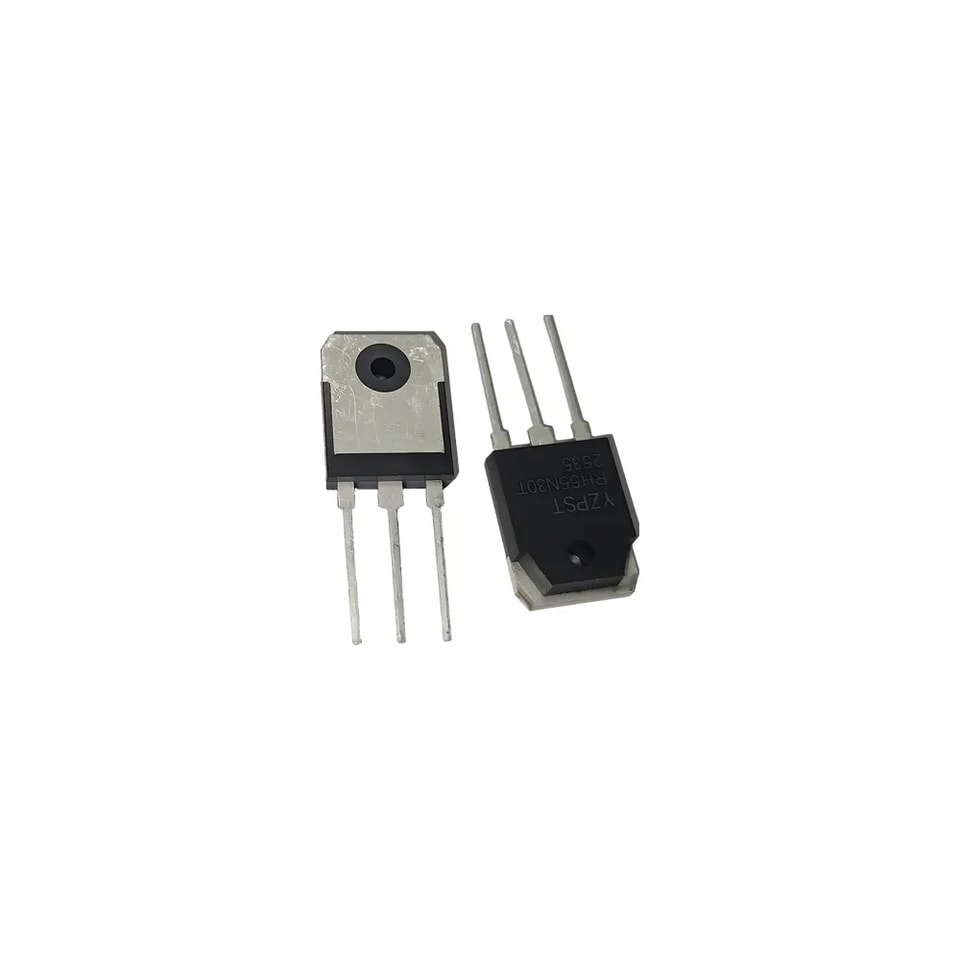

YZPST-RH55N30T
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
P/N: YZPST-RH55N30T
قيادة بوابة بمستوى منطقي
تقنية عملية متقدمة
تصنيف dv/dt ديناميكي
درجة حرارة تشغيل 175℃
تبديل سريع
مُصنَّف بالكامل ضد الانهيار الانهماري
خالٍ من الرصاص
ترانزستور MOSFET للطاقة بتردد RF - 30MHz
V DSS=55V
RDS(on)=0.035Ω
ID=30A
الحدود الحد الأقصى المطلقة
| المعلمة | الحد الأقصى | الوحدات | |
| ID @ Tc = 25°م | المستمر تيار المصرف المستمر، VGS @ 10V | 30 | |
| ID @ Tc = 100°م | المستمر تيار المصرف المستمر، VGS @ 10V | 21 | |
| A | |||
| IDM | تيار تيار المصرف نبضي 0① | 110 | |
| PD @Tc = 25°م | القدرة التبديد | 68 | w |
| خطي عامل خفض التصنيف عامل | 0.45 | مع °C | |
| VGS | جهد من البوابة إلى المصدر الجهد | ±16 | V |
| EAS | نبضة واحدة طاقة الانهيار الطاقة ② | 110 | mJ |
| IAR | الانهيار التيار① | 16 | A |
| EAR | متكرر الانهيار الطاقة① | 6.8 | mJ |
| dv/dt | الذروة ديود العكسي dv/dt ③ | 5 | فولت/نانوثانية |
| TJ | التشغيل الوصلة و | -55 إلى + 175 | |
| تخزين الحرارة مدى | °C | ||
| TSTG | |||
| اللحام درجة الحرارة، لـ 10 ثوانٍ | 300 (1.6 مم من الغلاف) | ||
| عزم التثبيت، 6-32 أو M3 sبرغي. | 10 رطل·بوصة (1.1 نيوتن·م) |
حراري المقاومة
| المعلمة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدات | |
| RθJc | من الوصلة إلى الغلاف | 一一一1 | 一一一1 | 2.2 | ℃/W |
| RθcS | من العلبة إلى المبدد الحراري، مسطح، مشحم السطح | 一一一1 | 0.5 | 一一一1 | |
| RθJA | الوصلة إلى الوسط المحيط | 一一一1 | 一一一1 | 62 |
