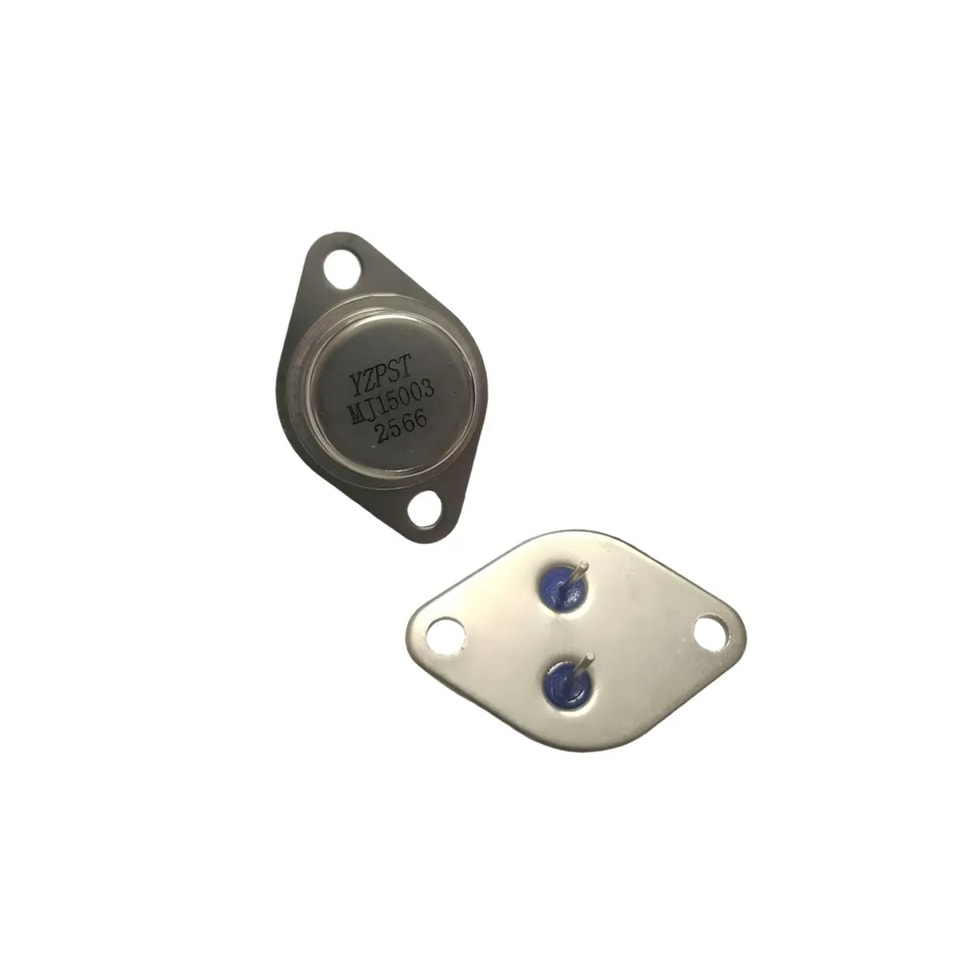

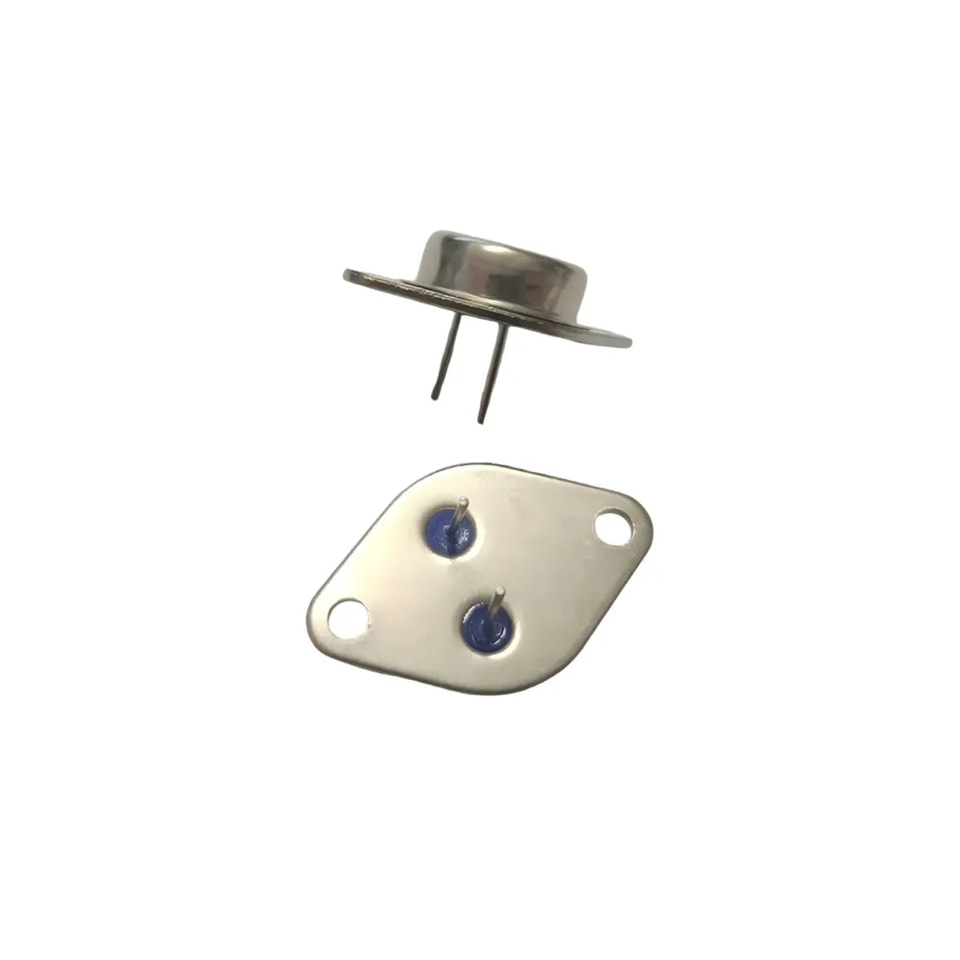

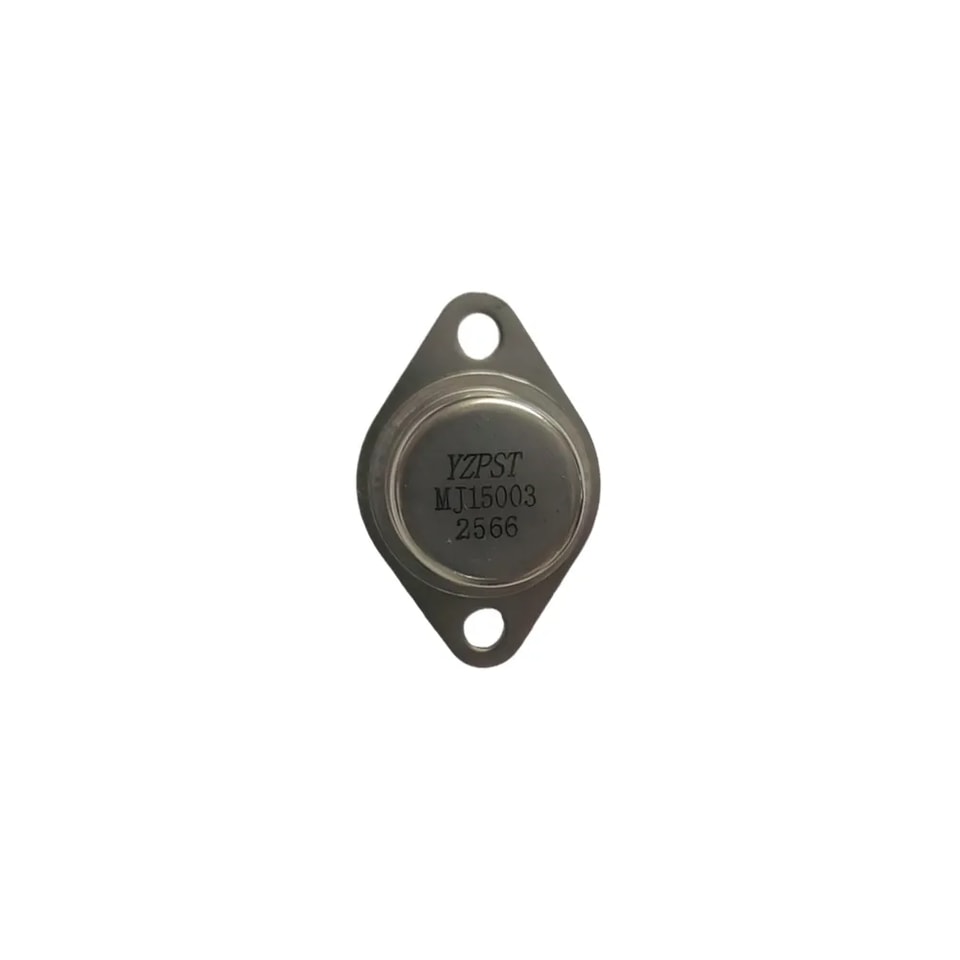

YZPST-MJ15003
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الحدود القصوى المطلقة القيمa=℃)
|
|
|
| |
VCBO | جهد المجمع-القاعدة | باعث مفتوح | 140 | V |
VCEO | جهد المجمع-الباعث | مفتوحة القاعدة | 140 | V |
VEBO | جهد الباعث-القاعدة | مجمع مفتوح | 5 | V |
IC | تيار المجمع |
| 20 | A |
IB | تيار القاعدة |
| 5 | A |
IE | تيار الباعث |
| -25 | A |
PD | إجمالي تبديد القدرة | TC=25℃ | 250 | واط |
Tj | درجة حرارة الوصلة |
| 200 | ℃ |
Tstg | درجة حرارة التخزين |
| -65~200 | ℃ |
الخصائص الحرارية
الرمز | المعلمة | MAX | الوحدة |
Rth j-c | المقاومة الحرارية من الوصلة إلى العلبة | 0.7 | ℃/W |
الخصائص
Tj=25℃ ما لم يُذكرغير ذلك محدد
الرمز | المعلمة | الشروط | الحد الأدنى | النموذجي | MAX | الوحدة |
VCEO(SUS) | جهد التشبع بين المجمع والباعثالتوصيل | IC=0.2A ;IB=0 | 140 |
|
| V |
VCEsat | جهد التشبع بين المجمع والباعثالتشبع | IC=5A; IB=0.5A |
|
| 1.0 | V |
VBE | جهد التشغيل بين القاعدة والباعث | IC=5A ; VCE=2V |
|
| 2.0 | V |
ICEO | تيار قطع المجمع | VCE=140V; IB=0 |
|
| 0.25 | mA |
ICEX | تيار قطع المجمع | VCE=140V; VBE(off)=1.5V TC=150℃ |
|
| 0.1 2.0 | mA |
IEBO | تيار قطع الباعث | VEB=5V; IC=0 |
|
| 0.1 | mA |
hFE | كسب التيار المستمر الكسب | IC=5A ; VCE=2V | 25 |
| 150 |
|
Is/b |
تيار انهيار المجمع الثانويأو التيار مع انحياز موجب للقاعدة | VCE=50Vdc,t=1 s, غير متكرر | 5 |
|
|
A |
VCE=100Vdc,t=1 s, غير متكرر | 1 | |||||
COB | سعة الخرج | IE=0 ; VCB=10V;f=1.0MHz |
|
| 1000 | بيكوفاراد |
fT | تردد الانتقال | IC=0.5A ; VCE=10V;f=0.5MHz | 2 |
|
| MHz |
مخطط الأبعاد للحزمة
