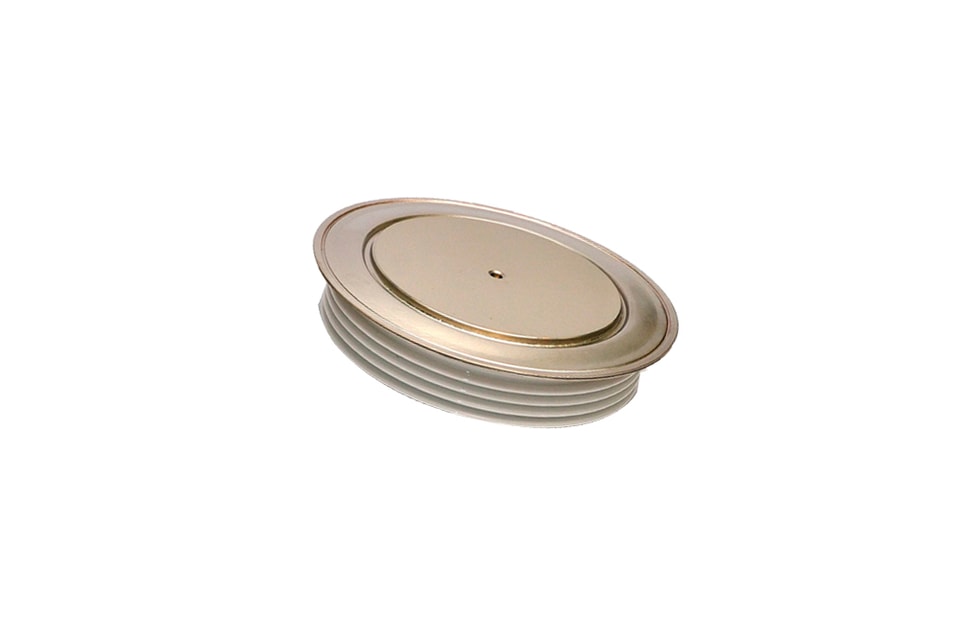

نوع الجهاز

V RRM (1)

V RSM (1)

FD1000A50

2500

2800

FD1000A56

2800

3100

تسرب الجهد المتكرر القصوى في الاتجاه المعاكس

أنا _RRM

10 مللي أمبير

50 مللي أمبير (3)

المعلمة

رمز

الحد الأدنى

الحد الأقصى

النوعية

وحدات

الشروط

القيمة المتوسطة لتيار الحالة السالبة

أنا _F(AV)

10 00

أ

Sinewave،180 ^o conduction،T _c =100 ^o C

قيمة RMS للتيار في الحالة الموصلة

أنا _FRMS

1570

أ

القيمة الاسمية

ذروة تيار دورة واحدة

تيار (غير متكرر)

أنا _FSM

25 000

أ

10.0 مللي ثانية (50 هرتز)، موجة سينوسية-

شكل، 180 ^o توصيل، T _j = 175 ^o C

أنا مربع t

أنا ² t

2.6 x10 ⁵

أ ² s

10 مللي ثانية

الذروة على الجهد الحالة

V _FM

1.65

V

أنا _FM = 2500 A; دورة العمل £ 0.01%;

T _j = 160 ^o C

تيار الانتعاش العكسي (4)

أنا _RM(REC)

250

أ

أنا _FM = 1000 أ; دI _F /dt = 10 أ/ m s,

Tj = 160 درجة مئوية

Reverse Recovery Charge (4)

Q _rr

*

m C

Reverse Recovery Time (4)

t _RR

*

m s

المعلمة

رمز

الحد الأدنى

الحد الأقصى

النوعية

وحدات

الشروط

درجة الحرارة التشغيلية

T _j

-40

+1 50

^o C

درجة حرارة التخزين

T _stg

-40

+1 50

^o C

المقاومة الحرارية - الانتقال إلى الحالة

R _{Q (j-c)}

0.023

^o C/W

مبردة من الجانبين

المقاومة الحرارية - الحالة إلى السطح

R _{Q (c-s)}

0 .010

^o C/W

مبردة من الجانبين *

قوة التركيب

P

24

kN

الوزن

W

600

غرام
