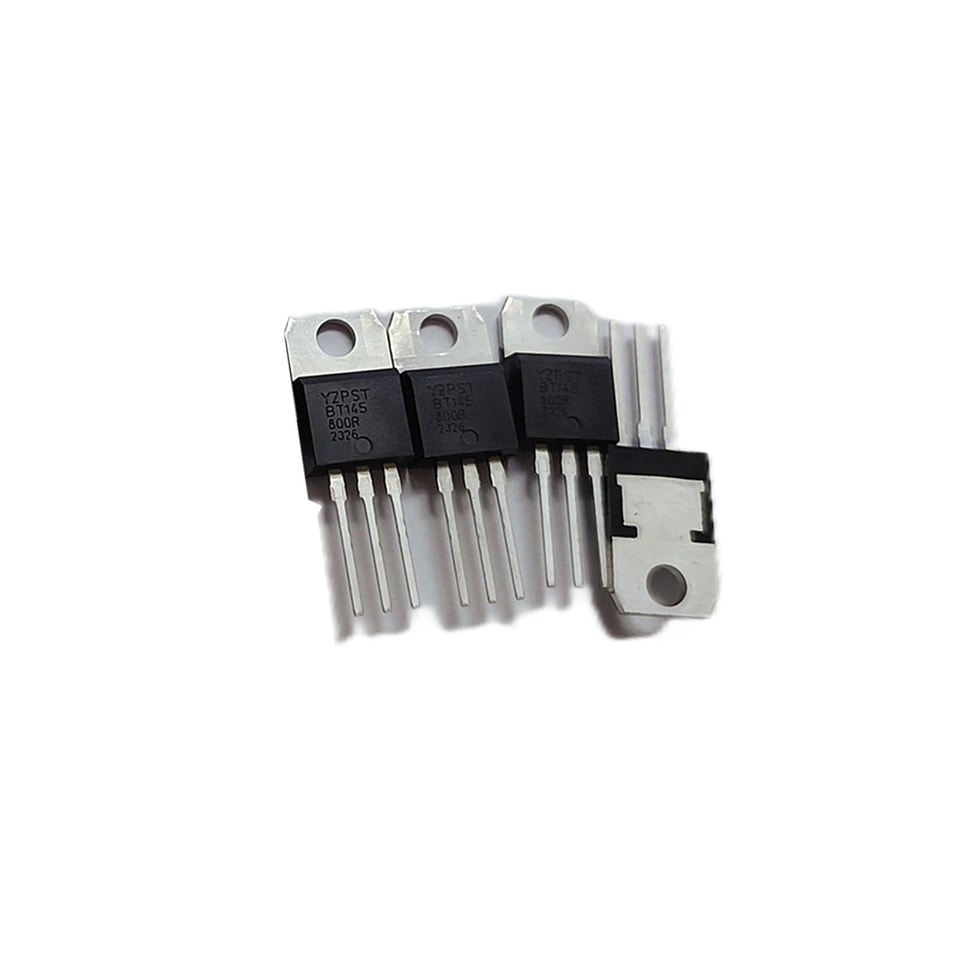

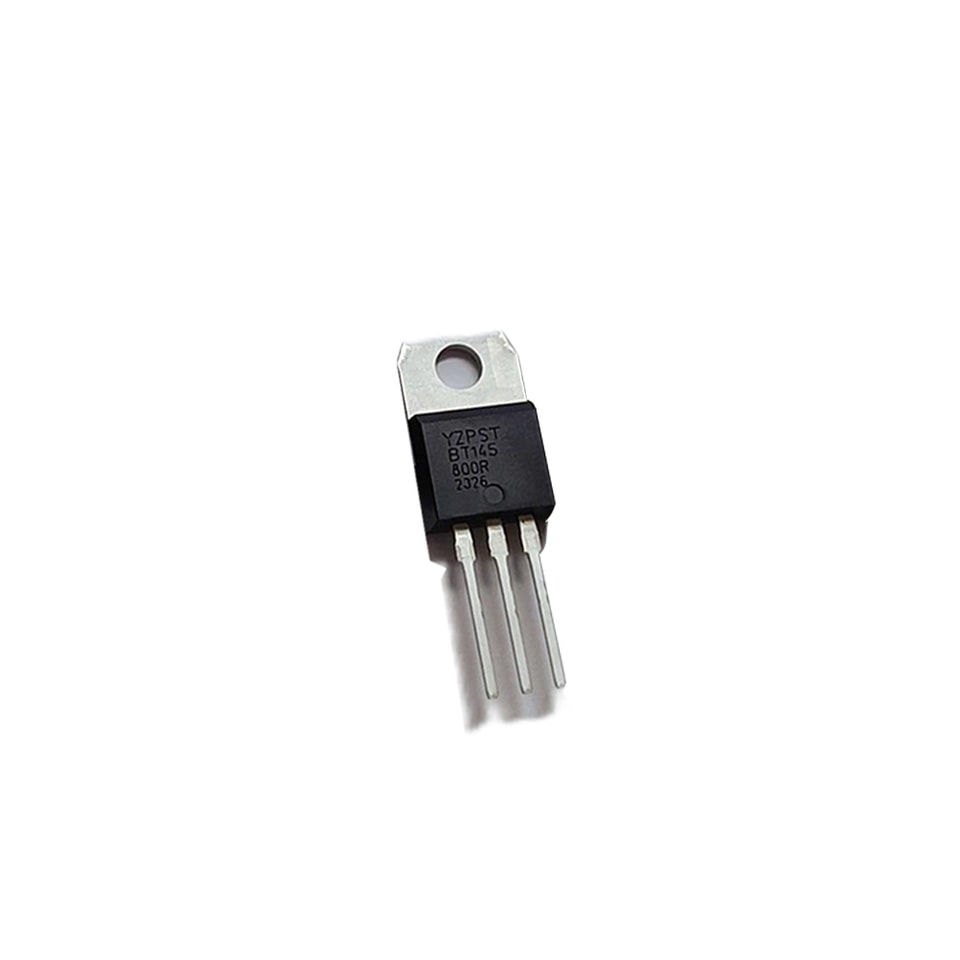

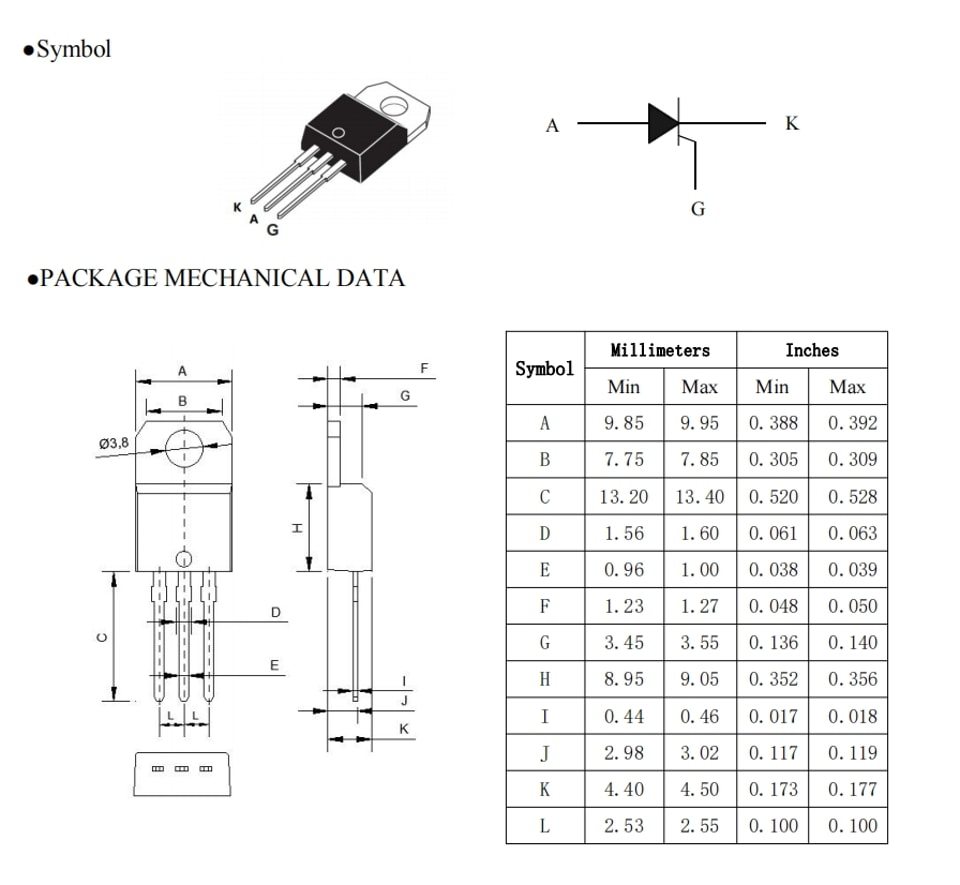

YZPST-BT145-800R
الوصف:
المقوم السيليكوني المتحكم المخطط (SCR) المعزز بالبلاستيك TO220 المصمم للاستخدام في التطبيقات التي تتطلب قدرة عالية على تحمل الجهد ثنائي الاتجاه، وقدرة عالية على تيار الاندفاع وأداء عالي لدورة الحرارة.
الميزات والفوائد
التحكم في الطاقة المترددة
قدرة عالية على تحمل الجهد ثنائي الاتجاه
أداء حراري عالي
معزز بالبلاستيك لتحمل الجهد والموثوقية
قدرة عالية على درجة حرارة التشغيل في الاتصال (Tj(max) = 150 °C)
يفي العبوة بمتطلبات UL94V0 لمقاومة الاشتعال
العبوة متوافقة مع RoHS
IEC 61000-4-4 انتقال سريع
التطبيقات
إشعال التفريغ السعوي (CDI)
حماية الشريط
حماية الاندفاع
التحكم في المحرك
تنظيم الجهد
قدرة عالية على درجة حرارة التشغيل في الاتصال (Tj(max) = 150 °C)
P/N: YZPST-BT145-800R
الوصف:
منظم تيار سيليكوني متقاطع (SCR) المغلف بطبقة مسطحة في عبوة بلاستيكية TO220 مصمم للاستخدام في التطبيقات التي تتطلب قدرة عالية على حجب الجهد ثنائي الاتجاه، وقدرة عالية على تيار الاندفاع وأداء عالي للدورة الحرارية.
الميزات والفوائد
تحكم الطاقة المترددة
قدرة عالية على حجب الجهد ثنائي الاتجاه
أداء حراري عالي
منظم تيار سيليكوني متقاطع مغلف بطبقة مسطحة لضمان صلابة الجهد والموثوقية
قدرة عالية على درجة حرارة التشغيل في الاتصالات (Tj(max) = 150 درجة مئوية)
تلبي العبوة متطلبات اللهب UL94V0
الحزمة متوافقة مع توجيهات الاتحاد الأوروبي بشأن استخدام المواد الخطرة (RoHS)
IEC 61000-4-4 ترانزين سريع
التطبيقات
إشعال التفريغ السعوي (CDI)
حماية الكروبار
حماية التيار الابتدائي
تحكم في المحرك
تنظيم الجهد
قدرة عالية على تحمل درجة حرارة التشغيل القصوى للوصلة (Tj(max) = 150 °C)
سريع بيانات المرجع
| رمز | معلمة | الشروط | الحد الأدنى | النوعية | الحد الأقصى | وحدة | |
| الحد الأقصى المطلق التصنيف | |||||||
| V RRM | متكرر قمة عكس الجهد | - | - | 800 | V | ||
| أنا T(RMS) | تيار RMS على الحالة | نصف موجة جيبية؛ T ميغابايت ≤ 128 درجة مئوية؛ | - | - | 25 | A | |
| الشكل 1 ; الشكل 2 ; الشكل 3 | |||||||
| أنا TSM | ذروة غير متكررة على- تيار الحالة | نصف موجة جيبية؛ T j(ini t) = 25 درجة مئوية؛ t p = 10 ملل؛ الشكل 4 ; الشكل 5 | - | - | 300 | A | |
| نصف موجة جيبية؛ T j(init) = 25 درجة مئوية؛ t p = 8.3 ملل | - | - | 330 | A | |||
| T j | درجة الانصهار | - | - | 150 | 0C | ||
| رمز | معلمة | الشروط | الحد الأدنى | النوعية | الحد الأقصى | وحدة | |
| الخصائص الثابتة | |||||||
| أنا GT | تيار تشغيل البوابة | V D = 12 V; أنا T = 0.1 أ; ت ج = 25 درجة مئوية في غ 7 | 1.5 | - | 15 | مللي أمبير | |
| أنا هـ | التيار الحالي | V D = 12 فولت؛ T ج = 25 درجة مئوية الشكل 9 | - | - | 60 | مللي أمبير | |
| V T | الجهد في الحالة الموصلة | أنا T = 30 أمبير؛ T ج = 25 درجة مئوية الشكل. 10 | - | 1.1 | 1.5 | V | |
| الخصائص الديناميكية | |||||||
| dV D /dt | معدل الارتفاع من حالة الخمول الجهد | V DM = 536 V; T ج = 150 °C; (V DM = 67% من V DRM ); موجة تصاعدية؛ بوابة مفتوحة دائرة | 80 | - | - | V/μs | |
القيم الحدية
وفقًا لنظام التصنيف الأقصى المطلق (IEC 60134).
| رمز | معلمة | الشروط | الحد الأدنى | الحد الأقصى | وحدة | |
| V DRM | متكرر ذروة الإيقاف te الجهد | - | 800 | V | ||
| V RRM | متكرر قمة عكس الجهد | - | 800 | V | ||
| أنا تي (AV) | التيار المتوسط عند التشغيل | نصف موجة جيبية؛ T ميجابايت ≤ 128 درجة مئوية؛ | - | 16 | A | |
| أنا T(RMS) | تيار RMS على الحالة | نصف موجة جيبية؛ T ميغابايت ≤ 128 درجة مئوية؛ الشكل 1 ; الشكل 2 ; الشكل 3 | - | 25 | A |
| أنا TSM | غير تكراري الذروة عند التشغيل تيار الحالة | نصف موجة جيبية؛ T j(ini t) = 25 درجة مئوية تي p = 10 ملل؛ الشكل 4 ; الشكل 5 | - | 300 | A | |
| نصف موجة جيبية؛ T j(init) = 25 درجة مئوية؛ t p = 8.3 ملل | - | 330 | A | |||
| أنا 2 تي | أنا 2 تي ل دمج | تي ص = 10 ملل؛ SIN | - | 450 | A 2 s | |
| d أنا T /dt | معدل الارتفاع من على حالة التشغيل تيار | أنا G = 20 مللي أمبير | - | 200 | A/cs | |
| أنا GM | بوابة الذروة تيار | - | 5 | A | ||
| V RGM | قمة بوابة العكسية | - | 5 | V | ||
| الجهد | ||||||
| P GM | بوابة الذروة القوة | - | 20 | W | ||
| P G(AV) | البوابة المتوسطة القوة | فوق أي 20 ملل فترة | - | 0.5 | W | |
| T stg | درجة حرارة التخزين | -40 | 150 | 0C | ||
| T j | درجة الانصهار | - | 150 | 0C |
الخصائص الحرارية
| رمز | معلمة | الشروط | الحد الأدنى | النوعية | الحد الأقصى | وحدة | |
| R th(j-mb) | المقاومة الحرارية | الشكل 6 | - | - | 1 | كيلو واط | |
| من الاتصال إلى | |||||||
| التركيب قاعدة التركيب | |||||||
| R th(j-a) | المقاومة الحرارية | في الحرية هواء | - | 60 | - | كيلو واط | |
| من الاتصال إلى | |||||||
| هواء حر محيطي |
