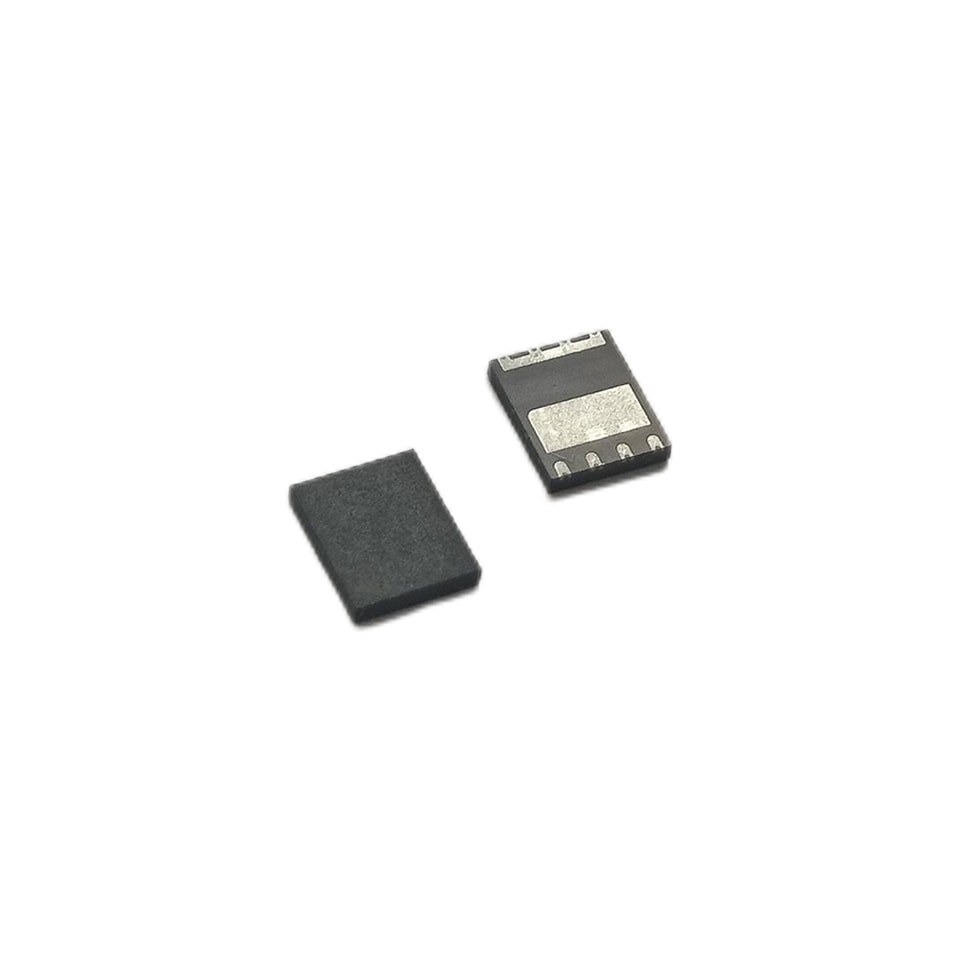

YZPST-RGN800C05D5
سيتم تحميل ملخص المنتج والمعلومات الفنية الأساسية من قاعدة بيانات المنتجات.
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
.jpg)

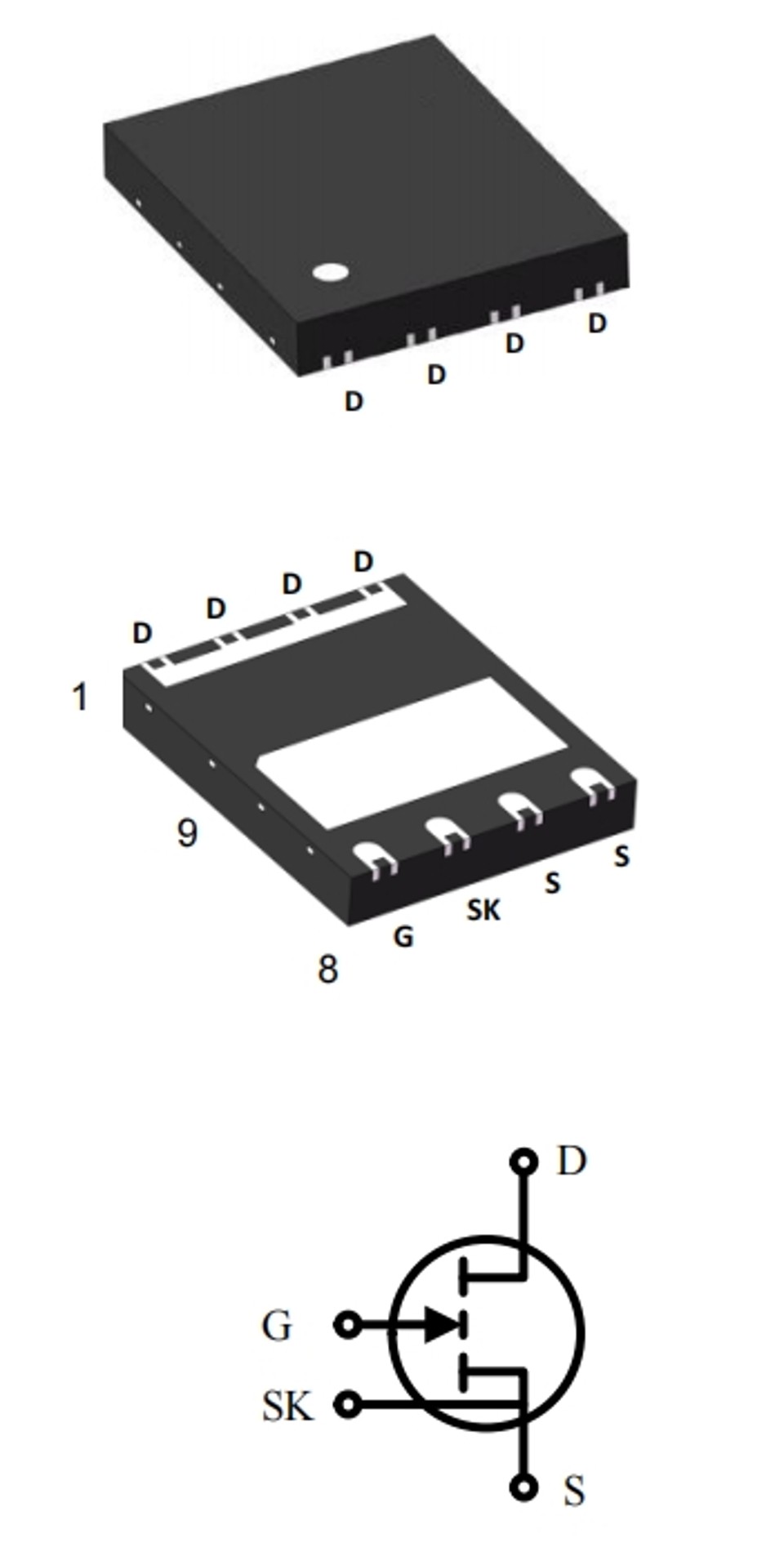

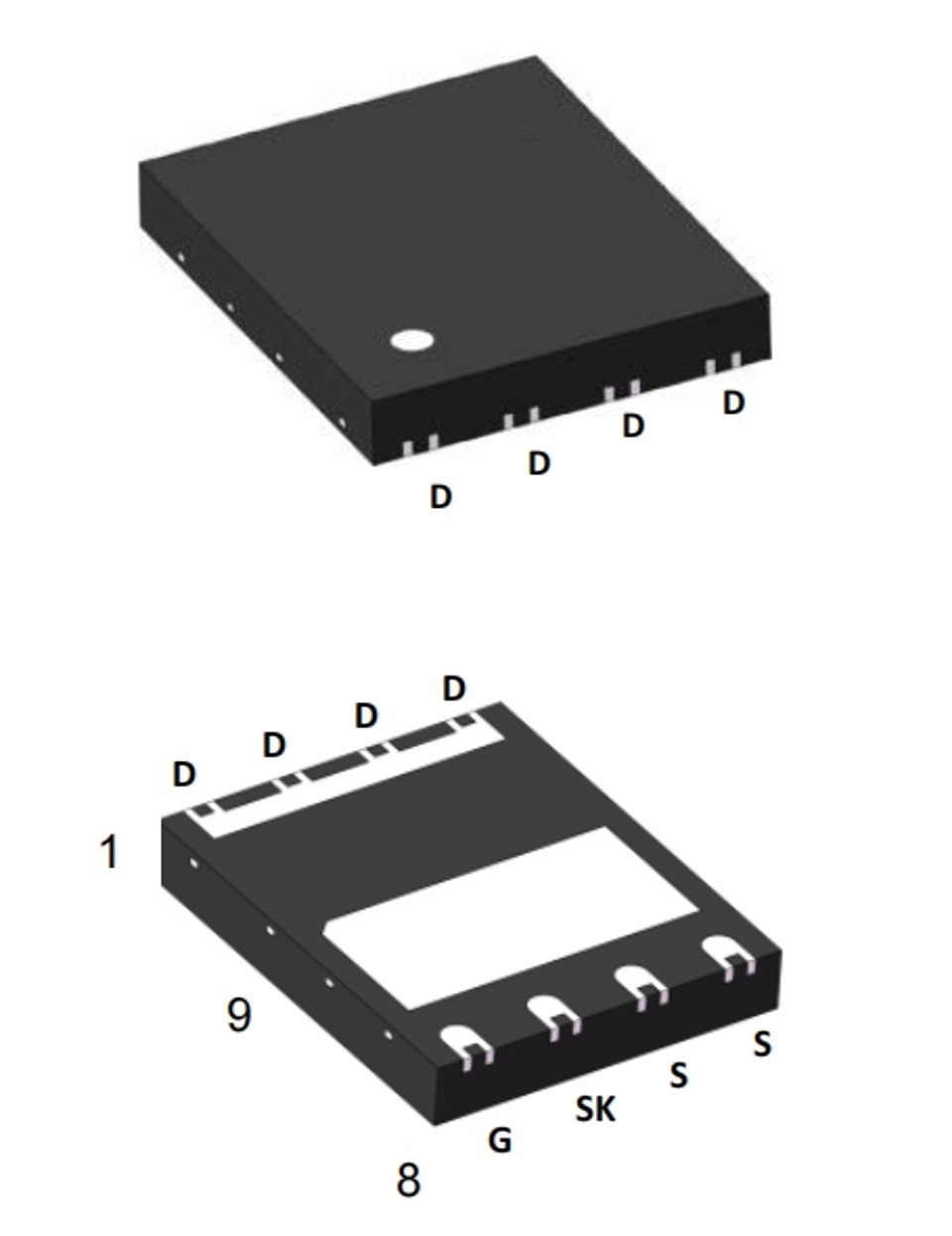

الطرف معلومات
البوابة | تيار المصرف | مصدر كلفن | المصدر |
8 | 1، 2، 3، 4 | 7 | 5، 6، 9 |
المفتاح الأداء المعلمات عند Tj = 25 °C
المعلمة | القيمة | الوحدة |
VDS،الحد الأقصى | 800 | V |
RDS(on)،الحد الأقصى عند VGS = 6 V | 480 | ملي أوم |
QG،نموذجي عند VDS = 400 V | 1.3 | nC |
ID،نبضي | 9 | A |
QOSS عند VDS = 400 V | 10.5 | nC |
Qrr عند VDS = 400 V | 0 | nC |
الحد الأقصى التصنيفاتعند Tj = 25 °C ما لم يُذكر خلاف ذلك.
المعلمة | الرمز | القيم | الوحدة | ملاحظة/ظروف الاختبار |
جهد بين المصرف والمصدر | VDS،الحد الأقصى | 800 | V | VGS = 0 V، Tj = -55 °C إلى 150 °C |
جهد بين المصرف والمصدر عابر 1 | VDS،عابر | 800 | V | VGS = 0 V |
جهد بين المصرف والمصدر، نبضي 2 | VDS،نبضة | 750 | V | Tj = 25 °C؛ الزمن الإجمالي < 10 ساعات |
Tj = 125 °C؛ الزمن الإجمالي < 1 ساعة | ||||
تيار مستمر، المصرف والمصدر | ID | 5 | A | Tc = 25 °C |
تيار نبضي، المصرف والمصدر 3 | ID، النبضي | 9 | A | Tc = 25 °C؛ VGS = 6 V؛ tPULSE = 10 µs |
تيار نبضي، المصرف والمصدر 3 | ID، النبضي | 5 | A | Tc = 125 °C؛ VGS = 6 V؛ tPULSE = 10 µs |
جهد البوابة-المصدر، مستمر 4 | VGS | -1.4 إلى +7 | V | Tj = -55 °C إلى 150 °C |
جهد البوابة-المصدر، نبضي |
VGS، نبضي |
-20 إلى +10 |
V | Tj = -55 °C إلى 150 °C؛ tPULSE = 50 ns، f = 100 kHz؛ مصرف مفتوح |
تبديد القدرة | Ptot | 40 | واط | Tc = 25 °C |
درجة حرارة التشغيل | Tj | -55 إلى +150 | °م |
|
درجة حرارة التخزين | Tstg | -55 إلى +150 | °م |
الخصائص الحراريةالخصائص الحرارية
المعلمة | الرمز | القيم | الوحدة | ملاحظة/ظروف الاختبار |
المقاومة الحرارية، الوصلة-الوسط المحيط | RthJA 1 | 72 | °C/W |
|
المقاومة الحرارية، الوصلة-الغلاف | RthJC | 3.05 | °C/W |
|
المقاومة الحرارية، الوصلة-الوسط المحيط | Tsold | 260 | °C | MSL3 |
الخصائص الكهربائيةعند Tj = 25 °C، ما لم يُذكر خلاف ذلك
المعلمة | الرمز | القيم | الوحدة | ملاحظة/ظروف الاختبار | ||
الحد الأدنى | النوعي | الحد الأقصى | ||||
جهد عتبة البوابة | VGS(th) | 1.2 | 1.7 | 2.5 | V | ID = 5.2 mA؛ VDS = VGS؛ Tj = 25 °C |
- | 1.9 | - | ID = 5.2 mA؛ VDS = VGS؛ Tj = 150 °C | |||
تيار التسرب بين المصرف والمصدر | IDSS | - | 0.2 | 10 | µA | VDS = 700 V؛ VGS = 0 V؛ Tj = 25 °C |
- | 2 | - | VDS = 700 V؛ VGS = 0 V؛ Tj = 150 °C | |||
تيار تسرب البوابة-المصدر | IGSS | - | 20 | - | µA | VGS = 6 V؛ VDS = 0 V |
مقاومة الحالة الموصلة بين المصرف والمصدر | RDS(on) | - | 365 | 480 | ملي أوم | VGS = 6 V؛ ID = 2 A؛ Tj = 25 °C |
- | 790 | - | ملي أوم | VGS = 6 V؛ ID = 2 A؛ Tj = 150 °C | ||
مقاومة البوابة | RG | - | 14 | - | أوم | f = 5 ميغاهرتز؛ مصرف مفتوح |
الخصائص الديناميكية
المعلمة | الرمز | القيم | الوحدة | ملاحظة/ظروف الاختبار | ||
الحد الأدنى | النوعي | الحد الأقصى | ||||
سعة الدخل | Ciss | - | 43 | - | بيكوفاراد | VGS = 0 V؛ VDS = 400 V؛ f = 100 كيلوهرتز |
سعة الخرج | Coss | - | 13 | - | بيكوفاراد | VGS = 0 V؛ VDS = 400 V؛ f = 100 كيلوهرتز |
سعة النقل العكسي | Crss |
- | 0.1 |
- | بيكوفاراد | VGS = 0 V؛ VDS = 400 V؛ f = 100 كيلوهرتز |
سعة الخرج الفعالة، مرتبطة بالطاقة 1 | Co(er) |
- | 18 |
- | بيكوفاراد | VGS = 0 V؛ VDS = 0 إلى 400 V |
سعة الخرج الفعالة، مرتبطة بالزمن 2 | Co(tr) |
- | 26 |
- | بيكوفاراد | VGS = 0 V؛ VDS = 0 إلى 400 V |
شحنة الخرج | QOSS | - | 10.5 | - | nC | VGS = 0 V؛ VDS = 0 إلى 400 V |
زمن تأخير التشغيل | td(on) | - | 2 | - | ns | VDS = 400 V؛ ID = 4 A؛ L = 318 µH؛ VGS = 6 V؛ Ron = 10 Ω؛ Roff = 2 Ω؛ راجع الشكل 22 |
زمن تأخير الإيقاف | td(off) | - | 3 | - | ns | |
زمن الصعود | tr | - | 5 | - | ns | |
زمن الهبوط | tf | - | 7 | - | ns | |
خصائص شحنة البوابة
المعلمة | الرمز | القيم | الوحدة | ملاحظة/ظروف الاختبار | ||
الحد الأدنى | النوعي | الحد الأقصى | ||||
شحنة البوابة | QG | - | 1.3 | - | nC | VGS = 0 إلى 6 V؛ VDS = 400 V؛ ID = 2 A |
شحنة البوابة-المصدر | QGS | - | 0.1 | - | nC | |
شحنة البوابة-المصرف | QGD | - | 0.5 | - | nC | |
جهد منصة البوابة | VPlat | - | 2.7 | - | V | VDS = 400 V؛ ID = 2 A |
خصائصالتوصيل العكسي
المعلمة | الرمز | القيم | الوحدة | ملاحظة/ظروف الاختبار | ||
الحد الأدنى | النوعي | الحد الأقصى | ||||
جهد الانعكاس من المصدر إلى المصرف | VSD | - | 2.8 | - | V | VGS = 0 V؛ IS = 2 A |
تيار نبضي، عكسي | IS، نبضي | - | - | 9 | A | VGS = 6 فولت؛ tPULSE = 10 ميكروثانية |
شحنة الاسترداد العكسي | Qrr | - | 0 | - | nC | IS = 2 أمبير؛ VDS = 400 فولت |
زمن الاسترداد العكسي | trr | - | 0 | - | ns |
|
ذروة تيار الاسترداد العكسي | Irrm | - | 0 | - | A | |

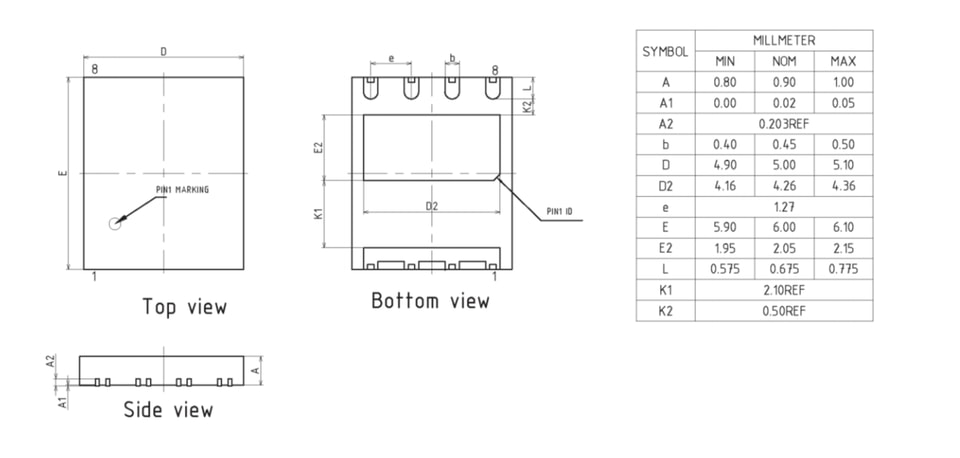

مخططات الحزمة

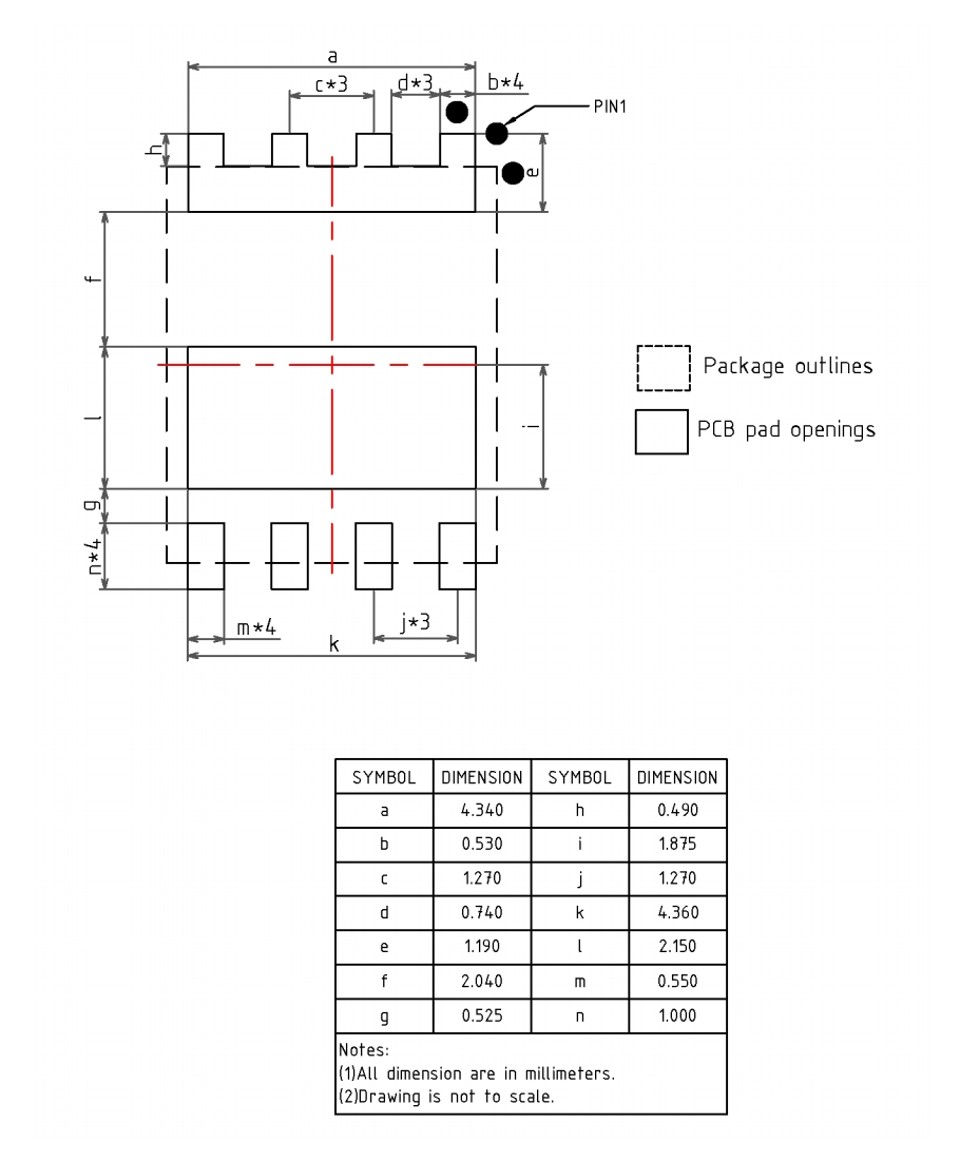

الموصى به بصمة لوحة الدارة المطبوعةبصمة لوحة الدارة المطبوعة
