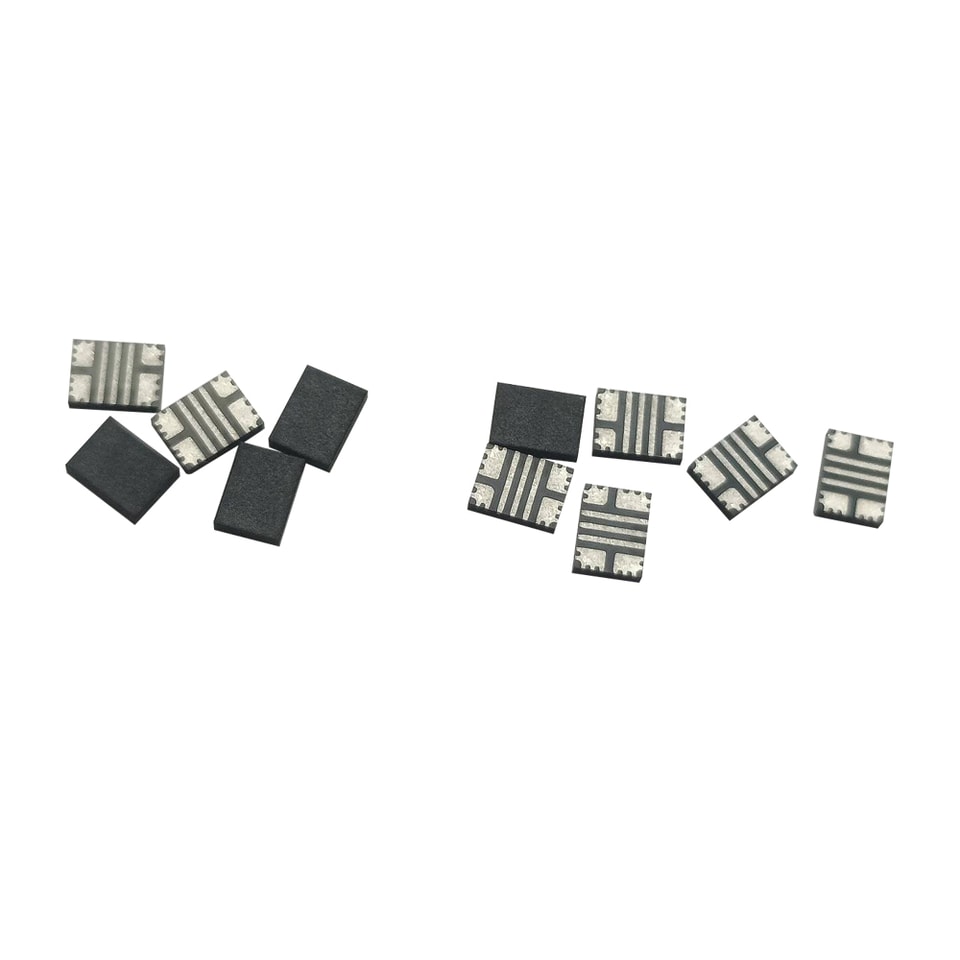

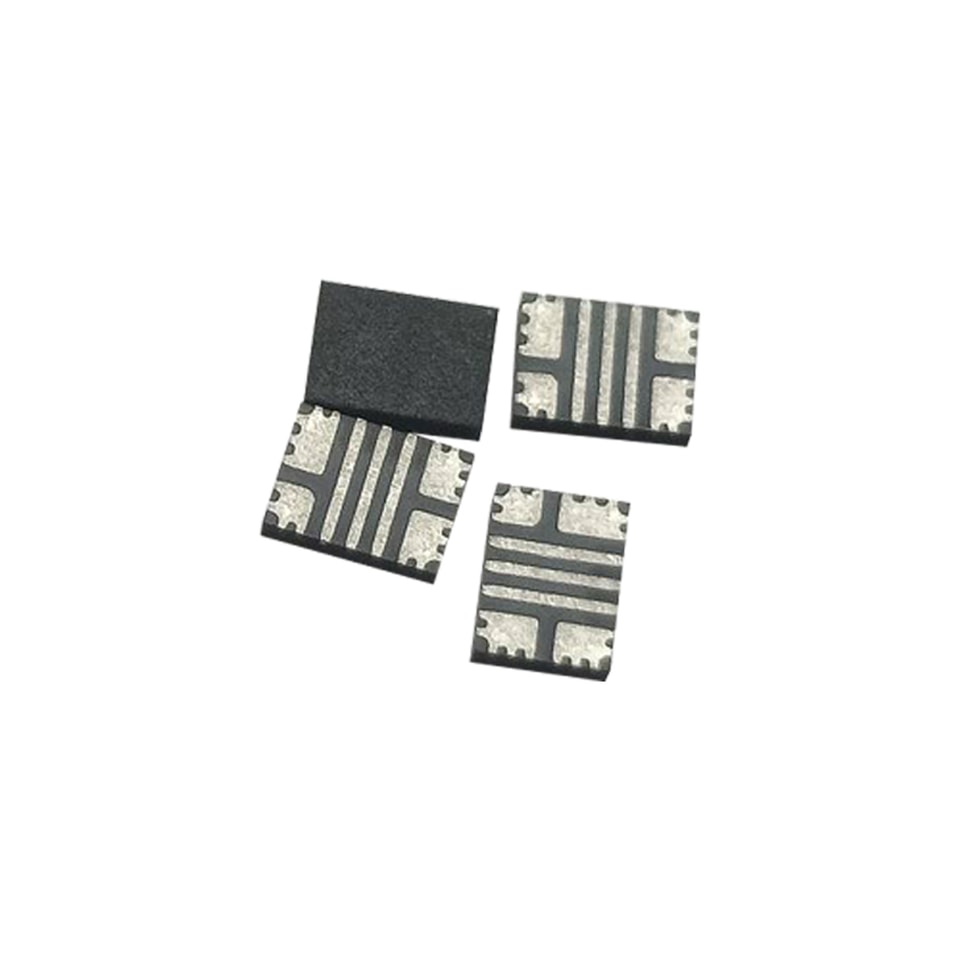

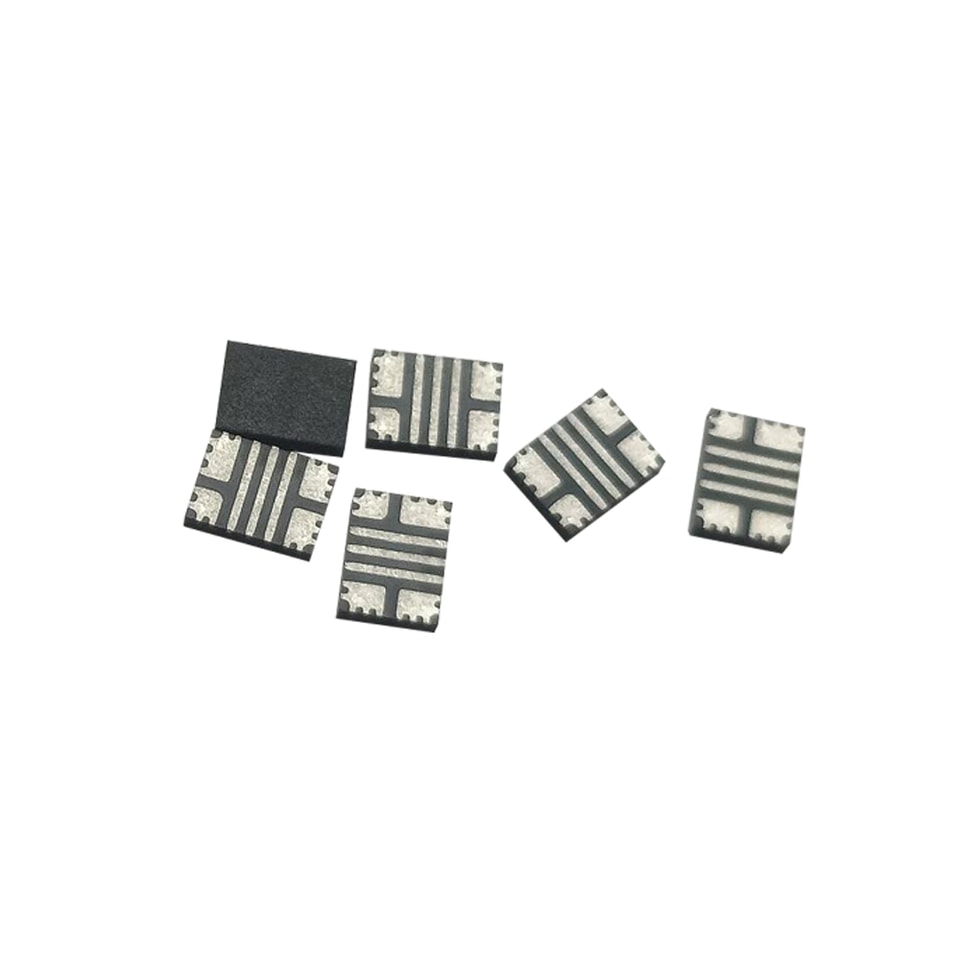

YZPST-RGN040C024
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الطرف معلومات
الطرف | وصف الأرجل | وظيفة الأرجل |
1، 2، 24، 25 | البوابة | بوابة المشغّل |
3-7، 9، 11-20، 22 | المصدر | المصدر |
8، 10، 21، 23 | تيار المصرف | مصرف القدرة |
مؤشرات الأداء الرئيسية عند TJ = 25 °C
المعلمة | القيمة | الوحدة |
VDS،الحد الأقصى | 40 | V |
RDS(on)،الحد الأقصى عند VGS = 5 فولت | 4.3 | ملي أوم |
QG، نموذجي @ VDS = 20V | 6.2 | nC |
IDS،نبضي | 160 | A |
QOSS@ VDS = 20V | 14 | nC |
الحد الأقصى المطلقة عند TJ = 25 °C ما لم يُذكر خلاف ذلك.
الرمز | المعلمة | MAX | الوحدة |
VDS | جهد المصرف إلى المصدر (مستمر) | 40 | V |
ID | تيار مستمر | 24 | A |
نبضي (25˚C، TPulse = 300 µs) | 160 | A | |
VGS | جهد البوابة إلى المصدر | 6 | V |
جهد البوابة إلى المصدر | -4 | V | |
Ptot | تبديد القدرة (Tc، الأسفل = 25°C) | 43 | واط |
TJ | درجة حرارة التشغيل | -40 إلى 150 | ˚C |
TSTG | درجة حرارة التخزين | -40 إلى 150 | ˚C |
الخصائص الحرارية
الرمز | المعلمة | نموذجي | الوحدة | ملاحظة/ظروف الاختبار |
RθJC_top | المقاومة الحرارية، من الوصلة إلى الغلاف (العلوي) | 26.2 | °م/واط |
|
RθJC_bot | المقاومة الحرارية، من الوصلة إلى الغلاف (السفلي) | 2.9 | °م/واط |
|
RθJA | المقاومة الحرارية، الوصلة إلى الوسط المحيط 1 | 45.9 | °م/واط |
|
Tsold | أقصى درجة حرارة للحام إعادة الانصهار | 260 | °C | MSL3 |
كهربائية الخصائص عند TJ = 25 °C، ما لم يُحدَّد خلاف ذلك
الرمز | المعلمة | الحد الأدنى | نموذجي | MAX | الوحدة | شروط الاختبار |
BVDSS | جهد المصرف إلى المصدر | 40 |
|
| V | VGS = 0 V، ID = 500 μA |
IDSS | تسرب المصرف إلى المصدر |
|
| 100 | µA | VGS = 0 V، VDS = 32 V |
IGSS | تسرب أمامي من البوابة إلى المصدر |
| 3 | 80 | µA | VGS = 5 فولت |
تسرب أمامي من البوابة إلى المصدر |
| 50 | 500 | µA | VGS = 5 V، Tj = 125 °C | |
تسرب عكسي من البوابة إلى المصدر |
| 1 | 20 | µA | VGS = -4 فولت | |
VGS(TH) | جهد عتبة البوابة | 0.7 |
| 2.4 | V | VDS = VGS، ID = 7 mA |
RDS(on) | مقاومة حالة التشغيل من المصرف إلى المصدر |
| 3 | 4.3 | ملي أوم | VGS = 5 V، ID = 15 A |
VSD | جهد التوصيل من المصدر إلى المصرف |
| 1.9 |
| V | IS = 0.5 A، VGS = 0 V |
الخصائص الديناميكية
الرمز | المعلمة | الحد الأدنى | نموذجي | MAX | الوحدة | شروط الاختبار |
Ciss | سعة الإدخال |
| 805 |
|
بيكوفاراد |
VGS = 0 V، VDS = 20 V |
Coss | سعة الخرج |
| 428 |
| ||
Crss | سعة النقل العكسي |
| 13 |
| ||
Coss(er) | Coss المرتبطة بالطاقة |
| 600 |
| VGS = 5 V، VDS = 20 V، ID = 15 A | |
Coss(tr) | Coss المرتبطة بالزمن |
| 703 |
| ||
RG | مقاومة البوابة |
| 1.7 |
| أوم | f = 1 MHz |
QG | الشحنة الكلية للبوابة |
| 6.2 | 8.5 |
nC | VGS = 5 V، VDS = 20 V، ID = 15 A |
QGS | شحنة البوابة إلى المصدر |
| 1.4 |
|
VDS = 20 فولت، ID = 15 أمبير | |
QGD | شحنة البوابة إلى المصرف |
| 0.8 |
| ||
QG(TH) | شحنة البوابة عند العتبة |
| 0.9 |
| ||
QOSS | شحنة الخرج |
| 14 |
| VGS = 0 فولت، VDS = من 0 فولت إلى 20 فولت |

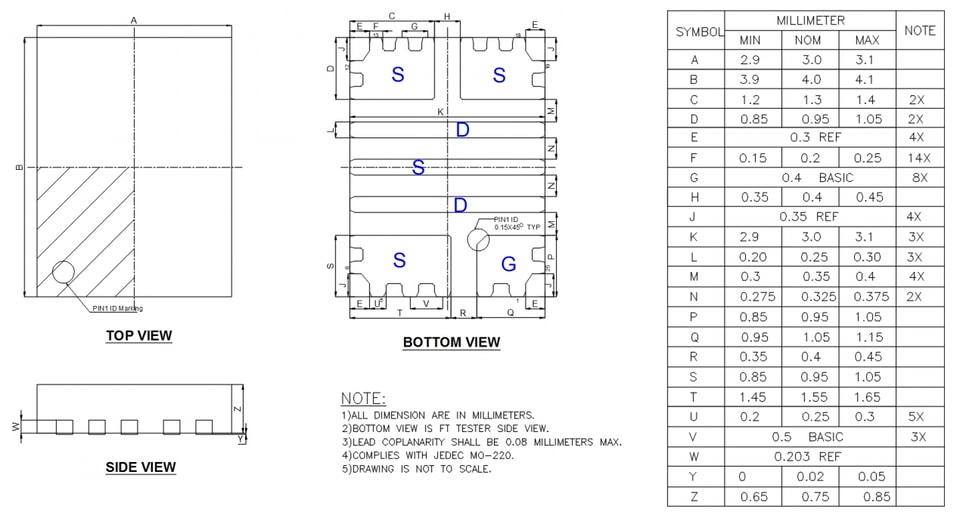

مخططات التغليف
.jpg)
.jpg)
.jpg)
.jpg)
