P/N:YZPST-RGN65C035

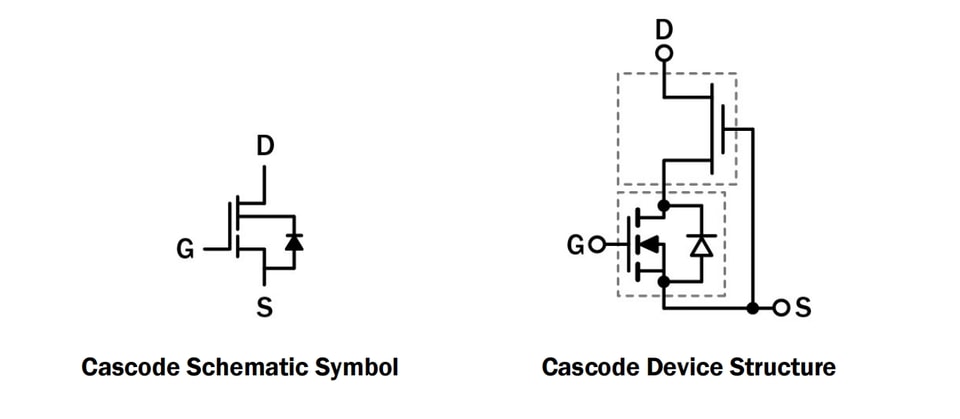

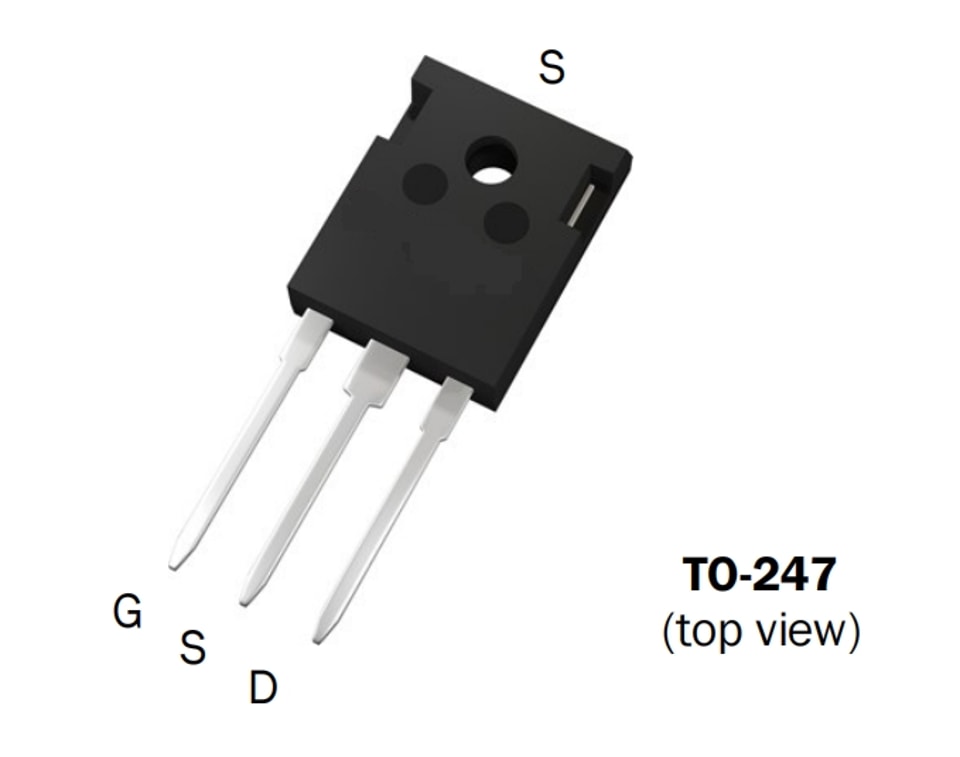

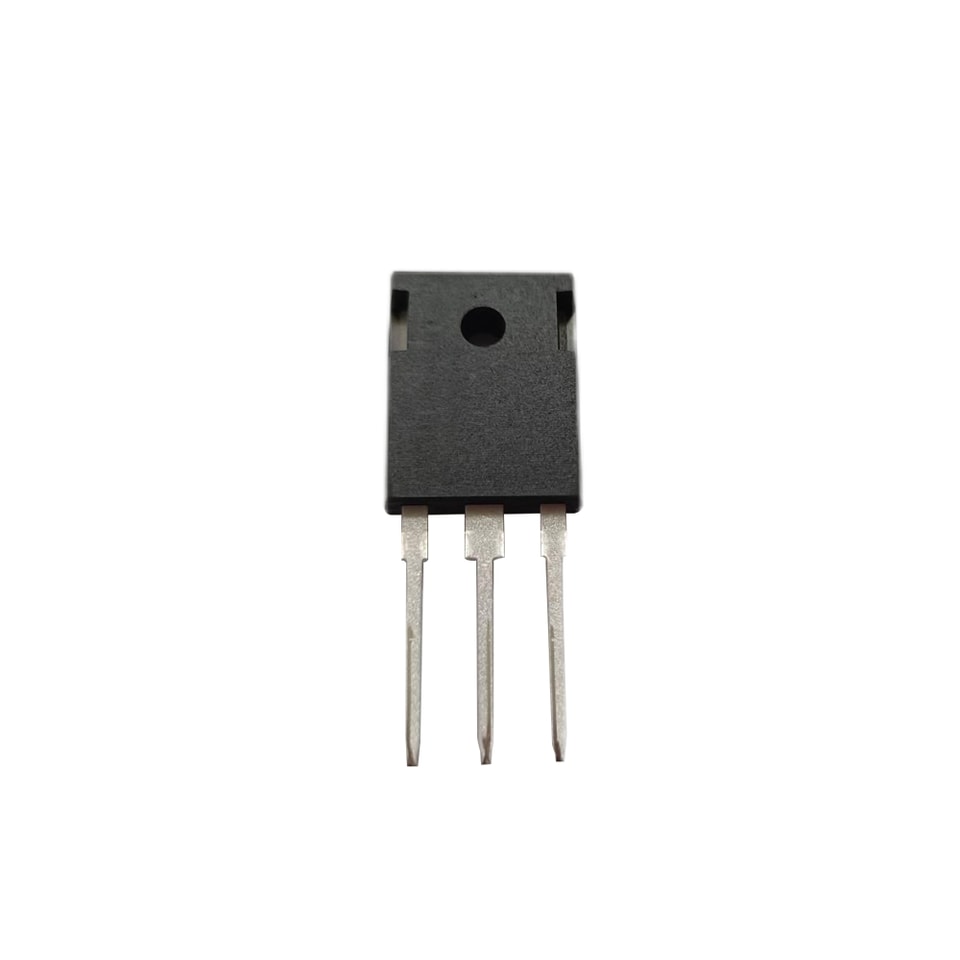

ترانزستور FET من Super-GaN بجهد 650 فولت في TO-247
الميزات
● سهل التشغيل—متوافق مع برامج تشغيل البوابة القياسية
● خسائر توصيل وتبديل منخفضة
● Qrr منخفض بقيمة 175 نانوكولوم—لا حاجة إلى دايود دوران حر
● ترتيب أطراف GSD يحسن تصميمات السرعة العالية
● تقنية GaN معتمدة من JEDEC
● متوافق مع RoHS وخالٍ من الهالوجين
المزايا
● كفاءة أعلى بفضل التبديل السريع
● كثافة قدرة أعلى
● تقليل حجم النظام ووزنه
● يتيح طوبولوجيات أكثر كفاءة—سهولة تنفيذ تصاميم التوتيم بول الخالية من الجسر
● خفض تكلفة قائمة المواد
التطبيقات
● الطاقة المتجددة
● الصناعات
● السيارات
● الاتصالات والبيانات
● محركات السيرفو
المواصفات الرئيسية | |
VDS (فولت) الحد الأدنى | 650 |
VTDS (فولت) الحد الأقصى | 800 |
RDS(on) (ملي أوم) الحد الأقصى | 41 |
Qrr (نانوكولوم) نموذجي | 175 |
Qg (نانوكولوم) نموذجي | 28 |
الحدود القصوى المطلقة (TC = 25°C ما لم يُذكر خلاف ذلك)
الرمز | المعلمة | قيمة الحد | الوحدة |
ID25°C | تيار التصريف المستمر @TC=25 °C a | 50 | A |
ID100°C | تيار التصريف المستمر @TC=100 °C a | 31.5 | A |
IDM | تيار المصرف النبضي (عرض النبضة: 10 ميكروثانية) | 240 | A |
VDSS | جهد المصرف إلى المصدر | 650 | V |
VTDS | جهد عابر من المصرف إلى المصدر b | 800 | V |
VGSS | جهد البوابة إلى المصدر | ±18 | V |
PD25 °C | القدرة القصوى المبددة | 178 | واط |
TJ | درجة حرارة الوصلة أثناء التشغيل | -55 إلى +150 | °C |
TS | درجة حرارة التخزين | -55 إلى +150 | °C |
TCSOLD | درجة حرارة الذروة للحام c | 260 | °C |
المقاومة الحرارية
الرمز | المعلمة | نموذجي | الوحدة |
RΘJC | من الوصلة إلى الغلاف | 0.7 | °C/W |
RΘJA | الوصلة إلى الوسط المحيط | 40 | °C/W |

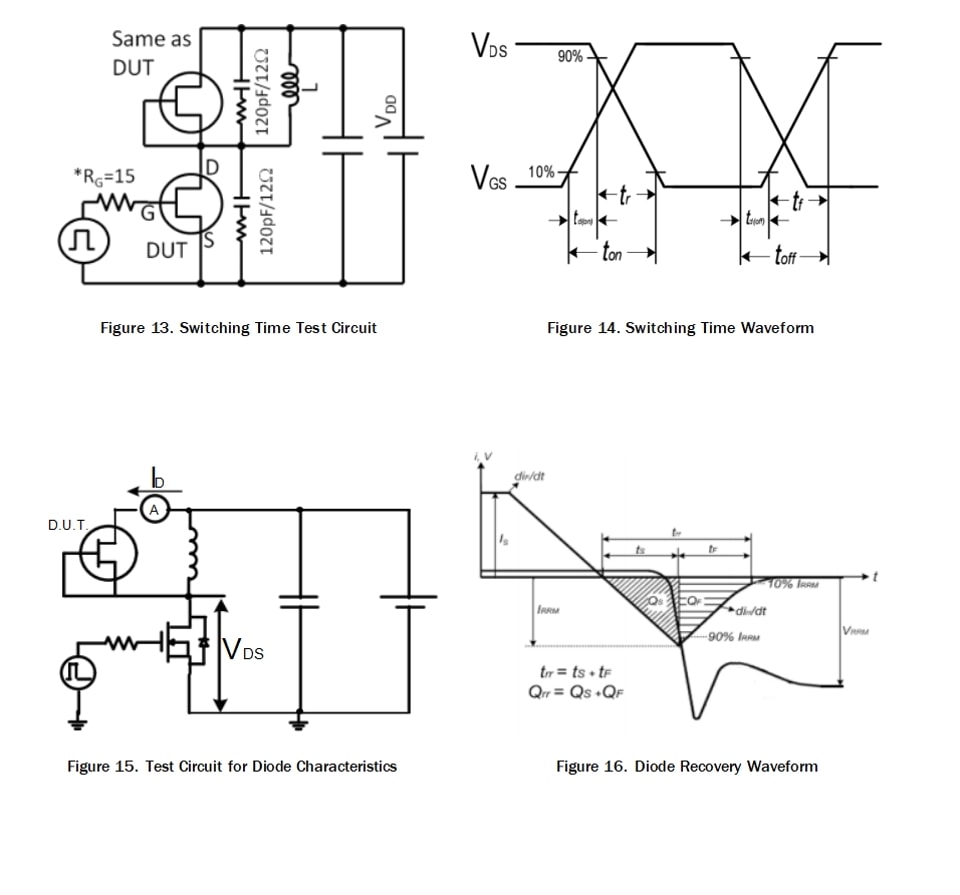

دوائر الاختبار والأشكال الموجية

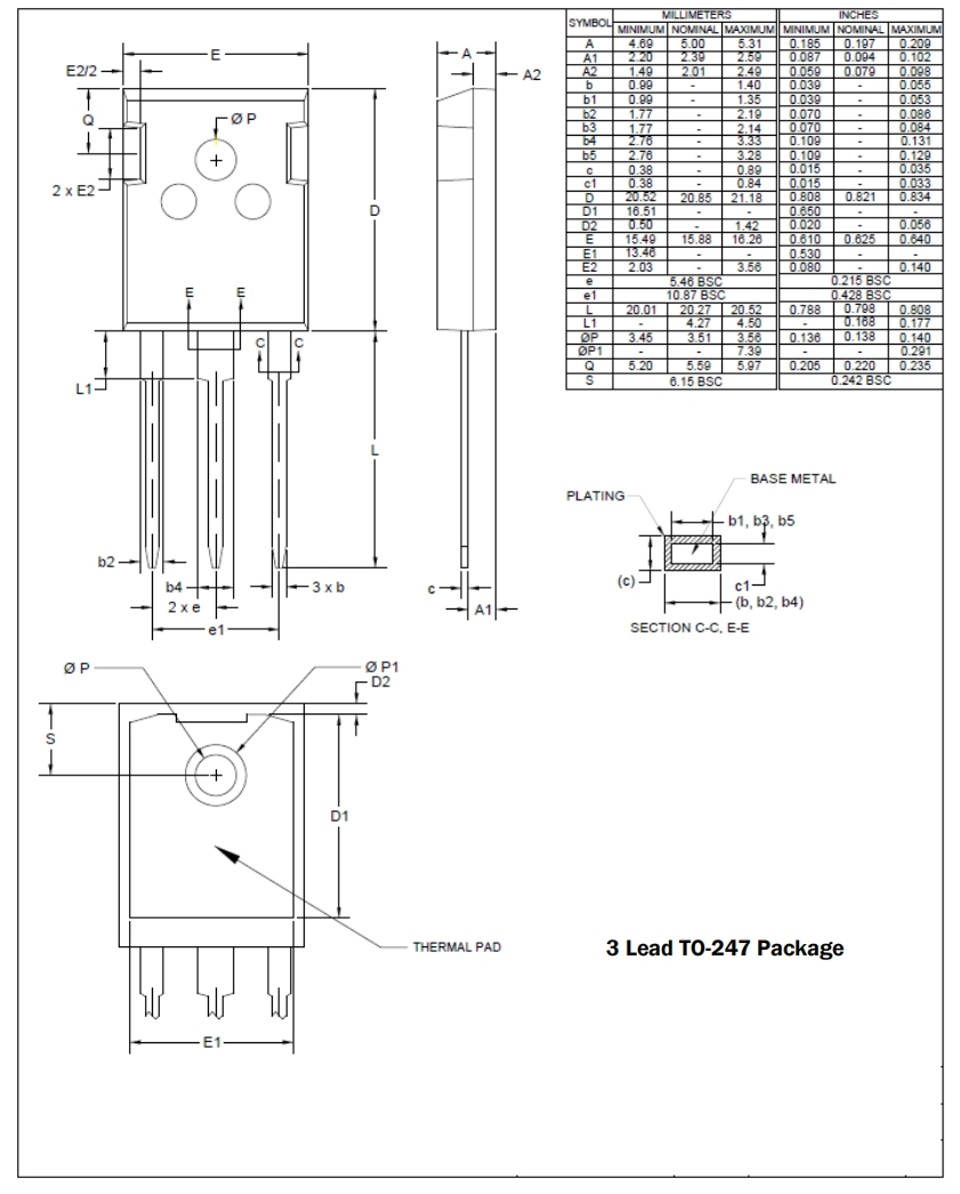

ميكانيكية
.jpg)
.jpg)
.jpg)
.jpg)
