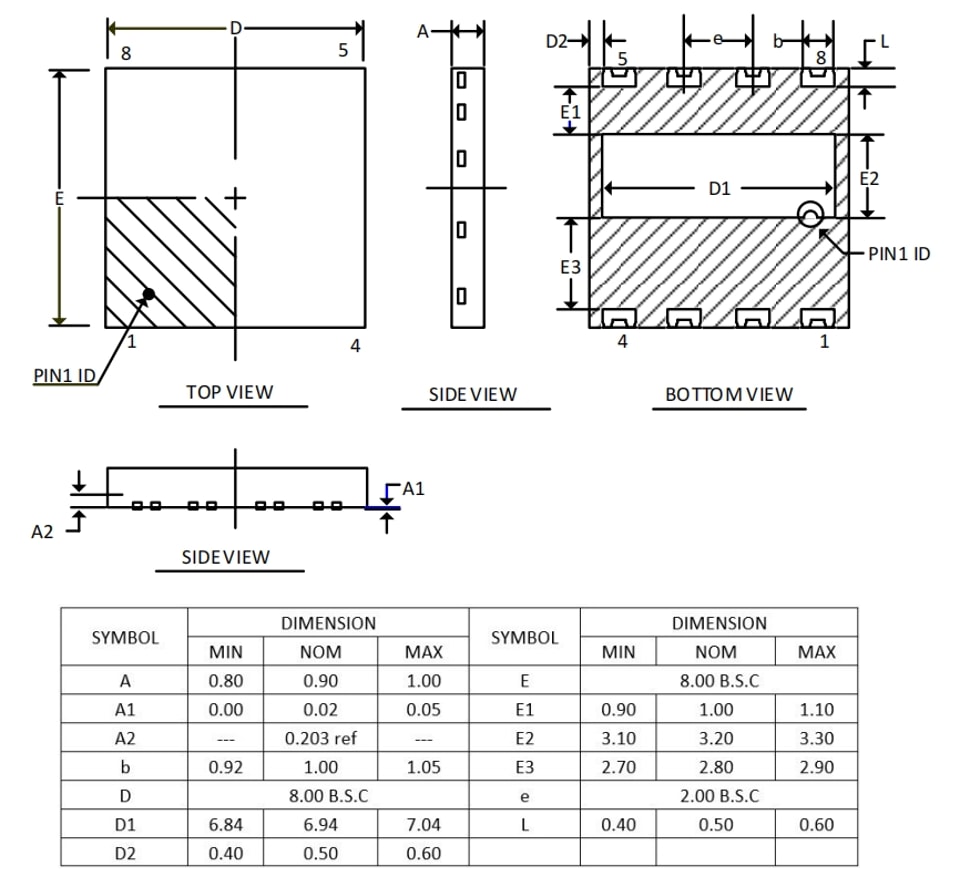

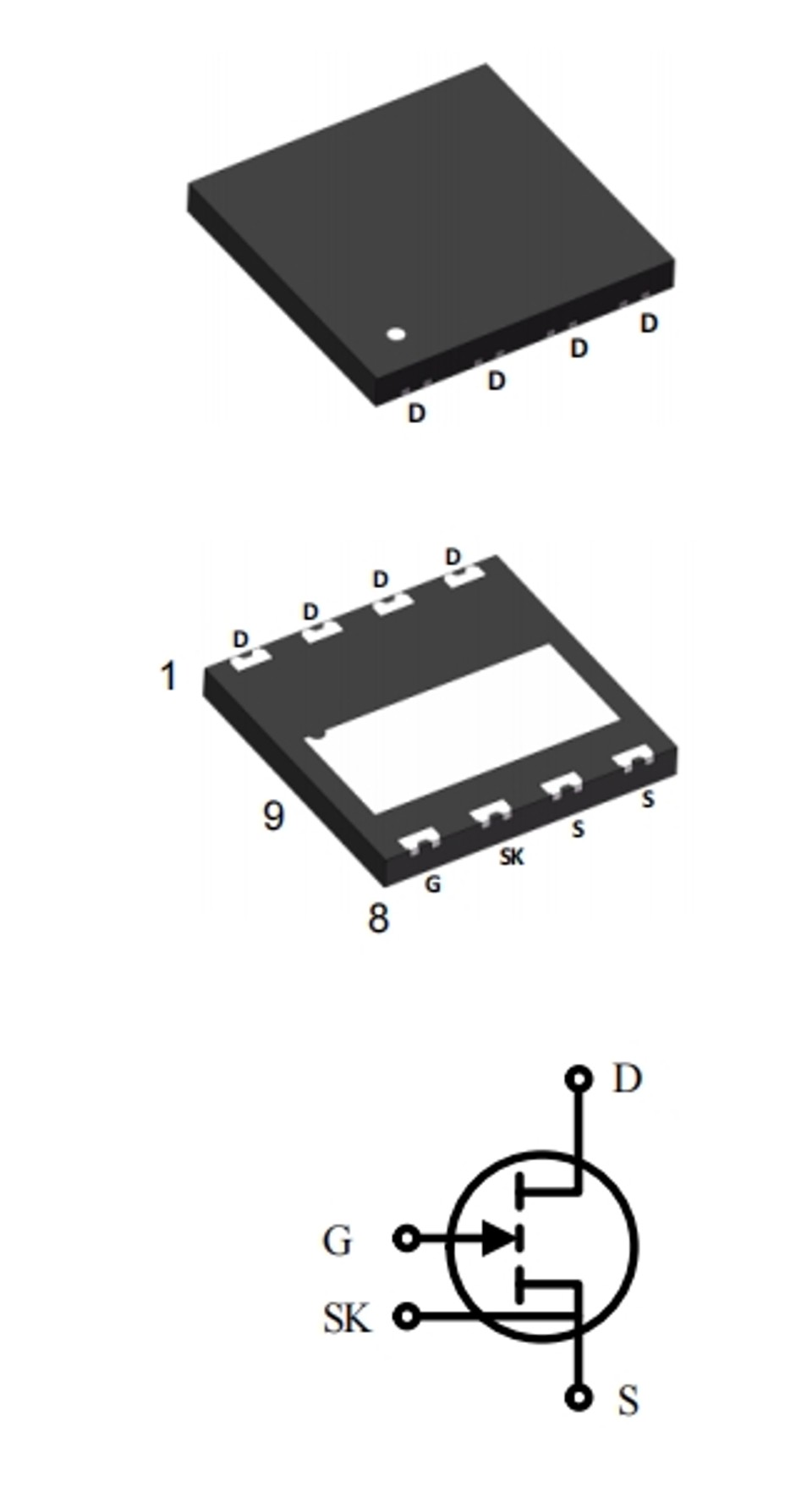

YZPST-RGN700C29D8

المعلمة

القيمة

الوحدة

VDS،الحد الأقصى

700

V

RDS(on)،الحد الأقصى @ VGS = 6 فولت

80

ملي أوم

QG،نموذجي @ VDS = 400 فولت

6.2

nC

ID،نبضي

58

A

QOSS @ VDS = 400 فولت

60

nC

Qrr @ VDS = 400 فولت

0

nC

المعلمة

الرمز

القيم

الوحدة

ملاحظة/ظروف الاختبار

جهد بين المصرف والمصدر

VDS،الحد الأقصى

700

V

VGS = 0 فولت،

Tj = من -55 °م إلى 150 °م

جهد بين المصرف والمصدر عابر 1

VDS، عابر

800

V

VGS = 0 V

جهد المصرف-المصدر، نبضي 2

VDS، نبضي

750

V

Tj = 25 °C؛ الزمن الإجمالي < 10 ساعات

Tj = 125 °C؛ الزمن الإجمالي < 1 ساعة

تيار مستمر، المصرف-المصدر

ID

29

A

Tc = 25 °C

تيار نبضي، المصرف والمصدر 3

ID،نبضي

58

A

Tc = 25 °م؛ VGS = 6 فولت؛ tPULSE = 10 ميكروثانية

تيار نبضي، المصرف والمصدر 3

ID،نبضي

29

A

Tc = 125 °م؛ VGS = 6 فولت؛ tPULSE = 10 ميكروثانية

جهد البوابة-المصدر، مستمر

VGS

-6 إلى +7

V

Tj = من -55 °م إلى 150 °م

جهد البوابة-المصدر، نبضي

VGS، نبضي

-20 إلى +10

V

Tj = من -55 °م إلى 150 °م؛

tPULSE = 50 ns، f = 100 kHz؛ مصرف مفتوح

تبديد القدرة

Ptot

188

واط

Tc = 25 °C

درجة حرارة التشغيل

Tj

-55 إلى +150

°م

درجة حرارة التخزين

Tstg

-55 إلى +150

°م

المعلمة

الرمز

القيم

الوحدة

ملاحظة/ظروف الاختبار

المقاومة الحرارية، الوصلة-الجو

RthJA

33.6

°C/W

المقاومة الحرارية، الوصلة-الغلاف

RthJC

0.52

°C/W

أقصى درجة حرارة للحام إعادة الانصهار

Tsold

260

°C

MSL3

المعلمة

الرمز

القيم

الوحدة

ملاحظة/ظروف الاختبار

الحد الأدنى.

نموذجي.

الحد الأقصى.

جهد عتبة البوابة

VGS(th)

1.2

1.7

2.5

V

ID = 30.7 mA؛ VDS = VGS؛ Tj = 25 °C

-

1.6

-

ID = 30.7 mA؛ VDS = VGS؛ Tj = 150 °C

تيار التسرب بين المصرف والمصدر

IDSS

-

5

65

µA

VDS = 700 V؛ VGS = 0 V؛ Tj = 25 °C

-

13

390

VDS = 700 V؛ VGS = 0 V؛ Tj = 150 °C

تيار تسرب البوابة-المصدر

IGSS

-

163

-

µA

VGS = 6 V؛ VDS = 0 V

مقاومة الحالة الموصلة بين المصرف والمصدر

RDS(on)

-

60

80

ملي أوم

VGS = 6 V؛ ID = 8 A؛ Tj = 25 °C

-

135

-

ملي أوم

VGS = 6 V؛ ID = 8 A؛ Tj = 150 °C

مقاومة البوابة

RG

-

3

-

أوم

f = 5 MHz؛ مصرف مفتوح

المعلمة

الرمز

القيم

الوحدة

ملاحظة/ظروف الاختبار

الحد الأدنى.

نموذجي.

الحد الأقصى.

سعة الدخل

Ciss

-

225

-

بيكوفاراد

VGS = 0 V؛ VDS = 400 V؛ f = 100 kHz

سعة الخرج

Coss

-

70

-

بيكوفاراد

VGS = 0 V؛ VDS = 400 V؛ f = 100 kHz

السعة العكسية للنقل

Crss

-

0.5

-

بيكوفاراد

VGS = 0 V؛ VDS = 400 V؛ f = 100 kHz

السعة الفعّالة للخروج، مرتبطة بالطاقة 1

Co(er)

-

105

-

بيكوفاراد

VGS = 0 V؛ VDS = 0 إلى 400 V

سعة الخرج الفعالة، مرتبطة بالزمن 2

Co(tr)

-

150

-

بيكوفاراد

VGS = 0 V؛ VDS = 0 إلى 400 V

شحنة الخرج

QOSS

-

60

-

nC

VGS = 0 V؛ VDS = 0 إلى 400 V

زمن تأخير التشغيل

td(on)

-

3

-

ns

VDS = 400 V؛ ID = 16 A؛ L = 318 µH؛ VGS = 6 V؛ Ron = 10 Ω؛ Roff = 2 Ω؛

انظر الشكل 22

زمن تأخير الإيقاف

td(off)

-

5

-

ns

زمن الصعود

tr

-

4

-

ns

زمن الهبوط

tf

-

4

-

ns

المعلمة

الرمز

القيم

الوحدة

ملاحظة/ظروف الاختبار

الحد الأدنى.

نموذجي.

الحد الأقصى.

شحنة البوابة

QG

-

6.2

-

nC

VGS = 0 إلى 6 V؛ VDS = 400 V؛ ID = 8 A

شحنة البوابة-المصدر

QGS

-

0.5

-

nC

شحنة البوابة-المصرف

QGD

-

2.2

-

nC

جهد منصة البوابة

VPlat

-

2.2

-

V

VDS = 400 V؛ ID = 8 A

المعلمة

الرمز

القيم

الوحدة

ملاحظة/ظروف الاختبار

الحد الأدنى.

نموذجي.

الحد الأقصى.

الجهد العكسي من المصدر إلى المصرف

VSD

-

2.3

-

V

VGS = 0 V؛ IS = 8 A

تيار نبضي، عكسي

IS، نبضي

-

-

58

A

VGS = 6 V؛ tPULSE = 10 µs

شحنة الاستعادة العكسية

Qrr

-

0

-

nC

IS = 8 A؛ VDS = 400 V

زمن الاسترداد العكسي

trr

-

0

-

ns

ذروة تيار الاسترداد العكسي

Irrm

-

0

-

A
