YZPST-RGN150C066

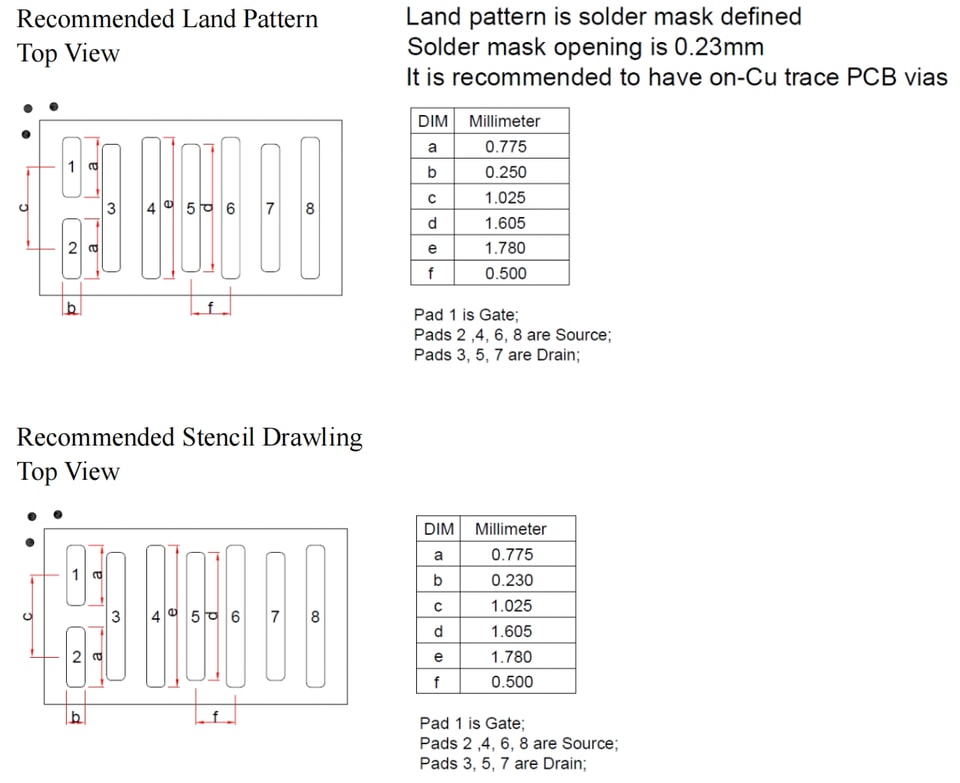

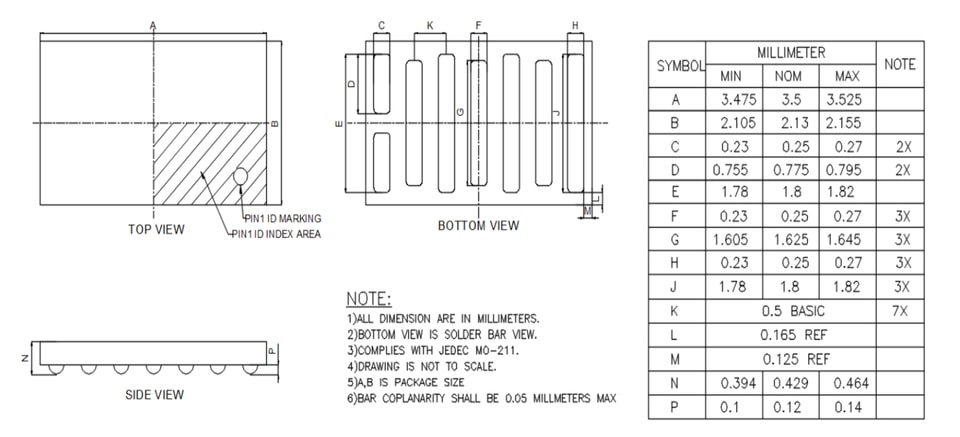

PIN

الطرف الوصف

الطرف الوظيفة

2,4,6,8

المصدر

مصدر الطاقة

3,5,7

تيار المصرف

مصرف القدرة

1

البوابة

بوابة القيادة

الرمز

المعلمة

MAX

الوحدة

VDS

جهد المصرف إلى المصدر (مستمر)

150

V

ID

تيار مستمر

60

A

نبضي (25°م، TPULSE = 300 ميكروثانية)

230

A

VGS

جهد البوابة إلى المصدر

6

V

جهد البوابة إلى المصدر

-4

V

TJ

درجة حرارة التشغيل

-40 إلى 150

˚C

TSTG

درجة حرارة التخزين

-40 إلى 150

˚C

الرمز

المعلمة

نموذجي

الوحدة

RθJC

المقاومة الحرارية، الوصلة إلى الغلاف

0.3

°م/واط

RθJB

المقاومة الحرارية، الوصلة إلى اللوحة

1.5

°م/واط

RθJA

المقاومة الحرارية، الوصلة إلى الوسط المحيط 1

33

°م/واط

الرمز

المعلمة

الحد الأدنى

نموذجي

MAX

الوحدة

شروط الاختبار

BVDSS

جهد المصرف إلى المصدر

150

-

-

V

VGS = 0 فولت، ID = 400 ميكروأمبير

IDSS

تسرب المصرف إلى المصدر

-

4

28

µA

VGS = 0 فولت، VDS = 80 فولت

IGSS

تسرب أمامي من البوابة إلى المصدر (25°م)

-

1.2

23

µA

VGS = 5 فولت

تسرب أمامي من البوابة إلى المصدر (125°م)

0.1

2

mA

VGS = 5 فولت

تسرب عكسي من البوابة إلى المصدر

-

0.1

0.5

µA

VGS = -4 فولت

VGS(TH)

جهد عتبة البوابة

0.8

1.1

2.5

V

VDS = VGS، ID = 9 mA

RDS(on)

مقاومة حالة التشغيل من المصرف إلى المصدر

-

2.5

3.2

ملي أوم

VGS = 5 فولت، ID = 25 A

VSD

جهد التوصيل من المصدر إلى المصرف

-

1.5

-

V

IS = 0.5 A، VGS = 0 فولت

الرمز

المعلمة

الحد الأدنى

نموذجي

MAX

الوحدة

شروط الاختبار

CISS

سعة الإدخال

-

1000

-

بيكوفاراد

VGS = 0 فولت، VDS = 50 فولت

COSS

سعة الخرج

-

460

-

VGS = 0 فولت، VDS = 50 فولت

CRSS

سعة النقل العكسي

-

8.2

-

VGS = 0 فولت، VDS = 50 فولت

COSS(ER)

سعة COSS المرتبطة بالطاقة

-

700

-

VGS = 0 فولت، VDS = 0 فولت إلى 50 فولت

COSS(TR)

سعة COSS المرتبطة بالزمن

-

1020

-

VGS = 0 فولت، VDS = 0 فولت إلى 50 فولت

RG

مقاومة البوابة

-

2.2

-

أوم

f = 5 ميغاهرتز، مصرف مفتوح

QG

الشحنة الكلية للبوابة 1

-

9.2

12

nC

VGS = 5 فولت، VDS = 50 فولت، ID = 25 A

QGS

شحنة البوابة إلى المصدر

-

1.9

-

VDS = 0 فولت إلى 50 فولت، ID = 25 A

QGD

شحنة البوابة إلى المصرف

-

1.7

-

VDS = 0 فولت إلى 50 فولت، ID = 25 A

QG(TH)

شحنة البوابة عند العتبة

-

1.1

-

VDS = 0 فولت إلى 50 فولت، ID = 25 A

QOSS

شحنة الخرج

-

50

-

VGS = 0 فولت، VDS = 0 فولت إلى 50 فولت
