YZPST-P150HFN120AT1R6
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

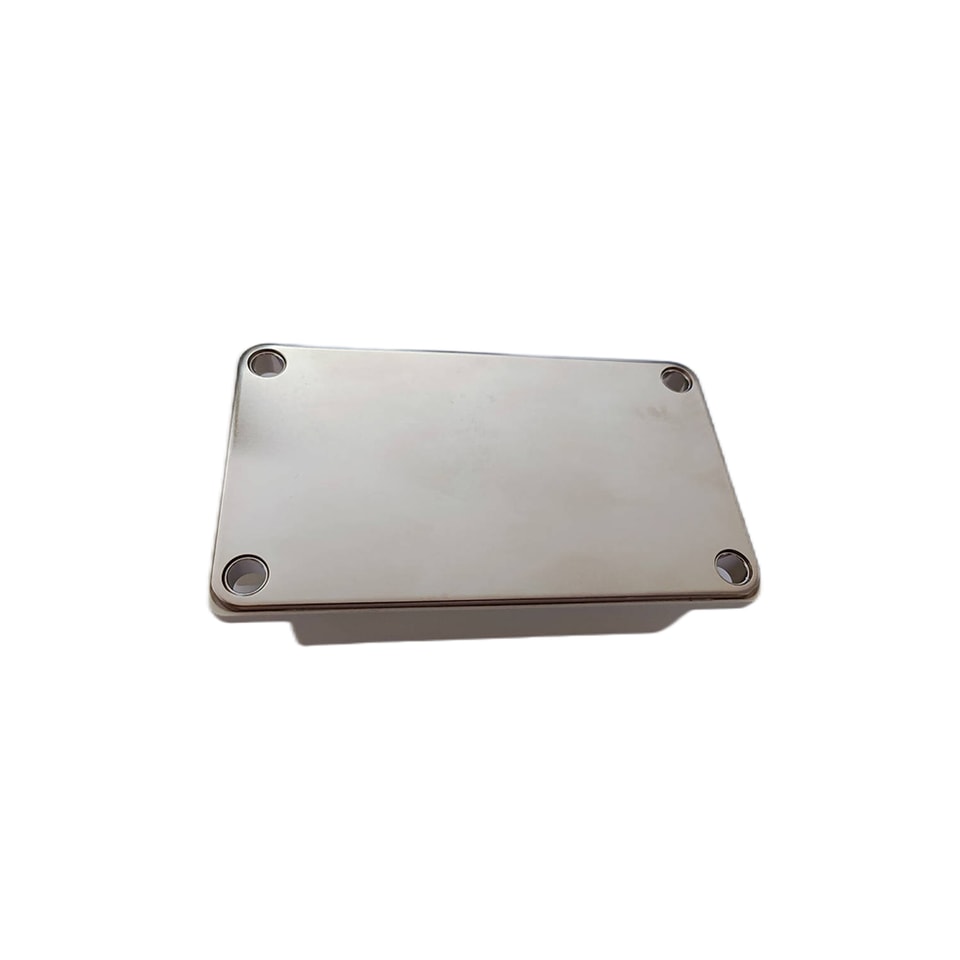

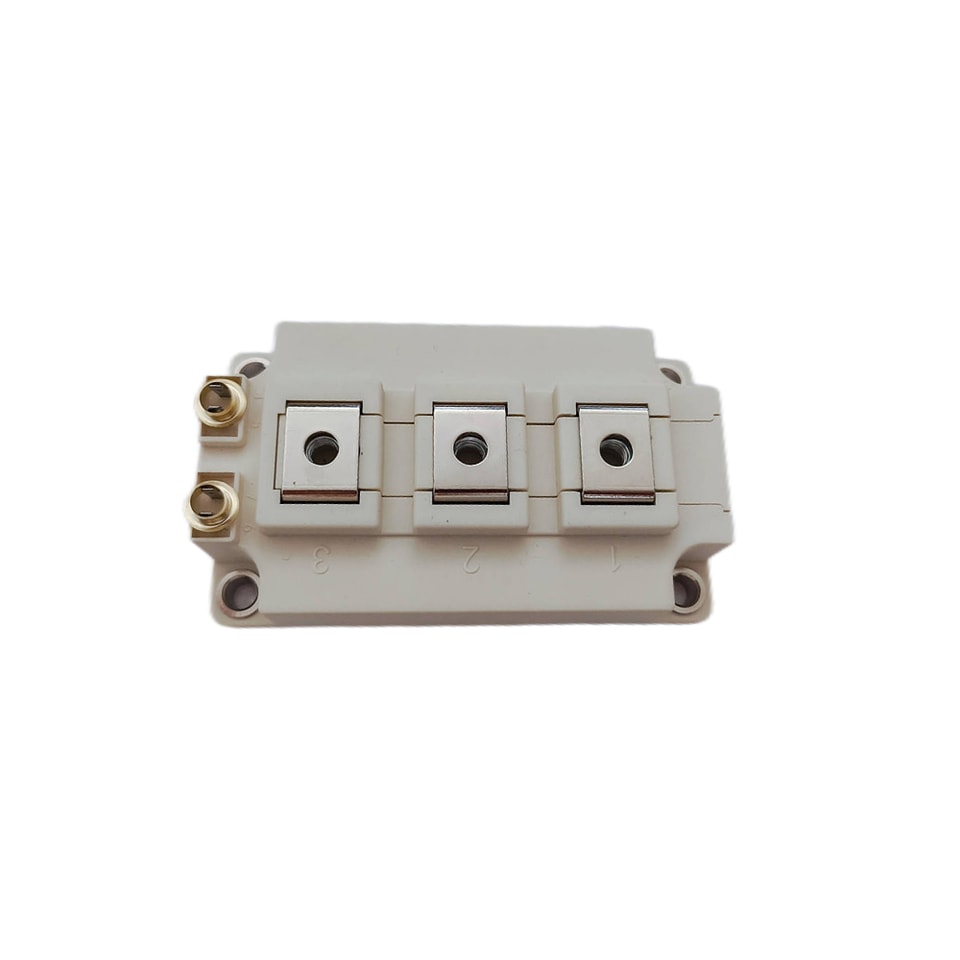

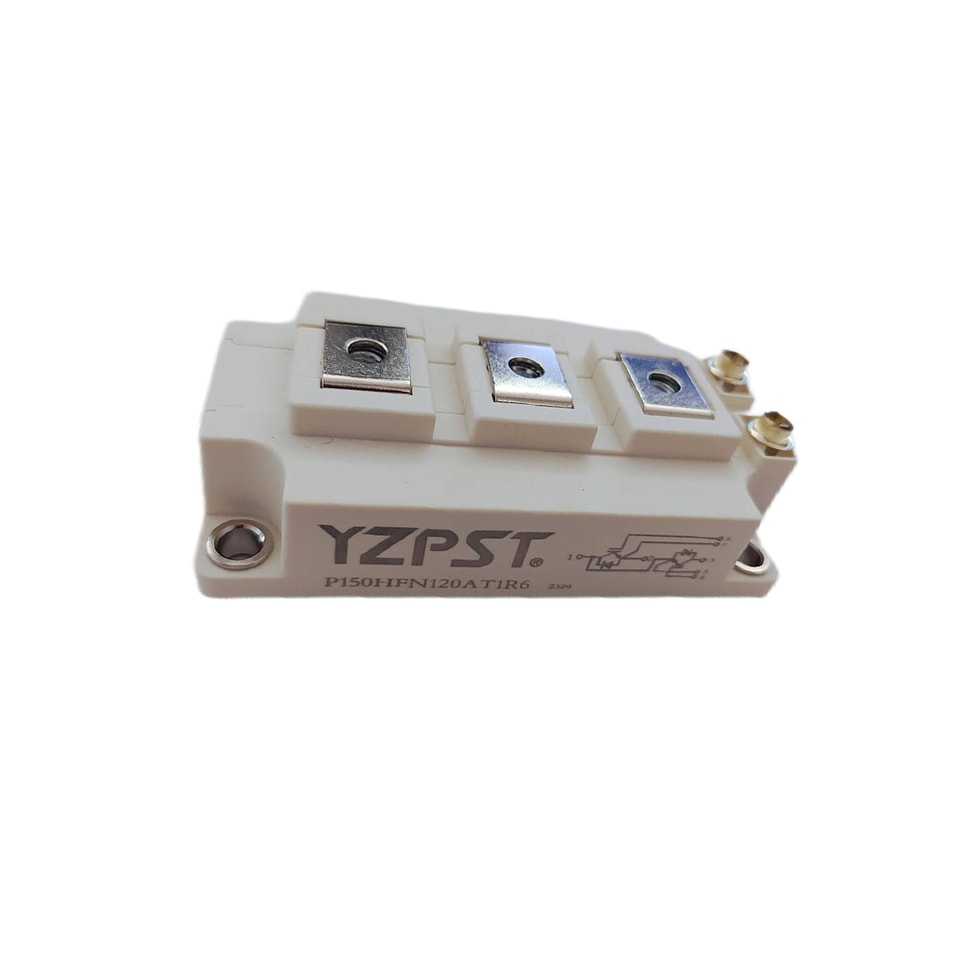

P/N:YZPST-P150HFN120AT1R6
وحدة 62 مم مع تقنية Trench/Fieldstop السريعة IGBT و سريع العكسي ديود
الميزات
■ خسائر تبديل منخفضة
■ VcEsal منخفضة
■ VcE(sat منخفضةمع معامل درجة حرارة موجب
التطبيقات
■ محركات الأقراص
أنظمة UPS
■ عاكسات عالية القدرة

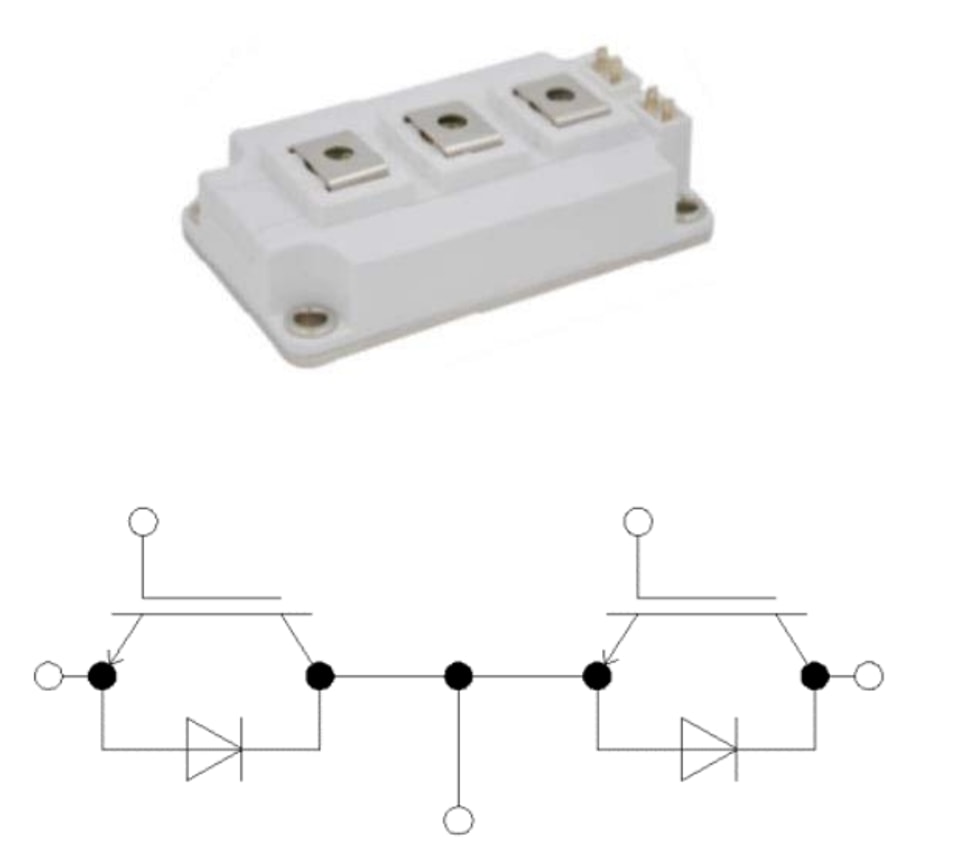

المخطط المكافئ للدائرة
عاكس IGBT
الحد الأقصى للقيم المقننة
الرمز | الوصف | الظروف | القيم | الوحدة |
VcEs | جهد المجمع-الباعث | Tv=25℃ | 1200 | V |
VGEs | جهد الذروة بين البوابة والباعث | Ty=25℃ | ±20 | V |
Ic | تيار المجمع المستمر المستمر | Tc=100℃ | 150 | A |
CRM | تيار المجمع القِمّي المتكرر | tp=1ms | 300 | A |
Ptot | إجمالي تبديد القدرة | Tc=25℃,Tyjmax=175℃ | 1500 | واط |
القيم المميزة
| الرمز | القيم | |||||
| الوصف | الظروف | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | |
| VcE(sat | جهد التشبع بين المجمع والباعث | VcE=15V,Ic=150A,Tv=25℃ | 2.2 | V | ||
| VgE=15V,Ic=150A,Tv=125℃ | 2.5 | V | ||||
| VgE(th | جهد عتبة البوابة | VgE=VcE,Ic=3.8mA | 5 | 5.8 | 6.5 | V |
| IcEs | قطع بين المجمع والباعث تيارال | VcE=1200V,VgE=0V | mA | |||
| GES | تسرّب البوابة-الباعث التيار | VcE=20V,VcE=0V | 600 | nA | ||
| RGint | داخلي البوابة مقاوم | Ty=25℃ | 3.8 | أوم | ||
| Cies | مدخل السعة | 11.5 | nF | |||
| Coes | سعة الخرج | Vce=25V,Vce=0V,f=1MHz | 1 | nF | ||
| Cres | السعة العكسية للنقلالسعة | 0.4 | nF | |||
| زمن التشغيل tt(on) | زمن تأخير التشغيل | 139 | ns | |||
| Vcc=600V | ||||||
| t | زمن الارتفاع عند التشغيل | VoE=±15V | 37 | nS | ||
| d(a) | زمن تأخير الإيقاف | Ic=150A | 192 | nS | ||
| t | زمن هبوط الإيقاف | Rg=2.0g | 128 | nS | ||
| Eon | تشغيل فقد التبديل | حثي الحمل | 7.9 | -= | mJ | |
| E₀ff | فقد التبديل عند الإيقاف التيار القصير | Ty=25℃ | 8.4 | mJ | ||
| Isc | بيانات القصر | VcE≤15V,Vcc=600V | 518 | A | ||
| tp≤10μs,Tv=25℃ | ||||||
| المقاومة الحرارية، من الوصلة إلى الغلاف | لكل IGBT | —-- | 0.1 | —-- | K/W | |
| Twop | درجة حرارة الوصلة الافتراضيةة | أثناء التبديل | -40 | 150 | ℃ | |
الصمام الثنائي - العاكس
القيم الاسمية القصوى
الرمز | الوصف | الظروف | القيم | الوحدة |
VRRM | الجهد العكسي القِمّي المتكرر الجهد | Tv=25℃ | 1200 | V |
lF | تيار التوصيل المستمر المستمر |
| 150 | A |
lFRM | تيار المجمع القِمّي المتكرر | tp=1ms | 300 | A |
القيم المميزة
| الرمز | القيم | |||||
| الوصف | الظروف | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة | |
| جهد أمامي | lr=150A,Vse=0V,Tv=25℃ | 2.5 | V | |||
| VF | l=150A,Vge=0V,Tv=125℃ | 1.9 | —-- | V | ||
| RM | شحنة الاستعادة العكسية القِمّيةالموصلة | —-- | 42 | A | ||
| Qr | الشحنة المسترجعة | l=150A، Vg=600V، Vge=-15V | 3.1 | uC | ||
| Erec | طاقة الاستعادة العكسية | Ty=25℃ | 1.1 | mJ | ||
| Tuop | درجة حرارة الوصلة الافتراضيةة | أثناء التبديل | -40 | 150 | ℃ | |

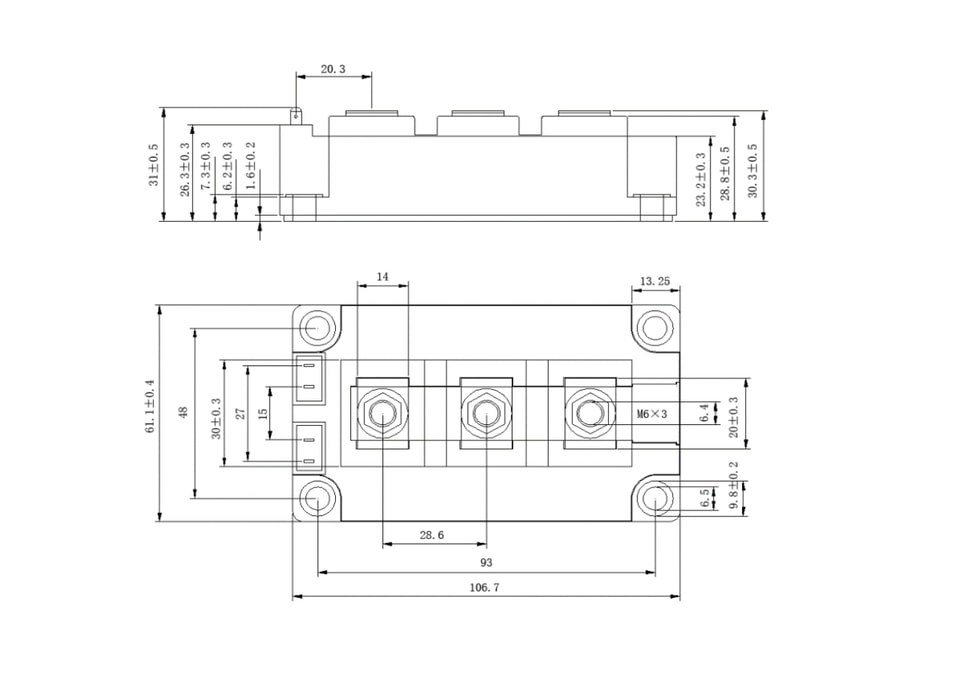

الأبعاد الخارجية للحزمة (مم)
