مكوّن قدرة
YZPST-FF600R12ME4
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
YZPST-FF600R12ME4

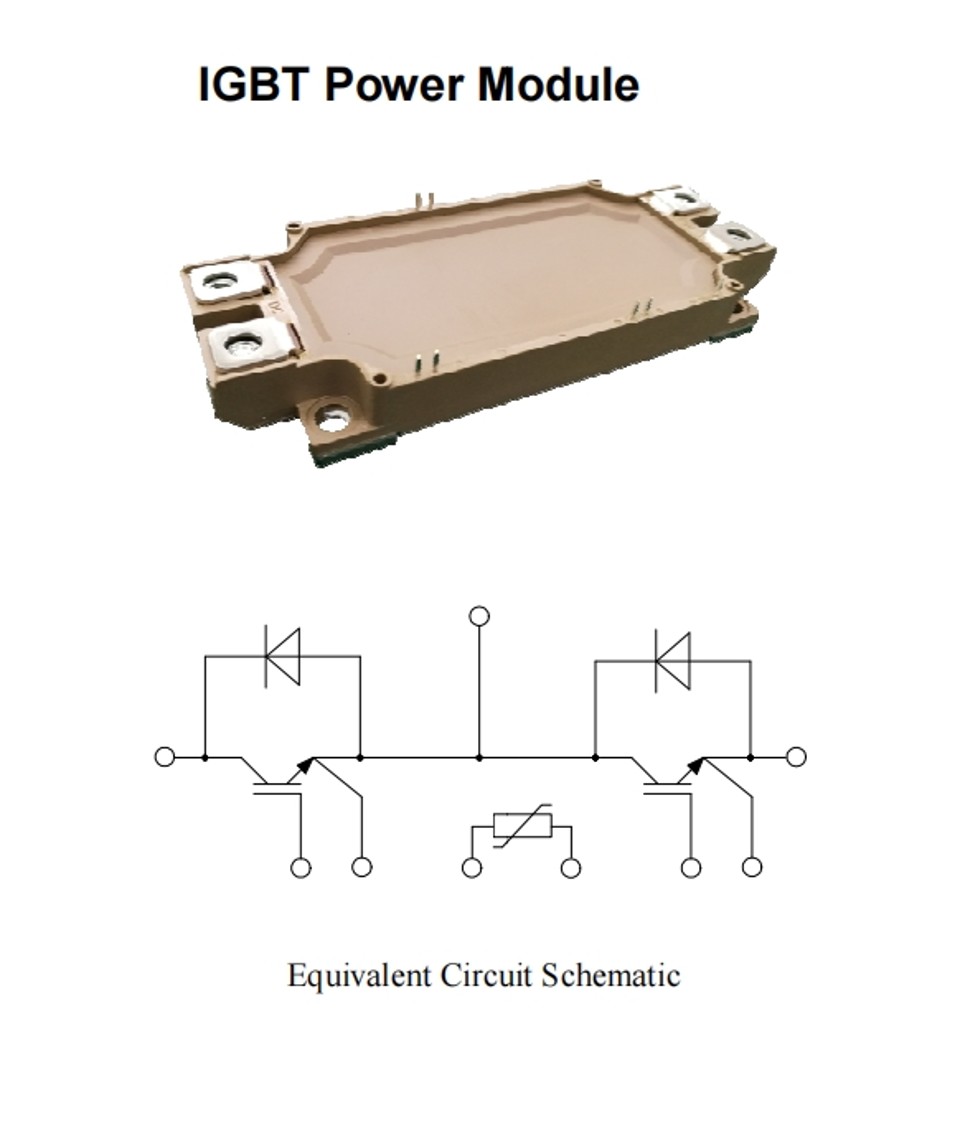

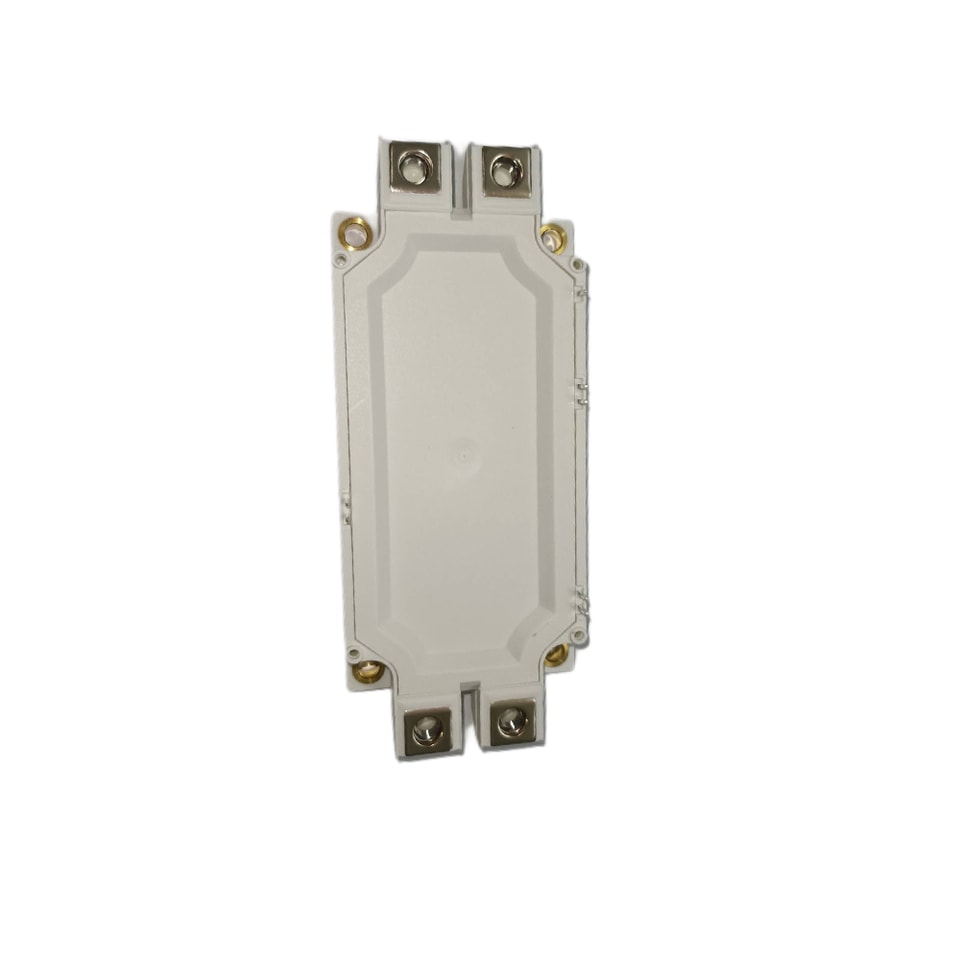

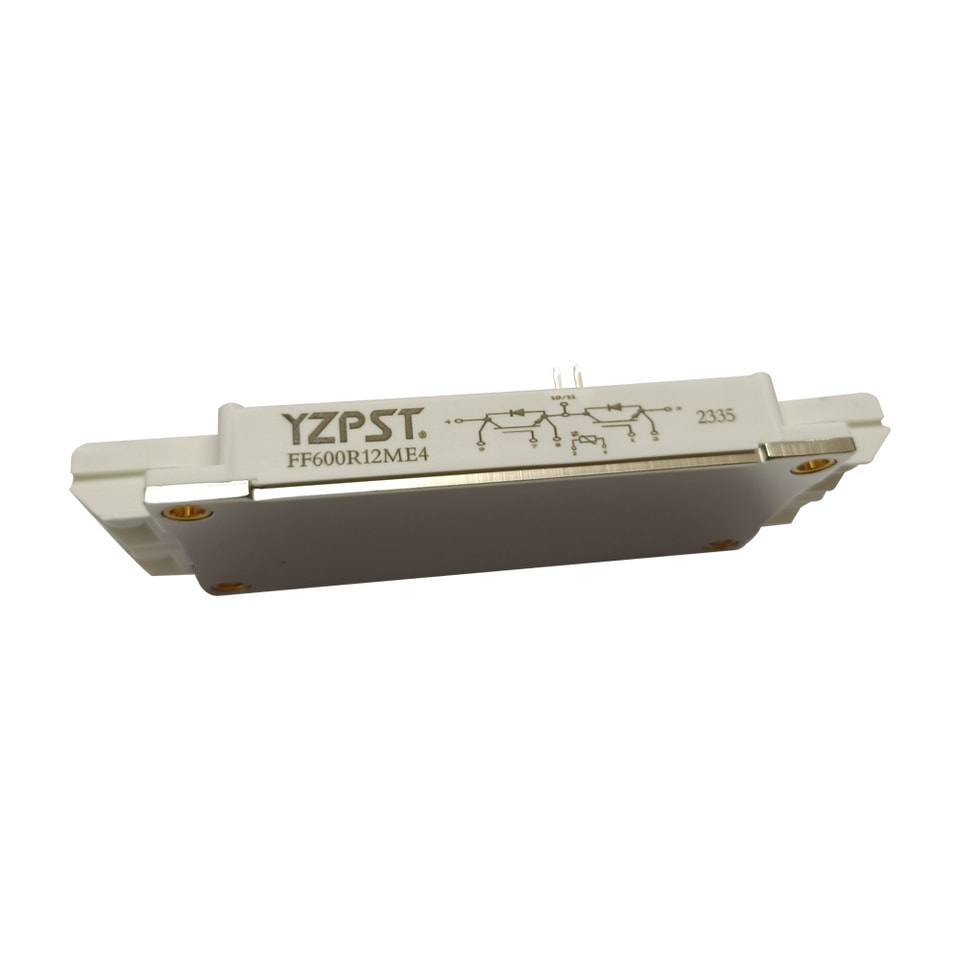

وحدة طاقة IGBT
التطبيقات
عاكس لمحرك القيادة
مضخم قيادة مؤازر للتيار المتردد والتيار المستمر
مزودات الطاقة غير المنقطعة (UPS)
الميزات
جهد Vce(sat) منخفض مع تقنية SPT+
Vce(sat) بمعامل درجة حرارة موجب
يتضمن ديود FWD مضاد التوازي سريع الاستعادة وناعم الاستعادة
قدرة عالية على تحمل القصر (10us)
بنية وحدة منخفضة الحث
مطلق الحد الأقصى المطلقة
المعلمة | الرمز | الظروف | القيمة | الوحدة |
جهد المجمع-الباعث | VCES | VGE=0V، IC =1mA, Tvj=25℃ | 1200 | V |
تيار المجمع المستمرار | IC | Tc=100℃ | 600 | A |
تيار المجمّع الأقصى | ICRM | ICRM=2IC | 1200 | A |
جهد البوابة-الباعث | VGES | Tvj=25℃ | ±20 | V |
إجمالي تبديد القدرة (عاكس IGBT) | Pالإجمالي | Tc=25℃ Tvjmax=175℃ | 3750 | واط |
خصائص IGBT
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| جهد عتبة البوابة-الباعث | VGE(th) | VGE=VCE, IC =3mA,Tvj=25℃ | 5 | 5.8 | 6.5 | V |
| VCE=1200V,VGE=0V, Tvj=25℃ | 1 | mA | ||||
| قطع تيار المجمع-الباعثالتيار | ICES | VCE=1200V,VGE=0V, Tvj=125℃ | 5 | mA | ||
| المجمّع-الباعث | Ic=600A,VGE=15V, Tvj=25℃ | 1.7 | V | |||
| جهد التشبع | VCE(sat) | Ic=600A,VGE=15V, Tvj=125℃ | 2 | V | ||
| سعة الإدخال | Cies | 43.1 | nF | |||
| سعة الخرج | Coes | VCE=25V,VGE =0V، | 2.25 | nF | ||
| سعة النقل العكسي | Cres | f=1MHz, Tvj=25℃ | 1.95 | nF | ||
| البوابة الداخلية المقاومة | Rgint | 1.25 | أوم | |||
| تشغيل زمن التأخير | td(on) | 250 | ns | |||
| زمن الارتفاع | tr | IC =600 A | 88 | ns | ||
| زمن تأخير الإيقاف | td(off) | VCE = 600 فولت | 560 | ns | ||
| زمن الانخفاض | tf | VGE = ±15V | 131 | ns | ||
| الطاقة التبديد أثناء التشغيل الزمن | Eon | RG = 1.2Ω | 33.1 | mJ | ||
| الطاقة التبديد أثناء التشغيل-إيقاف الزمن | Eإيقاف | Tvj=25℃ | 57.8 | mJ | ||
| تشغيل زمن التأخير | td(on) | 300 | ns | |||
| زمن الارتفاع | tr | IC =600 A | 102 | ns | ||
| زمن تأخير الإيقاف | td(off) | VCE = 600 فولت | 650 | ns | ||
| زمن الانخفاض | tf | VGE = ±15V | 180 | ns | ||
| الطاقة التبديد أثناء التشغيل الزمن | Eon | RG = 1.2Ω | 50.2 | mJ | ||
| الطاقة التبديد أثناء التشغيل-إيقاف الزمن | Eإيقاف | Tvj=125℃ | 87.8 | mJ | ||
| Tp≤10us,VGE=15V, | ||||||
| SC البيانات | Isc | Tvj=150℃,Vcc=600V, | 2400 | A | ||
| VCEM≤1200V | ||||||

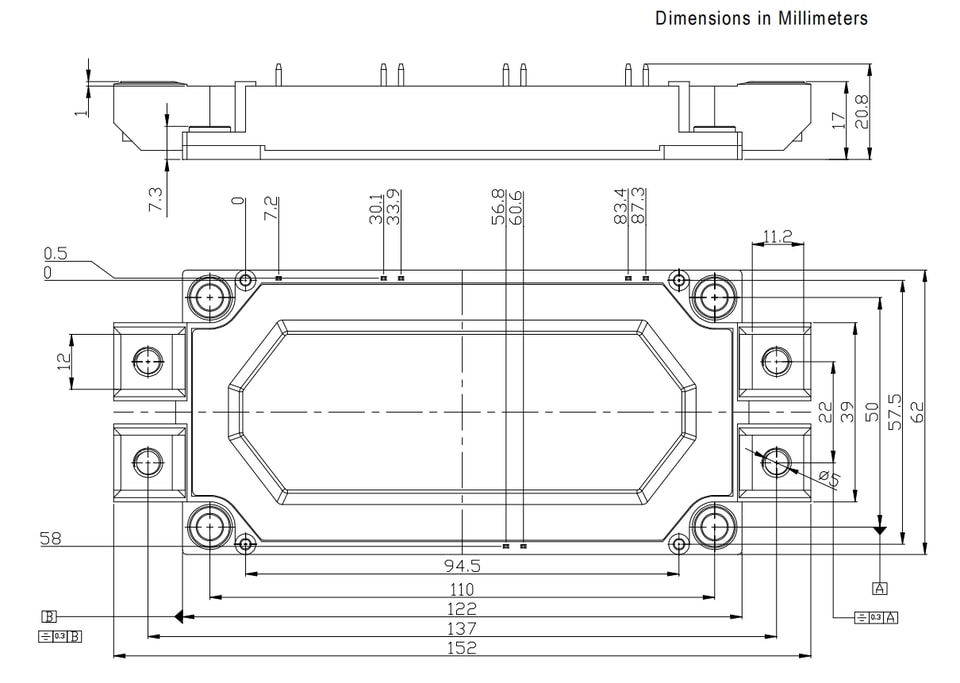

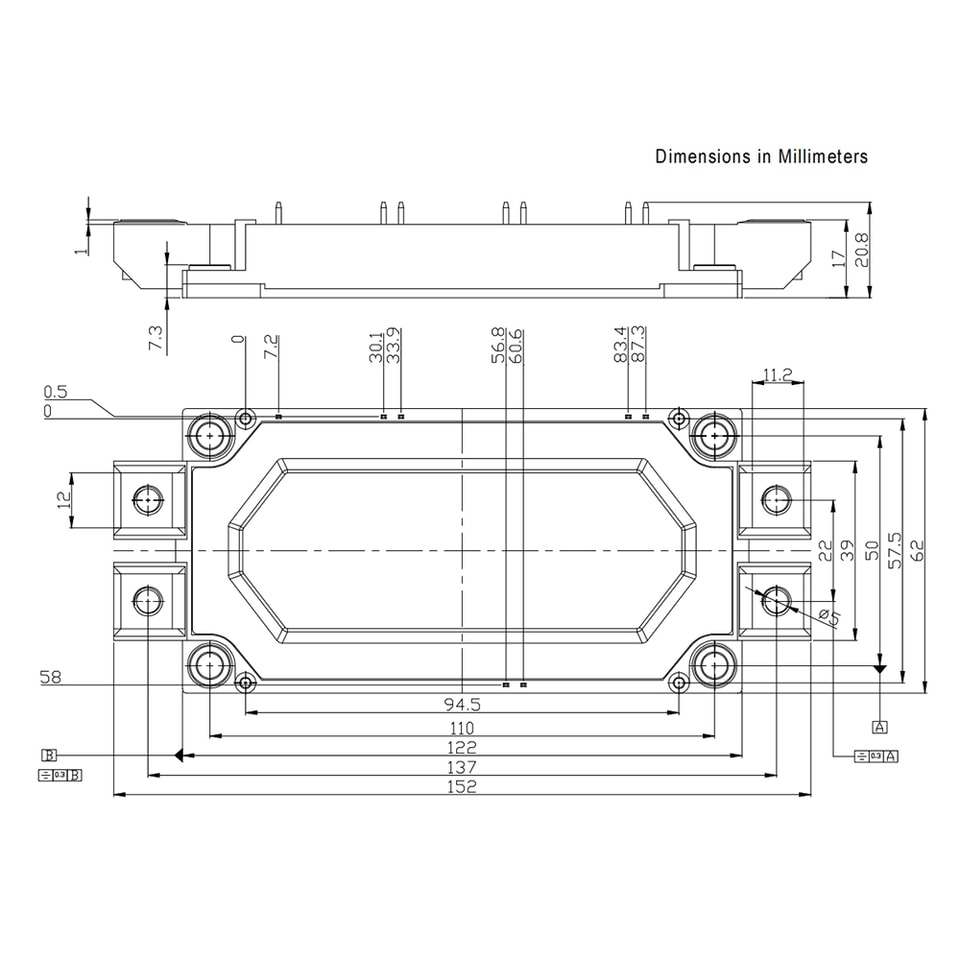

العبوة الأبعاد
لا يتوفر أي محتوى إضافي للمنتج.
