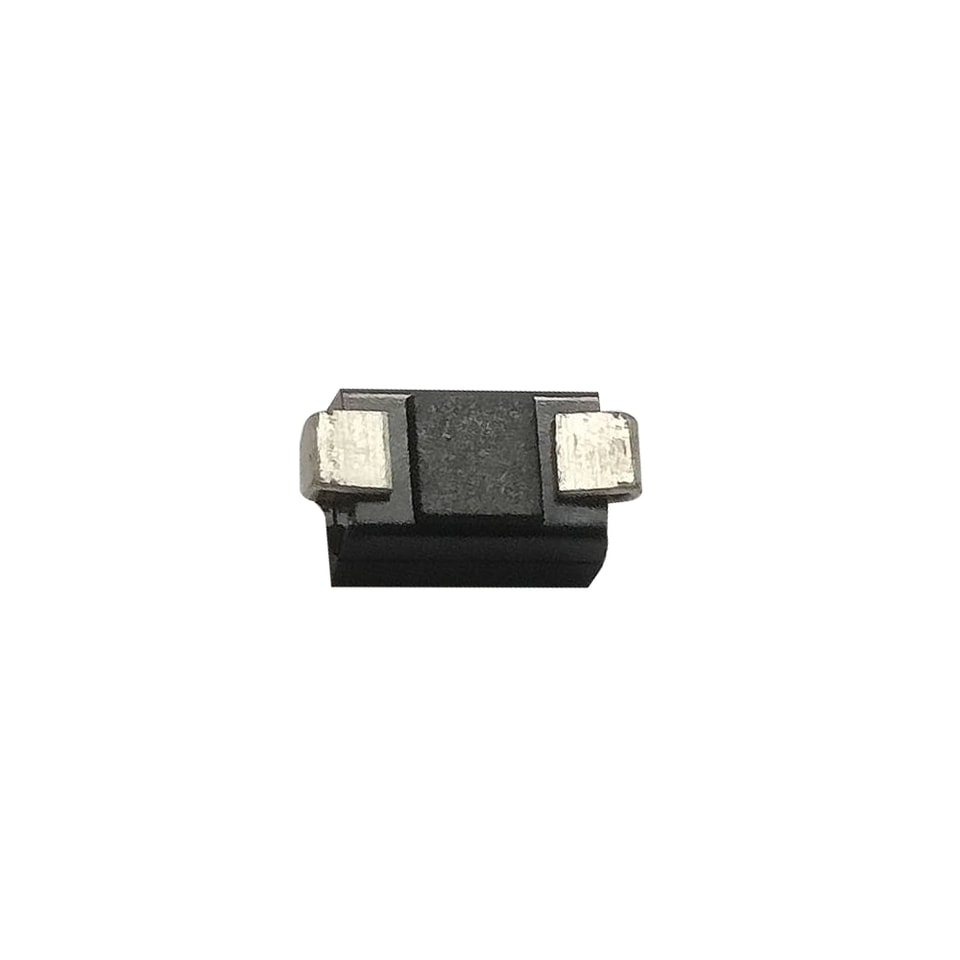

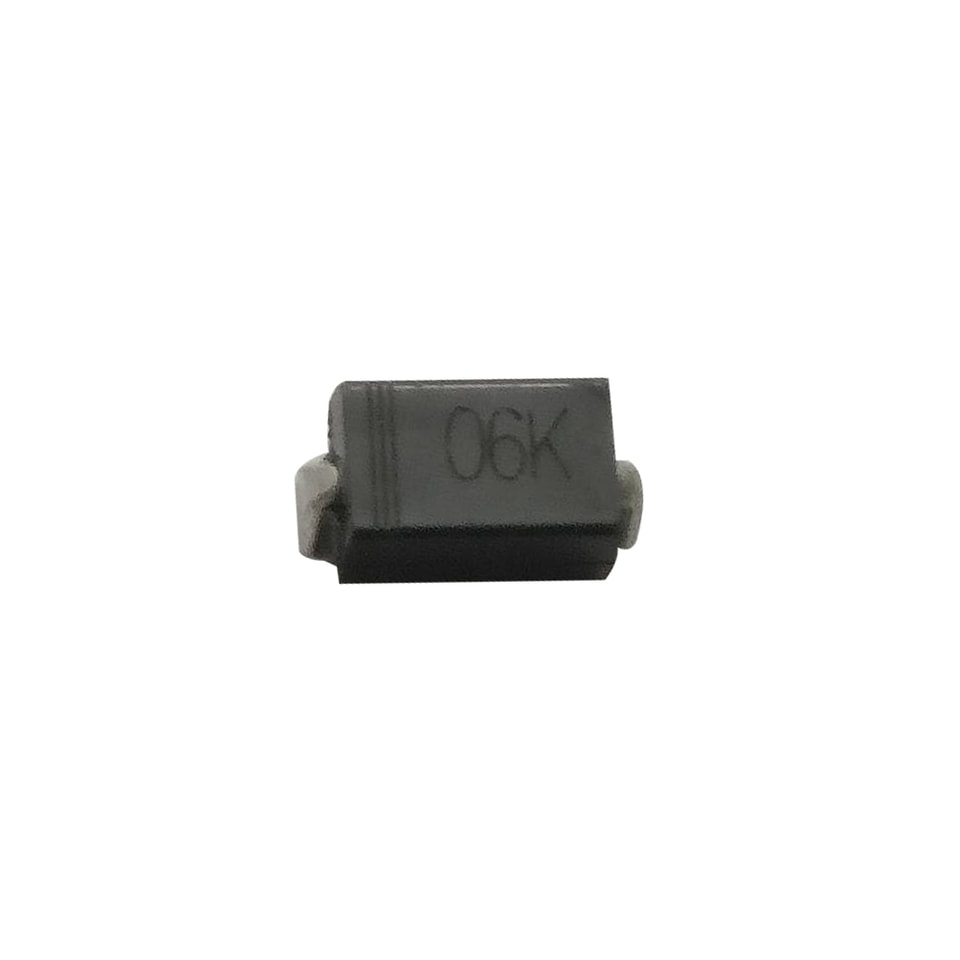

YZPST-2CL06K ديود تقويم عالي الجهد سريع الاستعادة بجهد عكسي 6KV، بلاستيكي
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
مقوم بلاستيكي سريع الاستعادة عالي الجهد
YZPST-2CL06K
ديود تقويم عالي الجهد سريع الاستعادة بجهد عكسي 6KV، بلاستيكي
الجهد العكسي 6kV
تيار التوصيل الأمامي 5mA
الميزات
للشاشات عالية الدقة أو أجهزة التلفاز ومعدات الأتمتة الصناعية
وصلة منتشرة
خصائص خرج ممتازة عند درجات الحرارة العالية (تيار تسرب منخفض عند درجات الحرارة المرتفعة وخصائص عكسية ممتازة)
الحدود القصوى والخصائص الحرارية عند درجة حرارة محيطة 25℃ ما لم يُذكر خلاف ذلك.
البند | الرموز | 2CL06K | القطعة |
الجهد العكسي الأقصى المتكرر | VRRM | 6 | كيلوفولت |
متوسط تيار التوصيل الأمامي | IF(AV) | 5 (موجة نصف جيبية 50HZ، حمل مقاوم Ta=25℃) | mA |
تيار الاندفاع الأمامي غير المتكرر | IFSM | 2 (موجة جيبية نصفية 50 هرتز، 1/2 دورة، Ta=25℃) | A |
درجة حرارة البيئة المحيطة | Tamb | -140 | ℃ |
درجة حرارة الوصلة الافتراضية | TJ | 120 | ℃ |
درجة حرارة التخزين | Tstg | -160 | ℃ |
الخصائص الكهربائية القيم عند درجة حرارة محيط 25℃ ما لم يُذكر خلاف ذلك.
البند | الرموز | 2CL06K | القطعة | ||
هبوط الجهد الأمامي | IF = 10mA | VF | 6 | V | |
تيار العكس عند درجة الحرارة العادية | VR=VRRM | IRm1 | 2 | ميكروأمبير | |
TA=100℃ تيار العكس عند درجة الحرارة المرتفعة | VR=VRRM | IRm2 | 5 | ميكروأمبير | |
زمن الاستعادة العكسية | IF=2mA ، Irp=4mA استعادة 1mA | trr | 100 | nS | |
