YZPST-MTC92-18E
الميزات
· حزمة قياسية صناعية
· لوح قاعدة معزول كهربائيًا
· نقل الحرارة من خلال لوح قاعدة معدني معزول بأكسيد الألومنيوم الخزفي
· رقاقة ملحومة على سيراميك AL2O3 مباشرة مرتبطة بالنحاس
· رقاقة التيريستور ذات البوابة المركزية
التطبيقات النموذجية
· تحكم محرك العاصمة
· بدء تشغيل محرك التيار المتردد بشكل ناعم
· التحكم في درجة الحرارة
· تعتيم الضوء المحترف
.jpg)
وحدات التيريستور المزدوجة
النوع: YZPST-MTC92-18E
الميزات
حزمة قياسية صناعية
لوح قاعدة معزول كهربائيًا
نقل الحرارة من خلال لوح قاعدة معدني معزول بسيراميك أكسيد الألومنيوم
رقاقة ملحومة على سيراميك AL2O3 مباشرة مرتبطة بالنحاس
رقاقة التيريستور ذات البوابة المركزية
التطبيقات النموذجية
التحكم في محركات التيار المستمر
بدء تشغيل المحركات بسرعة متغيرة للمحركات التي تعمل بالتيار المتردد
التحكم في درجة الحرارة
تعتيم الإضاءة المحترف
| V DRM /V RRM | 1 8 00/1 8 00 | V | |
| V RSM | 1900 | V |
القيم القصوى
| الرمز | الشرط | التصنيفات | وحدة |
| أنا T(AV) | sin. 180; T c =85 °C , | 95 | A |
| أنا TSM | T vj =25 °C ; 10 مللي ثانية | 2000 | A |
| أنا 2 t | T vj =25 °C ; 8,3 10 مللي ثانية | 20 | كيلو أمبير 2 S |
| ( di/dt ) cr | 140 | A/us | |
| V iso | A.C. 1s / 1min . | 3600/ 3000 | V |
| T j | -40 ~ + 1 25 | °C | |
| T stg | -40 ~ + 125 | °C | |
| W | - | g |
الخصائص الكهربائية
| الرمز | الشرط | التصنيفات | وحدة |
| أنا DRM /I RRM | AtV DRM , T j =1 25 °C | 15 | mA |
| V T | التيار في الحالة التشغيلية 30 0A, T j =25°C | 1.63 | V |
| V T(TO) | T j =1 25 °C | 0.9 | V |
| t جيد | T j =25°C | 1 | نحن |
| t سؤال | T j =1 25 °C | 100 | نحن |
| أنا GT /V GT | T j =25°C | 150 / 3 | mA/V |
| V GD | T j =1 25 °C | 0.25 | V |
| ( d v/ dt ) cr | T j =1 25 °C | 1000 | V/us |
| أنا H | T j =25°C , typ. / max. | 1 4 0 /240 | mA |
| أنا L | T j =25°C , typ. / max. | 26 0 /550 | mA |
| R th(j-c) | لكل وحدة | 0.14 | كيلو واط/كلفن |

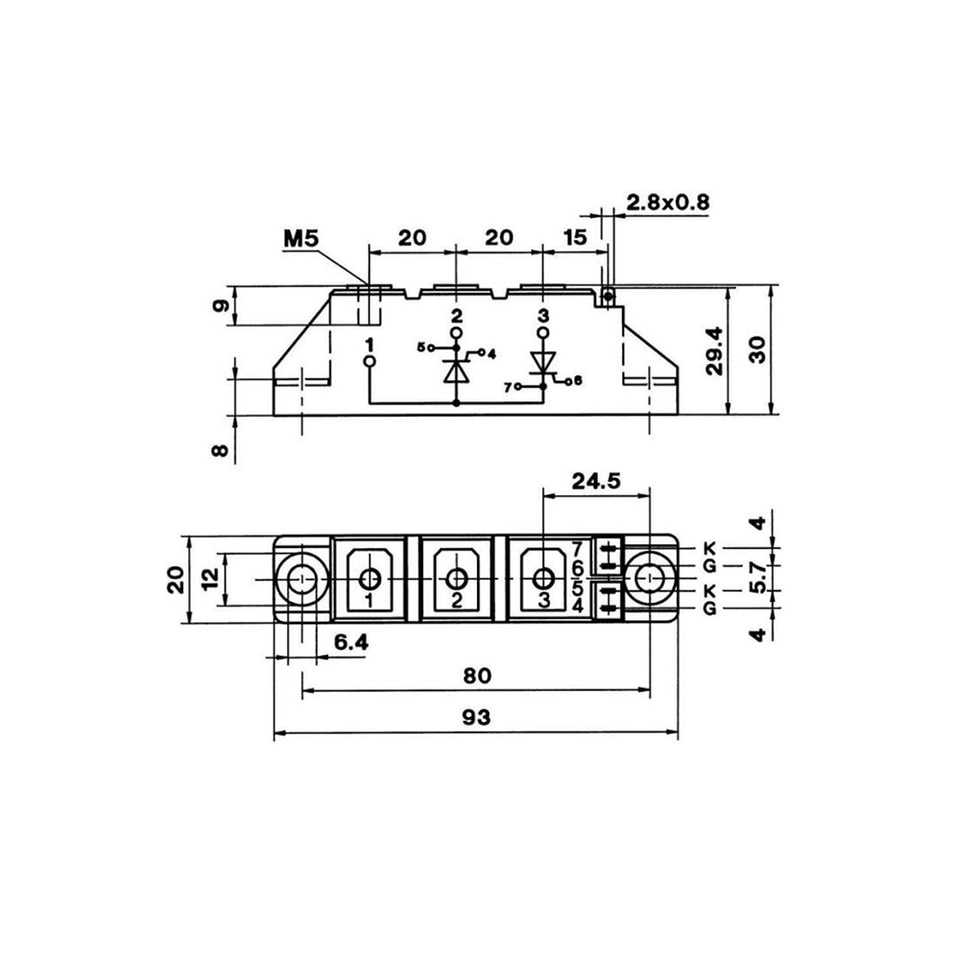

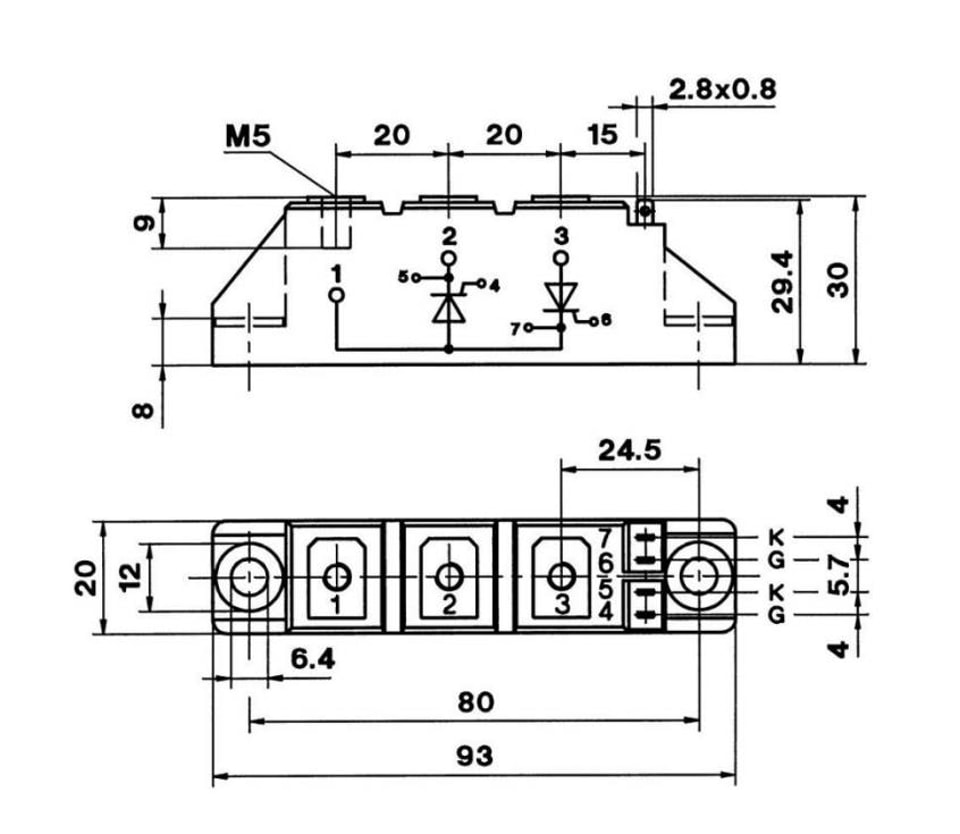

رسم تخطيطي للمخطط العام
