مكوّن قدرة
YZPST-SK200GD066T
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية

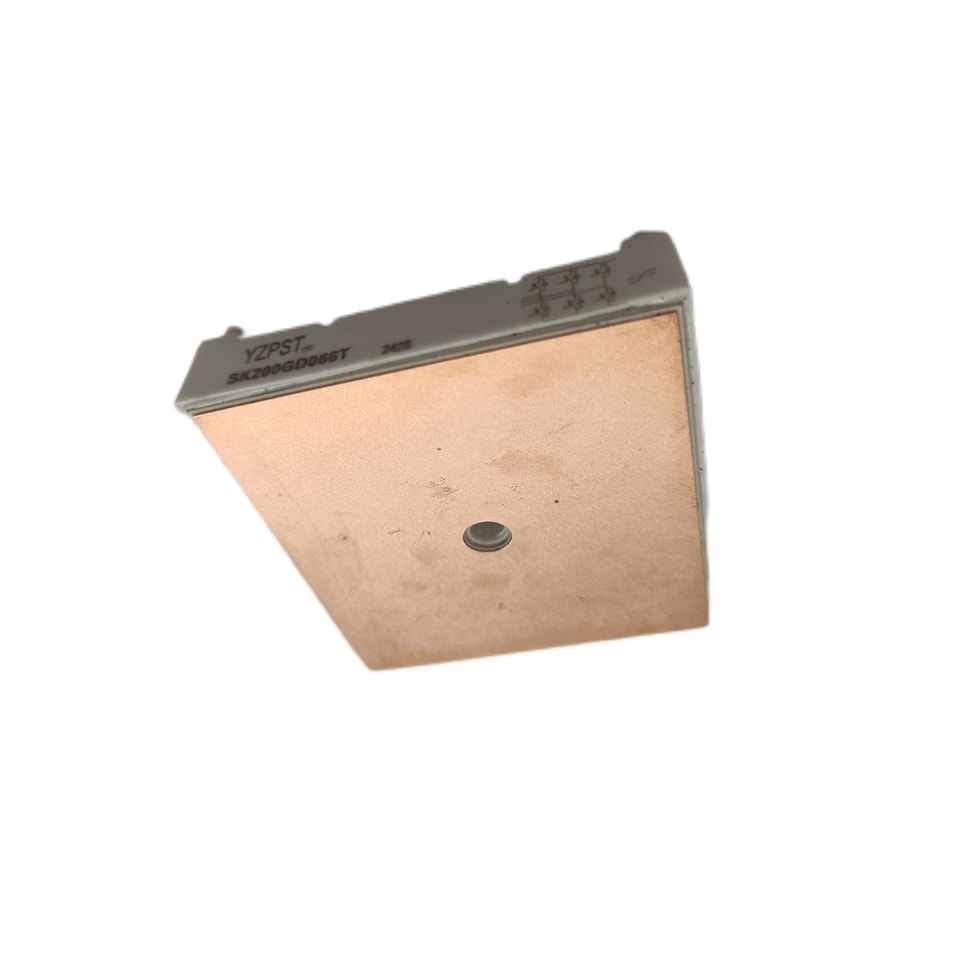

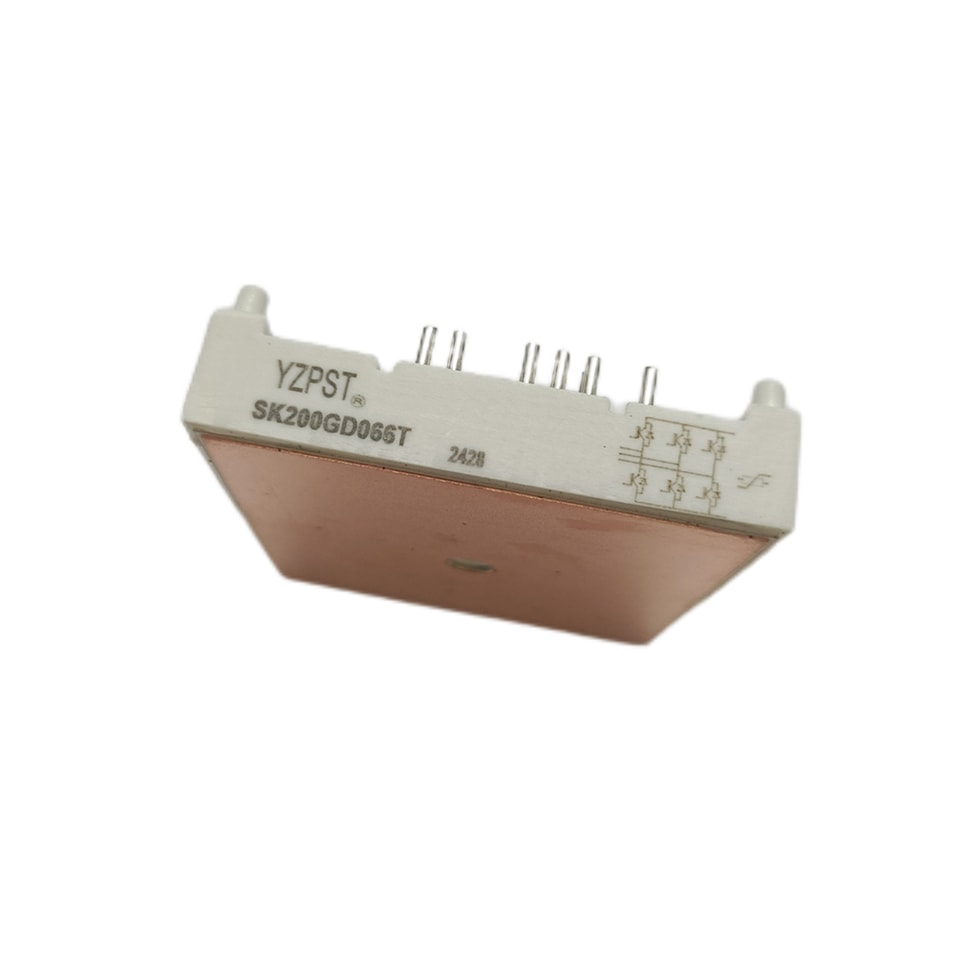

وحدة IGBT
YZPST-SK200GD066T
بيانات أولية

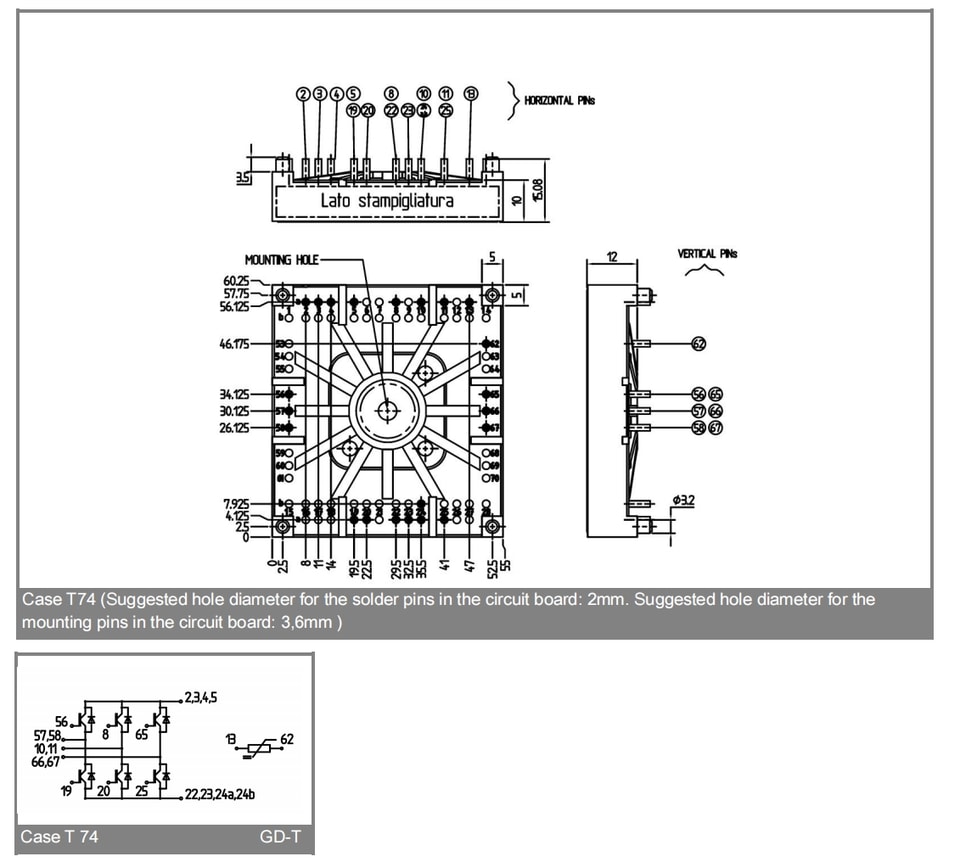

الميزات
وحدة تركيب بمسمار واحد
متوافق تمامًا مع 1،2،3
أداء حراري محسّن بفضل ركيزة أكسيد الألومنيوم
تقنية IGBT بخندق
ديود FWD بتقنية CAL
حساس حرارة NTC مدمج
التطبيقات النموذجية*
عاكس حتى 42 كيلوفولت أمبير
نموذجيقدرة المحرك 18,5 كيلوواط
| الخصائص Ts= 25 °م، ما لم يُذكر خلاف ذلك | |||||
| الرمز | |||||
| الظروف | |||||
| الحد الأدنى نموذجي الحد الأقصى | |||||
| الوحدات | |||||
| IGBT | |||||
| VGE(th) | VGE= VCE, IC= 3,2 mA | 5 5,8 6,5 | V | ||
| ICES | VGE= 0 V, VCE= VCES Tj= 25 °م | 0,01 | mA | ||
| Tj= 125 °م | mA | ||||
| IGES | VCE= 0 V, VGE= 20 V Tj= 25 °م | 1200 | nA | ||
| Tj= 125 °م | nA | ||||
| VCE0 | Tj= 25 °م | 0,6 1 | V | ||
| Tj= 150 °م | 0,7 0,8 | V | |||
| rCE | VGE= 15 V Tj= 25°م | 2,75 4 | ملي أوم ملي أوم | ||
| Tj= 150°م | 4,25 5,5 | ||||
| VCE(sat) | ICnom= 200 A, VGE= 15 V Tj= 25°مchipIev. | 1,45 | 1,9 | V | |
| Tj= 150°مchipIev. | 1,7 | 2,15 | V | ||
| Cies | VCE= 25, VGE= 0 V f = 1 ميغاهرتز | 12,2 | nF | ||
| C | 0,76 | nF | |||
| oes | 0,36 | nF | |||
| C | |||||
| res | |||||
| td(on) | RGon= 16 أوم | VCC= 300 فولت | 144 | ns ns mJ ns ns mJ | |
| t r | di/dt 1720 A/μs | IC200A | 128 | ||
| E | Tj= 150 °م | 13,9 | |||
| on | VGE-7/+15 V | 1040 | |||
| 91 | |||||
| td(off) | RGoff= 16 أوم | 12 | |||
| tf | di/dt = 2575 A/μs | ||||
| E | |||||
| Rth(j-s) | لكل IGBT | 0,45 | K/W | ||
| مطلق الحدود القصوى Ts= 25 °م، ما لم يُذكر خلاف ذلك | ||||||
| الرمز | ||||||
| الظروف | ||||||
| القيم | ||||||
| الوحدات | ||||||
| IGBT | ||||||
| VCES | Tj= 25 °م | 600 | V | |||
| IC | Tj= 175 oC Ts= 25 °م | 174 | A | |||
| Ts= 70 oC | 131 | A | ||||
| ICRM | ICRM= 2 x ICnom | 400 | A | |||
| VGES | ± 20 | V | ||||
| t | VCC= 360 V; VGE≤ 20 V; Tj= 125 °م | 6 | μs | |||
| psc | VCES< 600 V | |||||
| عكسي ديود | ||||||
| IF | Tj= 175 oC | T = 25 oCs | 99 | A | ||
| T = 70 oCs | 79 | A | ||||
| IFRM | IFRM= 2 x IFnom | 120 | A | |||
| وحدة | ||||||
| It(RMS) | A | |||||
| Tvj | -40 ... +175 | oC | ||||
| Tstg | -40 ... +125 | oC | ||||
| VisoI | AC, 1 دقيقة | 2500 | V | |||
لا يتوفر أي محتوى إضافي للمنتج.
