مكوّن قدرة
YZPST-M1A080120L1
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية

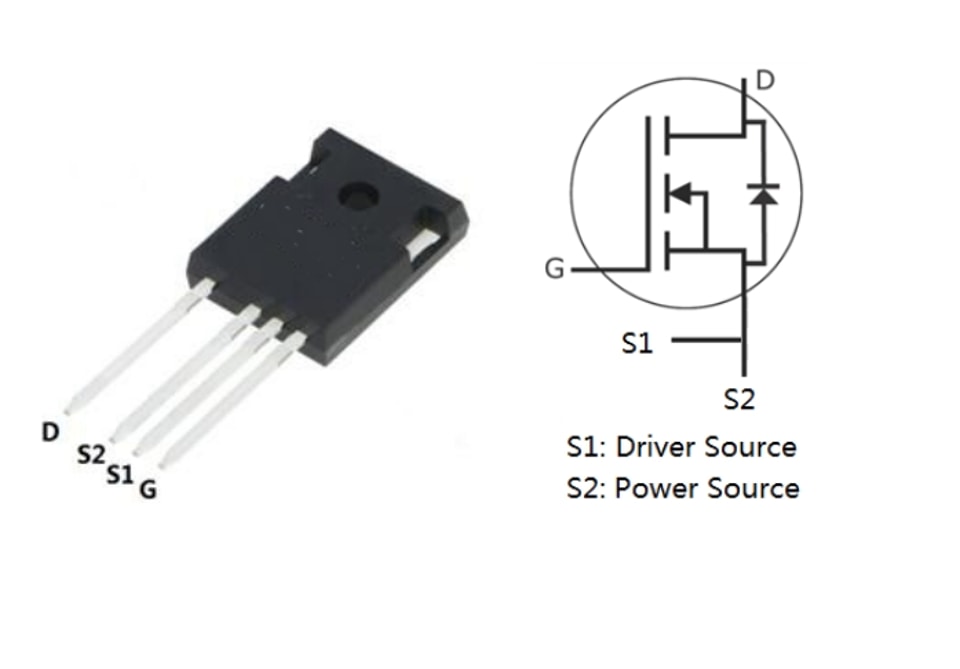

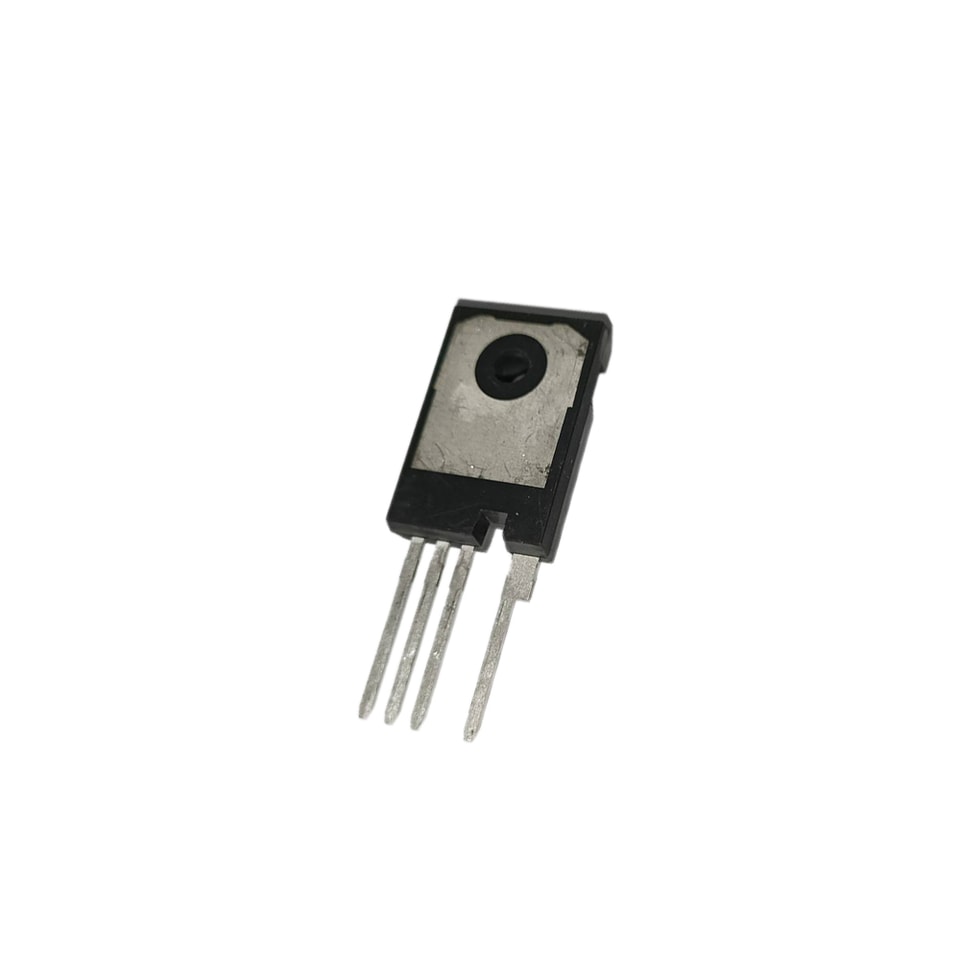

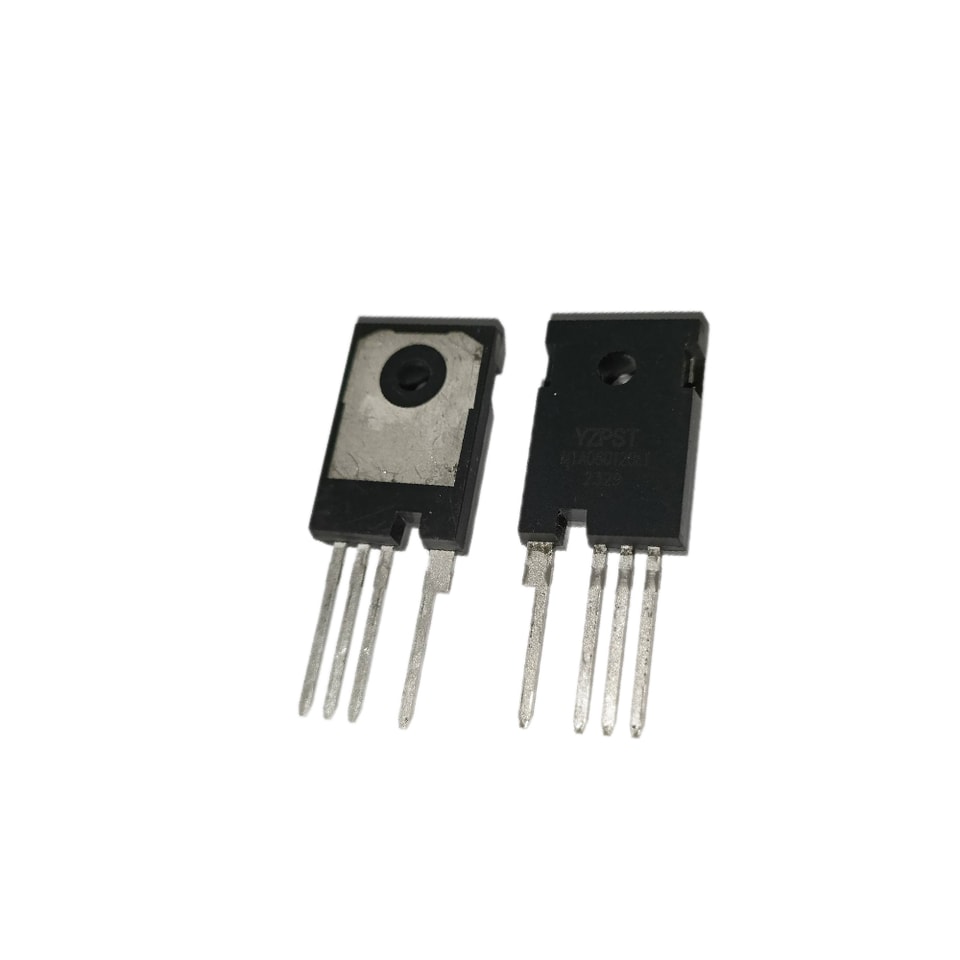

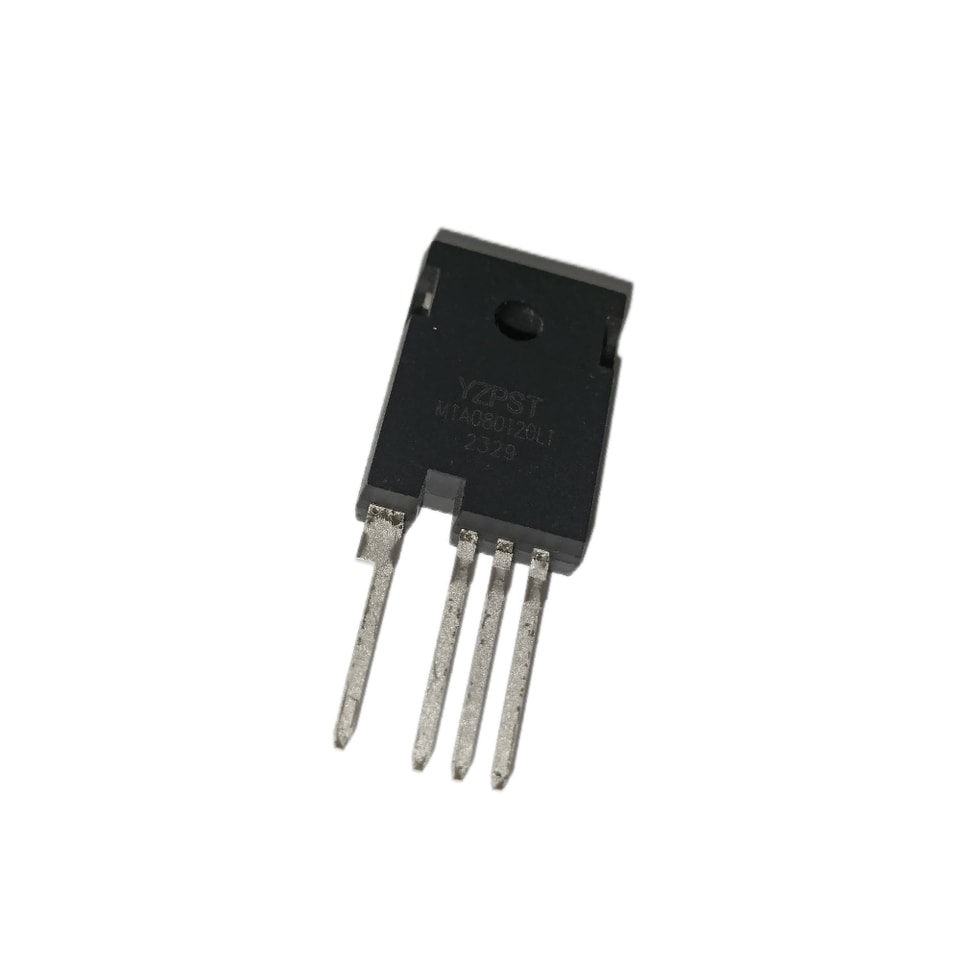

ترانزستور MOSFET قدرة SiC بقناة N
الرمز: YZPST-M1A080120L1
الميزات
جهد حجب عالٍ مع مقاومة تشغيل منخفضة
تبديل عالي السرعة مع سعة منخفضة
سهل التوازي وبسيط القيادة
المزايا
كفاءة أعلى للنظام
تقليل متطلبات التبريد
كثافة قدرة أعلى
زيادة تردد التبديل في النظام
التطبيقات
مزودات الطاقة
محولات DC/DC عالية الجهد
مشغلات المحركات
مزودات طاقة تبديلية
تطبيقات الطاقة النبضية
الجزء العدد | العبوة |
M1A080120 L1 | TO-247-4 |
الحد الأقصى المطلقة (TC=25℃ uما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | القيمة | الوحدة | ظروف الاختبار | ملاحظة |
| VDSmax | جهد المصرف-المصدر | 1200 | V | VGS=0V، ID=100μA | |
| VGSmax | جهد البوابة-المصدر | -0.4 | V | مطلق القيم القصوى | |
| VGSop | جهد البوابة-المصدر | -0.25 | V | تشغيل موصى بهالقيم | |
| ID | مستمر تيار المصرف | 36 | A | VGS=20V،Tc=25℃ | |
| 24 | VGS=20V،Tc=100℃ | ||||
| ID(نبضة) | نبضي تيار المصرف | 80 | A | عرض النبضة tp محدودةd بواسطة TJmax | |
| PD | قدرة التبديد | 192 | واط | Tc=25℃, TJ=150℃ | |
| TJ, TSTG | درجة حرارة الوصلة والتخزين أثناء التشغيل | -55 إلى +150 | ℃ |
الخصائص الكهربائية (TC=25℃ ما لمما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | الحد الأدنى. | نموذجي. | الحد الأقصى. | الوحدة | ظروف الاختبار | ملاحظة |
| V(BR)DSS | المصرف-المصدر الانهيارwn Voltage | 1200 | / | / | V | VGS=0V، ID=100μA | |
| VGS(th) | جهد عتبة البوابةge | 2 | 2.4 | 4 | V | Vورقة البيانات=VGS, ID=5mA | شكل 11 |
| / | 1.8 | / | Vورقة البيانات=VGS, ID=5mA, TJ=150℃ | ||||
| IDSS | جهد بوابة صفري تيار المصرف | / | 1 | 100 | µA | Vورقة البيانات=1200V،VGS=0V | |
| IGSS+ | بوابة-مصدر تيار التسرب | / | 10 | 250 | nA | Vورقة البيانات=0V،VGS=25V | |
| IGSS- | بوابة-مصدر تيار التسرب | / | 10 | 250 | nA | Vورقة البيانات=0V،VGS=-10V | |
| Rورقة البيانات(on) | حالة التوصيل بين المصرف والمصدر مقاومة | / | 80 | 98 | ملي أوم | VGS=20V، ID=20A | شكل |
| / | 140 | / | VGS=20V، ID=20A،TJ=150℃ | 4,5,6 | |||
| Ciss | سعة الإدخال | / | 1475 | / | VGS=0V | شكل | |
| Coss | سعة الخرج | / | 94 | / | بيكوفاراد | Vورقة البيانات=1000V | 15,16 |
| Crss | سعة النقل العكسيالسعة | / | 11 | / | f=1MHz | ||
| Eoss | Coss المخزنة الطاقة | / | 52 | / | µJ | Vتيار متناوب=25mV | |
| Eفي حالة التشغيل | التحويل عند التشغيل الطاقة | / | 564 | / | µJ | Vورقة البيانات=800V،VGS=-5V/20V | |
| Eإيقاف | التحويل عند الإيقاف الطاقة | / | 260 | / | ID=20A، RG(أقصى)=2.5Ω، L=200μH | ||
| td(on) | عند التشغيل زمن التأخير | / | 9.3 | / | |||
| tr | زمن الارتفاع | / | 9.5 | / | Vورقة البيانات=800V،VGS=-5V/20V، ID=20A RG(أقصى)=2.5Ω، RL=40Ω | ||
| td(off) | إيقاف التشغيل زمن التأخير | / | 18 | / | ns | ||
| tf | زمن الانخفاض | / | 7.6 | / | |||
| RG(مدة) | البوابة الداخلية المقاومة | / | 3.1 | / | أوم | f=1MHz, Vتيار متناوب=25mV | |
| QGS | البوابة إلى المصدر شحنة | / | 24 | / | Vورقة البيانات=800V | ||
| QGD | البوابة إلى شحنة المصرف | / | 15 | / | nC | VGS=-5V/20V | |
| QG | إجمالي البوابة شحنة | / | 79 | / | ID=20A |
الاستعادة خصائص الديوديات
| الرمز | المعلمة | نموذجي. | الحد الأقصى. | الوحدة | ظروف الاختبار | ملاحظة |
| VSD | ديود جهد أمامي | 3.6 | / | V | VGS=-5V، ISD=10A | شكل 8,9,10 |
| 3.3 | / | VGS=-5V، ISD=10A،TJ=150℃ | ||||
| IS | مستمر ديود تيار أمامي | / | 44 | A | TC=25℃ | |
| trr | الاستعادة زمن الاستعادة | 35 | / | ns | ||
| Qrr | الاستعادة شحنة الاستعادة | 91 | / | nC | VR=800V، ISD=20A | |
| Irrm | الذروة الاستعادة تيار الاستعادة | 4.5 | / | A |

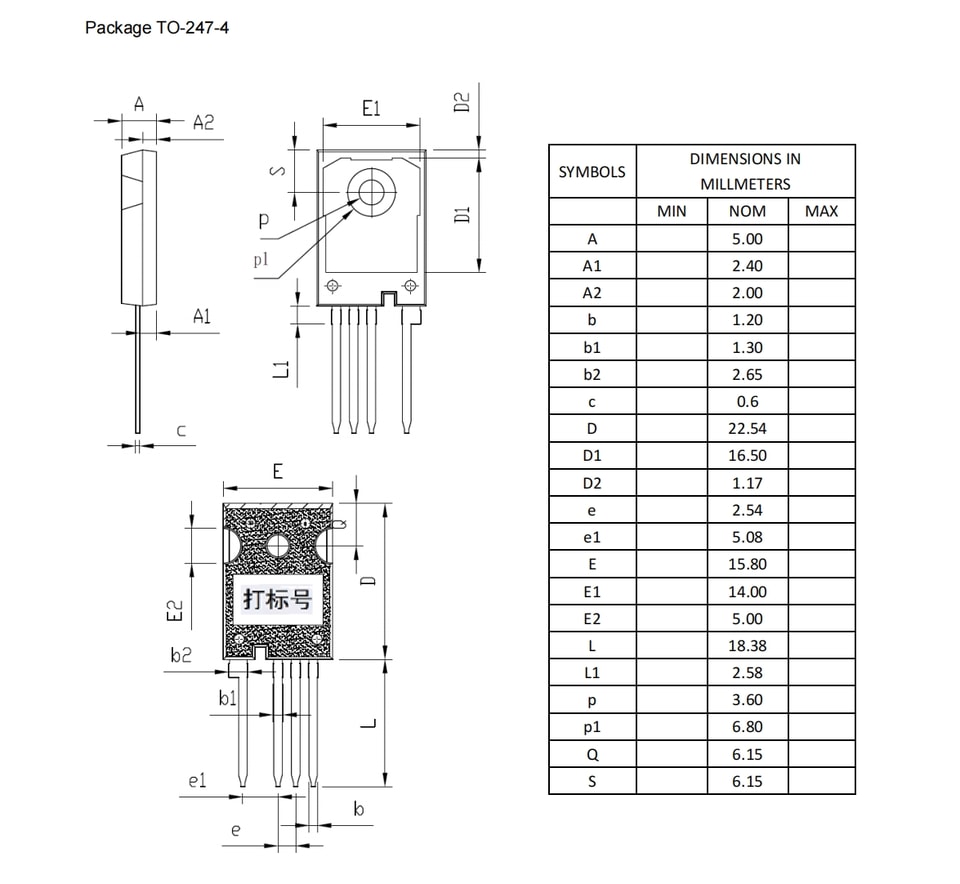

العبوة الأبعاد
حزمة TO-247-4
لا يتوفر أي محتوى إضافي للمنتج.
