YZPST-BTA06-600SW
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
YZPST-BTA06-600SW

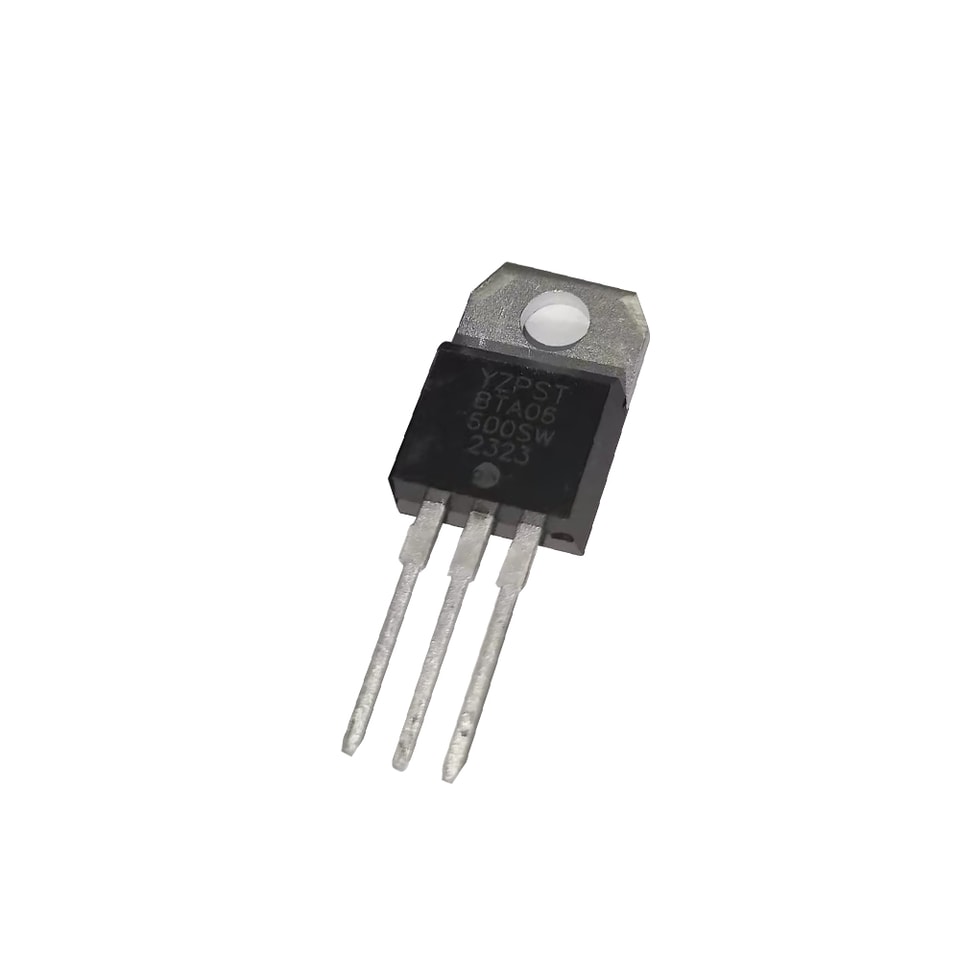

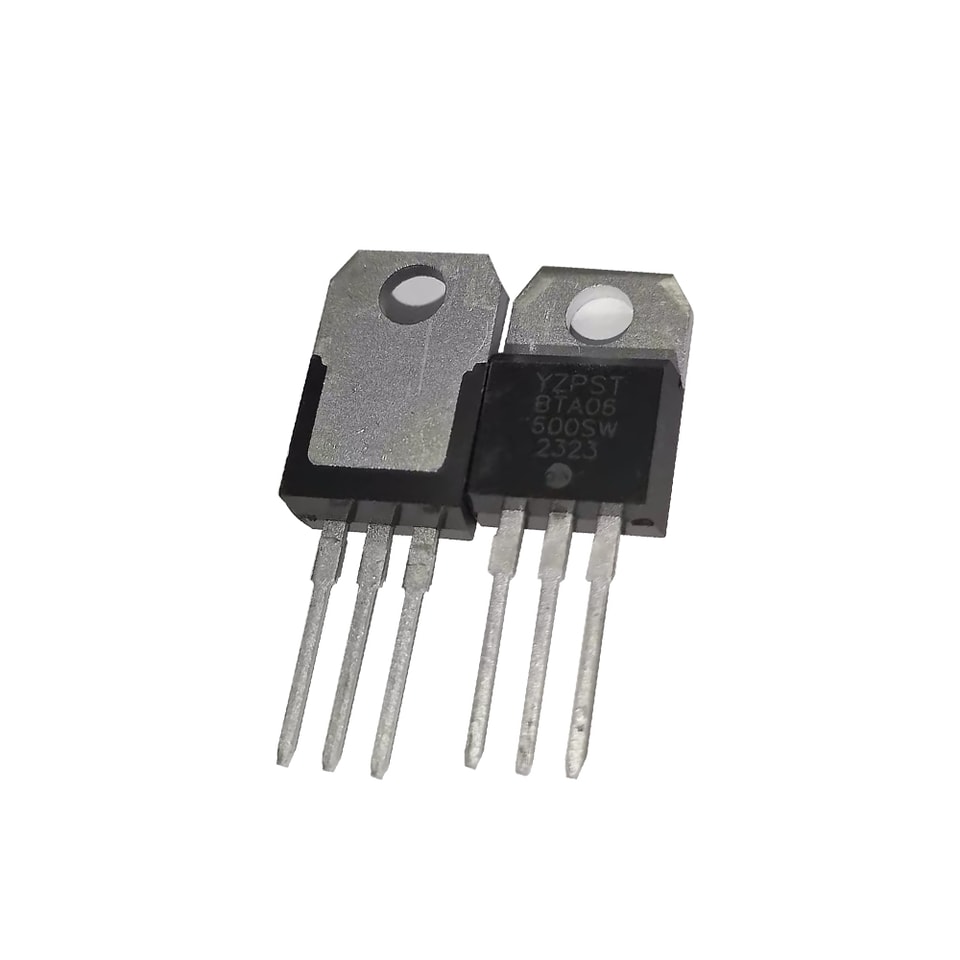

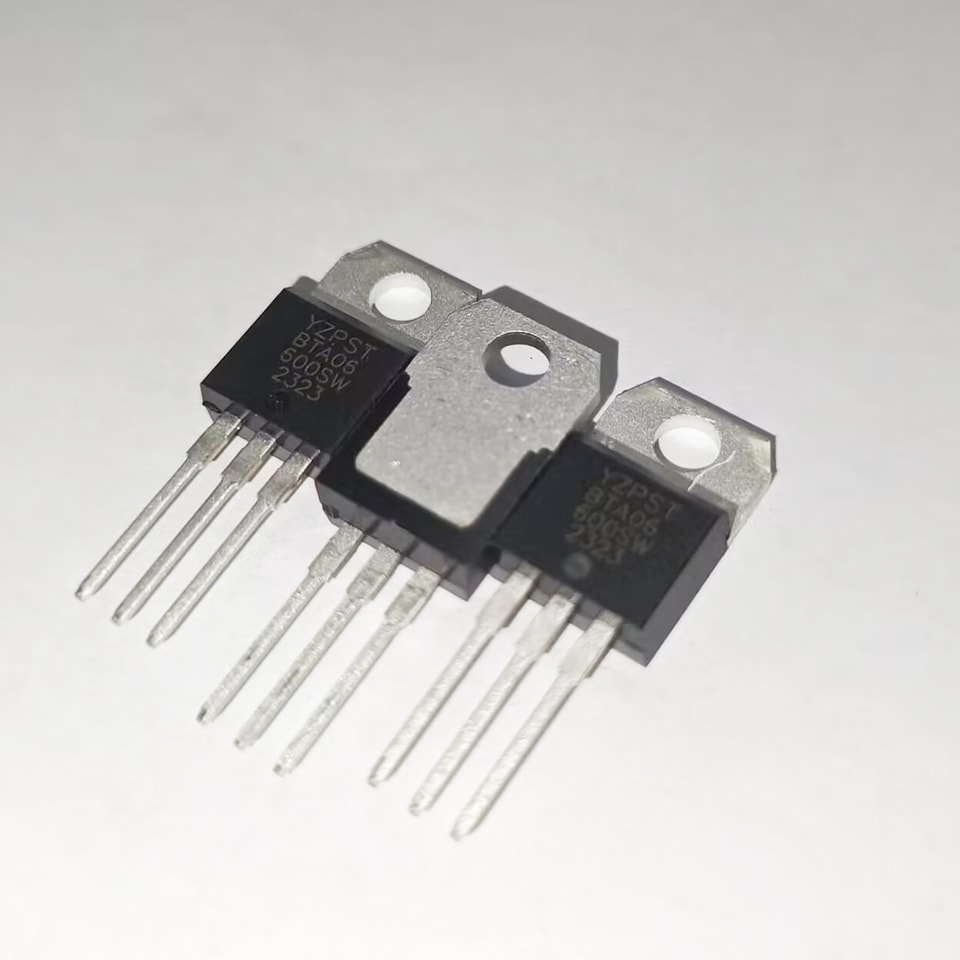

أداء تحويل عالٍ، ترياك BTA06 600SW بقدرة 6 أمبير، TO-220
BTA06/BTB06 سلسلة 6A ترياكات
الوصف:
بفضل القدرة العالية على تحمّل صدمات تيار الحمل الكبير، توفر ثايرستورات سلسلة BTA06/BTB06 معدل dv/dt مرتفعًا مع مقاومة قوية للتداخل الكهرومغناطيسي.
بأداء تبديل عالي، وتُوصى منتجات الزوايا الثلاث خصوصًا للاستخدام مع الأحمال الحثية. ومن جميع الأطراف الثلاثة إلى المشتت الحراري الخارجي، توفر BTA06 جهد عزل مقننًا يبلغ 2500 VRMS مطابقًا لمعايير UL
الميزات الرئيسية:
sالرمز | القيمةe | uالوحدة |
IT(RMS) | 6 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤ 1.5 | V |
الحد الأقصى المطلق الحد الأقصى القيَم:
المعلمة | Sالرمز | القيمةe | Uالوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | C |
نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -40~125 | C |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25C) | VDRM | 600/800 | V |
جهد الذروة العكسي المتكرر (Tj=25C) | VRRM | 600/800 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 6 | A |
ذروة تيار التوصيل المفاجئ غير المتكرر (الدورة الكاملة، F=50Hz) |
ITSM |
60 |
A |
ورقة بيانات المنتج
قيمة I2t للانصهار (tp=10ms) | I2t | 18 | A²s |
المعدل الحرج لارتفاع تيار حالة التوصيل (IG=2× IGT) | dI/dt | 50 | A/μs |
تيار البوابة الأقصى | IGM | 2 | A |
تبديد القدرة المتوسط للبوابة | PG(AV) | 1 | واط |
قدرة البوابة القصوى | PGM | 5 | واط |
الخصائص الخصائص(Tj=25C ما لم يُذكر خلاف ذلك)
3 الأرباع：
| الـمعلمة | القيمةe | |||||||
| اختبار الشرط | Qالربع | TW | Sواط | CW | BW | Uالوحدة | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | mA | ||
| VGT | RL=33أوم | Ⅰ- Ⅱ-Ⅲ | MAX | 1.5 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | الحد الأدنى | 0 2 | V | |||
| Iع | IT=100mA | MAX | 6 | 10 | 35 | 60 | mA | |
| Ⅰ-Ⅲ | 10 | 15 | 50 | 70 | mA | |||
| IL | IG=1.2IGT | Ⅱ | MAX | 15 | 25 | 60 | 80 | mA |
| VD=2/3VDRM Tj=125Cتشغيل البوابةn | ||||||||
| dV/dt | الحد الأدنى | 50 | 100 | 500 | 1000 | V/µs | ||
4 الأرباع：
| المعلمة | القيمةe | |||||
| اختبار الشرط | Qالربع | C | B | Uالوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | mA | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | mA | |
| VGT | RL=33أوم | ALL | MAX | 1.5 | V | |
| VGD | VD=VDRM | ALL | الحد الأدنى | 0.2 | V | |
| Iع | IT=100mA | MAX | 40 | 60 | mA | |
| IL | IG=1.2IGT | Ⅰ-Ⅲ- Ⅳ | MAX | 50 | 70 | mA |
الحرارية المقاومات
| Sالرمز | اختبار الشرط | القيمةe | Uالوحدة | |

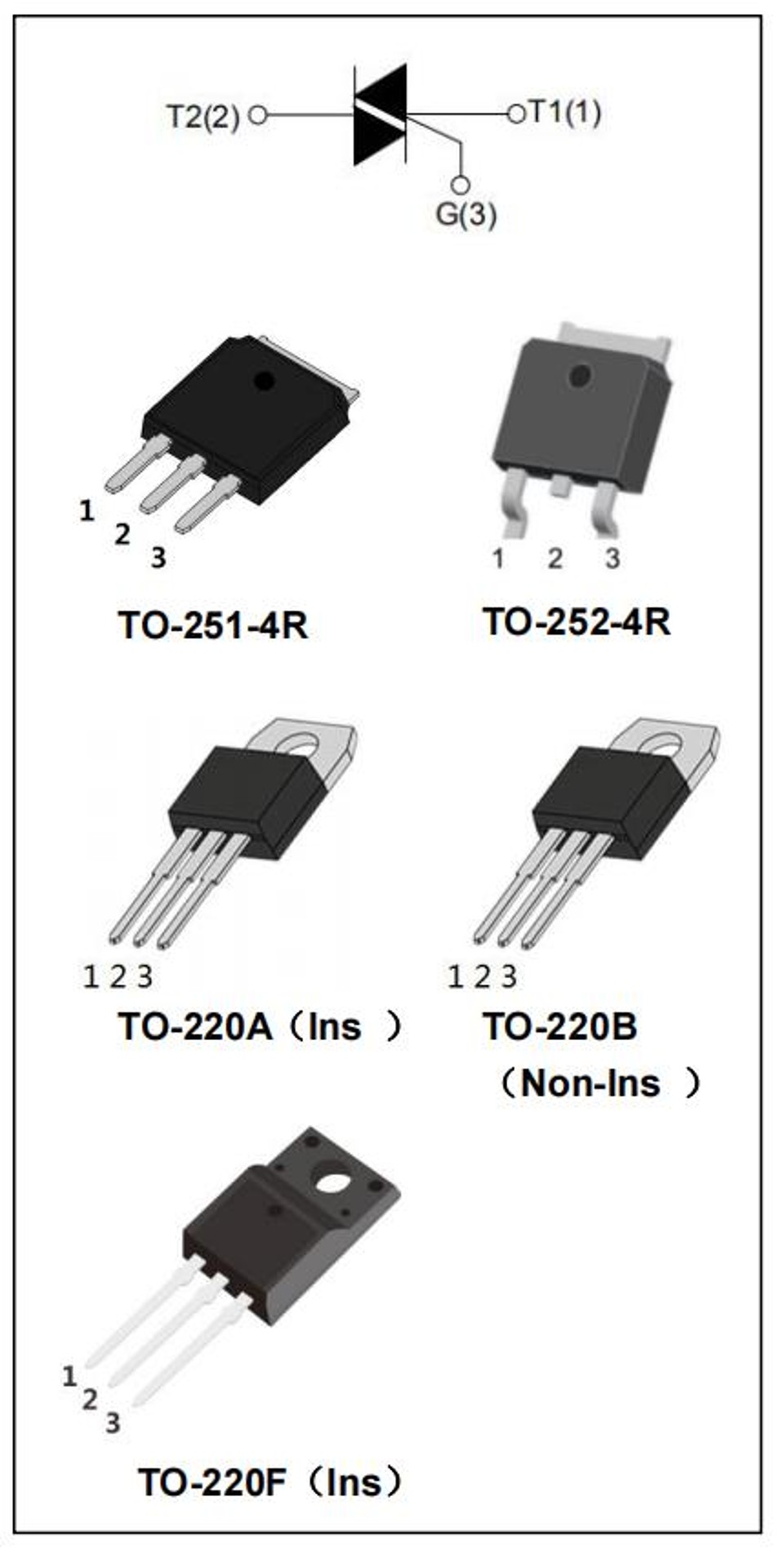

| Rth(j-c) | الوصلة إلى الحالة(تيار متناوب) | TO-251-4R/ TO-252-4R | 2.8 | C/W |

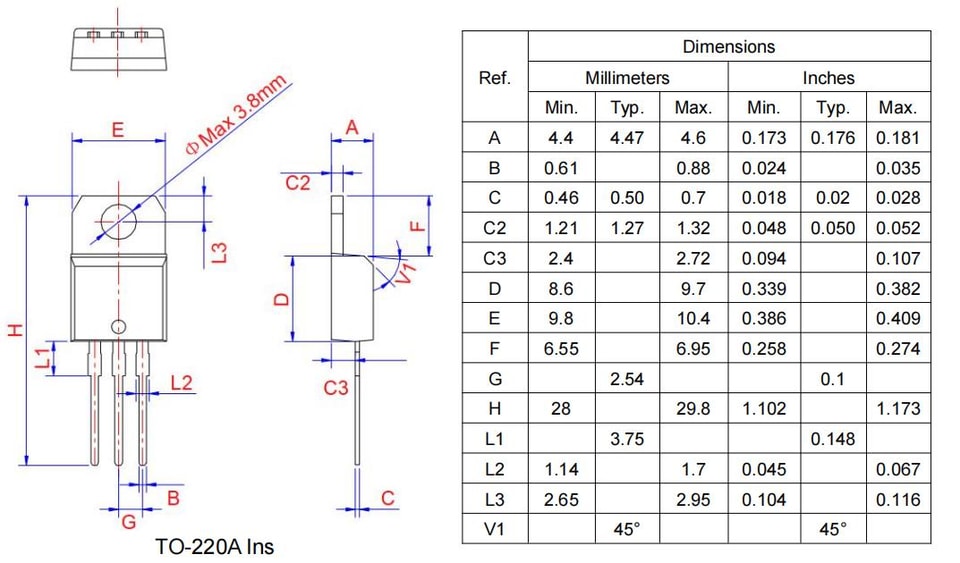

| TO-220A(عزلي) | 3.4 | |||
| TO-220B(غير-عزلي) | 2.2 | |||
| TO-220F(عزلي) | 3.2 | |||
