YZPST-G15N65T
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
أقصى درجة حرارة للوصلة 150°م
جهد انهيار عالٍ يصل إلى 650 فولت لتحسين الاعتمادية
مُصنَّف لمقاومة القصر
جهد تشبع منخفض جدًا:
VCE(SAT) = 1.65V (نموذجي) عند IC = 15A
موجات إيقاف تيار ناعمة
VCE | 650 | V |
IC | 15 | A |
VCE(SAT) IC=15A | 1.65 | V |
تطبيقات التبديل اللين
تكييف الهواء
عاكس قيادة المحركات
المنتج | التغليف | التعبئة |
YZPST-15N65T1 | TO-220 | أنبوب |

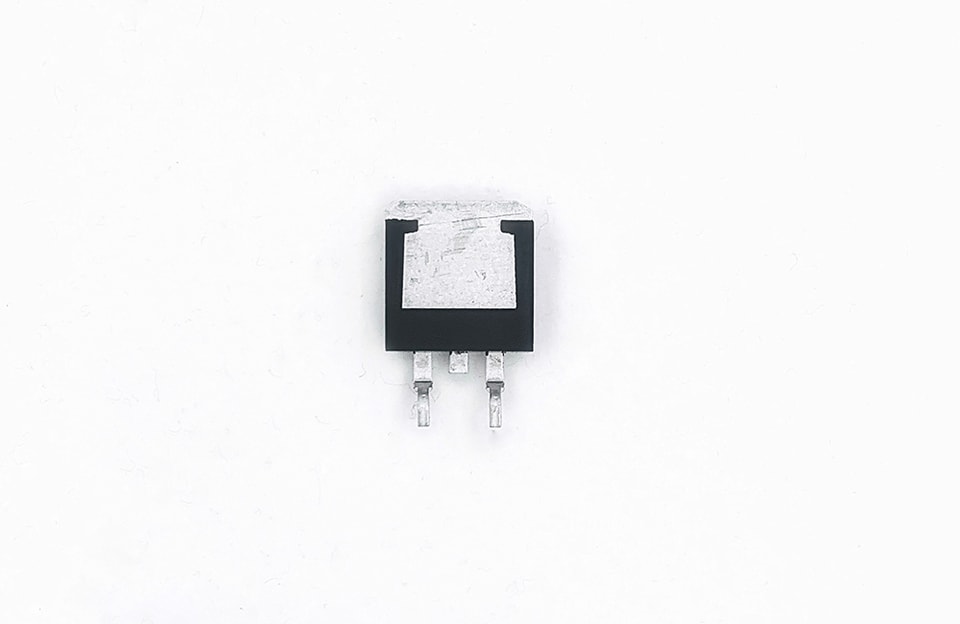

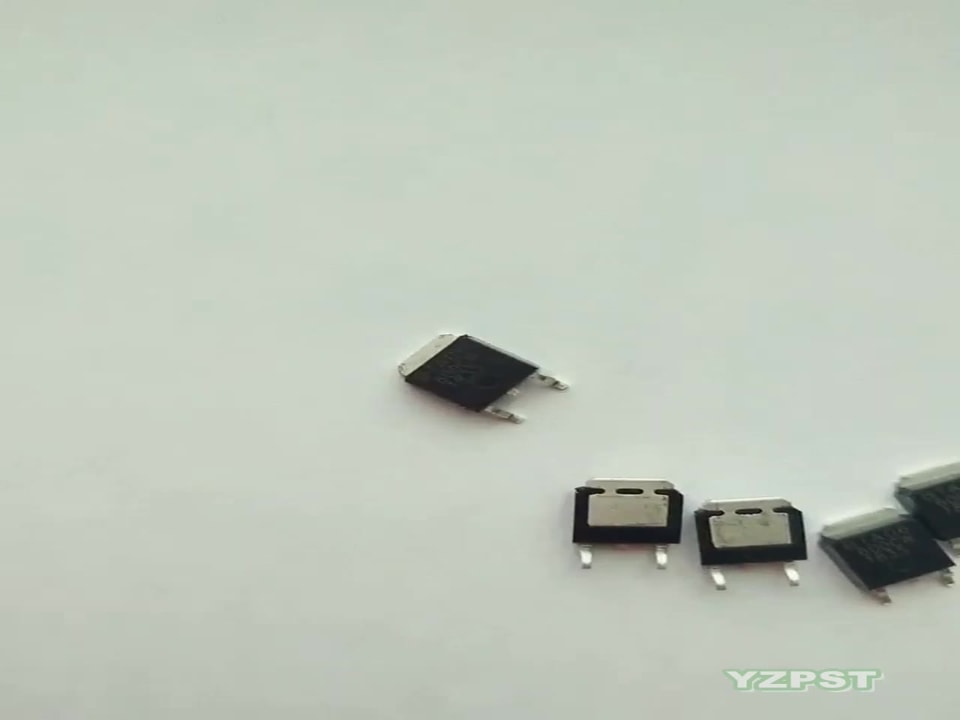

YZPST-15N65T1 | TO-263 | أنبوب |
YZPST-15N65T1 | TO-220F | أنبوب |
المعلمة | الرمز | القيمة | الوحدة |
جهد الانهيار بين المجمع والباعث | VCE | 650 | V |
تيار المجمع المستمر، محدود بـ Tjmax TC = 25°C TC = 100°C | IC |
30
15
| A |
تيار التوصيل الأمامي للديود، محدود بـ Tjmax TC = 25°C TC = 100°C | IF |
30
15
| A |
جهد البوابة-الباعث المستمر | VGE | ±20 | V |
جهد البوابة-الباعث العابر | VGE | ±30 | V |
منطقة التشغيل الآمنة عند الإيقاف، VCE ≤650V، Tj ≤ 150°C | - | 60 | A |
تيار المجمع النبضي، VGE=15V، tp محدود بـ Tjmax | ICM | 45 | A |
زمن تحمل القصر، VGE= 15V، VCE≤ 400V | Tsc | 5 | μs |
قدرة التبديد لحزمة TO-220F، Tj=25℃ | Ptot | 27 | W |
قدرة التبديد لحزم TO-220 وTO-263، Tj=25℃ | Ptot | 105 | W |
درجة حرارة وصلة التشغيل | Tj | -40...+150 | °C |
درجة حرارة التخزين | Ts | -55...+150 | °C |
درجة حرارة اللحام، لحام بالموجة على بعد 1.6 مم (0.063 بوصة) من الغلاف لمدة 10 ثوانٍ | - | 260 | °C |
المقاومة الحرارية
المعلمة | الرمز | TO-220,TO-263 | TO-220F | الوحدة |
المقاومة الحرارية لـ IGBT، الوصلة - الغلاف | Rθ(j-c) | 1.2 | 4.9 | K/W |
المقاومة الحرارية للديود، الوصلة - الغلاف | Rθ(j-c) | 2.38 | 5.8 | K/W |
المقاومة الحرارية، الوصلة - الوسط المحيط | Rθ(j-a) | 62.5 | K/W | |
الخصائص الكهربائية لـ IGBT (Tj= 25℃ ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | شروط الاختبار | الحد الأدنى | النموذجي | الحد الأقصى | الوحدات |
الخصائص الساكنة (مختبرة على الرقائق) | ||||||
BVCES | انهيار من المجمع إلى الباعث الجهد | VGE = 0V, IC = 1mA | 650 | - | - | V |
VCE(SAT) | تشبع المجمع إلى الباعث الجهد | IC = 15A, VGE = 15V | - | 1.65 | 1.95 | V |
VGE(th) | جهد العتبة بين البوابة والباعث | VGE = VCE, IC = 250μA | 4.1 | 5.0 | 5.7 | V |
ICES | تيار قطع المجمع | VCE = 650V، VGE = 0V | - | - | 25 | μA |
IGES | تيار التسرب بين البوابة والباعث | VGE = ±20V، VCE = 0V | - | - | ±200 | nA |
gfs | الموصلية الانتقالية | VCE=20V، IC=15A | - | 10 | - | S |
المعلمة | الرمز | الظروف | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
ديناميكي | ||||||
سعة الإدخال | Cies | VCE = 25V، VGE = 0V، | - | 990 | - | pF |
سعة الخرج | Coes | - | 56 | - | ||
سعة النقل العكسي | Cres | - | 30 | - | ||
شحنة البوابة | QG | VCC = 480V، IC = 15A، VGE = 15V | - | 92 | - | nC |
تيار المجمع عند القصر | IC（SC） | VGE=15V، tSC≤5us VCC=400V، | - | 98 | - | A |
| المعلمة | الرمز | الظروف | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
ديناميكي | ||||||
زمن تأخير التشغيل | td(on) | Tj=25°C VCC = 400V، IC = 15A، VGE = 0/15V، Rg=12Ω | - | 15 | - | ns |
زمن الصعود | tr | - | 25 | - | ns | |
زمن تأخير الإيقاف | td(off) | - | 60 | - | ns | |
زمن الهبوط | tf | - | 46 | - | ns | |
طاقة التشغيل | Eon | - | 0.75 | - | mJ | |
طاقة الإيقاف | Eoff | - | 0.1 | - | mJ | |
| المعلمة | الرمز | الظروف | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
ديناميكي | ||||||
جهد التوصيل الأمامي للديود | VFM | IF = 15A | - | 1.7 | - | V |
زمن الاستعادة العكسية | Trr | IF= 15A VR = 300V، | - | 50 | - | ns |
تيار الاسترداد العكسي | Irr | - | 4 | - | A | |
شحنة الاستعادة العكسية | Qrr | - | 83 | - | nC | |
.jpg)
.jpg)
.jpg)
