التنزيلات والملفات الفنية
المنتجات الرئيسية:
سلسلة الغلاف الحريريسلسلة العزل
أسلاك وكابلات

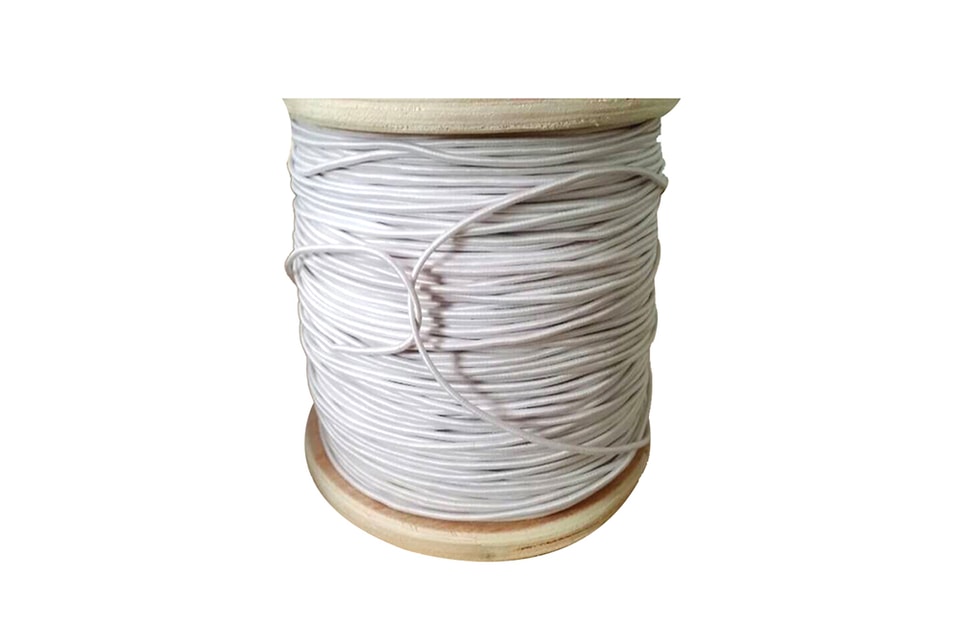

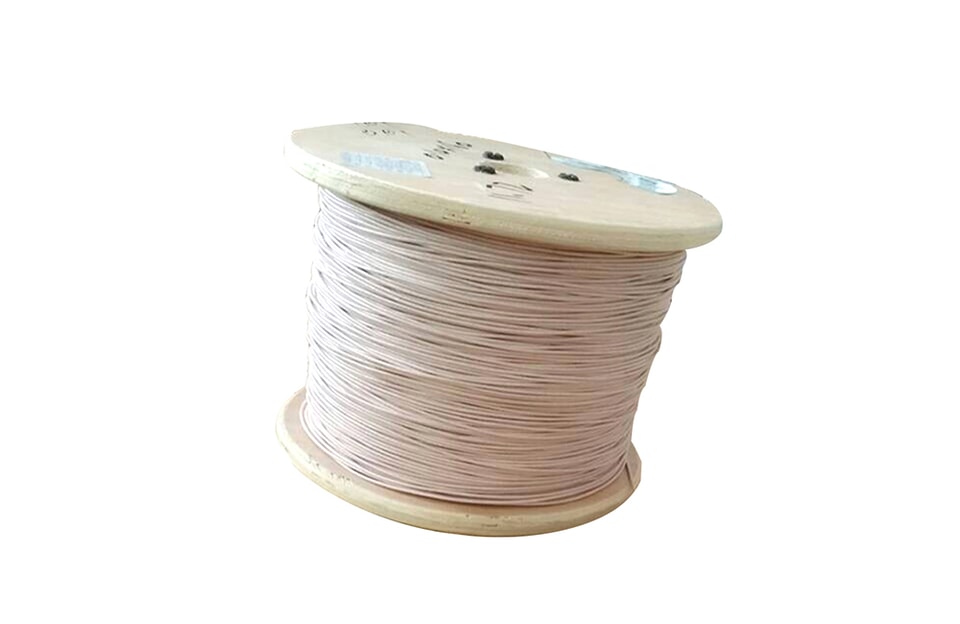

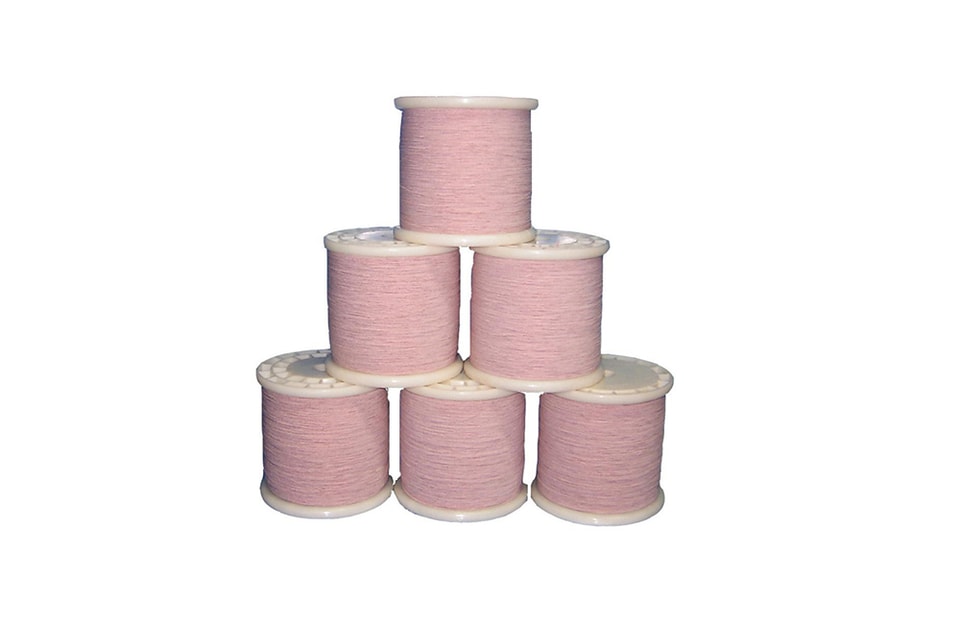

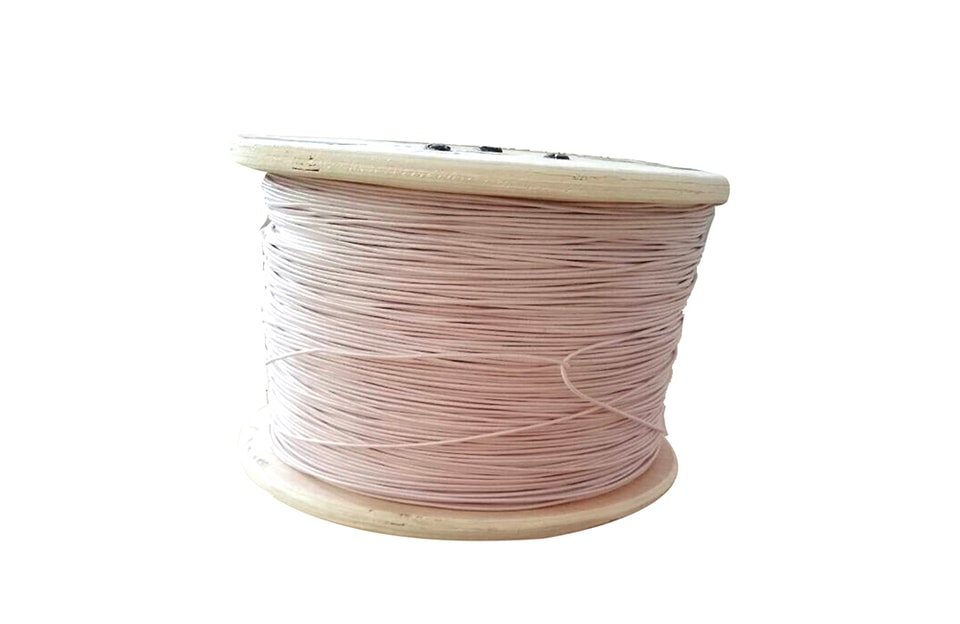

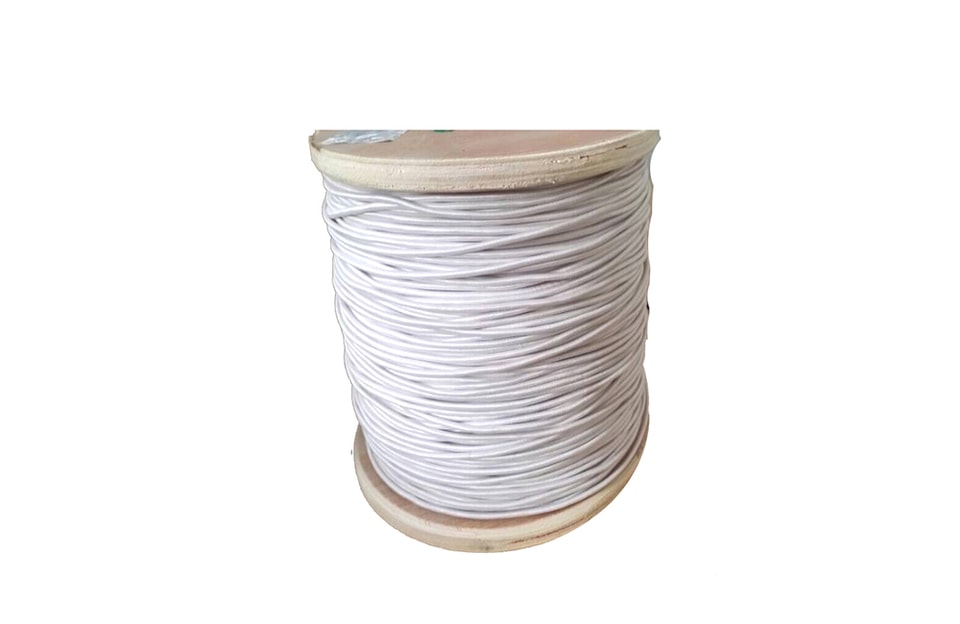

سلك نحاس مطلي بالمينا بخيط بوليستر
نوع المواصفات:
SDTR أحاديحزمة خيوط نحاسيةحزمة أسلاك مزدوجة SEDTR
نحاس
حزمة أسلاك نحاسية مطلية بالورنيش من خيط أحادي SDQZ
حزمة أسلاك مزدوجة من البولي بروبيلين SEDQZ
مطلي بالميناسلك نحاسيSDQA أحادي الخيطنحاستغليف تسخير الأسلاك المكسوة بطبقة من طلاء البولي يوريثان
سلك نحاسي مطلي بالبولي يوريثان مزدوج الخيط SEDQA
مطلي بالميناسلك نحاسيSDQZJ سلك أحادي مطلي بالبوليستر، وفوقه SEDQZJ سلك أحادي مطلي بالبوليستر
فوق
SDQAJ سلك أحادي مطلي بالبولي يوريثان مجدول
SEDQAJ حبكة سلكية مزدوجة مطلية بالبولي يوريثان
SDQACC خيوط مطلية مع سلك نحاسي، طلاءات بولي يوريثان، SEDQACC حزمة مزدوجة خاصة، طلاء بولي يوريثان، سلك خاص مكسو بالنحاس
مستوى درجة الحرارة:
الفئة A (105℃)، الفئة B (130℃)، الفئة F (155℃)
معايير الإنتاج:
Φ0.07 مم~2.0 مم
( 0.05~0.50 مم)×N حبلة N: 3~950
المساحة المقطعية:
أقل من 4 مم2الاستخدام
:
مناسبة لتصنيع مختلف الأجهزة والأدوات الإلكترونية، وأجهزة القياس، ومكونات الحث وغيرها من التطبيقات.
معيار المنتج:
GB11018-89
ملاحظة:
تفي المؤشرات الفنية لسلك البوليستر المغلف بالفتيل بالمتطلبات القياسية.
الأداء الكهربائي عالي التردد جيد.
سلك البوليستر المغلف بسلك مينا من البولي يوريثان كنواة، يتمتع بأداء جيد في اللحام المباشر، ودرجة حرارة اللحام 375℃±5℃.
يمكن لشركة PS إنتاج أنواع أخرى من الأسلاك المغلفة بالبوليستر وفقًا لاحتياجات العملاء.
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة (Ω/م عند 20℃) | القطر الأقصى للسلك المينا (مم) | أقصى قطر كلي (مم) | القطر الفعلي (مم) | الطول لكل كيلوغرام (م/كغ) | |||
2UEW | QA-1 | 0.16 * | 9 | > 1700 | 0.0902〜0.1009 | 0.182 | 0.72 | 0.69 | 615 |
2UEW | QA-1 | 0.12 * | 3 | > 1500 | 0.4755〜0.5452 | 0.1390 | 0.32 | 0.30 | 3300 |
2UEW | QA-1 | 0.15 * | 3 | > 1700 | 0.3073〜0.3454 | 0.171 | 0.39 | 0.37 | 2100 |
2UEW / F + 1NY | SDQAJ | 0.12 * | 3 | > 1800 | 0.4755〜0.5452 | 0.139 | 0.36 | 0.325 | 3200 |
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة (Ω/م عند 20℃) | مقطع النحاس (مم²) | أقصى قطر كلي (مم) | ||||
خط ريتز | 2UEW + 2NY | QA-1 | 0.07 * | 600 | > 900 | 0.0067〜0.0089 | 2.3079 | 2.76 |
خط ريتز | 2UEW + NY | QA-1 | 0.07 * | 135 | > 900 | 0.030〜0.0395 | 0.496 | 1.33 |
خط ريتز | 2UEW + NY | QA-1 | 0.10 * | 160 | > 1000 | 0.0127〜0.0159 | 1.256 | 2.03 |
خط ريتز | 2UEW | QA-1 | 0.07 * | 600 | > 600 | 0.0067〜0.0089 | 2.3079 | 2.71 |
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة (Ω/م عند 20℃) | مقطع النحاس (مم²) | أقصى قطر كلي (مم) | القطر الفعلي (مم) | الطول لكل كيلوغرام (م/كغ) | |||
1UEW + NY | QA-2 | 0.05 * | 500 | > 1000 | 0.0158〜0.0207 | 0.98 | 1.96 | 1.87 | 105 |
1UEW + NY | QA-2 | 0.05 * | 1000 | > 1000 | 0.0079〜0.0104 | 1.9600 | 2.75 | 2.64 | 54 |
1UEW + NY | QA-2 | 0.05 * | 2000 | > 1000 | 0.004〜0.0052 | 3.92 | 3.87 | 3.75 | 25 |
2UEW + NY | QA-1 | 0.10 * | 200 | > 1000 | 0.0102〜0.0127 | 1.5700 | 2.26 | 2.10 | 70 |
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة (Ω/م عند 20℃) | مقطع النحاس (مم²) | أقصى قطر كلي (مم) | القطر الفعلي (مم) | الطول لكل كيلوغرام (م/كغ) | ||||
سلك ليتز 38 * 350 | 2UEW + 2NY | SEDQAJ | 0.10 * | 350 | > 900 | 0.0058〜0.0073 | 2.7475 | 3.02 | 2.87 | 40 |
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة (Ω/م عند 20℃) | القطر الأقصى للسلك المينا (مم) | أقصى قطر كلي (مم) | القطر الفعلي (مم) | ||
2UEW | 0.08 * | 40 | > 700 | 0.0783〜0.0972 | 0.092 | 0.80 | 0.76 |
2UEW | 0.10 * | 40 | > 1000 | 0.0509〜0.0613 | 0.117 | 0.99 | 0.93 |
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة | مقطع النحاس (مم²) | أقصى غلاف | القطر الفعلي (مم) | الطول لكل كيلوغرام (م/كغ) | |||
2UEW + NY | QA-1 | 0.07 * | 24 | > 700 | 0.1687〜0.2078 | 0.092316 | 0.58 | 0.51 | 1190 |
2UEW + NY | QA-1 | 0.07 * | 26 | > 700 | 0.1558〜0.1976 | 0.1000 | 0.6 | 0.52 | 1150 |
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة | مقطع النحاس (مم²) | أقصى غلاف | القطر الفعلي (مم) | الطول لكل كيلوغرام (م/كغ) | |||
2UEW + NY | QA-1 | 0.04 * | 2390 | > 400 | 0.0051〜0.0068 | 3.0018 | 3.21 | 3.12 | 35 |
2UEW + NY | QA-1 | 0.04 * | 3980 | > 400 | 0.0031〜0.0041 | 4.9988 | 4.13 | 4.02 | 20 |
2UEW + NY | QA-1 | 0.04 * | 980 | > 400 | 0.0125〜0.0166 | 1.23 | 2.07 | 2 | 90 |
1UEW + NY | QA-2 | 0.05 * | 1530 | > 900 | 0.0052〜0.0068 | 3.0026 | 3.39 | 3.3 | 30 |
1UEW + NY | QA-2 | 0.05 * | 2540 | > 900 | 0.0031〜0.0041 | 4.9847 | 4.35 | 4.25 | 21 |
1UEW + NY | QA-2 | 0.05 * | 680 | > 900 | 0.0117〜0.0152 | 1.3345 | 2.27 | 2.14 | 84 |
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة | مقطع النحاس (مم²) | أقصى غلاف | القطر الفعلي (مم) | الطول لكل كيلوغرام (م/كغ) | 2014-8-26 (/kg) | ||||
سلك ليتز 41 * 800 | 2UEW + FR + 2NY | SEDQAJ | 0.07 * | 800 | > 900 | 0.00581〜0.0067 | 3.0772 | 3.22 | 2.95 | 35 | 91.00 |
سلك ليتز 41 * 1600 | 2UEW + FR + 2NY | SEDQAJ + FR | 0.07 * | 1600 | > 6000 | 0.0025〜0.0033 | 6.1244 | 4.9 | 4.4 | 12.2 | 105.00 |
سلك ليتز 38 * 800 | 2UEW + FR + 2NY | SEDQAJ + FR | 0.10 * | 800 | > 6800 | 0.0025〜0.0032 | 6.28 | 4.95 | 4.46 | 12 | 98.00 |
قطر الموصل*عدد الخيوط | جهد الانهيار المقاس (V) | أقصى مقاومة | مقطع النحاس (مم²) | أقصى غلاف | القطر الفعلي (مم) | الطول لكل كيلوغرام (م/كغ) | |||
2UEW + NY | QA-1 | 0.04 * | 2390 | > 400 | 0.0051〜0.0068 | 3.0018 | 3.21 | 3.12 | 35 |
2UEW + NY | QA-1 | 0.04 * | 3980 | > 400 | 0.0031〜0.0041 | 4.9988 | 4.13 | 4.02 | 20 |
2UEW + NY | QA-1 | 0.04 * | 980 | > 400 | 0.0125〜0.0166 | 1.23 | 2.07 | 2 | 90 |
1UEW + NY | QA-2 | 0.05 * | 1530 | > 900 | 0.0052〜0.0068 | 3.0026 | 3.39 | 3.3 | 30 |
1UEW + NY | QA-2 | 0.05 * | 2540 | > 900 | 0.0031〜0.0041 | 4.9847 | 4.35 | 4.25 | 21 |
1UEW + NY | QA-2 | 0.05 * | 680 | > 900 | 0.0117〜0.0152 | 1.3345 | 2.27 | 2.14 | 84 |
