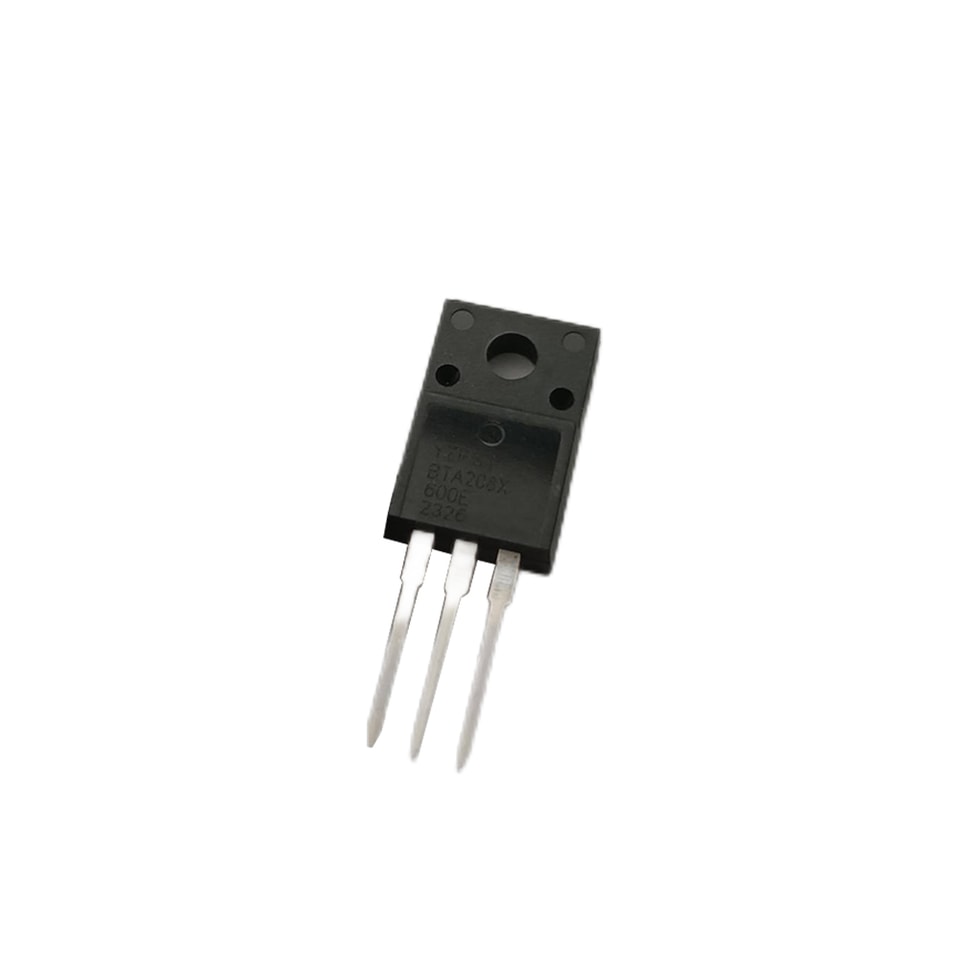

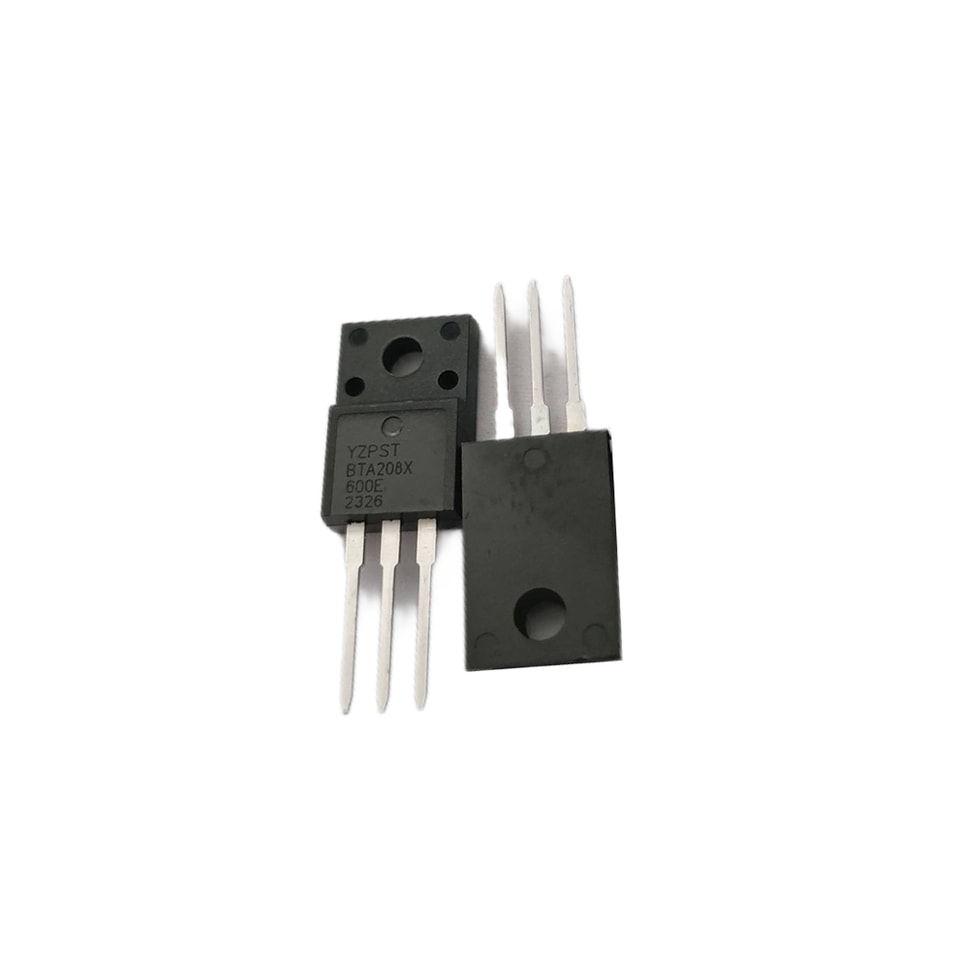

YZPST-BTA208X-600E
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
سلسلة BTA208 من الترياك 8A
YZPST-BTA208X-600E
الوصف:
بقدرة عالية على تحمّل الصدمات الناتجة عن الأحمال الكبيرة
توفّر ترياكات سلسلة BTA208 معدل dv/dt عالياً
مع مقاومة قوية للتداخل الكهرومغناطيسي.
وبفضل أداء التبديل العالي، تُوصى منتجات ثلاثية الأرباع
خصوصًا للاستخدام مع الأحمال الحثية.
ومن جميع الأطراف الثلاثة إلى المبدد الحراري الخارجي،
يوفّر BTA208 جهد عزل مقننًا قدره 2500 VRM
وفقًا لمعايير UL (مرجع الملف: E516503).
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 8 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.5 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
الرمز | المعلمة | القيمة | الوحدة |
ITSM | التيار غير المتكرر عند ذروة الاندفاع في حالة التوصيل التيار (tp=10ms) | 80 | A |
I2t | (tp=10ms) | 32 | A2S |
dI/dt | IG=2IGT ، tr≤100ns، Tj=125℃ | 50 | A/ μs |
IGM | تيار البوابة الأقصى (tp=20us) | 2 | A |
PG(AV) | قدرة البوابة المتوسطة | 1=0.5 | واط |
Tstg Tj | درجة حرارة التخزين درجة حرارة الوصلة أثناء التشغيل | -40--+125 -40--+125 | ℃ |
Viso | تُطبَّق قيمة RMS للتيار المتردد لمدة دقيقة واحدة بين الطرف والحاوية |
1800 |
V |
قيمة I²t للانصهار (tp=10ms) | I2t | 32 | A²s |
المعدل الحرج لارتفاع تيار حالة التوصيل (IG=2×IGT) | dI/dt | 50 | A/μs |
تيار البوابة الأقصى | IGM | 4 | A |
قدرة تبديد البوابة المتوسطة | PG(AV) | 1 | واط |
قدرة الذروة للبوابة | PGM | 5 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| المعلمة | القيمة | |||||||
| ظروف الاختبار | الربع | TW | SW | CW | BW | الوحدة | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | mA | ||
| VGT | RL=33Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.5 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | الحد الأدنى | 0.2 | V | |||
| Iع | IT=100mA | MAX | 10 | 20 | 40 | 60 | mA | |
| Ⅰ-Ⅲ | 20 | 25 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 25 | 35 | 70 | 90 | mA |
| VD=2/3VDRM Tj=125℃ بوابة مفتوحة | ||||||||
| dV/dt | الحد الأدنى | 50 | 200 | 500 | 1000 | V/ µs | ||
| Ⅱ |
| 70 | 90 |
| |
dV/dt | VD=2/3VDRM Tj=125℃ البوابة مفتوحة |
الحد الأدنى |
200 |
500 |
V/ µs | |
الخصائص الساكنة
| الرمز | ظروف الاختبار | القيمة | الوحدة | ||
| VTM | ITM=11A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | Tj=25℃ | 5 | µA | ||
| IRRM | VDRM= VRRM | Tj= 125℃ | MAX | 1 | mA |
الحزمة البيانات الميكانيكية البيانات
