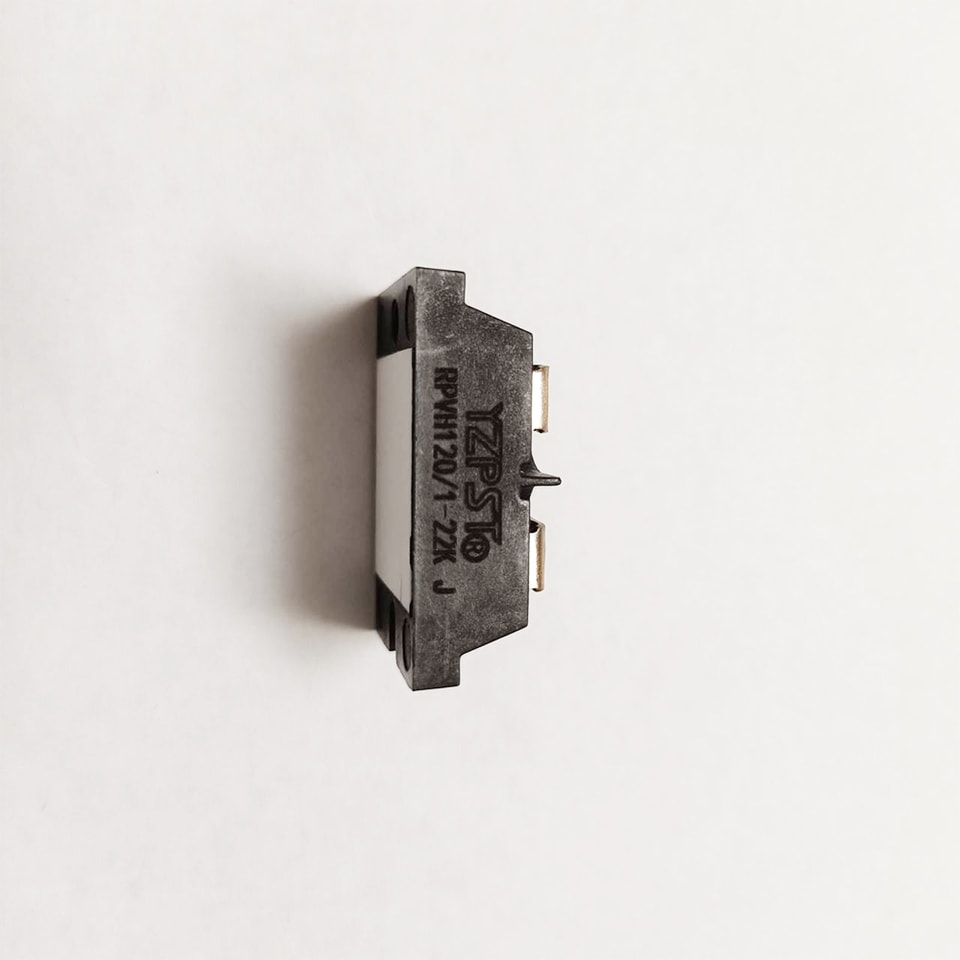

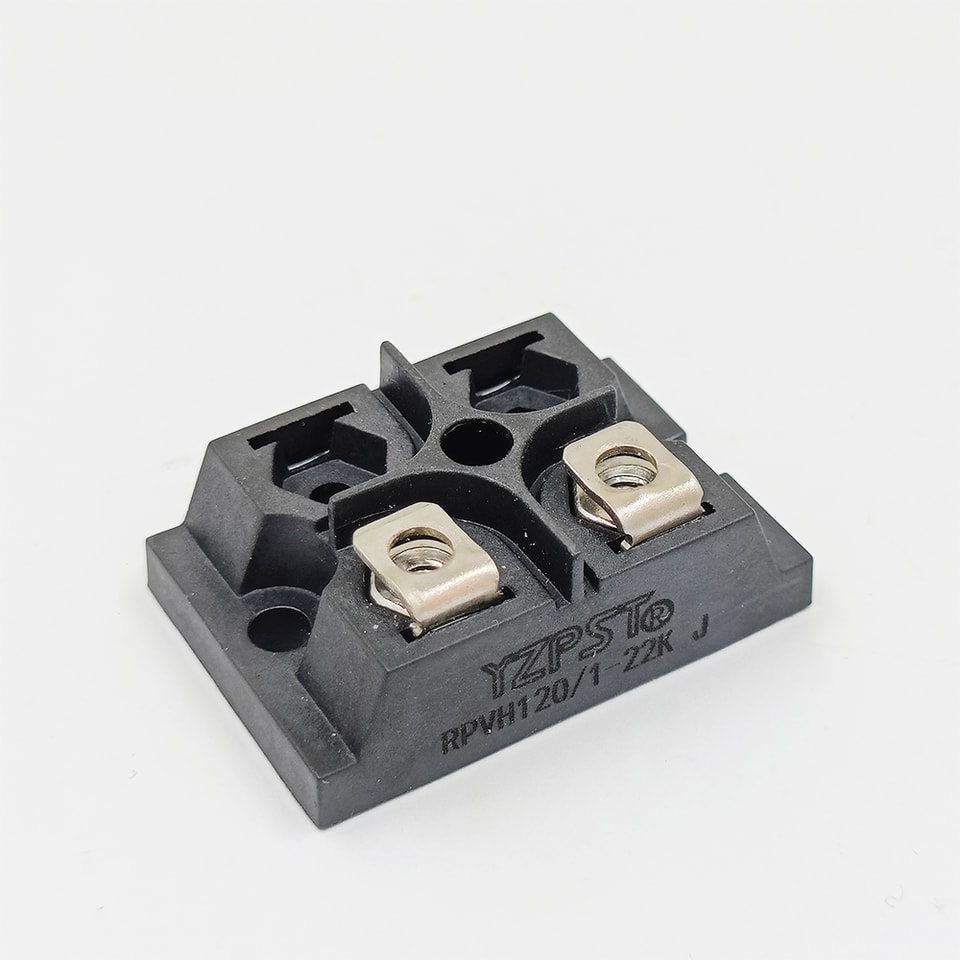

YZPST-RPVH120/1-22K±5％
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

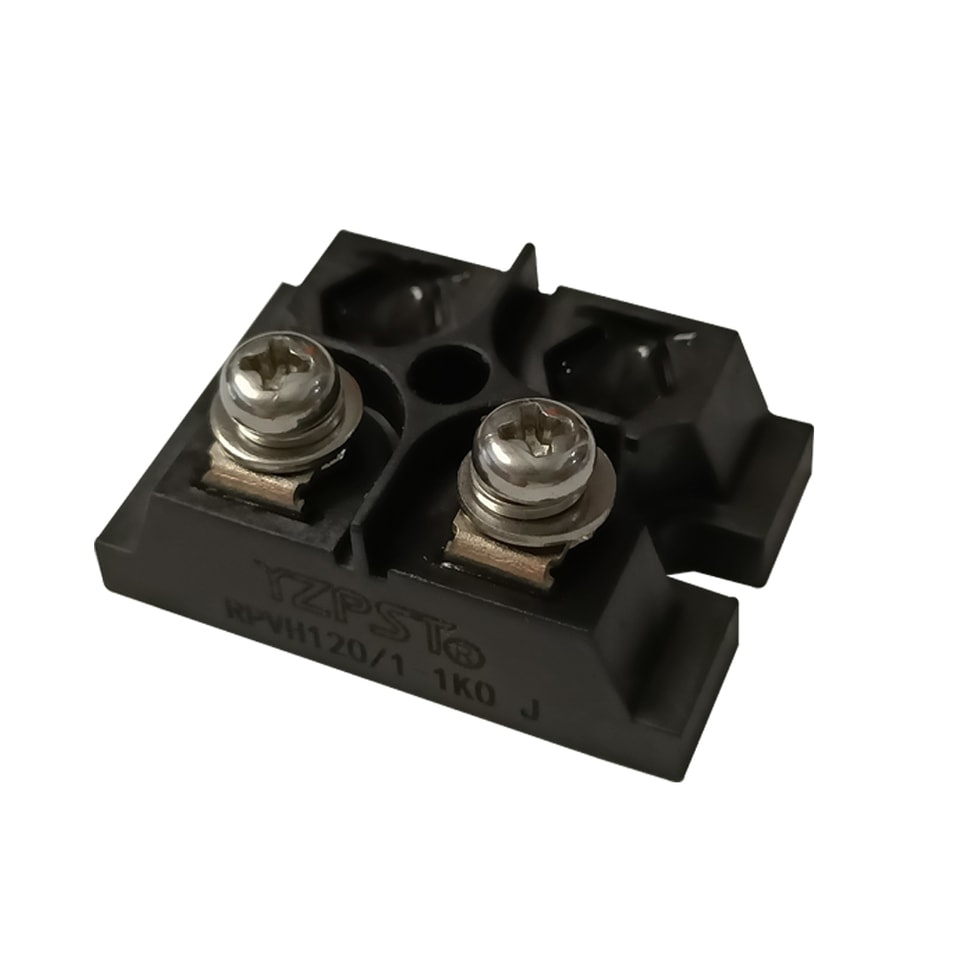

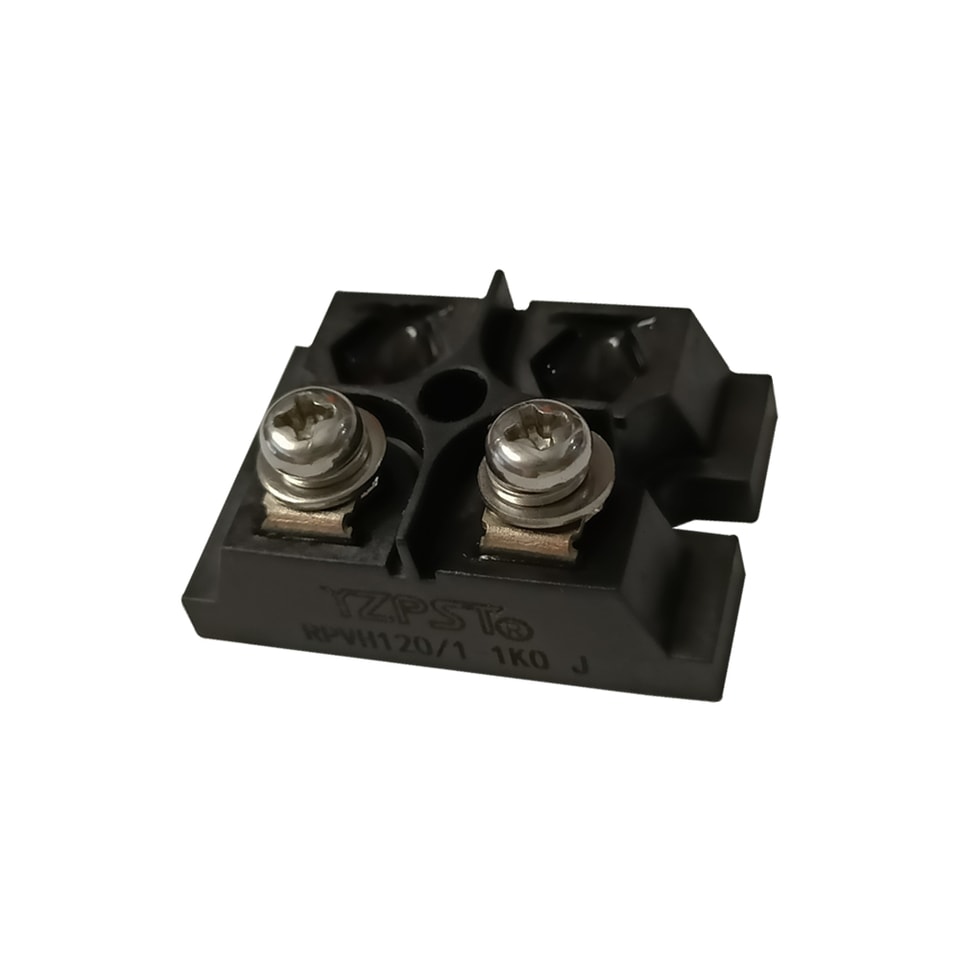

مقاومات طبقة سميكة قدرة RPVH120
النطاق:
تحدد هذه المواصفة الخصائص والمتطلبات العامة لمقاومات RPVH 120 من النوع القدرة والطبقة السميكة.
الأبعاد: اسم المقاس: مم نوع العبوة: SOT-227
تركيب المقاومة:
المعيار المرجعي:
GB/T 5729-2003 المقاومات الثابتة للمعدات الإلكترونية الجزء 1: المواصفة العامة
GB/T 2828.1-2012 إجراء فحص العيّنات فحص دفعة بدفعة وجدول العينات GB/T 2691-2016 طريقة تعليم المقاومات والمكثفات
المعلمات التقنية الرئيسية:
القدرة المقننة | عندما تكون درجة حرارة لوح القاعدة≤70℃، تكون القدرة المقننة 120 واط |
المقاومة /أوم | 1--1M |
الانحراف المسموح به | ±5% |
معامل درجة الحرارة | ±250ppm/℃(25-85℃) |
أقصى جهد تشغيل | 1500V DC |
جهد تحمل العزل | 5KV تيار مستمر 1 دقيقة |
السعة الموزعة | ＜45pF |
مقاومة العزل | ＞10Gأوم |
نطاق درجة حرارة التشغيل | -55℃-+155℃ |
بنود الفحص الرئيسية وطرق الفحص ومتطلبات الأداء:
البند |
ظروف الاختبار |
متطلبات الأداء |
قوة الأطراف | شدّ السلك المرن: 10 نيوتن، عزم نوع المسامير 1.0 نيوتن.متر | ΔR≤±（1%R+0.05Ω） |
اهتزاز عالي التردد | التردد 10~500 هرتز، 10 جم، 6 ساعات | ΔR≤±（1%R+0.05Ω） |
حمولة زائدة | تطبيق 1.5 مرة من جهد القدرة المقنن لمدة 10 ثوانٍ |
ΔR≤±（0.4%R+0.1Ω） |
المتانة في درجة حرارة الغرفة | يكون حمل القدرة المقنن 1000 ساعة، و تكون درجة حرارة اللوح السفلي أقل من 70℃ |
ΔR≤±（5%R+0.05Ω） |
طريقة تركيب المشتت الحراري ومتطلباته
يُركَّب المقاوم على المشتت الحراري بواسطة مسماري M4، ويجب ألا يتجاوز عزم التركيب 1.3 نيوتن·متر (لضمان القدرة على الاستخدام والتبديد الحراري الممتاز)؛
يجب تنظيف سطح التلامس؛
استواء المشتت الحراري: 0.05 مم-0.1 مم (ضمن نطاق 100 مم)؛ ويجب أن تكون خشونة المشتت الحراري 6.3 ميكرومتر؛
لتحسين التوصيل الحراري، ينبغي طلاء أسطح التلامس (الألومينا، والمشتتات الحرارية) بشحم سيليكوني.
لمزيد من المعلومات حول YZPST-RPVH120/1-22K±5％يرجى تنزيل ملف PDF أعلاه بعنوان "YZPST-RPVH120"
