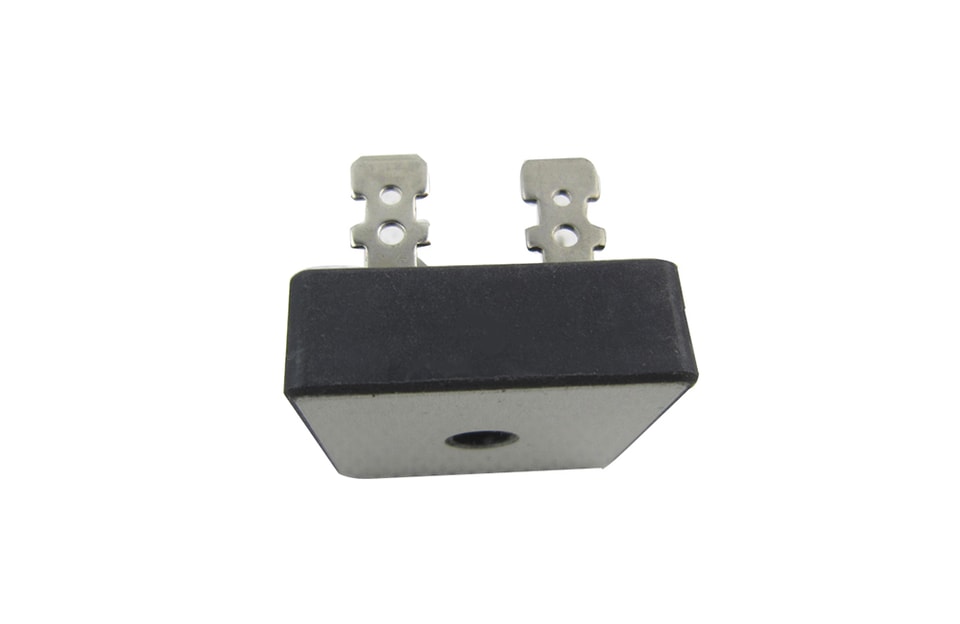

YZPST-BR1510
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
المزايا
انخفاض منخفض في جهد التوصيل الأمامي
جهد العزل 2000V～
حجم صغير، وزن خفيف
مقاومة حرارية منخفضة،
موصلية حرارية عالية، وارتفاع منخفض في درجة الحرارة
شهادة UL رقم E304417
التطبيق
مزود طاقة لجهاز طاقة تيار مستمر
مقوم دخل لمحوّل PWM
آلة لحام عاكس
الرمز | المعلمة | التصنيف | الوحدة | ||
BR | |||||
1506 | 1508 | 1510 | |||
VRRM | جهد الذروة العكسي المتكرر | 600 | 800 | 1000 | V |
VRSM | جهد الذروة العكسي غير المتكرر | 700 | 900 | 1100 | V |
الرمز | المعلمة | ظروف الاختبار | التصنيف | الوحدة |
IF（AV） | تيار التوصيل المتوسط | TC=78℃ | 15 | A |
IFSM | تيار الاندفاع الأمامي | sin، 50Hz، t=10ms،Tj=25℃ | 180 | A |
I2t | قيمة I2t | 162 | A2S | |
VISO | جهد العزل | 50Hz، R.M.S، t=1min، Iiso:1mA(max) | 2000 | V |
Tj | درجة حرارة وصلة التشغيل | -40 إلى +150 | ℃ | |
Tjm | درجة حرارة الوصلة المقننة | 150 | ℃ | |
Tstg | درجة حرارة التخزين | -40 إلى +125 | ℃ | |
Md | عزم التثبيت M5 | 2 | نيوتن·متر | |
Wt | الوزن | 20 | g |
الرمز | المعلمة | ظروف الاختبار | القيمة القصوى | الوحدة |
IRRM | تيار الذروة العكسي المتكرر | VR=VRRM, Tj=25℃ | 5 | μA |
VR=VRRM, Tj=150℃ | 3 | mA | ||
VFM | جهد الذروة الأمامي | IFM =7.5A, Tj=25℃ | 1.1 | V |
Rth(j-c) | الممانعة الحرارية (الوصلة-الغلاف) | تبديد حراري من جانب واحد، نصف موجة جيبية | 1.2 | ℃/W |
