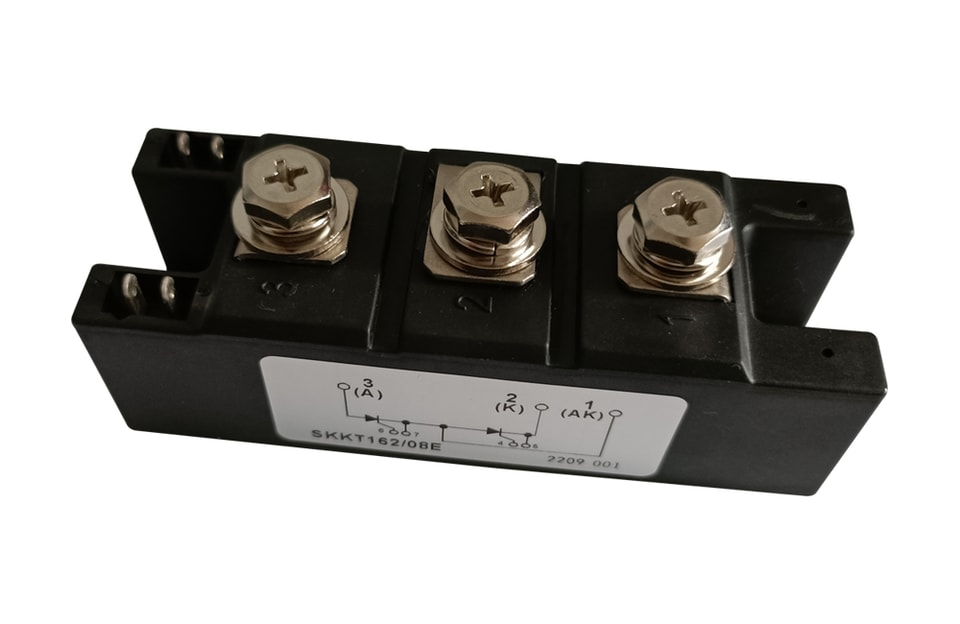

YZPST-SKKT162-08E

ثنائي وحدات الثايرستور

النوع: YZPST-SKKT162/08E

الميزات

انتقال الحرارة عبر قاعدة معدنية معزولة من سيراميك نيتريد الألومنيوم
ملامسات ضغط من معدن نفيس لدرجة اعتمادية عالية
ثايرستور ببوابة مُضخِّمة

التطبيقات النموذجية

· التحكم في محركات التيار المستمر

· بادئات تشغيل ناعم لمحركات التيار المتردد

· التحكم في درجة الحرارة

· تعتيم الإضاءة الاحترافية

الحدود القصوى

الرمز	الشرط	المطلقة	الوحدة
IT(AV)	أحادي الطور، نصف موجة، توصيل بزاوية 85° TC=77℃	162	A
Iالقيمة الفعالة	أحادي الطور، نصف موجة،8توصيل بزاوية 5°	250	A
ITSM	TC=125℃	4800	A
I2t	TC=125℃	115	kA2S
VDRM/فولتRRM	TC=125℃	800/800	V
di/dt	غير متكرر	200	أمبير/ميكروثانية
Viso	A.C.1m/1S	4000/4500	V
Tj		-40 ~ +125	℃
Tstg		-40 ~ +125	℃
واط		-	g

الخصائص الكهربائية

الرمز	الشرط	المطلقة	الوحدة
IDRM/IRRM	عند VDRM، طور أحادي، نصف موجة، TC=125℃	60	mA
VTM	تيار الحالة المستقرة500A، Tj=25℃	1.85	V
VT(TO)	Tj=125℃	1.35	V
tgd	Tj=25℃	1	us
tq	Tj=125℃		us
IGT/فولتGT	Tj=25℃	150 /2	mA/V
VGD	VD=67%VDRM، Tj=125℃	0.25	V
DV/DT	VD=67%VDRM	1000	V/us
Iع	Tj=25℃	400	mA
IL	Tj=25℃	1000	mA
Rθj-c	لكل وحدة	0.08	K/W

الرسم الخارجي

لمزيد من المعلومات حولYZPST-SKKT162-08Eيرجى تنزيل ملف PDF أعلاه باسم "YZPST-SKKT162-08E"
