منظمات الجهد السالب YZPST-7912CV
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
رقم الجزء: YZPST-7912CV منظمات الجهد السالب

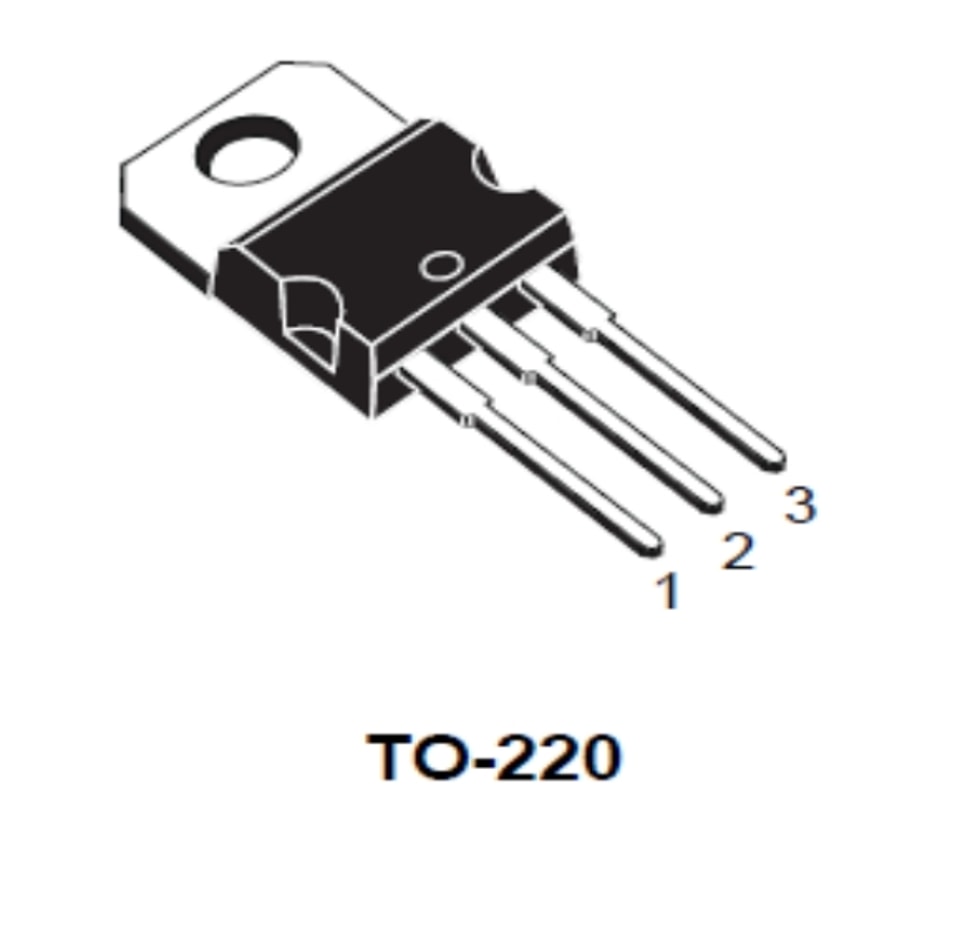

الحزمة: TO-220
NPN
مطلق الحد الأقصى المطلقة Tc=25℃
الرمز | المعلمة | القيمة | الوحدة |
VI | جهد الدخل | -35 | V |
TOPR | نطاق درجة حرارة التشغيلنطاق | 0 ～ +125 | ℃ |
TSTG | نطاق درجة حرارة التخزين | -65 ～+150 | ℃ |
الخصائص الكهربائية Tc ＝25℃
(VI = -19V، IO = 500mA، 0°C ≤TJ ≤ +125°C، CI =2.2μF، CO =1μF، ما لم يُذكر محدد.)
المعلمة | الرمز | اختبار الشرط | الحد الأدنى | نموذجي | MAX | UNI T | |
جهد الخرج |
VO | TJ = +25℃ | -11.5 | -12 | -12.5 |
V | |
IO = 5mA إلى 1A، PO ≤ 15W VI = -15.5V إلى -27V | -11.4 | -12 | -12.6 | ||||
تنظيم الخط (ملاحظة 1) |
ΔVO |
TJ = +25℃ | VI = -14.5V إلى -30V |
| 12 | 240 |
mV |
VI = -16V إلى -22V |
| 6 | 120 | ||||
تنظيم الحمل (ملاحظة 1) |
ΔVO | TJ = +25℃ IO = 5mA إلى 1.5A |
| 12 | 240 |
mV | |
TJ = +25℃ IO = 250mA إلى 750 ملي أمبير |
| 4 | 120 | ||||
تيار السكون | IQ | TJ = +25℃ |
| 3 | 6 | mA | |
تغيّر تيار السكون |
ΔIQ | IO = 5mA إلى 1A |
| 0.05 | 0.5 |
mA | |
VI = -14.5V إلى -30V |
| 0.1 | 1 | ||||
تغيّر تيار السكون | ΔVo/ΔT | IO = 5mA |
| -0.8 |
| ملي فولت/ ℃ | |
تيار القصر | ISC | TJ = +25°C, VI = -35V |
| 300 |
| mA | |

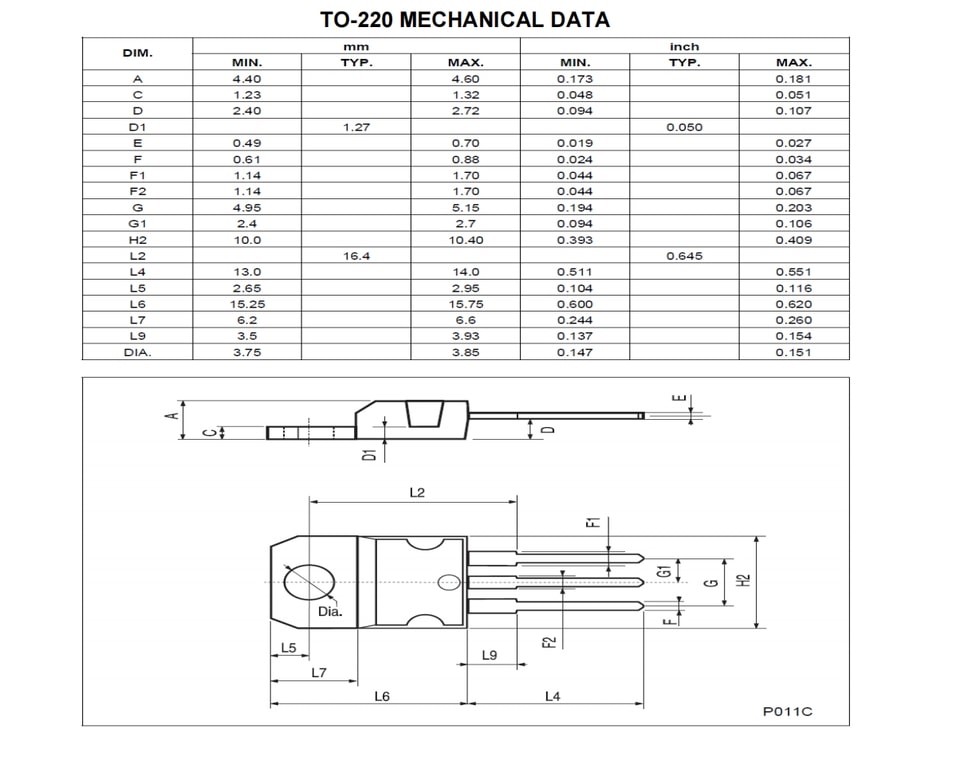

العبوة الأبعاد
